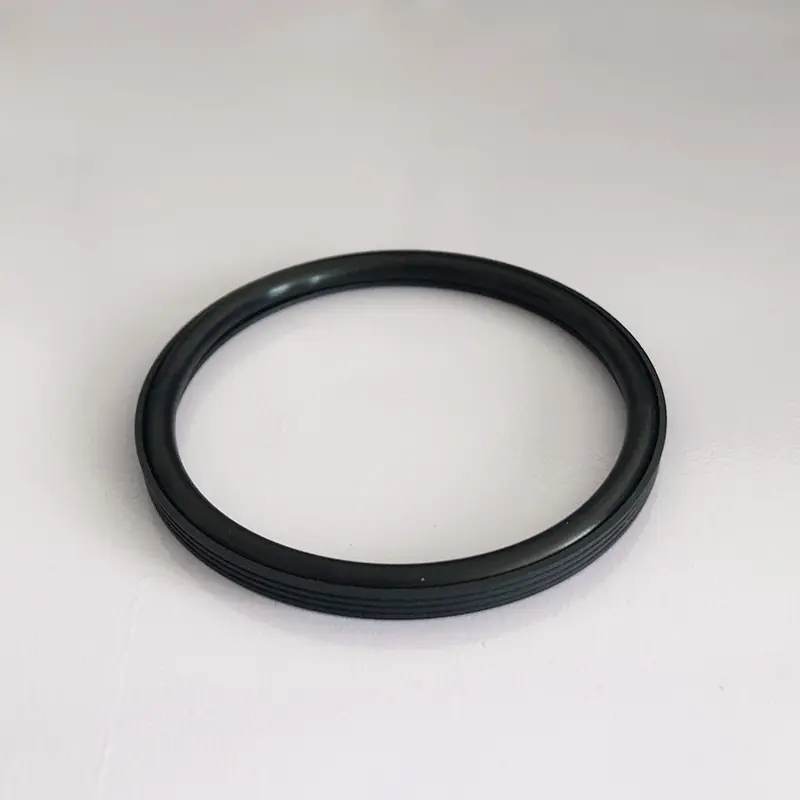

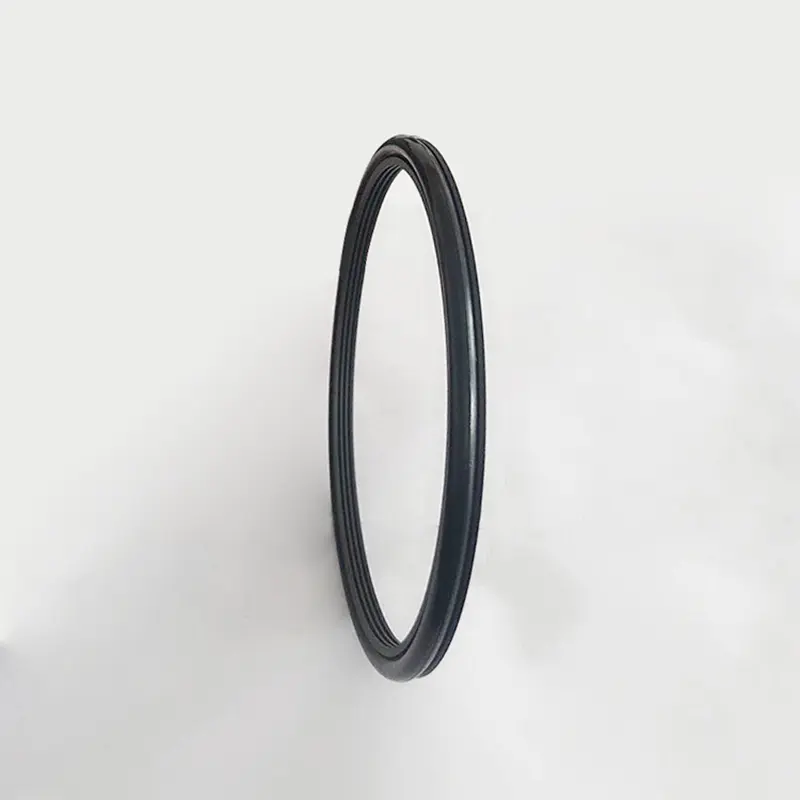

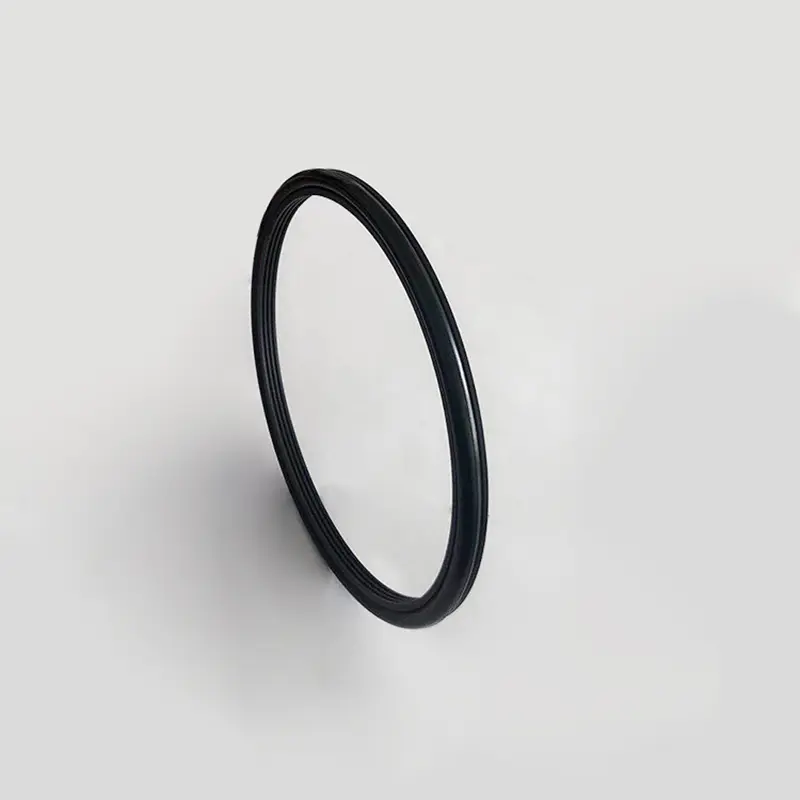

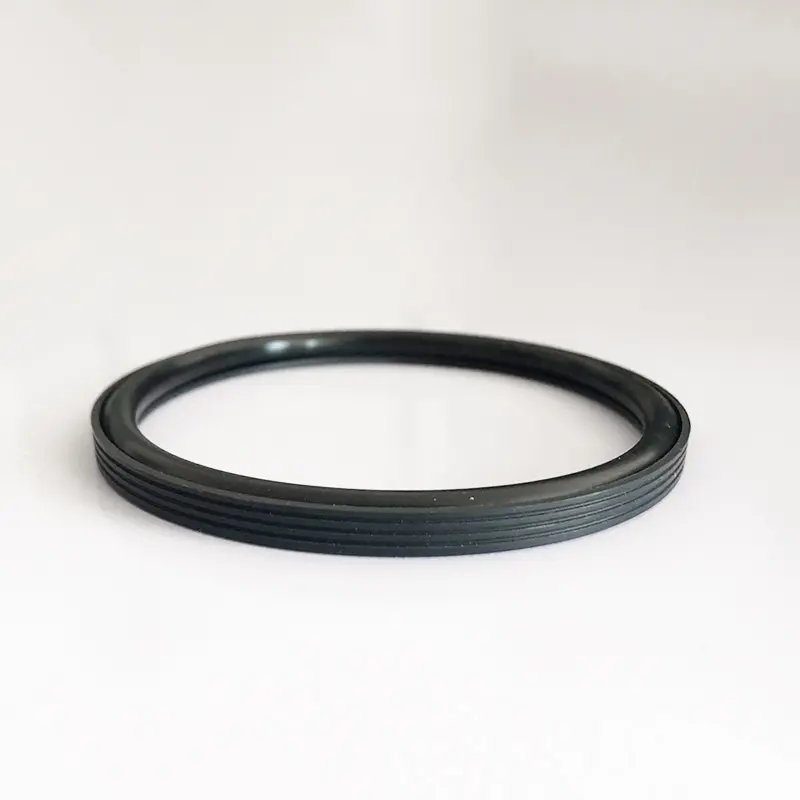

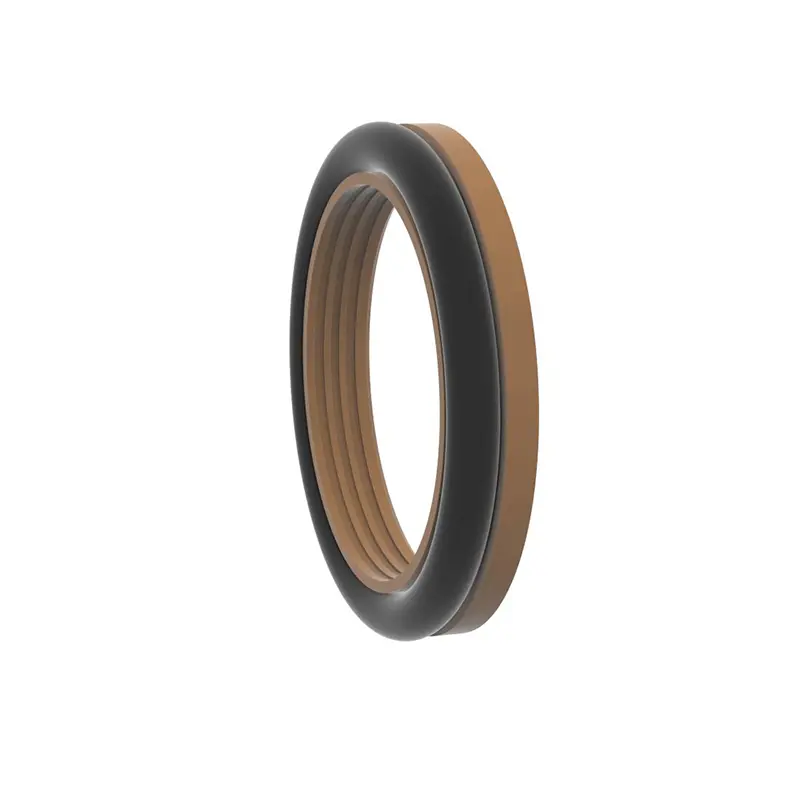

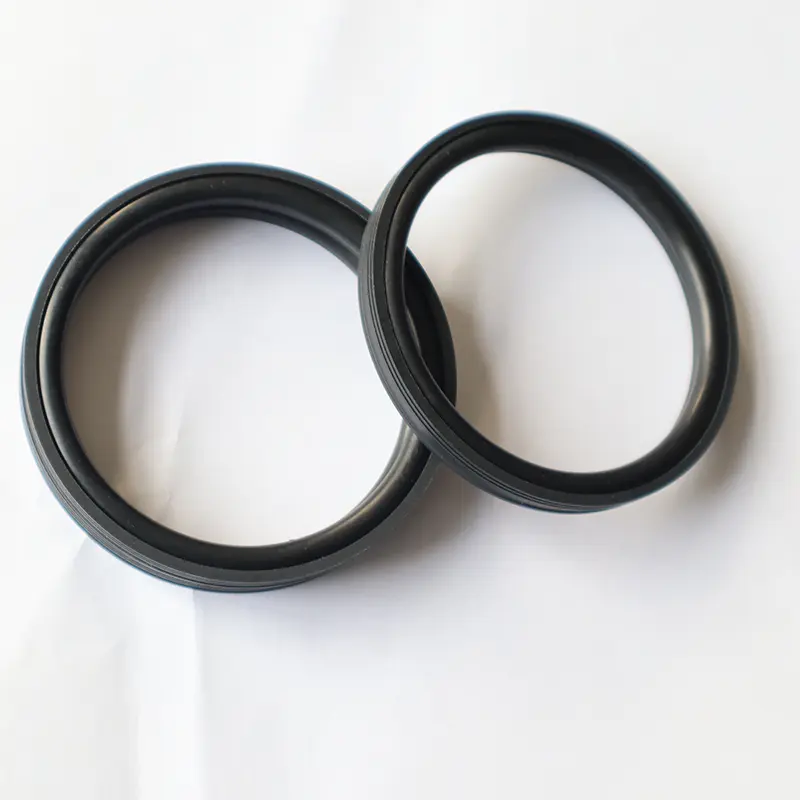

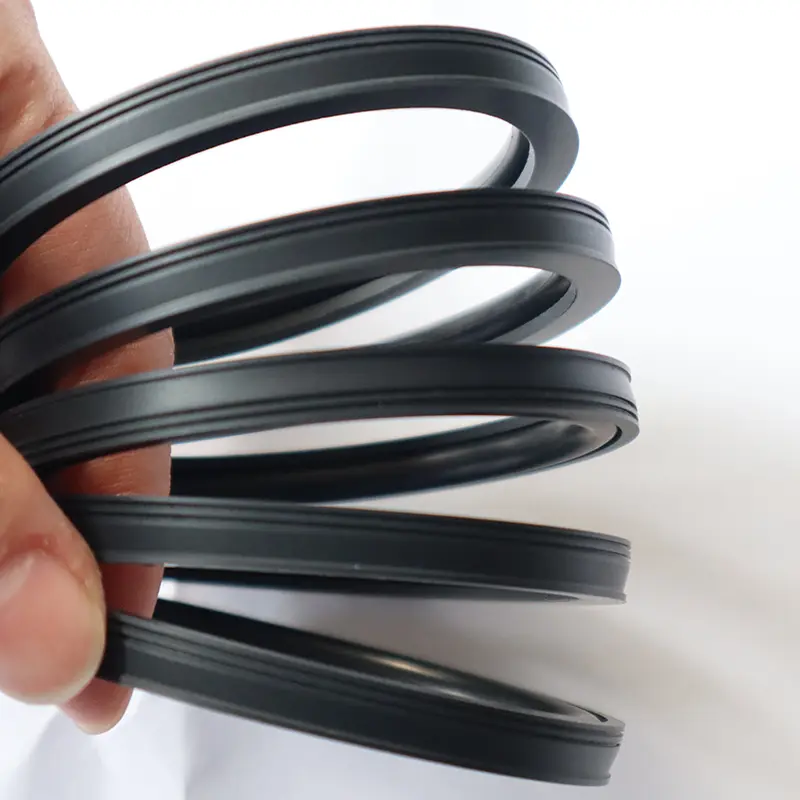

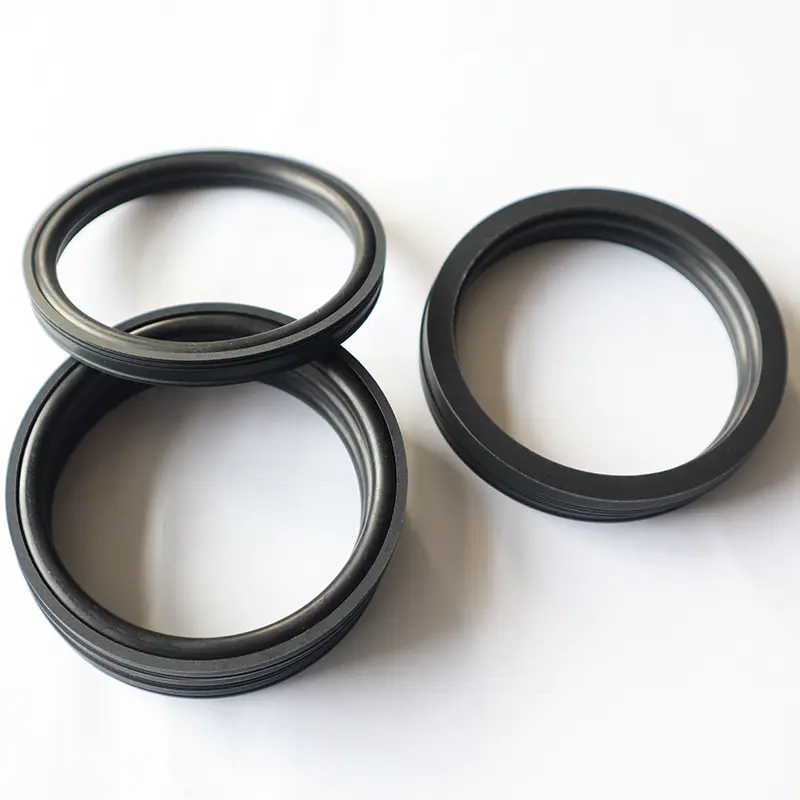

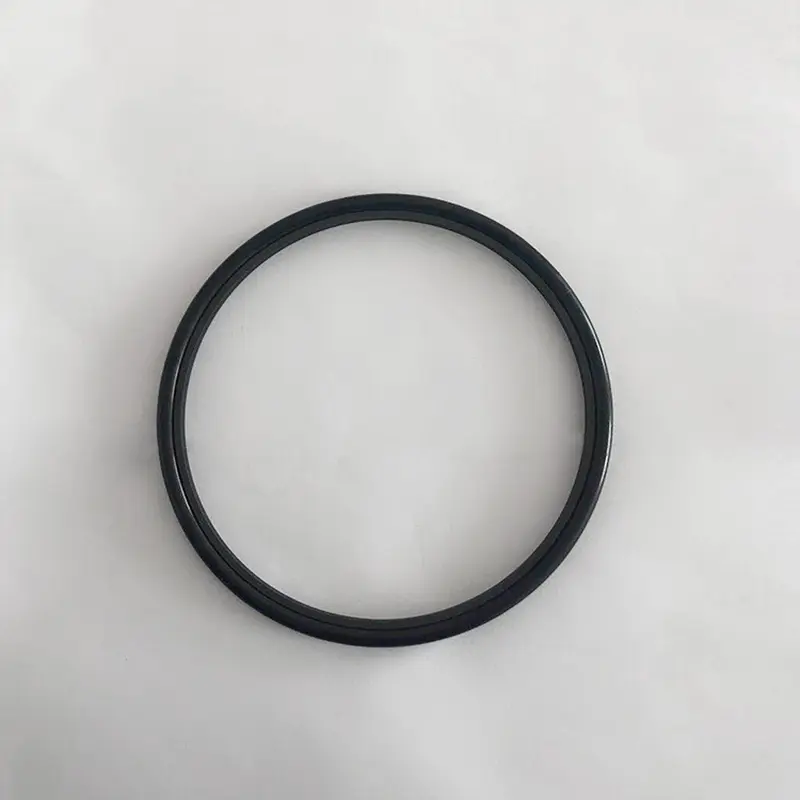

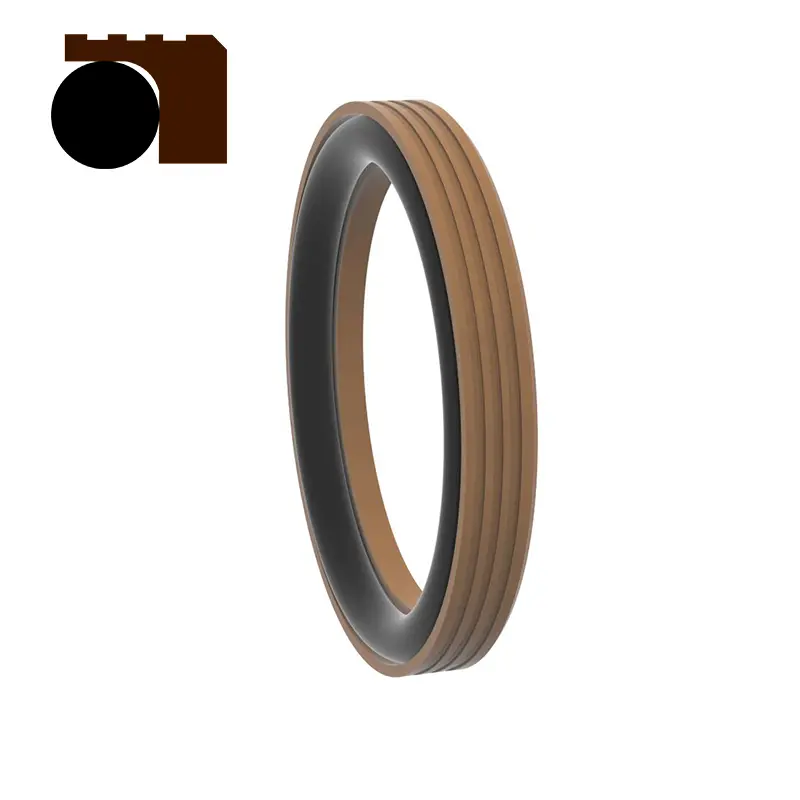

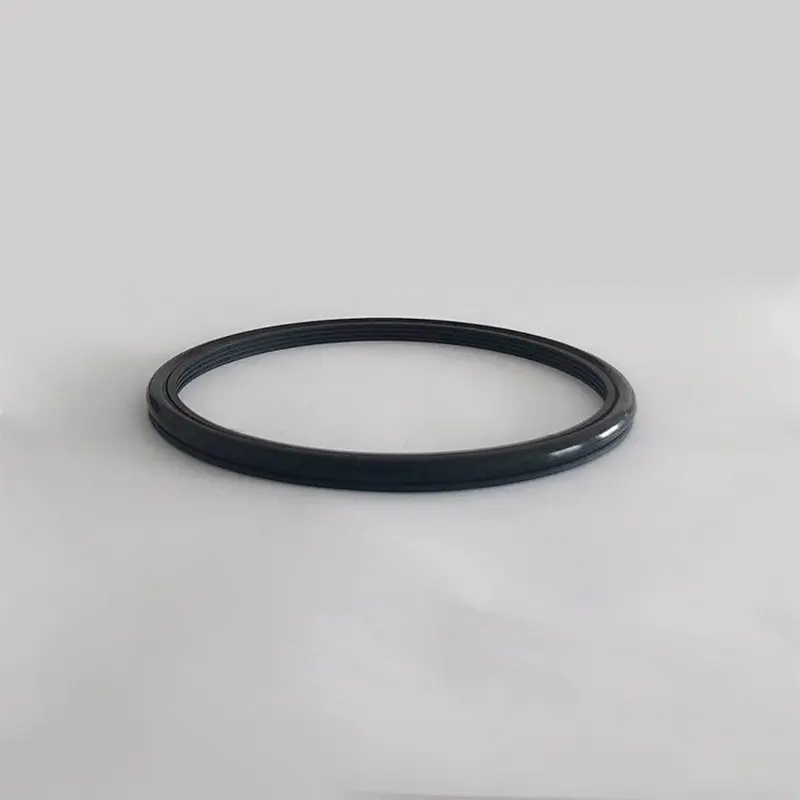

Ruichen Seals에 의해 발사 된 시멘트 슬러리 용 RC2061 및 RC2062 고압 씰은 복잡하고 가혹한 시멘트 슬러리 밀봉 조건에 대처하도록 설계되었습니다.

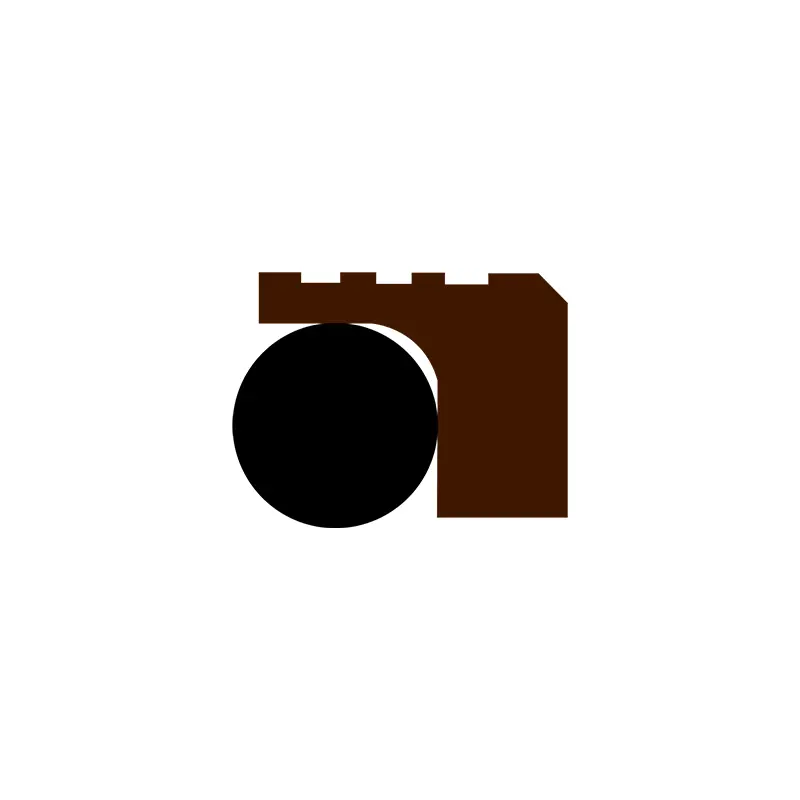

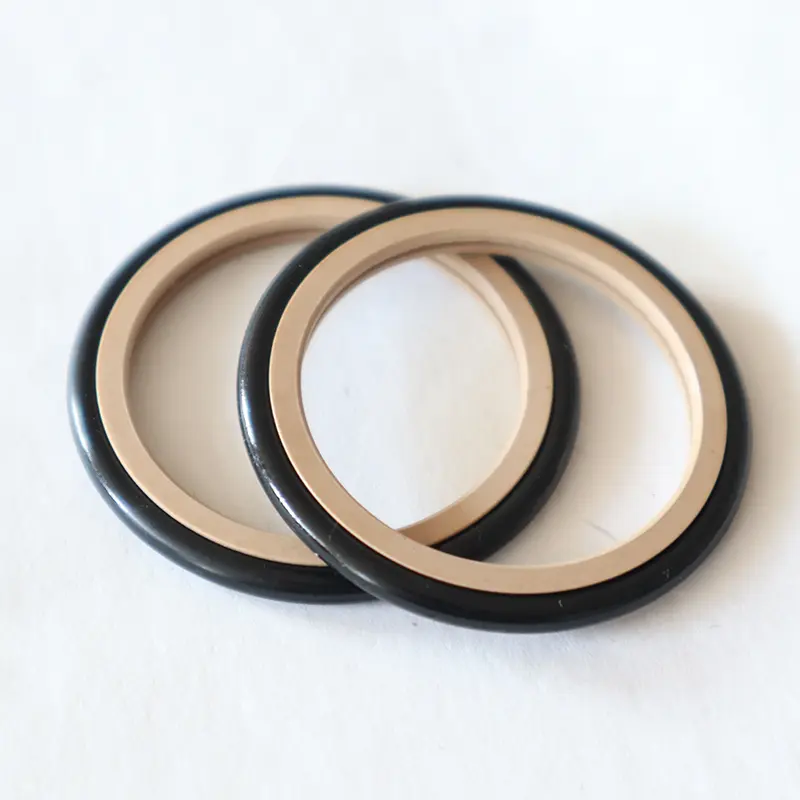

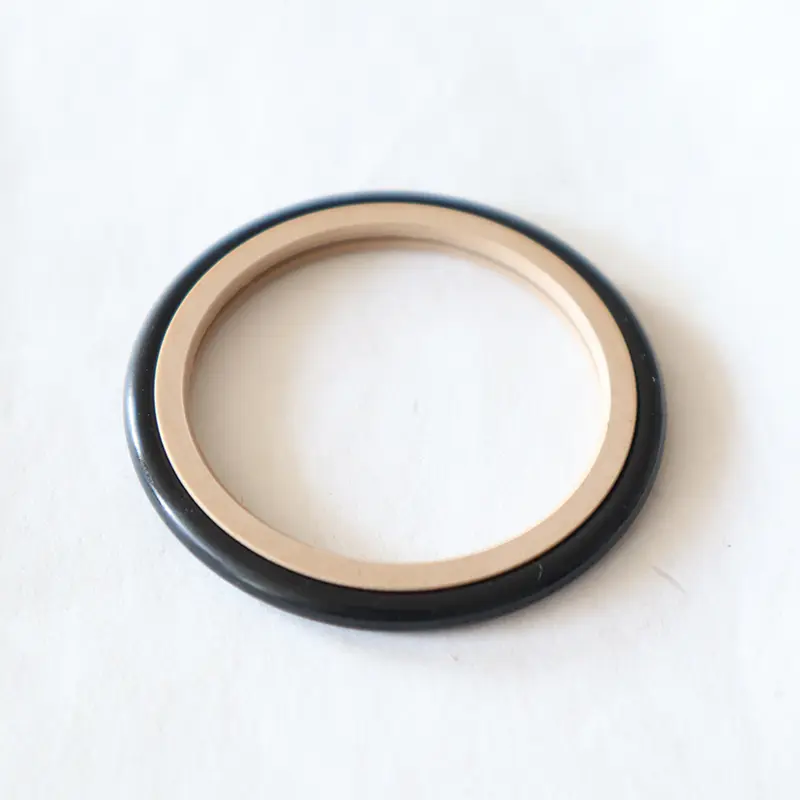

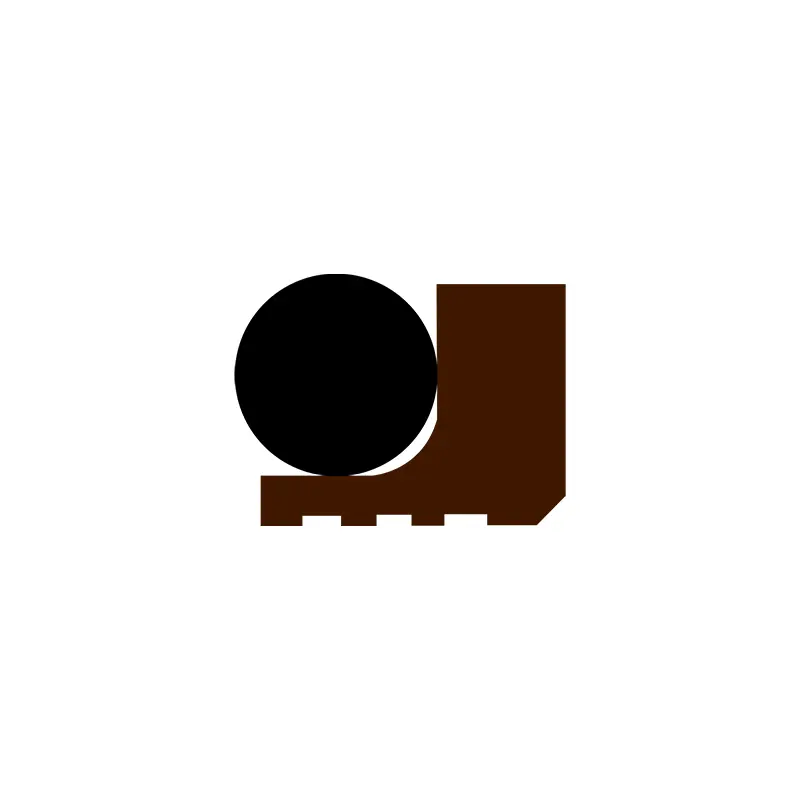

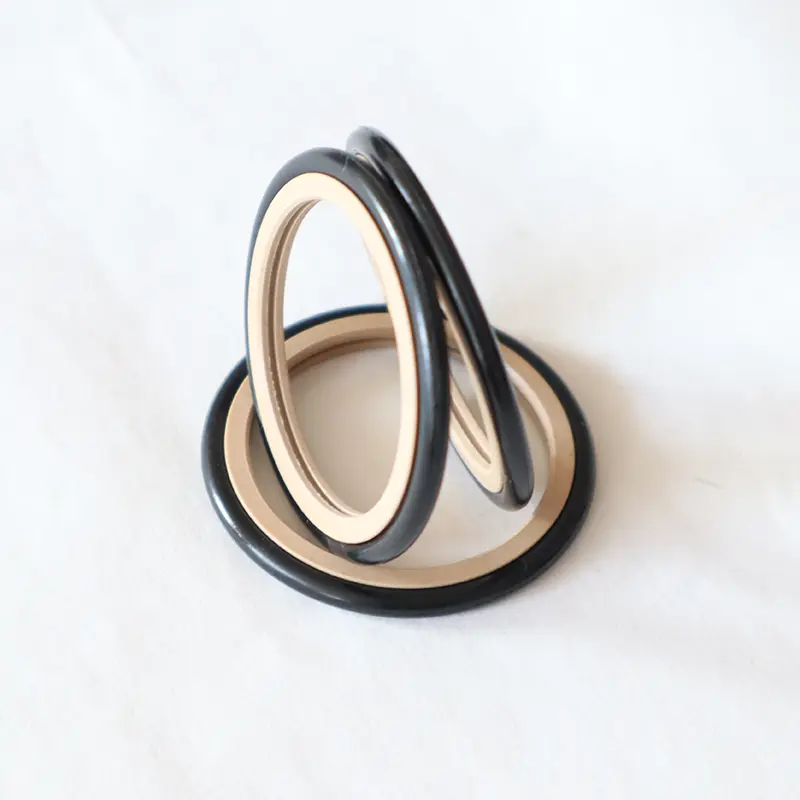

이 두 제품은 동일한 구조를 가지고 있으며, 둘 다 신중하게 설계된 고 기능 공학 플라스틱 치아 씰 링 및 O- 링으로 구성되어 유압 왕복 및 회전 운동의 일방 통화 밀봉을 달성합니다. 그들은 광범위한 응용 프로그램을 가지고 있으며 플런저 펌프, 머드 펌프, 스크류 드릴, 드릴링 리그, 석유 탐사 장비 및 콘크리트 믹싱 플랜트와 같은 장비에서 중요한 역할을 할 수 있습니다.
성능면에서 시멘트 슬러리를위한 고압 씰은 많은 장점을 보여줄 수 있습니다. 장기 수명 특성은 밀봉 부품의 빈번한 교체의 필요성을 줄이고 장비 유지 보수 비용을 줄입니다. 낮은 마찰 성능은 장비의 원활한 작동을 보장하고 에너지 손실을 줄입니다. 우수한 밀봉은 시멘트 슬러리 누출을 효과적으로 방지하고 장비의 안정적인 작동을 보장합니다. 작은 구조 공간은 다양한 장비의 제한된 공간에서 설치 및 레이아웃에 편리합니다. 쉬운 설치, 사용 및 유지 보수는 장비 사용의 효율성을 더욱 향상시킵니다.
시멘트 슬러리와 같은 악성 매체의 경우, 제품은 특수 밀봉 립 및 두께 최적화 설계를 통해 밀봉 효과를 향상시킬 수 있습니다. 슬러리 매체를 밀봉하는 데 사용될 때는 밀봉 성능 및 구성 요소 수명을 더욱 향상시키기 위해 두 개의 (또는 그 이상) 씰 사이의 그리스 윤활을 권장합니다. 시멘트 슬러리를위한이 두 가지 고압 씰은 고압 시멘트 슬러리 밀봉 문제에 대한 신뢰할 수 있고 효율적인 솔루션을 제공합니다.
제품 기능 및 응용 프로그램 :
주문 예 :

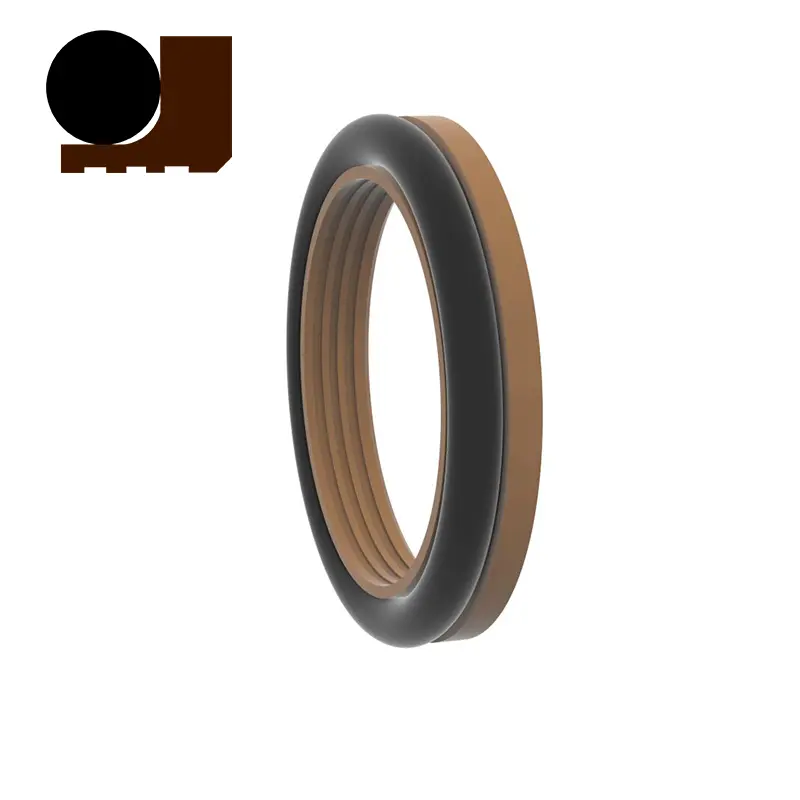

주문 모델 RC2061-80X91.7X7.6-PTFE4-R01 모델 샤프트 직경 X 그루브 직경 X 그루브 폭

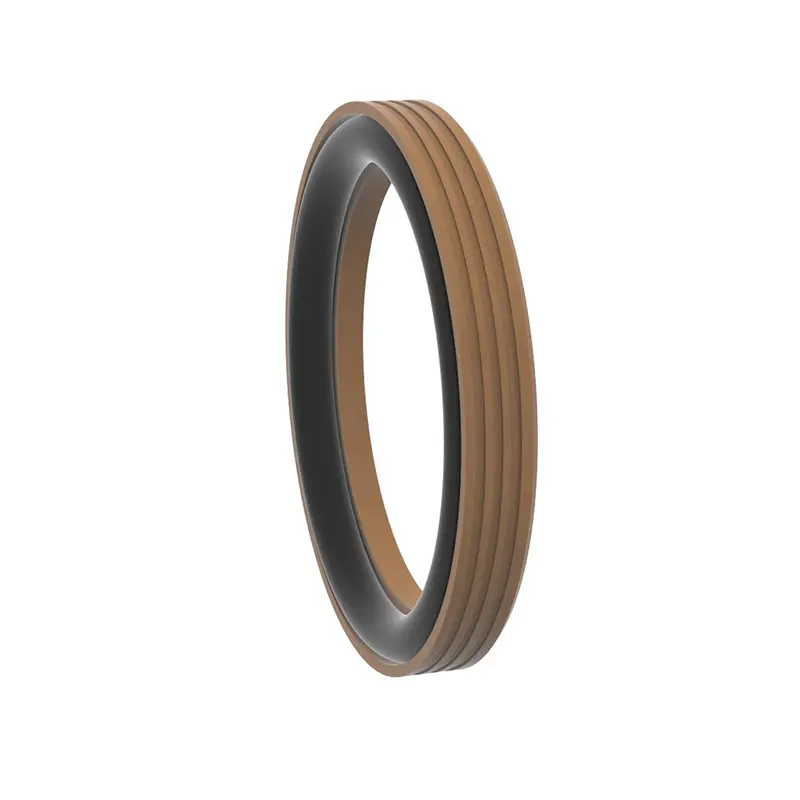

주문 모델 RC2062-80X68.3X7.6-PTFE4-R01
모델 실린더 직경 x 그루브 직경 x 그루브 폭이 물질 코드

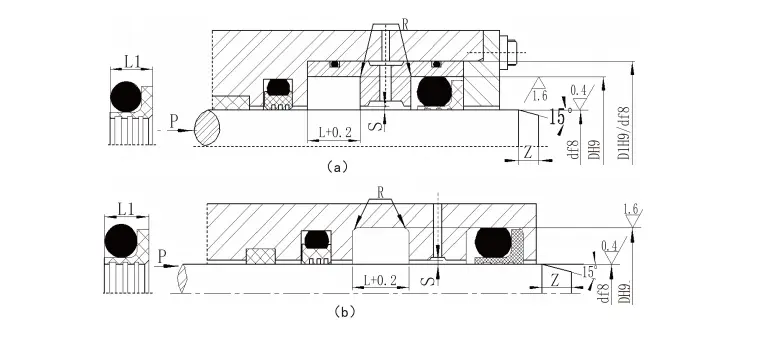

명세서:
| 샤프트 직경 범위
표준 유형 D F8 RC2061 |
샤프트 직경 범위
무거운 짐 D F8 RC2061-Z |
그루브 직경 D H9 |
그루브 너비 L+0.2 |
widthl1을 밀봉합니다 | 둥근 모서리 rmax |
방사형 클리어런스 Smax | 모따기 Zmin |
O- 링 와이어 직경 | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107.9 | D+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| 참고 : 1. 샤프트 직경 ≤30mm의 경우 열린 그루브가 권장됩니다. | ||||||||||
| 2. 로터리 씰의 경우 로터리 샤프트의 표면 경도는 HRC ≥58 인 것이 좋습니다. 3. 30mpa보다 큰 압력의 경우 압출 간격에 H8/F8이 권장됩니다. | ||||||||||
| 조리개 범위
기준 D H9 RC2062 |
조리개 범위
무거운 짐 D H9 RC2062-Z |
그루브 직경 D H9 |
그루브 너비 L+0.2 |
widthl1을 밀봉합니다 | 둥근 모서리 rmax |
방사형 클리어런스 Smax | 모따기 Zmin |
O- 링 와이어 직경 | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-199.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| 참고 : 1. 실린더 직경 ≤ 30 mm의 경우 열린 그루브를 권장합니다. | ||||||||||
| 2. 30 MPa보다 큰 압력의 경우 압출 제거에 H8/F8이 권장됩니다. | ||||||||||
| 시멘트 슬러리 작업 조건을위한 고압 씰 | ||||||
| 윤곽 | 모델 | 압력 MPA |
온도 (℃) | 속도 (M/S) |
메디아 | |
| 왕복 운동 | 회전 운동 | |||||
 |
RC2061 | ≤100 | -35 ~+100 (일치 O- 링 NBR) | ≤6 | ≤2 | 물, 진흙, 원유, 유압유, 에멀젼 등 |
| -20 ~+200 (일치 O- 링 FKM) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (일치 O- 링 NBR) | ≤6 | ≤2 | 물, 진흙, 원유, 유압유, 에멀젼 등 |
| -20 ~+200 (일치 O- 링 FKM) | ||||||
