고압 밀봉 안내서 요소

전문 제조업체로서 우리 회사는 광범위한 고압 밀봉 안내서 요소 관련 제품을 보유하고 있으며,이 제품은 모두 독립적으로 개발되었습니다. 유압 실린더 피스톤 및 피스톤로드에 대한 지원, 안내 및 기타 기능을 제공 할 수 있습니다. 각 제품에는 고유 한 장점이 있습니다. 그들 중 일부는 국제 고급 품질에 도달했으며 설치하기 쉽고 내마모성이 뛰어납니다.

문의 보내기

제품 설명

고압 씰링 가이드 요소에는 다양한 유형이 있습니다.

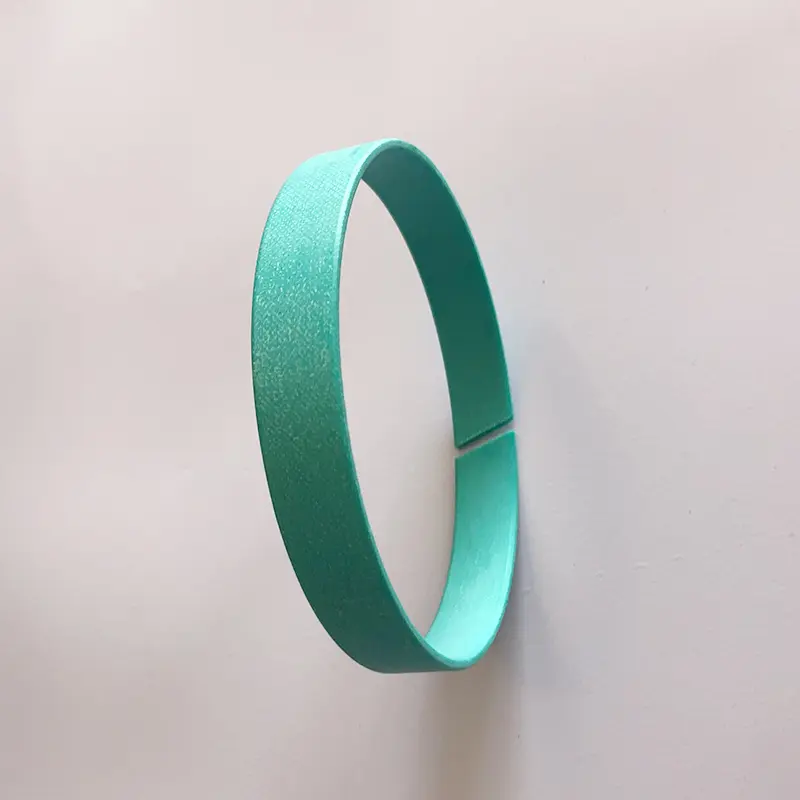

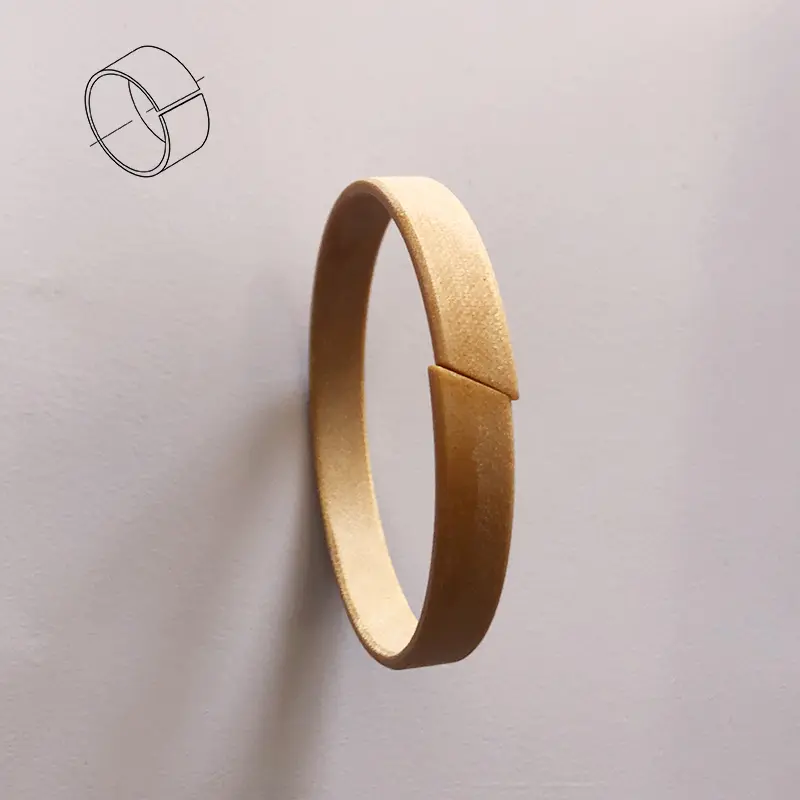

지지 링은 유압 실린더의 중요한 기본 구성 요소입니다. Ruichen Seal은 국제 슬라이딩 링 링 씰 및 소프트지지 구조의 개발을 준수하기 위해 천 강화 페놀지지 링 (벨트)을 성공적으로 개발했습니다. 수년간의 연습 후, 품질은 유사한 외국 제품의 품질을 초과하며 사용자가 호평을 받았습니다. 성능 테이블은 참조에 사용할 수 있습니다.

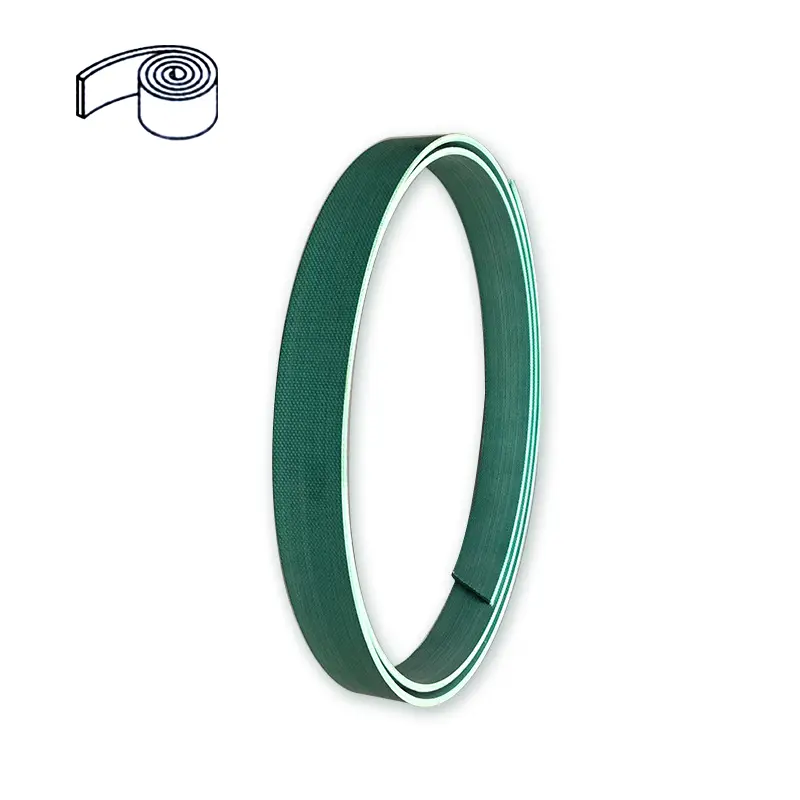

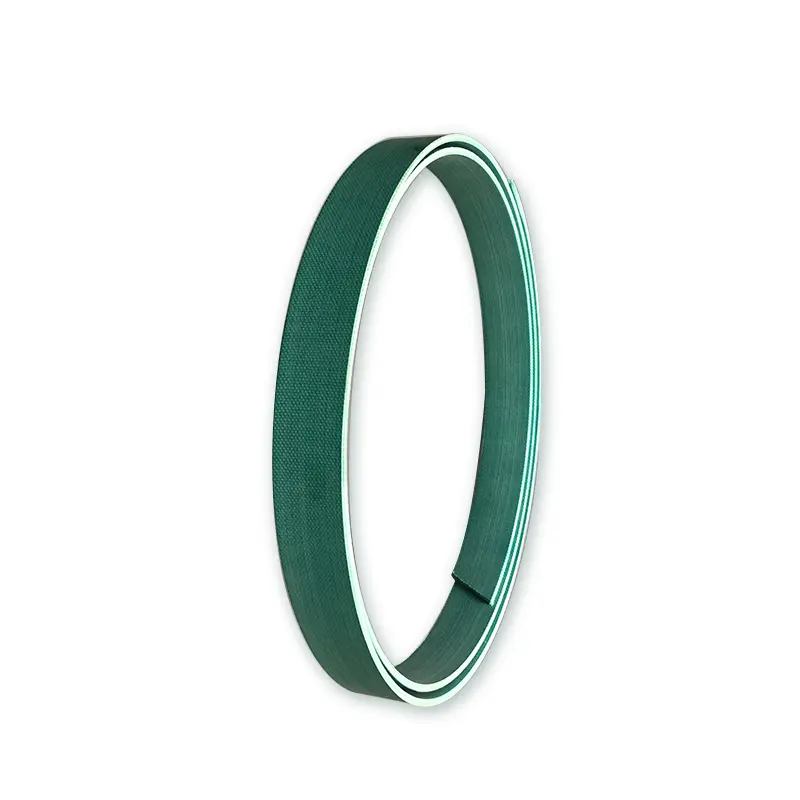

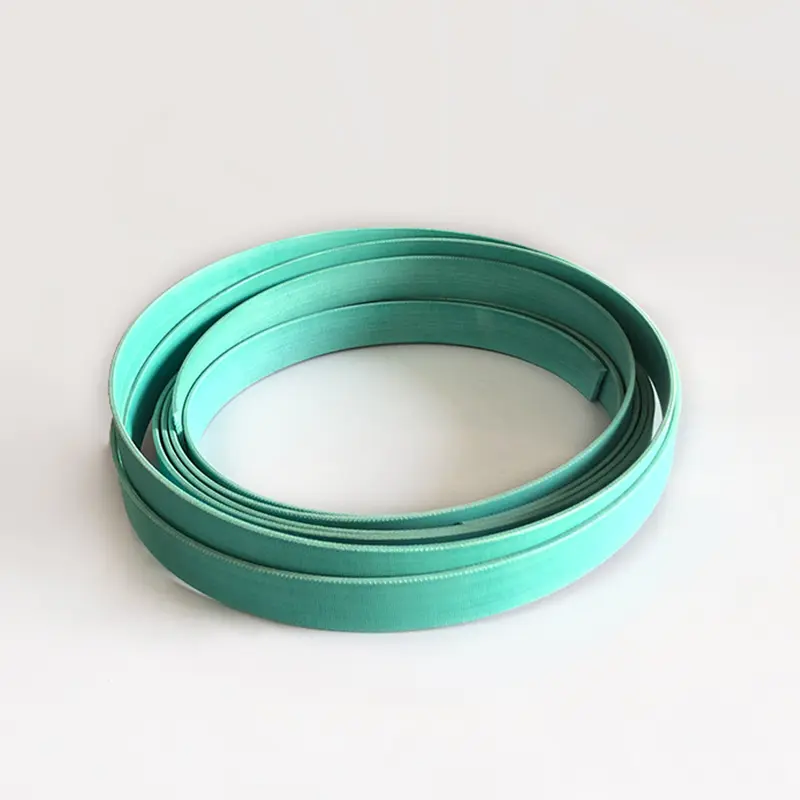

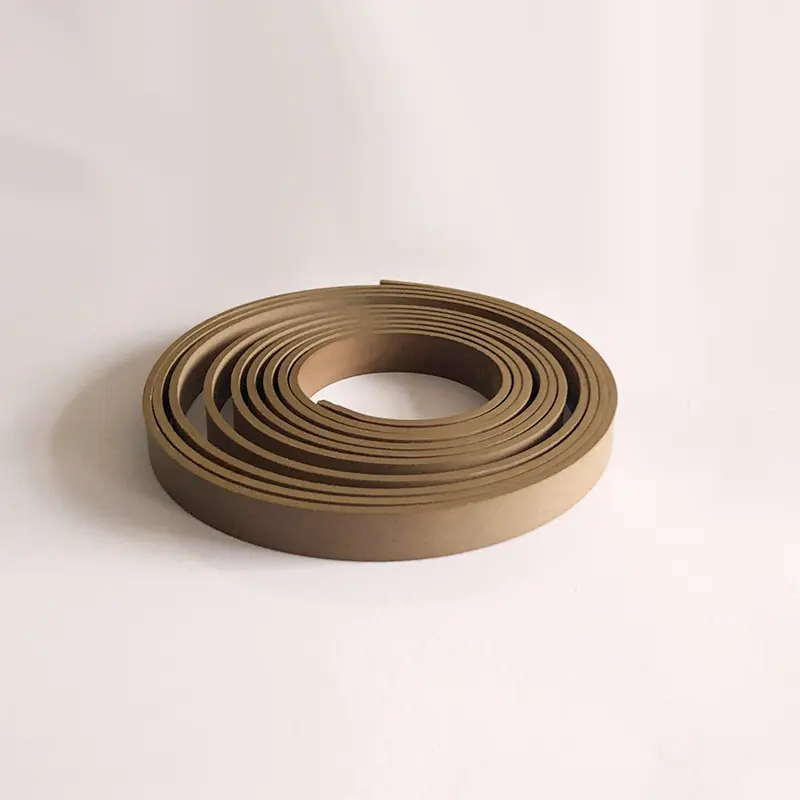

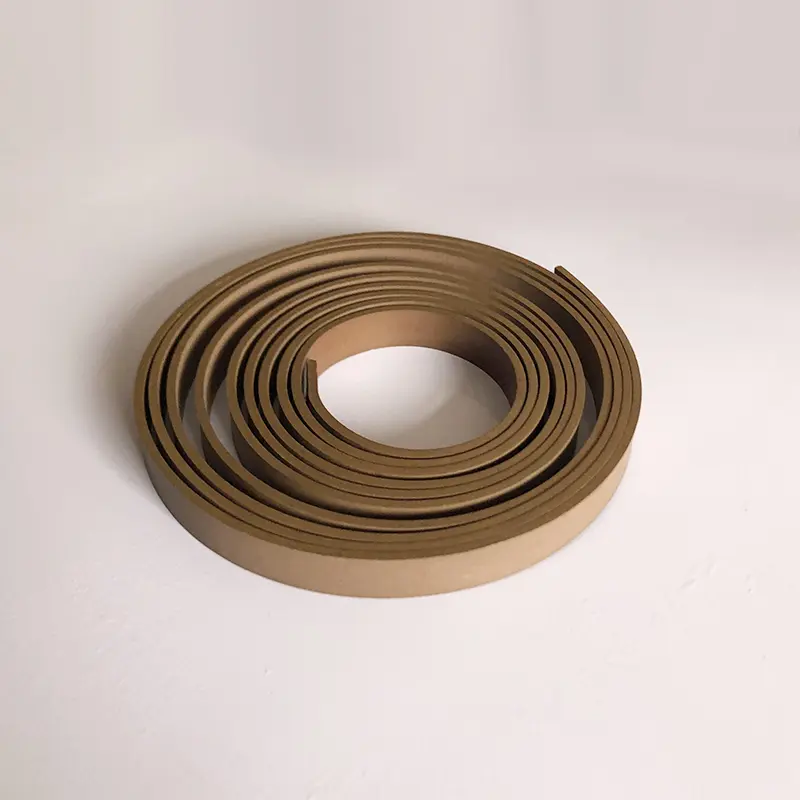

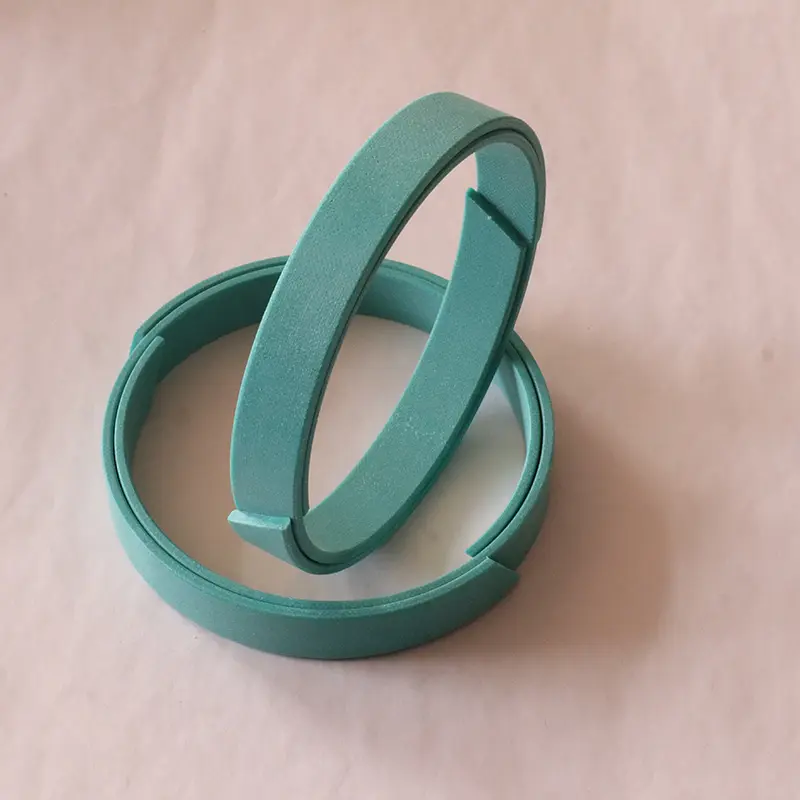

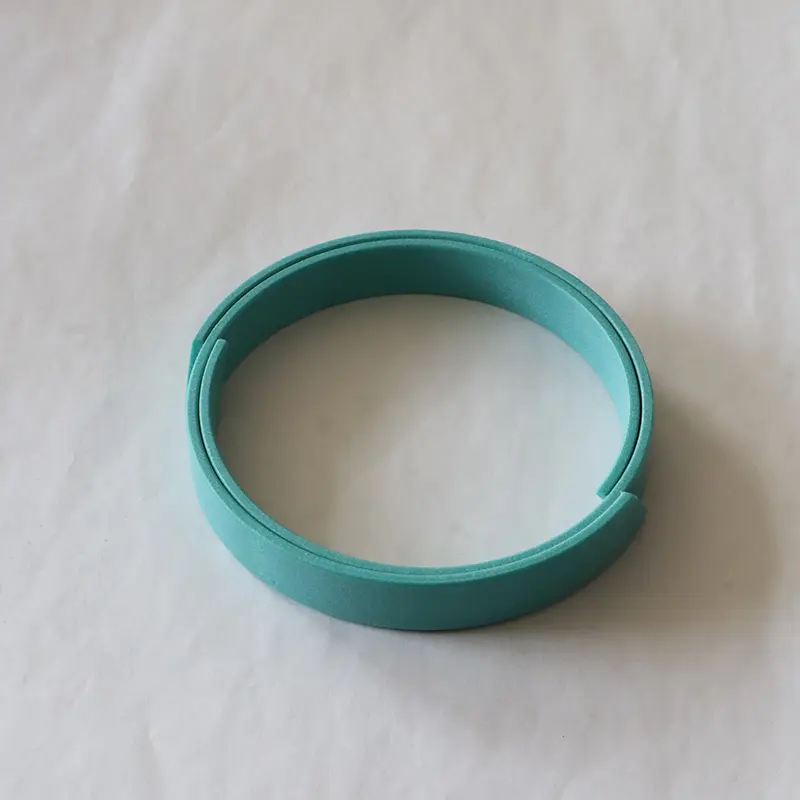

가이드 벨트의 관점에서, RC1081 강화 폴리 테트라 에틸렌 가이드 벨트는 높은 하중 부유, 낮은 마모, 낮은 마찰 및 크리핑 특성이없는 Bronze Powder를 PTFE 등에 추가합니다. RC1082 천 강화 페놀 가이드 벨트는 페놀 천 강화 재료를 채택하며 방사형 하중 용량은 PTFE 가이드 벨트보다 우수합니다. 둘 다 롤에 공급되며, 자르고 설치하기 쉽고 금속 접촉을 피할 수 있습니다. RCS 및 RCT 가이드 링은 각각 피스톤로드 및 피스톤에 사용됩니다.

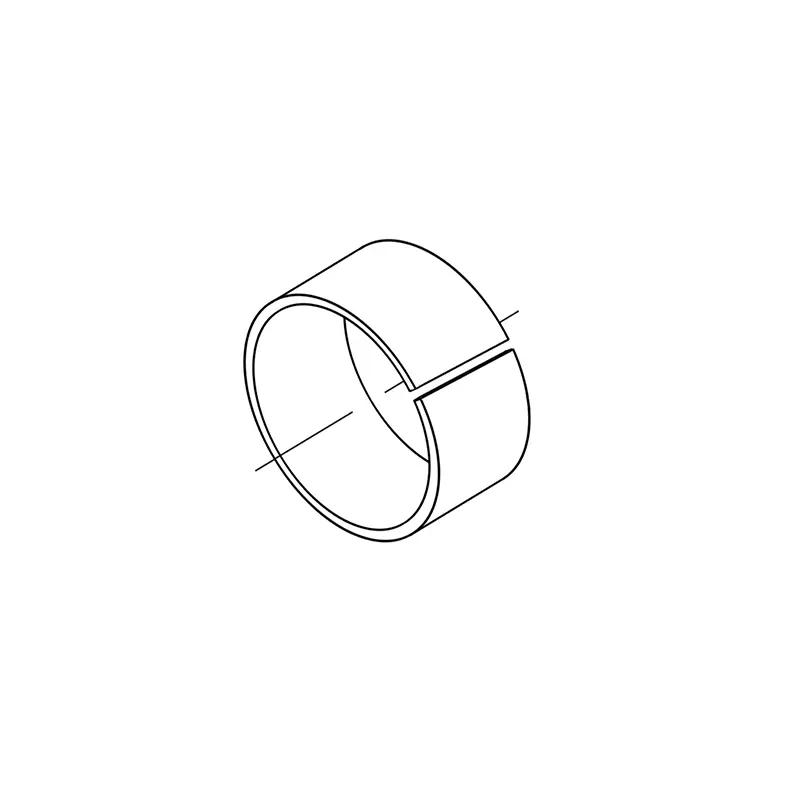

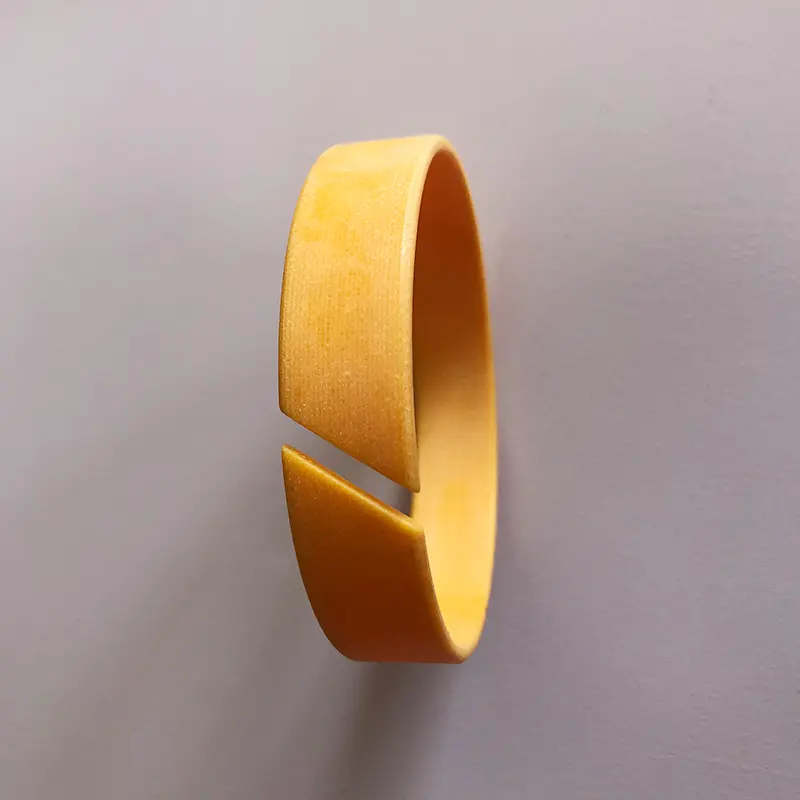

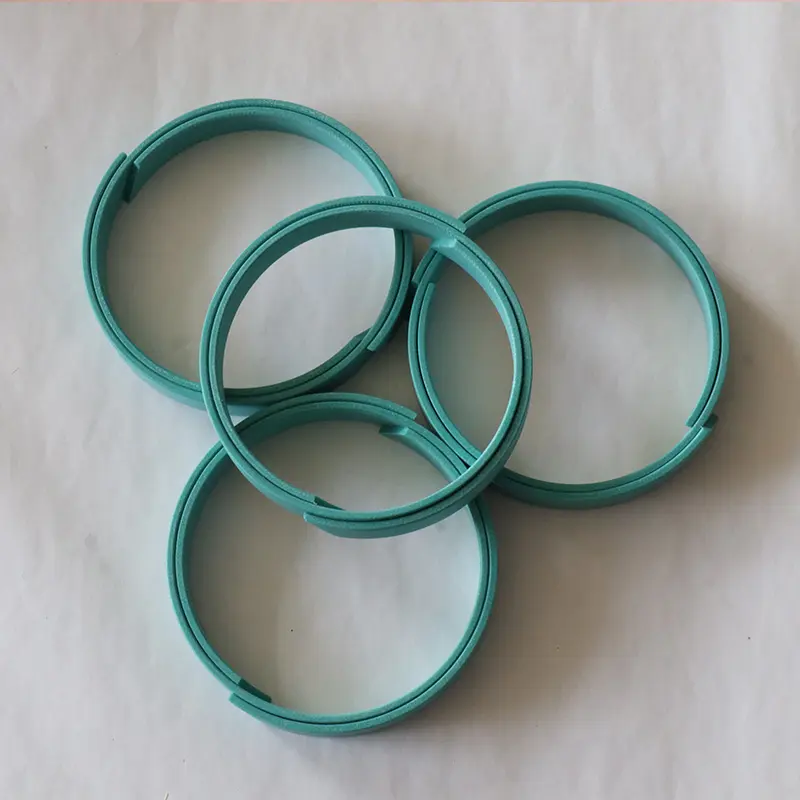

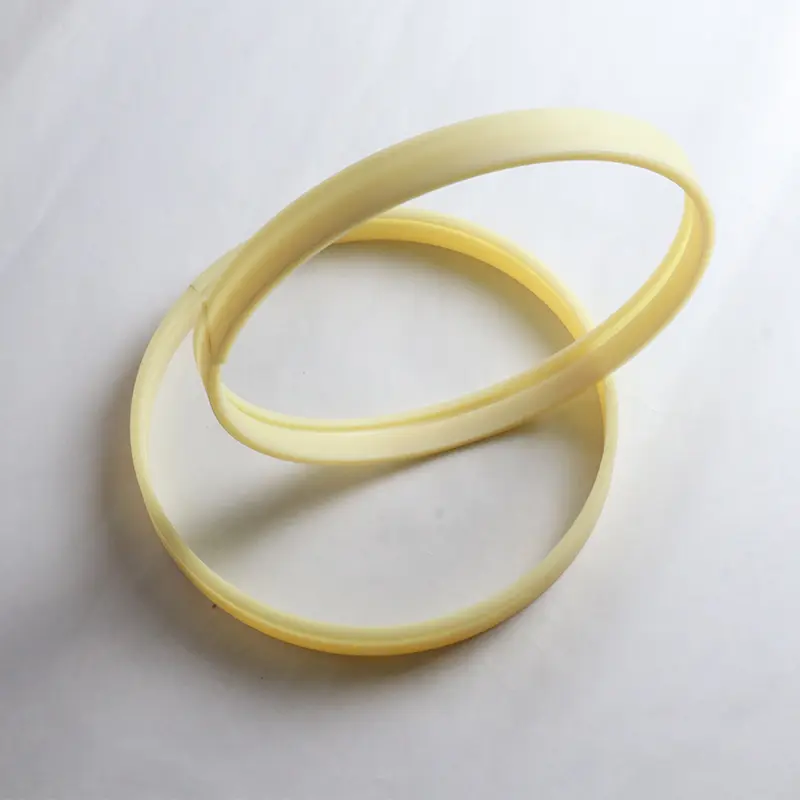

내마모성 고리는 유압 실린더에서 피스톤 또는 피스톤로드를 정확하게 안내하고 방사형 력을 흡수하여 금속 접촉을 방지 할 수있는 기능이 있습니다. 금속 마모 링과 비교할 때, 비금속 마모 링은 내마모성의 장점을 가지고 있으며, 금속 접촉을 피하고, 진동을 억제하고, 더 큰 방사형 간극, 간단한 그루브 및 쉬운 설치 및 유지 보수 비용이 낮을 수 있습니다. 그들은 널리 사용됩니다. 그중에서도 천 강화 페놀 및 PTFE 가이드 링은 현장 절단 및 즉시 사용 가능한 유형으로 제공됩니다.

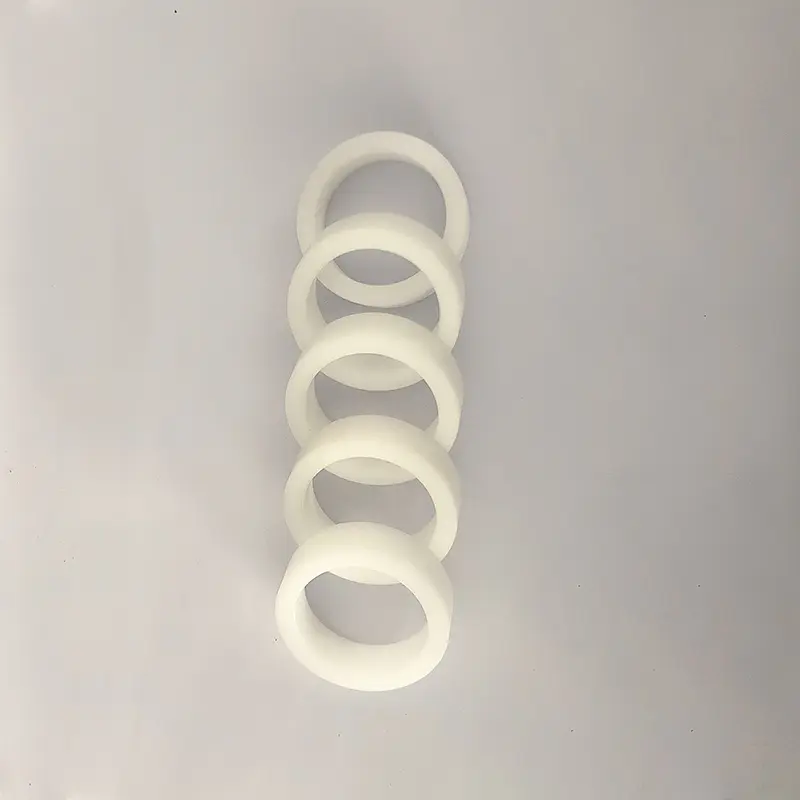

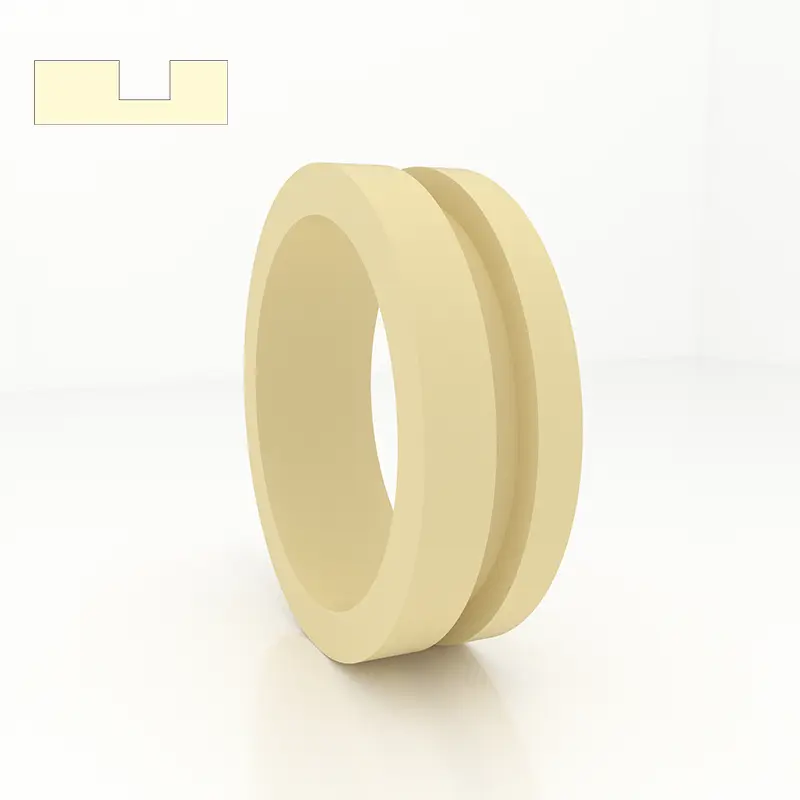

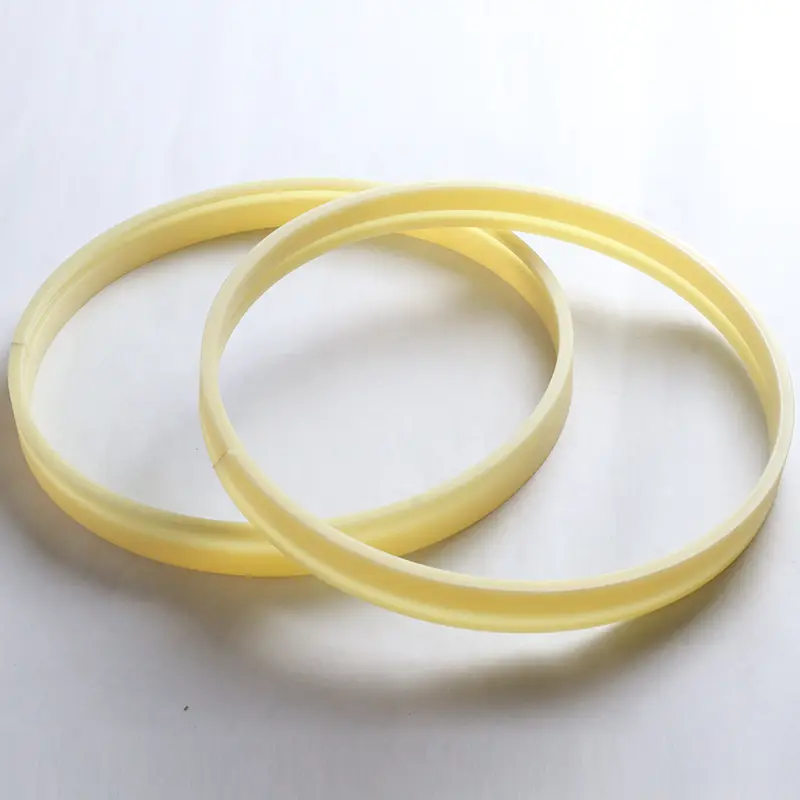

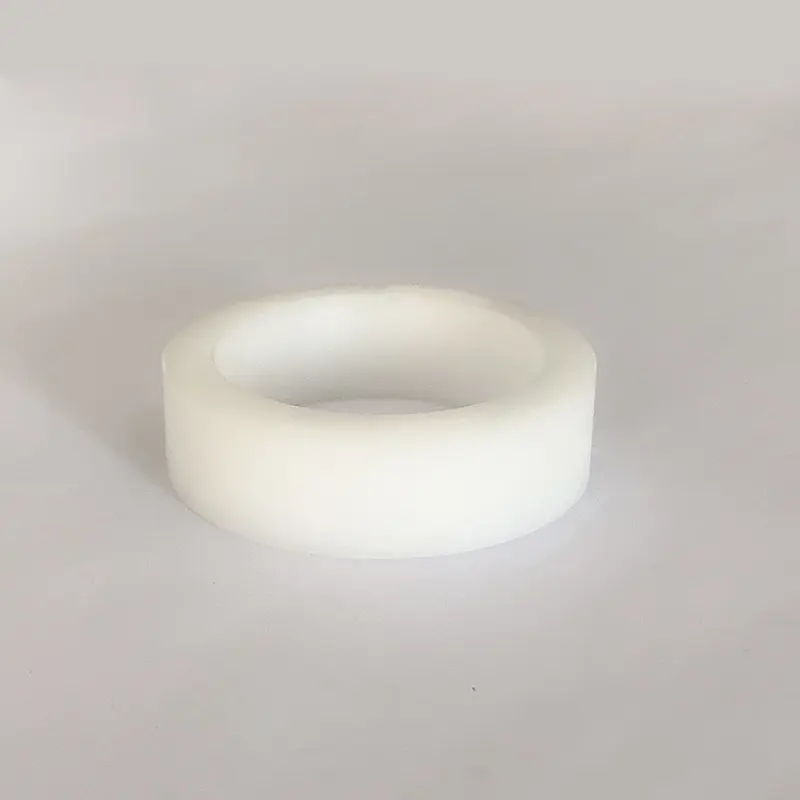

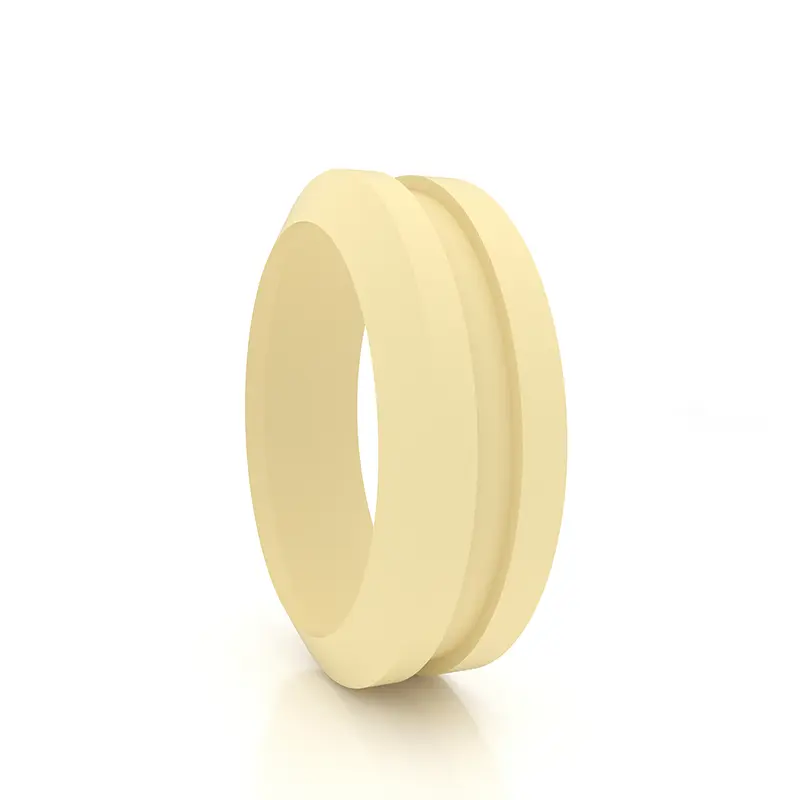

가이드 슬리브 측면에서 GFAI는지지, 안내 및 방진 기능이있는 피스톤로드에 사용됩니다. GFI는 또한 피스톤로드에 사용되며 지원 및 안내 역할을 수행합니다. GFA는 피스톤에 사용되어 지원 및 안내를 제공합니다. 이 제품들은 유압 실린더가 모든 측면에서 안정적으로 작동하도록 도와줍니다.

제품 기능 및 응용 프로그램 :

주문 예 :

PTFE 가이드 테이프 순서 예제 RC1081-9.7X2.5

페놀 천 가이드 테이프 주문 예 RC1082-9.7X2.5

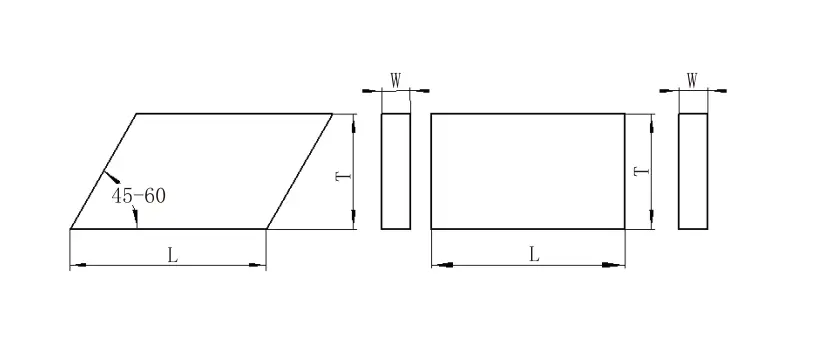

절단 길이 계산

샤프트의 경우 : L = 3.1 (d+W) 구멍의 경우 : L = 3.1 (d-w)

L --- 링 길이 d --- 샤프트 직경 d --- 홀 직경 W --- 링 두께 z --- 컷 클리어런스

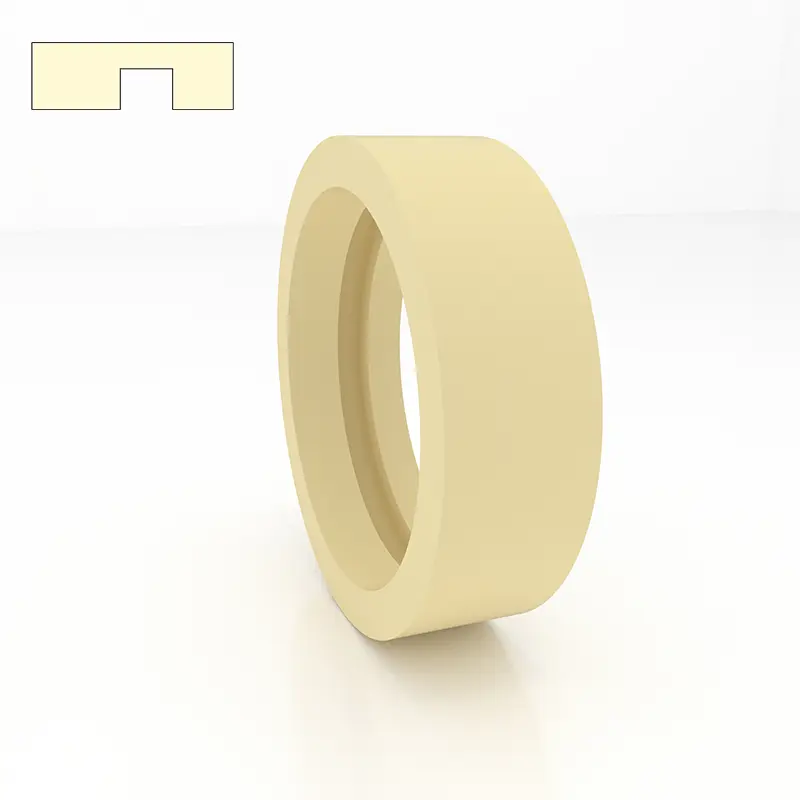

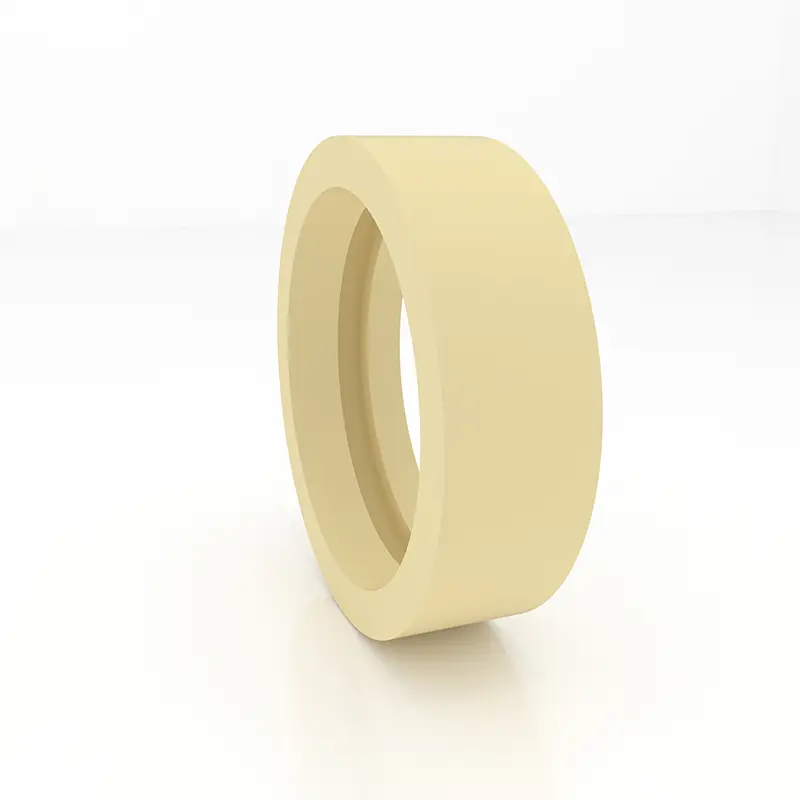

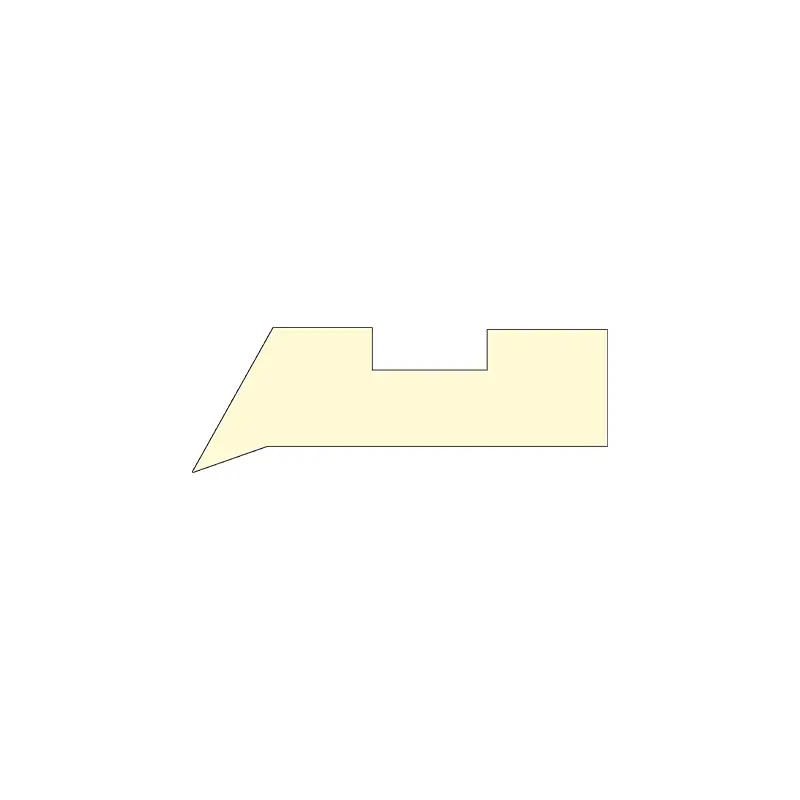

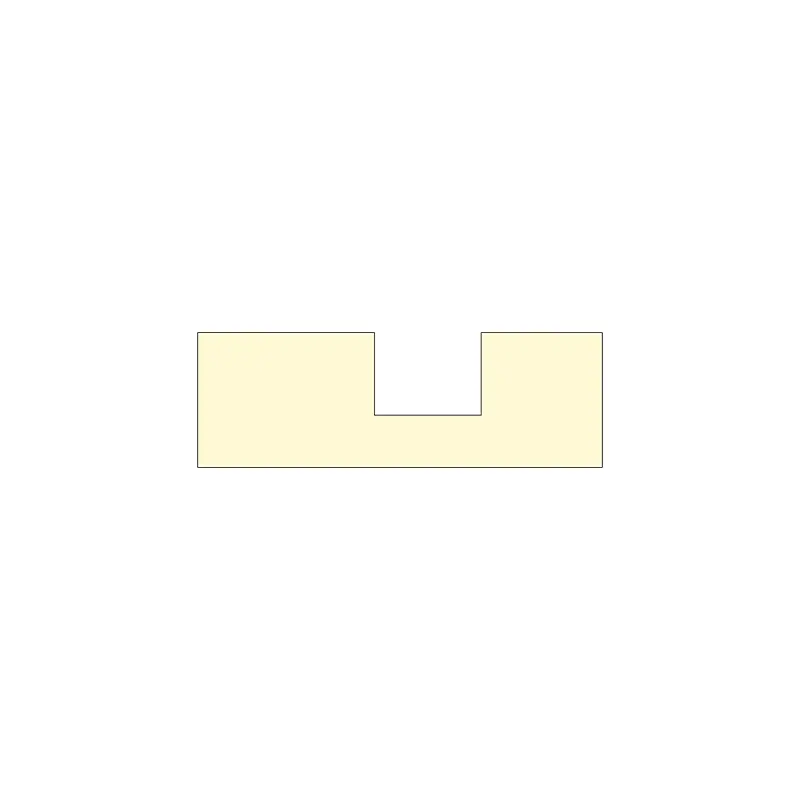

가이드 슬리브 gfai

1. 성능 및 사용 : 가이드 슬리브 GFAI는 피스톤로드를 지원하고 안내하는 피스톤로드의 가이드 슬리브입니다.

재료 : 나일론 PA, 폴리 옥시 메틸렌 POM 및 폴리 테트라 플루오로 에틸렌 PTFE.

3. 작업 조건 : 작업 온도 : -55 ℃+225 ℃ (PTFE는 120 ℃ 이상으로 사용됨).

4. 디자인 표준 : 설계 및 선택시 FAI 시리즈의 Hunger Company를 참조하십시오.

5. 마킹 및 주문 방법 : 가이드 슬리브 GFAI는 주문 번호로 표시되어 있습니다. 예 : GFAI-0600PTFE

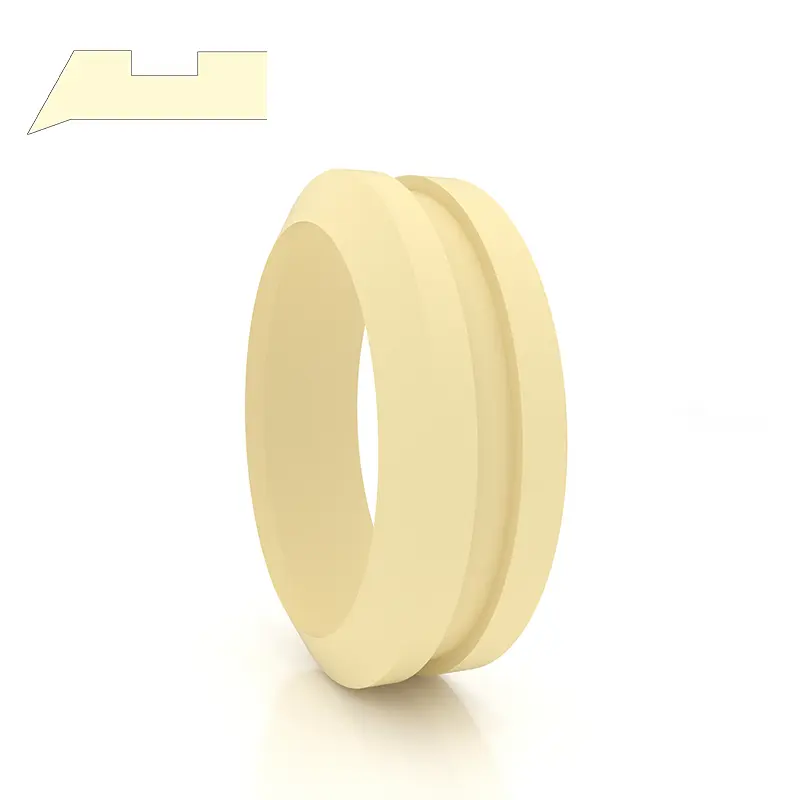

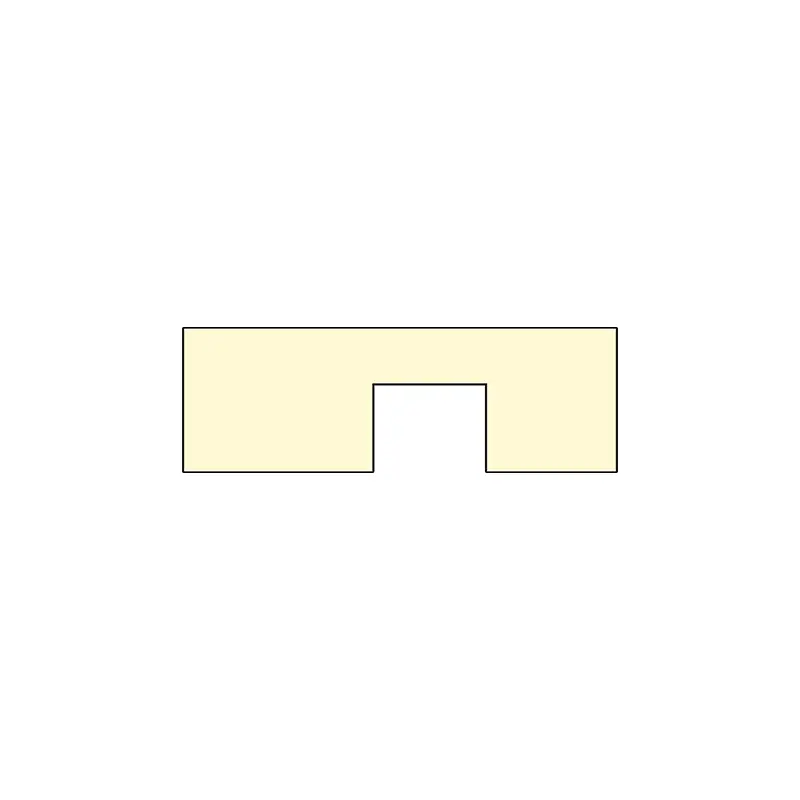

가이드 슬리브 GFI

1. 성능 및 사용 : 가이드 슬리브 GFI는 피스톤로드를 지원하고 안내하는 피스톤로드의 가이드 슬리브입니다.

재료 : 나일론 PA, 폴리 옥시 메틸렌 POM 및 폴리 테트라 플루오로 에틸렌 PTFE.

3. 작업 조건 : 작업 온도 : -55 ~+255 ℃ (PTFE는 120 ° 이상으로 사용됩니다)

4. 디자인 표준 : 설계 및 선택시 Hunger 's Fi 시리즈를 참조하십시오.

5. 마킹 및 주문 방법 : 가이드 슬리브 GFI는 주문 번호로 표시되어 있습니다. 예 : GFI-0360PA

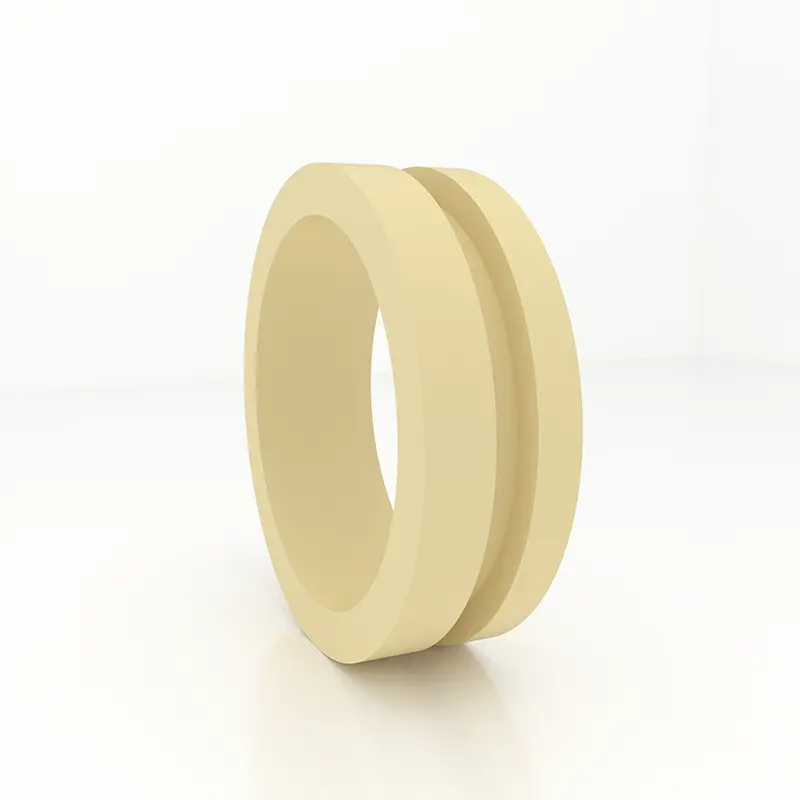

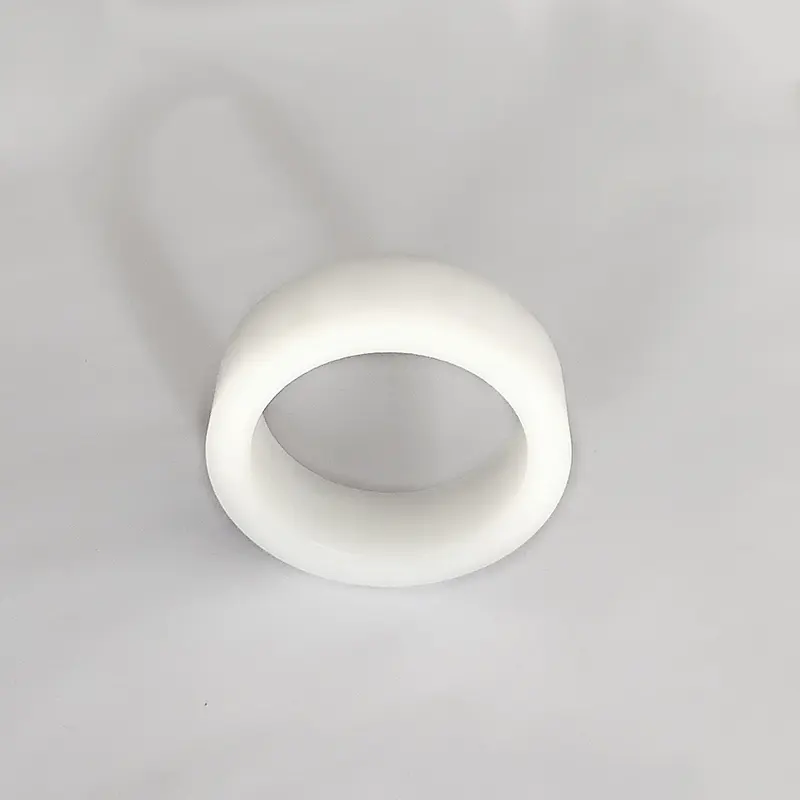

가이드 슬리브 GFA

1. 성능 및 사용 : 가이드 슬리브 GFA는 피스톤을 지원하고 안내하는 피스톤의 가이드 슬리브입니다.

재료 : 나일론 PA, 폴리 옥시 메틸렌 POM 및 폴리 테트라 플루오로 에틸렌 PTFE.

3. 작업 조건 : 작업 온도 : -55 ~+255 ℃ (PTFE는 120 ° 이상으로 사용됩니다)

4. 디자인 표준 : 설계 및 선택시 Hunger 's FA 시리즈를 참조하십시오.

5. 마킹 및 주문 방법 : 가이드 슬리브 GFA는 주문 번호로 표시되어 있습니다. 예 : GFA-0560PA

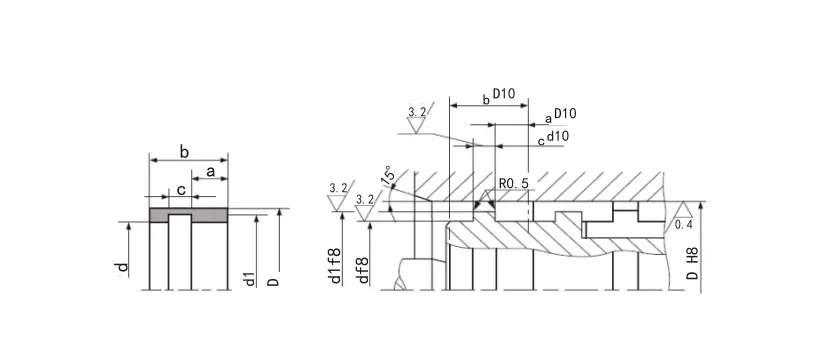

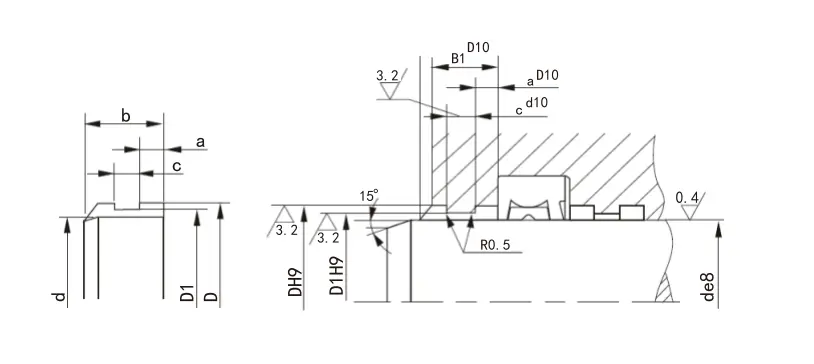

6. 구조 장치 :

명세서:

모델	그루브 너비 H+0.2	두께 t- 0.05	두께 t t- 0.05	두께 t- 0.05	두께 t- 0.05	두께 t- 0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
참고 : Boldface 시리즈는 일반적으로 사용되는 시리즈입니다. 필요한 제품 이이 표에 있지 않은 경우 당사에 문의하십시오.

천 강화 페놀지지 링 (벨트)

지지 링은 유압 실린더의 중요한 기본 구성 요소입니다. 우리 회사는 세계의 슬라이딩 링 링 씰과 소프트 베어링 구조의 개발에 적응하기 위해 천 강화 페놀지지 링 (Belts)을 성공적으로 개발했습니다. 수년간의 실제 사용에 따르면이 제품은 유사한 외국 제품의 품질 수준에 도달하거나 초과했으며 사용자에 의해 널리 평가되었습니다. 표 1 ~ 4는 회사가 제작 한 지원 링 (벨트)의 성능 테이블입니다.

표 1 지원 링 및 부사크+샴바 제품의 물리적 특성 비교

샘플 소스	링 두께를지지합니다 (mm)	압축 강도 (MPA)	오일 저항 중량 변화율 유압 오일 (70 ± 2*24h)	힘을 끊는 힘 (MPA)	인터레이어 접착력 (kn/m)
패션+샴바	2.48	338.9	2.83	35.6	1.2
우리 제품	2.48	425	0.90	37.0	2.9
우리 제품	2.48 (흑연 포함)	390	0.63	36.4	2.08

표 2 유압 실린더지지 링의 성능 지수

샘플 유형	우리 제품		Orchot tlg g	duratec900 ①	turcite47 ②	MT64/5B	nokwr (낮)	폴리 옥시 메틸렌	고양이 (미국)
	측정 된 값	필요한 지표
압축 강도 (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

참고 : busak+Shamba Company ②merkel company 표 3 강도 지수

샘플 유형	우리 제품		Orchot tlg g	duratec900 ①	turcite47 ②	MT64/5B	nokwr (낮)	폴리 옥시 메틸렌	고양이 (미국)
	측정 된 값	필요한 지표
압축 강도 (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

참고 : busak+Shamba Company ②merkel company 표 4 건조 마찰 및 오일 떨어지는 조건 하에서 제품 및 Orkot TLG의 마찰 계수

단위 접점 당로드 w (n/mm)	Hertz 접촉 릴레이 ΔH (N/MM2)	마찰 계수
		건조 마찰 상태		오일 드립 윤활 상태
		우리 제품	오케 로트 TLG	우리 제품	오케 로트 TLG
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

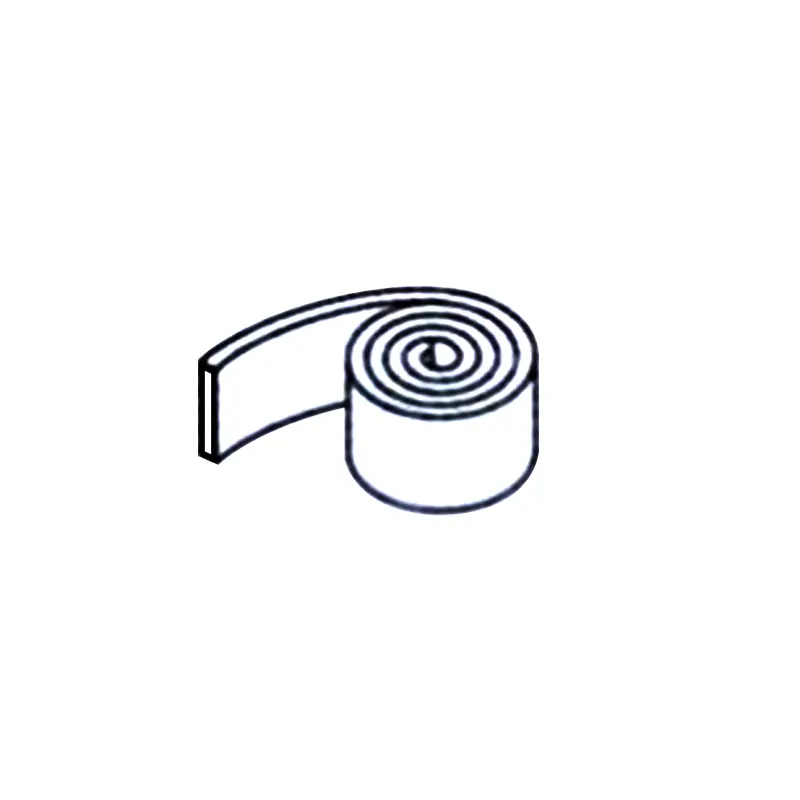

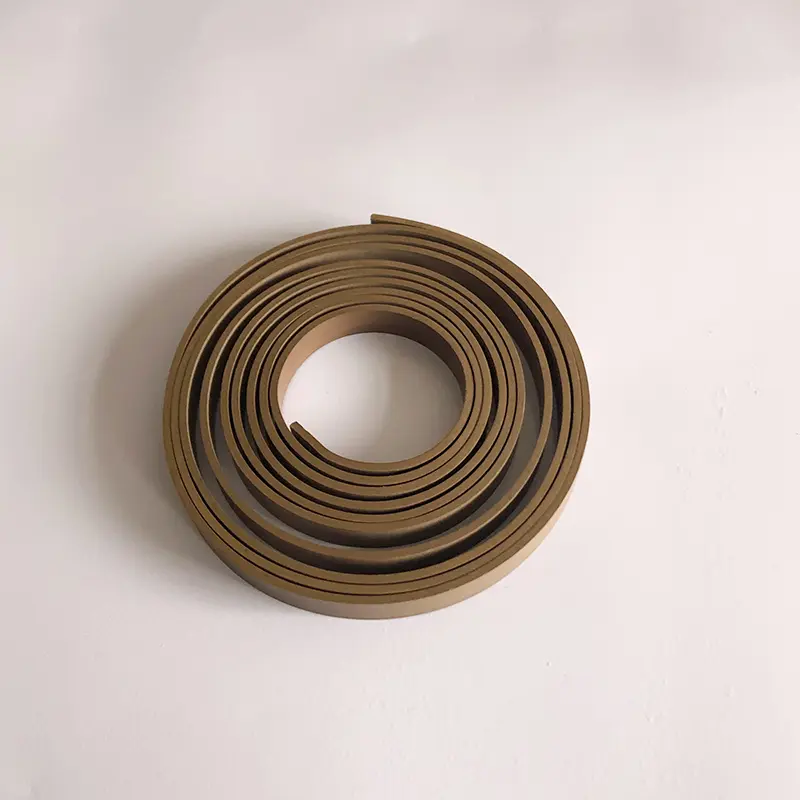

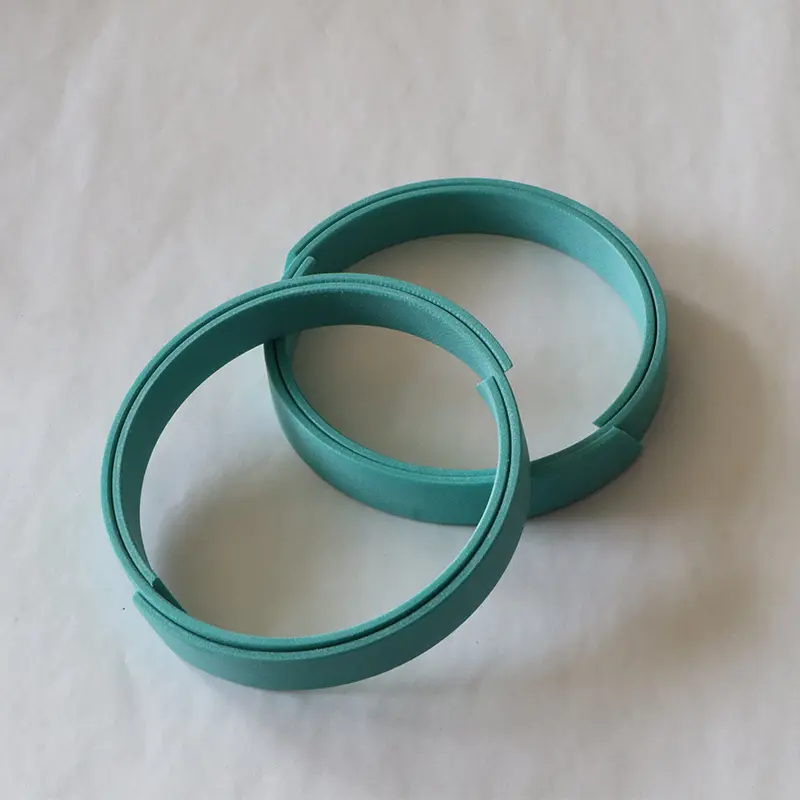

PTFE 내마모성 벨트 (링)

재료	ptfe+청동

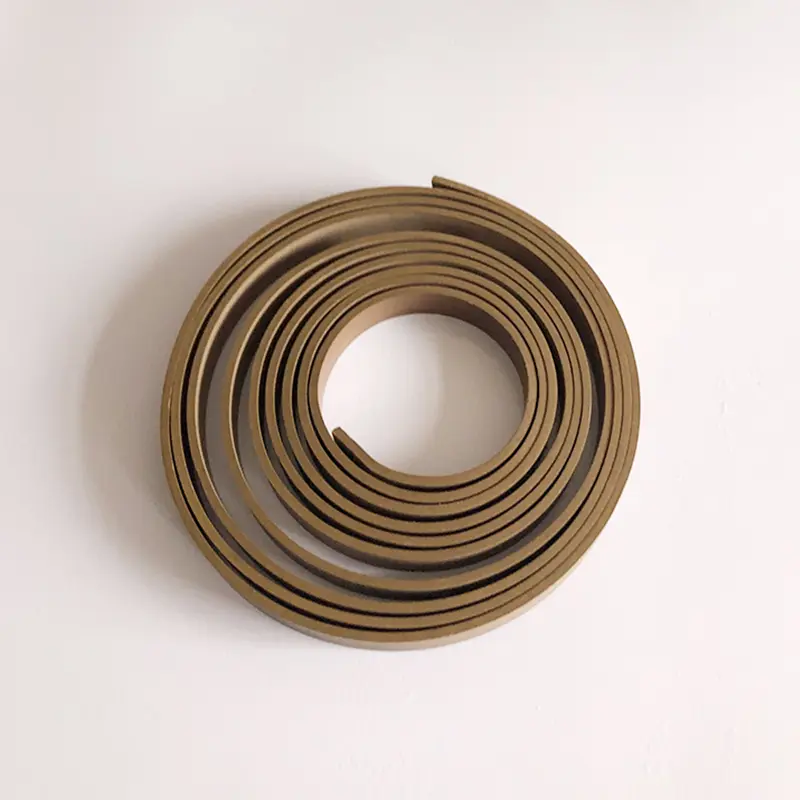

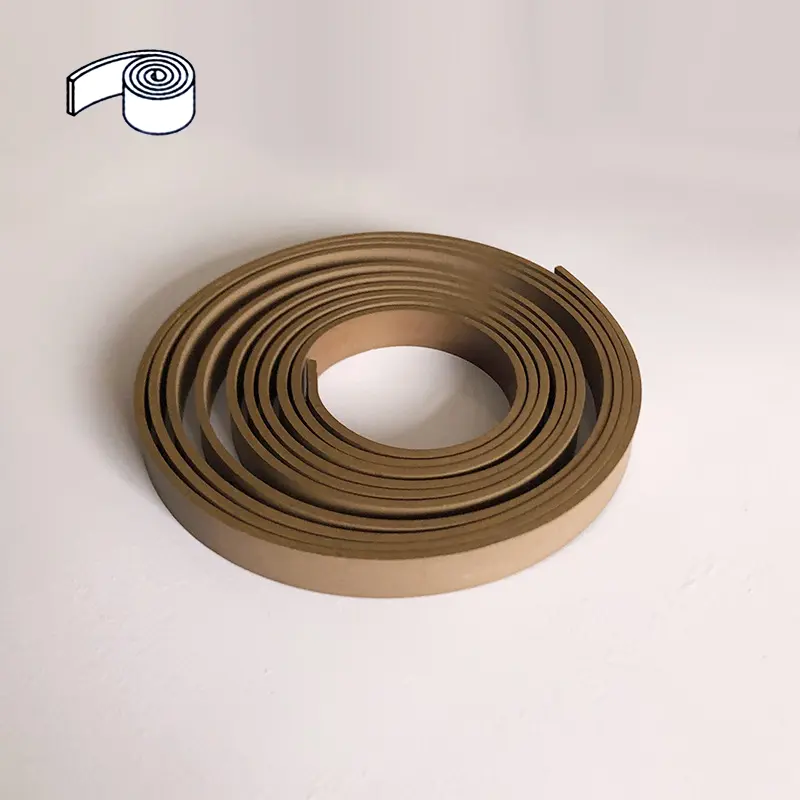

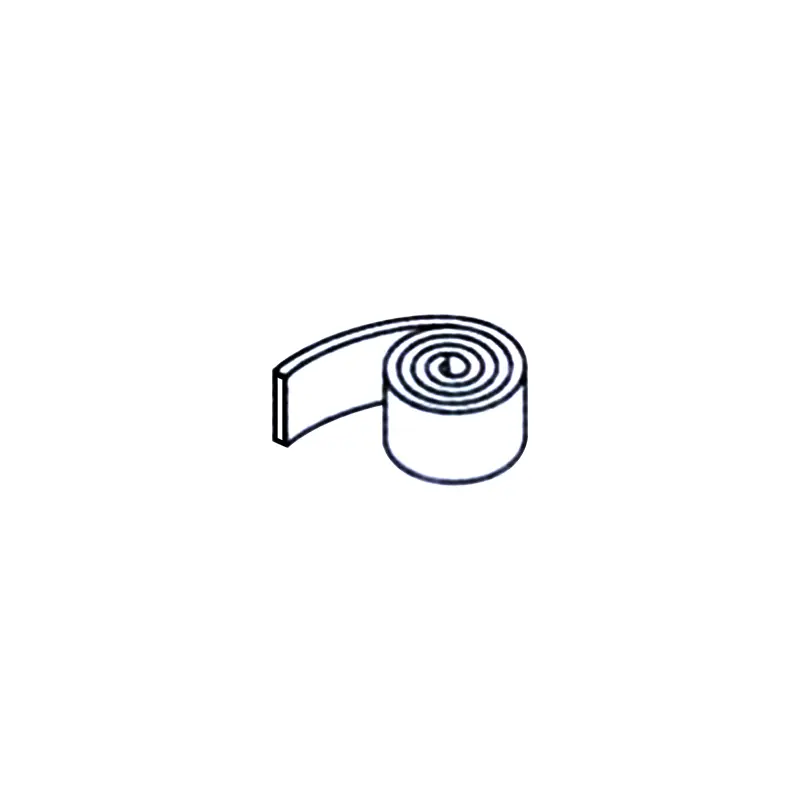

공급	롤 (보통 약 20 미터/롤) 또는 필요한 길이로 자릅니다.
장점	1. 마찰이 적고, 기어와 물기 없음;
	2. 충분한 윤활 없이도 잘 작동 할 수 있습니다.
	3. 다양한 매체에 내성, 우수한 화학적 안정성;
	4. 내마모 링에 내장 된 단단한 물체를 수용하여 실린더와 씰을 긁는 단단한 물체를 줄이기 때문에 무거운 부하 상황에서는 여러 마모 반지를 사용하십시오.
	5. 또한 고속 및 조명 부하 상황에서는 내마모성이 우수하므로 가장 널리 사용되는 내마비 링입니다.
	6. 크기 제한은 큰 직경의 상황에서 사용할 수 없습니다.
온도	-60 ~+200 ~
최대 속도	15m/s
최대 압출 강도	15n/mm2 (20 °)
	7.5n/mm2 (80 °)
	5n/mm2 (120 °)

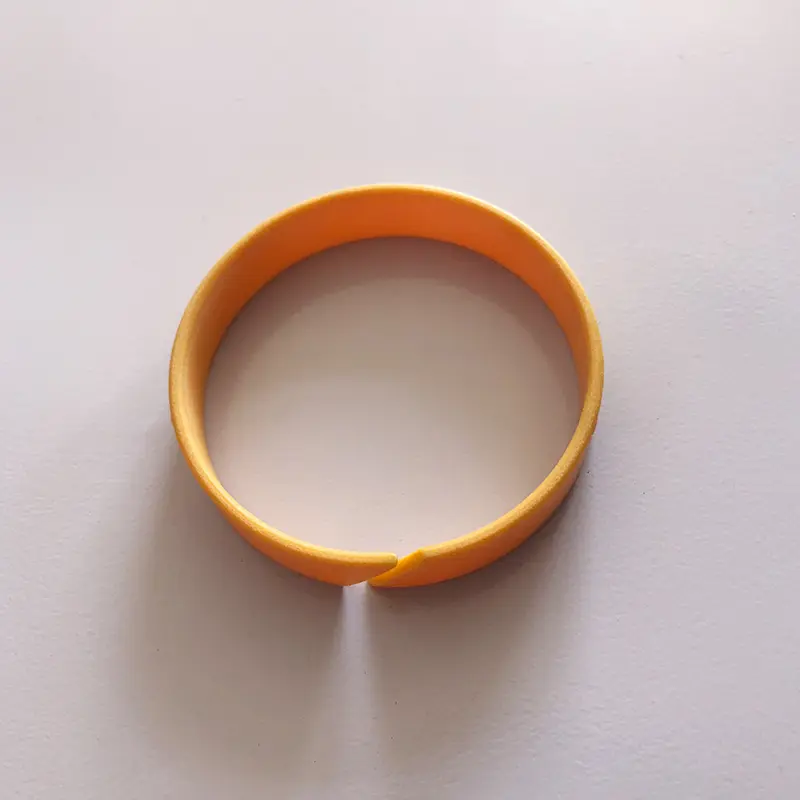

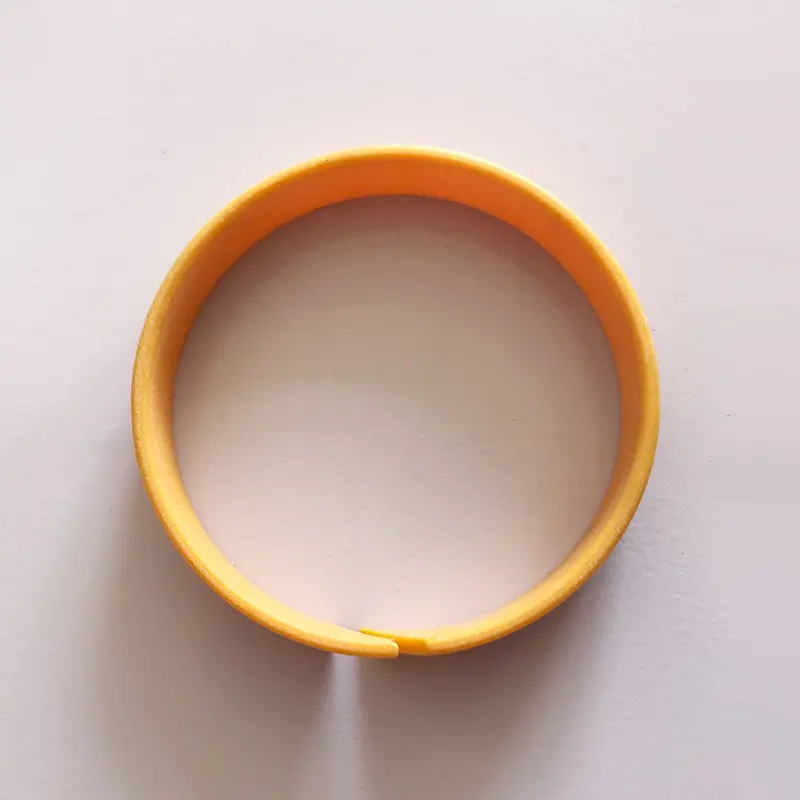

피스톤로드에 대한 RCS 비금속 가이드 링

피스톤을위한 RCT 비금속 가이드 링

유압 실린더에서 작동하는 피스톤 또는 피스톤로드의 경우 마모 링은 정확한 안내 효과를 가지며 방사형 힘을 흡수 할 수 있습니다. 동시에, 마모 링은 유압 실린더에서 슬라이딩 부품의 금속 접촉을 방지 할 수 있습니다. 금속 마모 링과 비교할 때 비금속 마모 링에는 많은 장점이 있습니다. 그중에서도 천 강화 페놀 및 PTFE 가이드 링은 현장 절단 유형과 즉시 사용 가능한 유형으로 제공됩니다.

1. 좋은 내마모성

2. 금속-금속 접촉을 피하십시오

3. 기계적 진동을 억제 할 수 있습니다

4. 내마모성 링의 중심 효과로 인해 큰 방사형 클리어런스가 허용됩니다.

5. 그루브는 간단하고 설치하기 쉽습니다

6. 위의 장점을 기준으로 유지 보수 비용이 낮 으면 널리 사용됩니다.

재료:

1. Polytetrafluoroethylene PTFE3 (일반 물질), PTFE4 (물과 같은 저가치 배지에 적용 가능), PTFE1 (공압과 같은 낮은 마찰 요구 사항)

2. 폴리 옥시 메틸렌 POM 또는 나일론 PA 및 그 변형 된 물질

3. 포름 알데히드 수지 + 강화 섬유 프리프

다른 재료의 하중 부유 용량 비교 테이블 (참조)

재료	운반 용량 최대 (N/MM2)
PTFE로 채워진 구리 분말	15 (20;); 7.5 (80 ℃) 5 (120 ℃)
천으로 페놀 가루	90 (60 ℃); 40 (80 ℃)
폴리 옥시 메틸렌 또는 나일론	25 (60;); 15 (80 ℃)
폴리 옥시 메틸렌 또는 나일론이 채워졌다	40 (60;); 30 (80 ℃)

그루브 표면 품질

부드러움	rtmax (μm)	RA (μm)
슬라이딩 표면	≤2.5	0.05-0.3
그루브 바닥	≤10	≤2
그루브 쪽	≤15	≤3

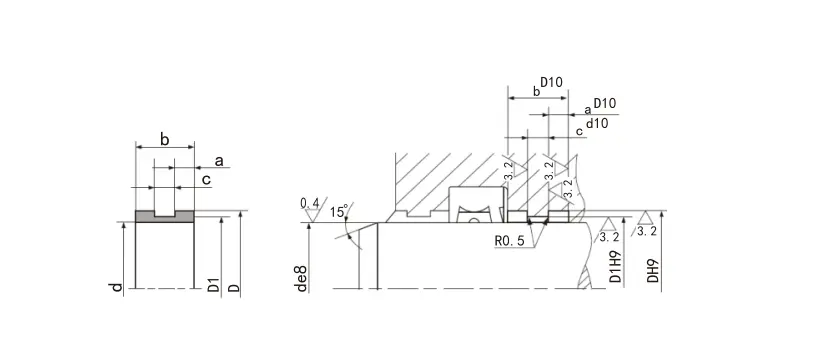

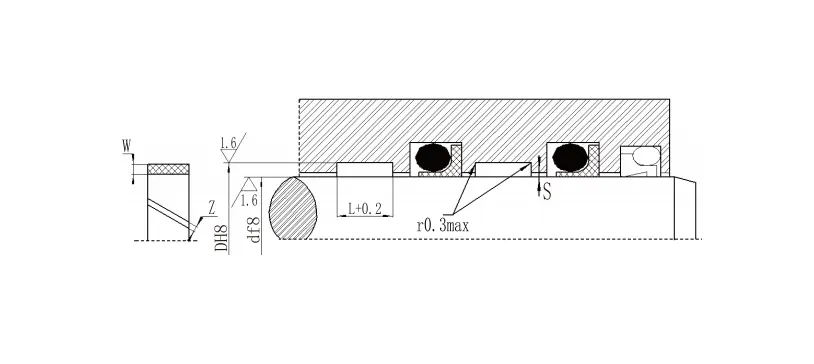

피스톤로드 가이드 링 사양 시리즈

로드 직경	바닥 직경	그루브 너비	두께	갭	로드 직경	바닥 직경	그루브 너비	두께	갭
D F8/H9	D H8	L⁺⁰^.²	W	Z	D F8/H9	D H8	L⁺⁰^.²	W	Z
8-20	D+3.1	2.5	1.55	1-2	200-999.9	D+5	25	2.5	8-33
10-50	D+3.1	4	1.55	1-3	1000-4200	D+5	25	2.5	33-134
15-140	D+5	5.6	2.5	2-5	280-999.9	D+8	25	4	10-33
20-220	D+5	9.7	2.5	2-9	1000-2200	D+8	25	4	33-70
80-400	D+5	15	2.5	4-15
