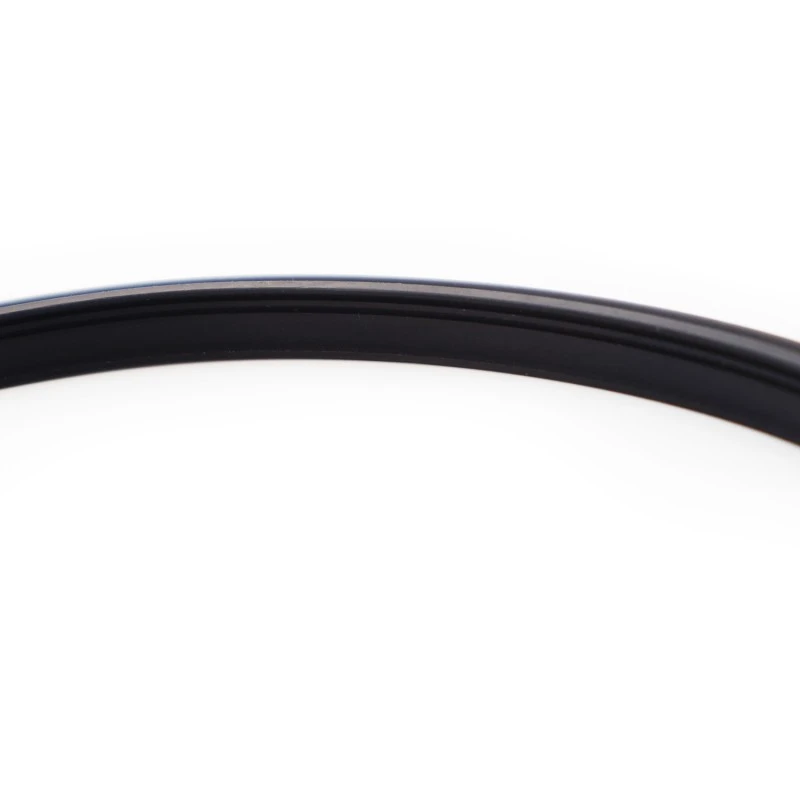

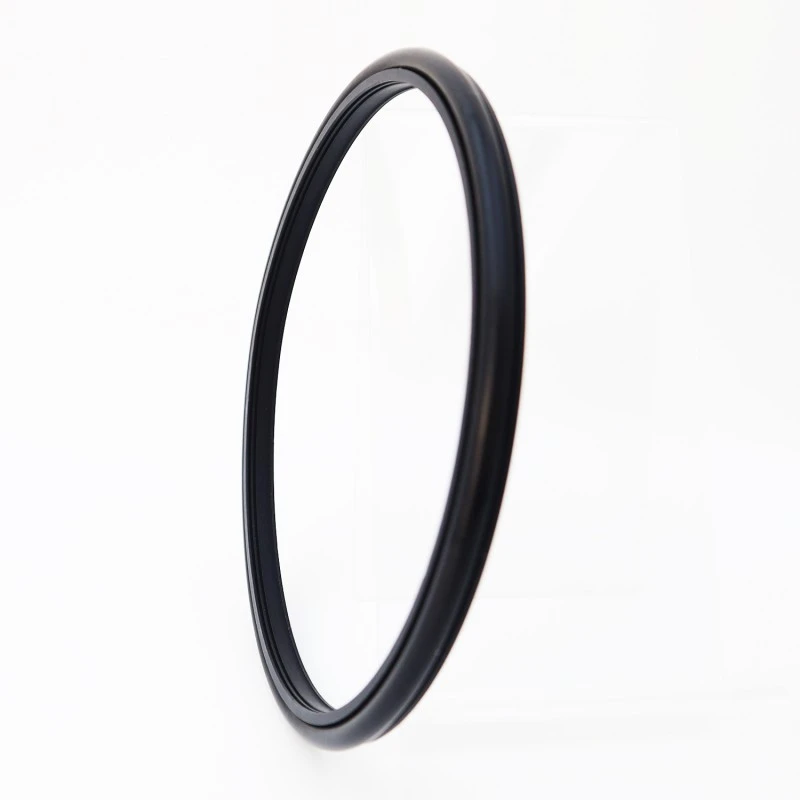

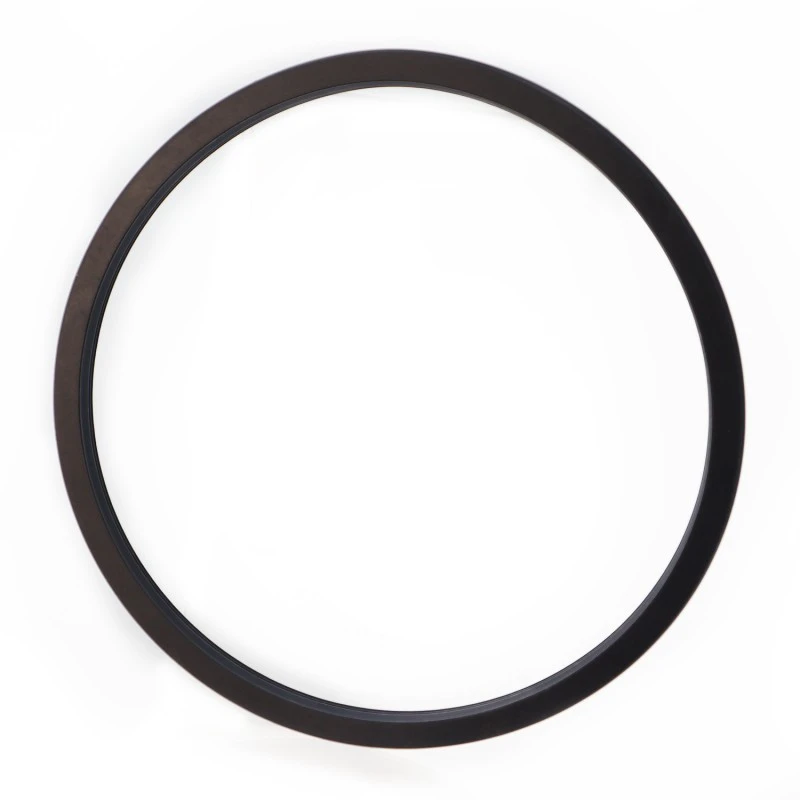

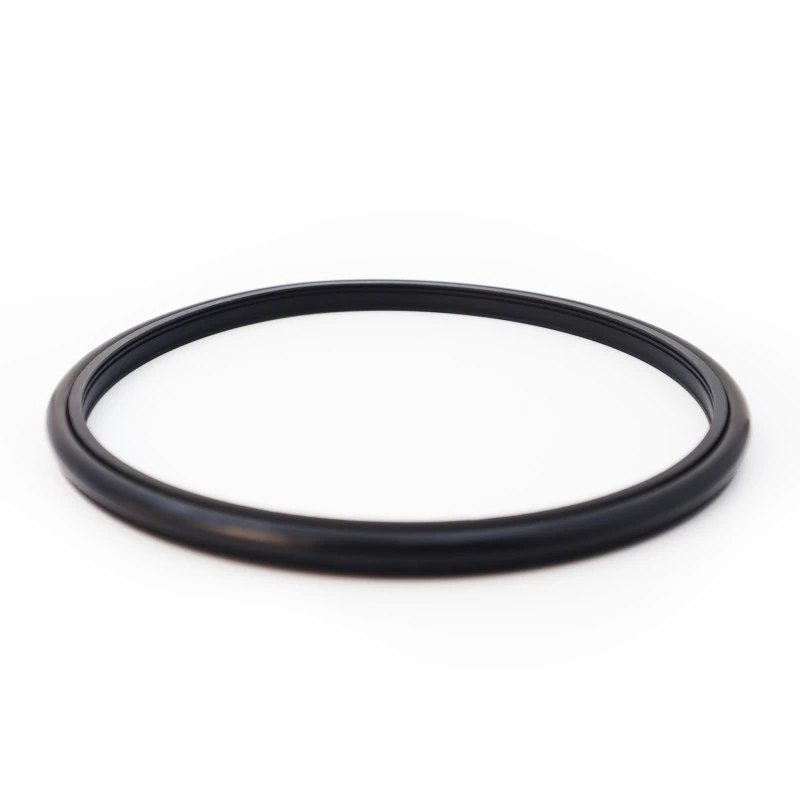

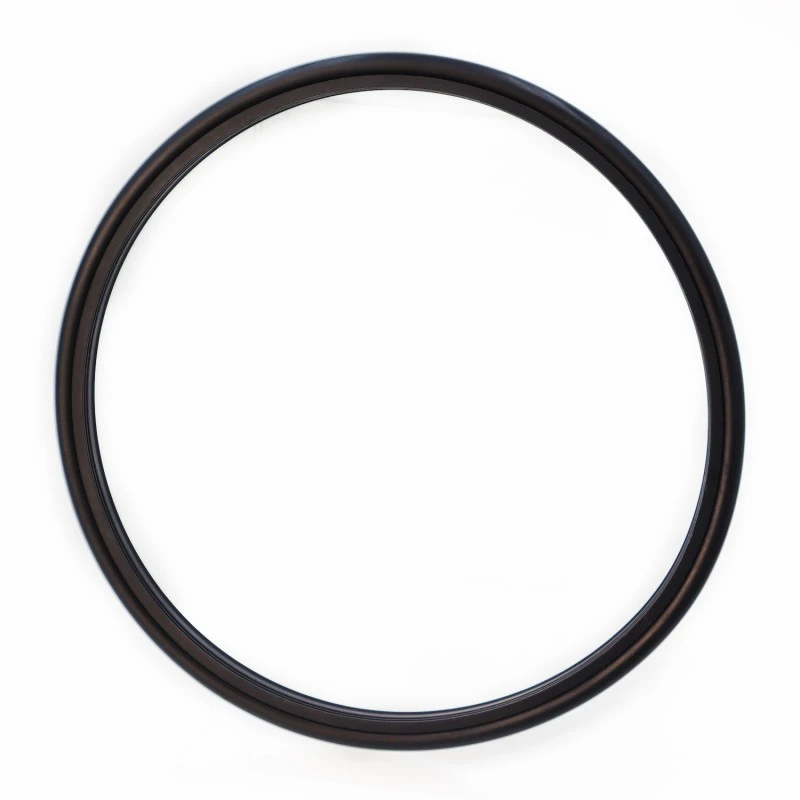

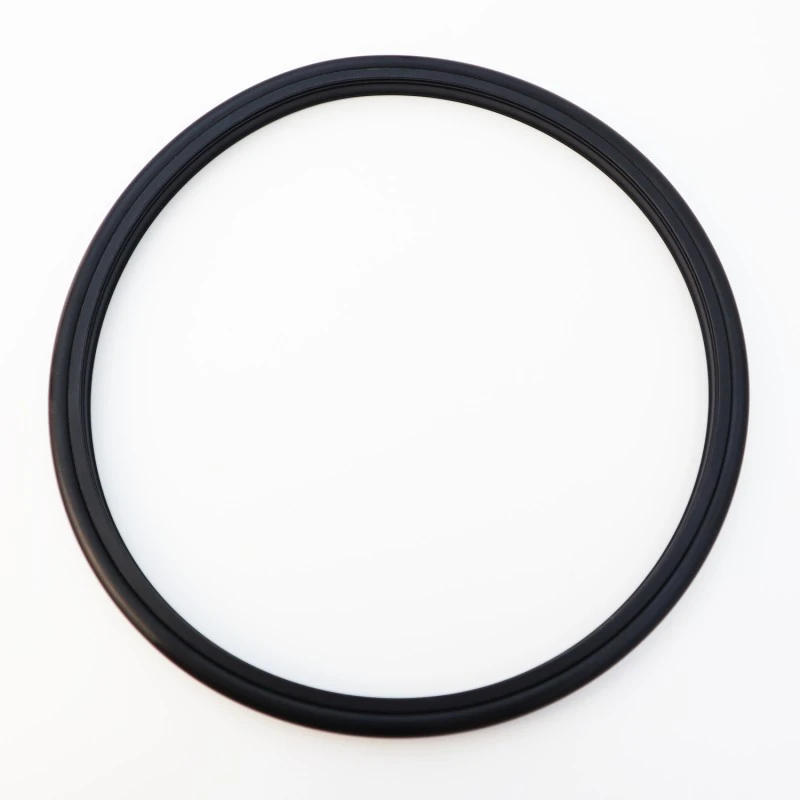

고압 시멘트 슬러리용 샤프트 씰: 긴 수명, 낮은 마찰, 우수한 씰링 성능, 컴팩트한 디자인, 쉬운 설치, 사용 및 유지 관리. 특별한 씰링 립과 최적화된 두께 설계로 시멘트 슬러리와 같은 열악한 매체에서도 우수한 씰링을 제공합니다. 진흙 같은 매체를 밀봉하는 데 사용할 경우 두 개 이상의 씰 사이에 그리스 윤활을 권장합니다.
적용 가능한 작동 조건(제한 값이 동시에 발생해서는 안 됨)
|
압력/MPa |
온도 / ℃ |
속도 / m/s |
중간 |
|
|
왕복운동 |
회전 운동 |
|||
|
≤100 |
-35~+100(일치하는 NBR O-링 포함) |
≤6 |
≤2 |
물, 진흙, 원유, 유압유, 유제 |
|
-20~+200(일치하는 O-링 FKM 포함) |
||||
제품 사용 중 질문이나 긴급 상황이 발생하면 언제든지 Ruichen에 문의할 수 있습니다. 우리는 긴급한 기술 문제를 처리하기 위해 7 x 24시간 기술 상담 핫라인을 제공합니다.
씰 누출, 비정상적인 마모 또는 성능 장애가 발생할 경우 당사 기술 지원팀이 전화나 이메일을 통해 즉시 대응 프로세스를 시작합니다. 원격 영상 진단, 영상 분석 등의 방법을 통해 사전 판단과 솔루션을 제공해 드릴 수 있습니다. 복잡한 문제의 경우 48시간 이내에 예비 분석 보고서를 제공할 것을 약속하며, 필요한 경우 엔지니어를 현장에 보내 기술 지원을 제공하고 문제가 완전히 해결될 때까지 공동으로 문제를 조사합니다.
재료 선택
1. 적합한 O-링 재질로는 R01 니트릴 부타디엔 고무(NBR), R02 불소 고무(FKM) 등이 있습니다.
2. 씰링 링 재질: 표준 재질 PTFE4, 기타 옵션 재질에는 PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 등이 포함됩니다.
주문 예
주문 모델 RC2061-80*91.7*7.6-PTFE4-R01 모델 - 축 직경 * 홈 직경 * 홈 폭 - 재질 코드

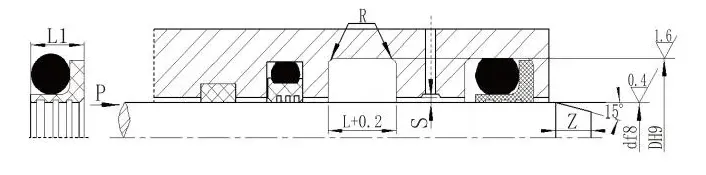

(a) 개방형 구조

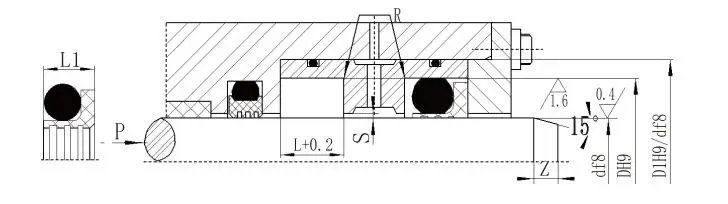

(b) 폐쇄구조
사양(지정 범위 내의 모든 크기 사용 가능)
|
축 직경 범위 표준형 d f8 RC2061 |
샤프트 직경 범위 중하중형 d f8 RC2061-Z |
그루브 직경 DH9 |
그루브 너비 L+0.2 |
씰 너비 L1 |
둥근 모서리 R최대 |
방사형 클리어런스 Smax |
모따기 지민 |
O-링 와이어 직경 |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
참고: 1. 샤프트 직경이 30mm 이하인 경우 개방형 홈 디자인을 권장합니다.
2. 로터리 씰에 사용하는 경우 회전축 표면 경도 HRC ≥ 58을 권장합니다.
3. 30MPa 이상의 압력에서는 압출 간격에 H8/8 맞춤을 권장합니다.
