고압 피스톤로드 씰

고압 피스톤로드 씰은 Ruichen 씰의 고압 밀봉 제품입니다. 우리는 전문 봉인 제조업체 및 공급 업체입니다. 이 제품은 PTFE 씰링 링 및 O 자형 고무 고리로 구성되며, 이는 유압 왕복 운동 일원 밀봉에 적합합니다. 우리는 더 많은 제품 정보와 견적을 제공 할 의향이 있습니다. 언제든지 문의하십시오.

문의 보내기

제품 설명

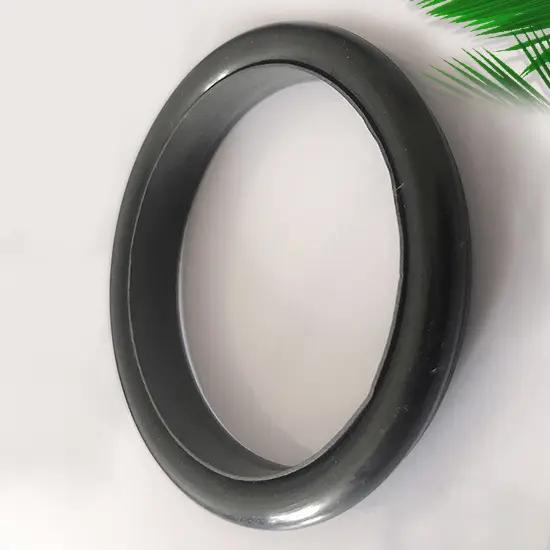

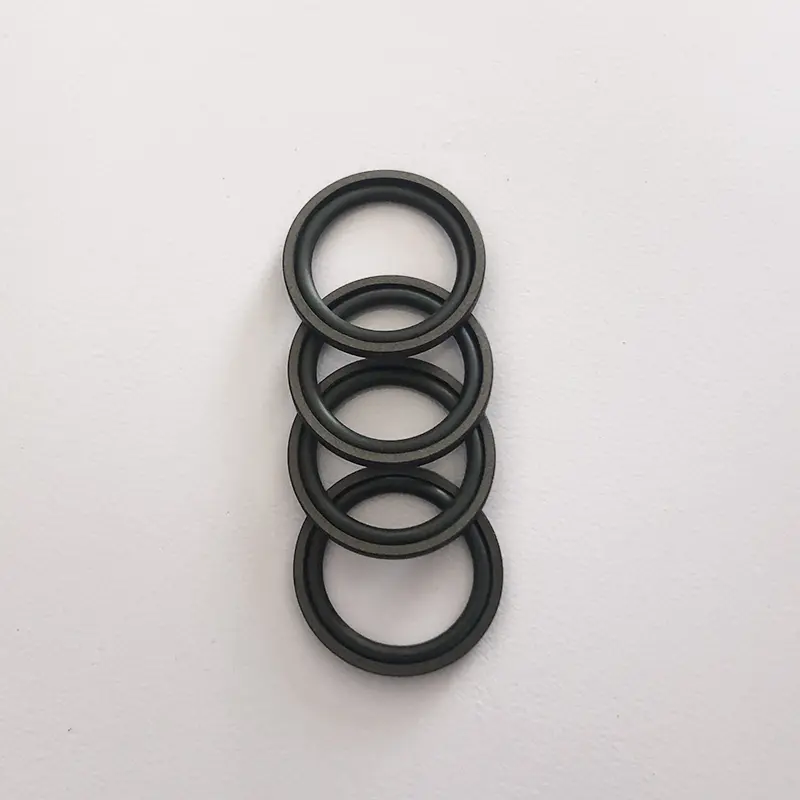

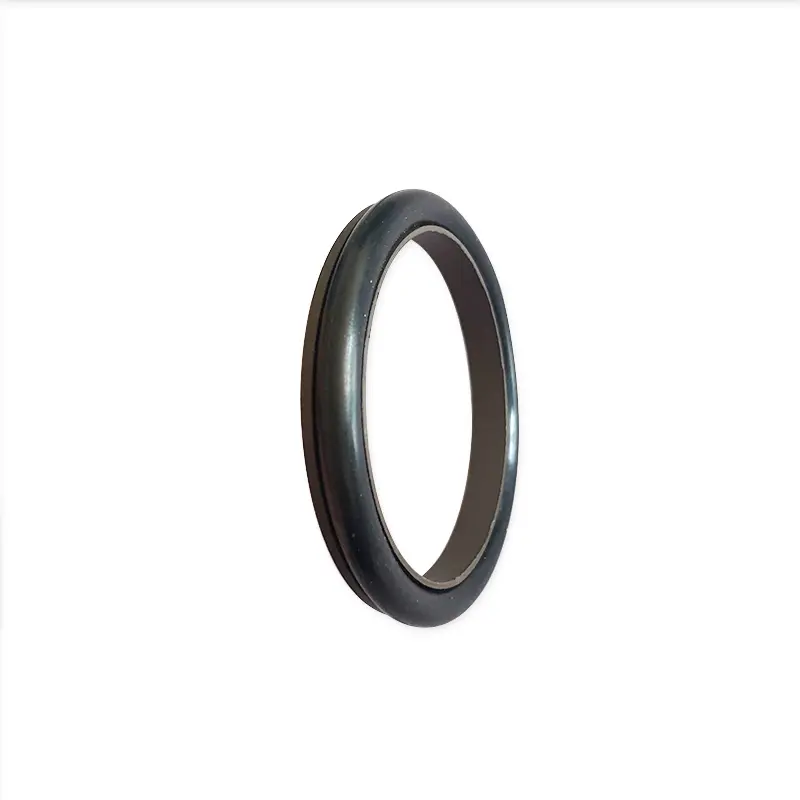

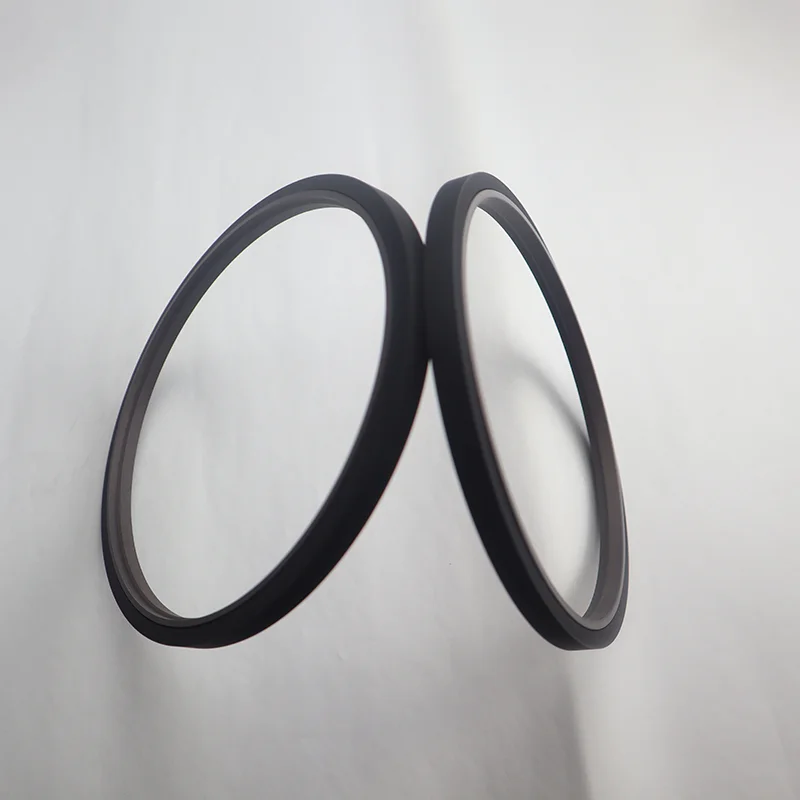

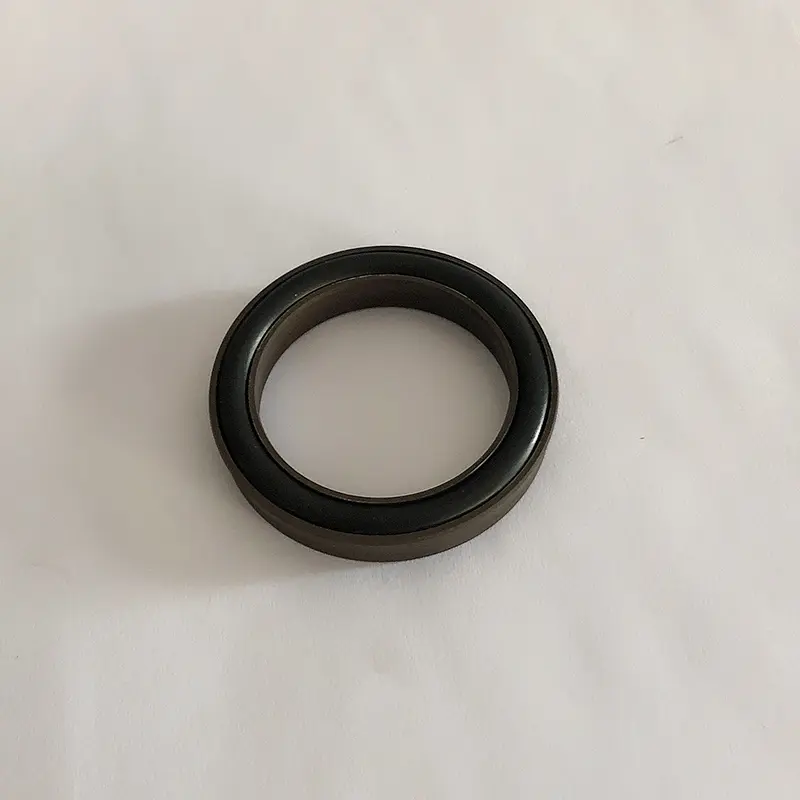

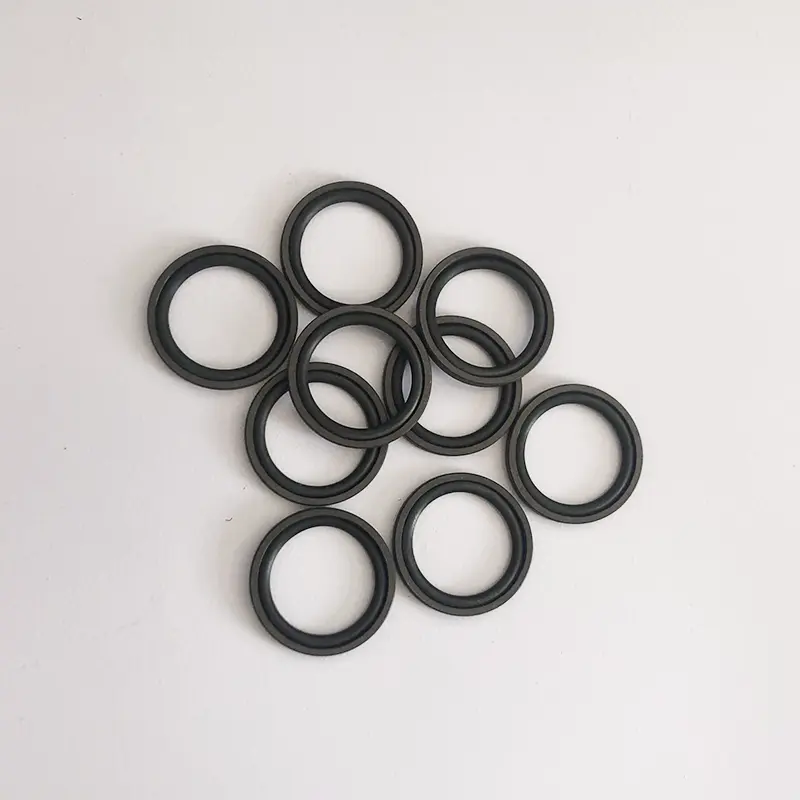

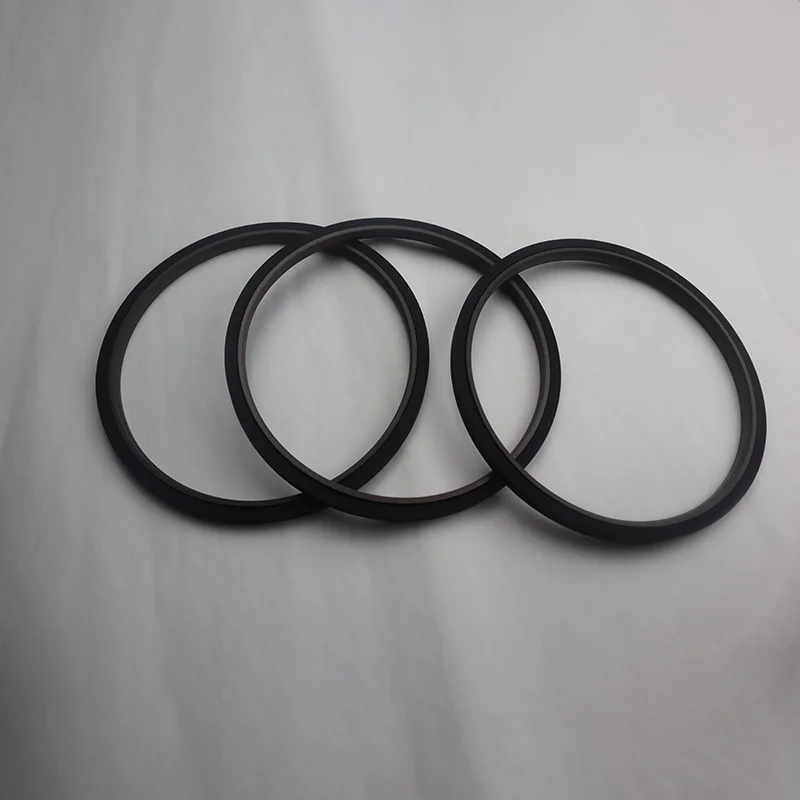

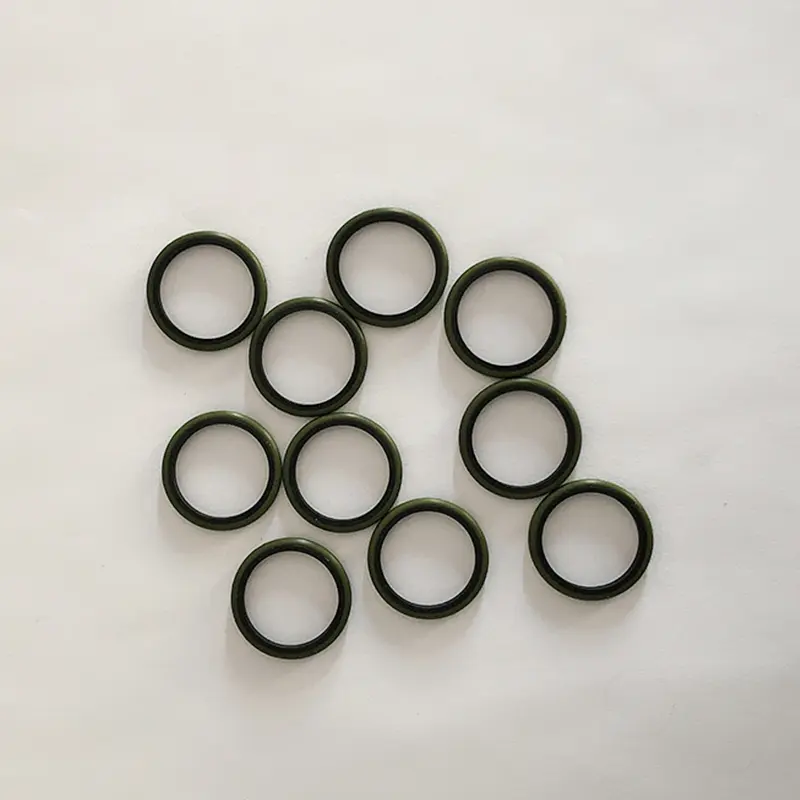

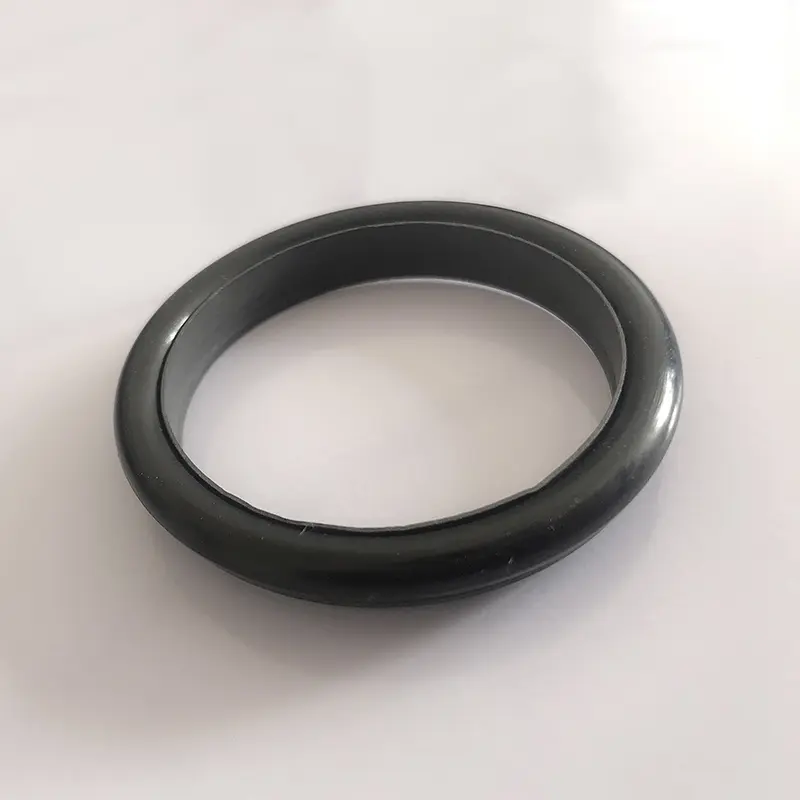

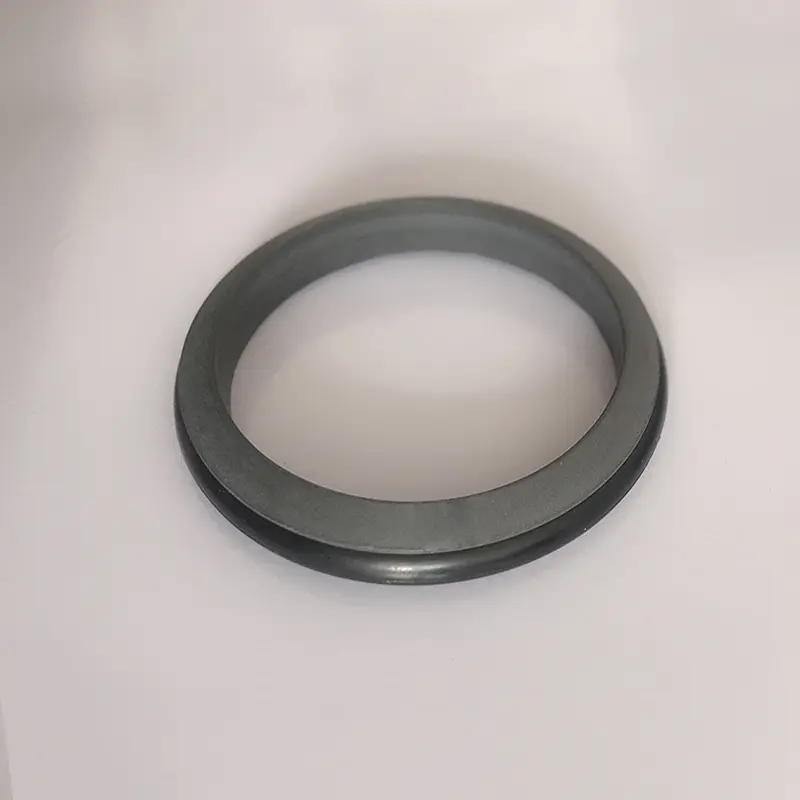

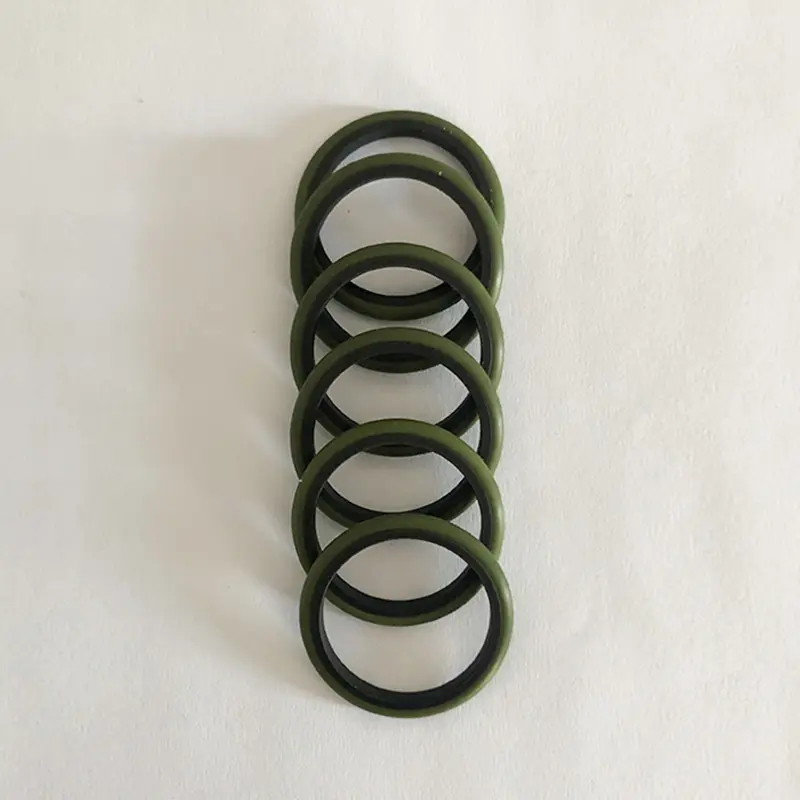

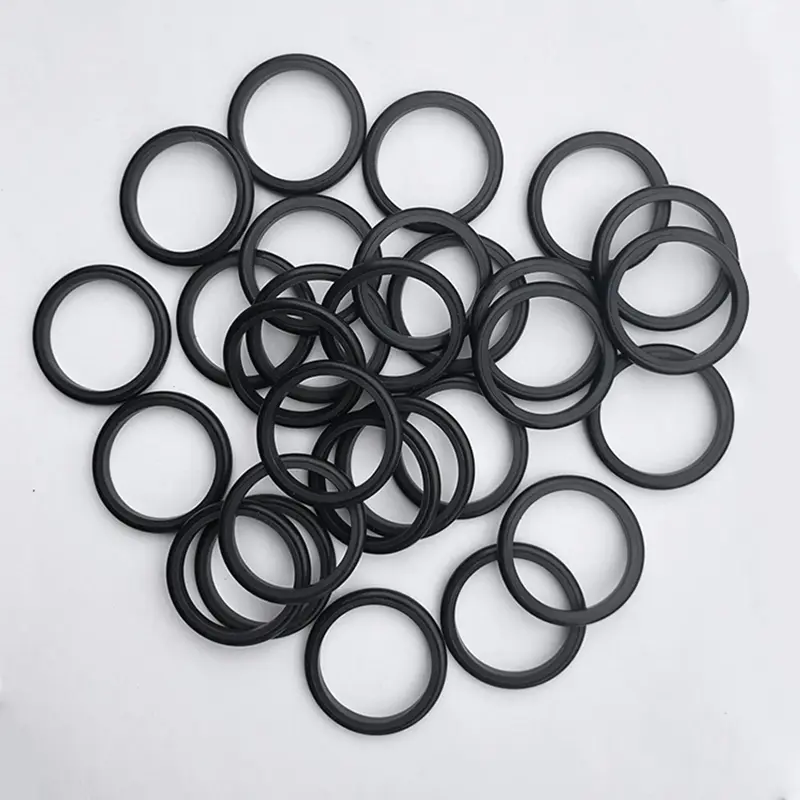

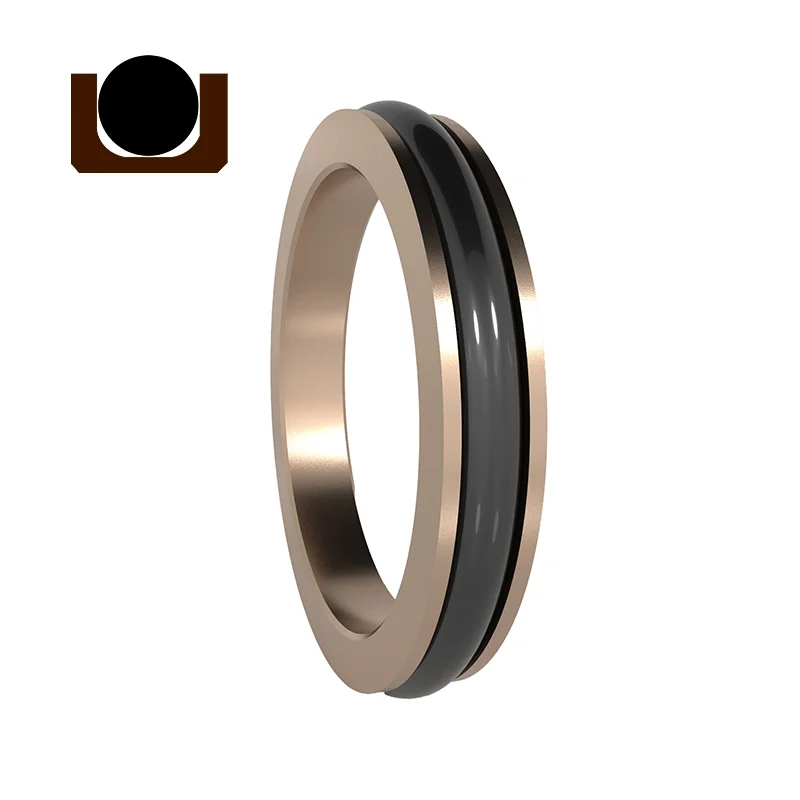

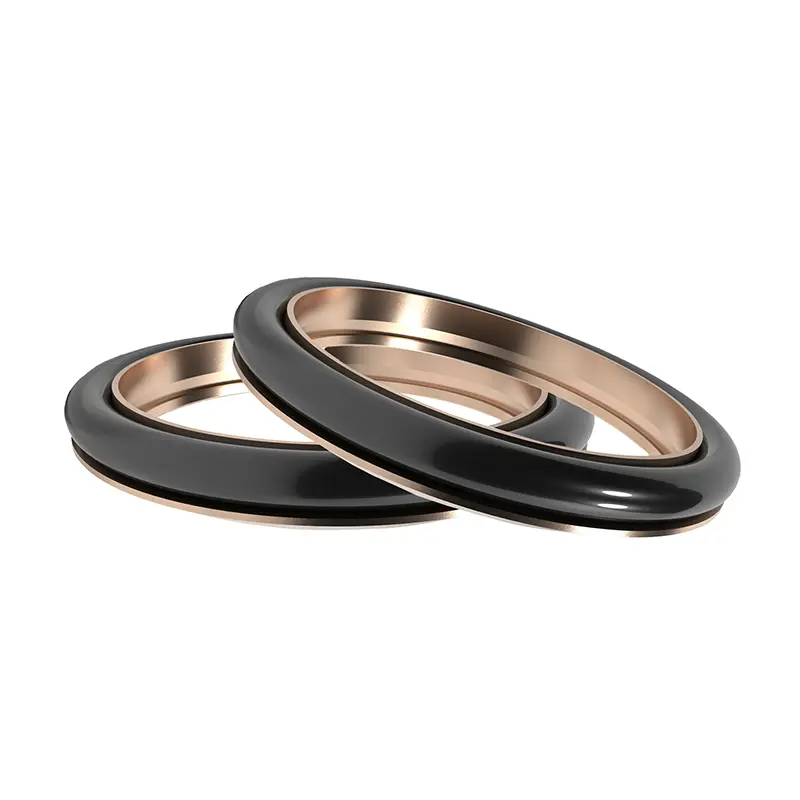

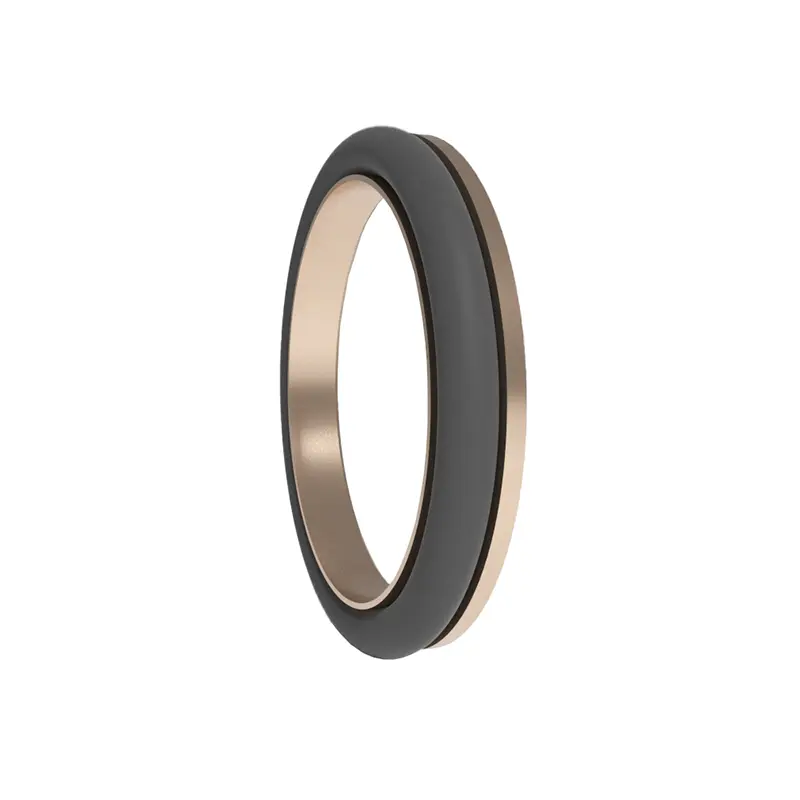

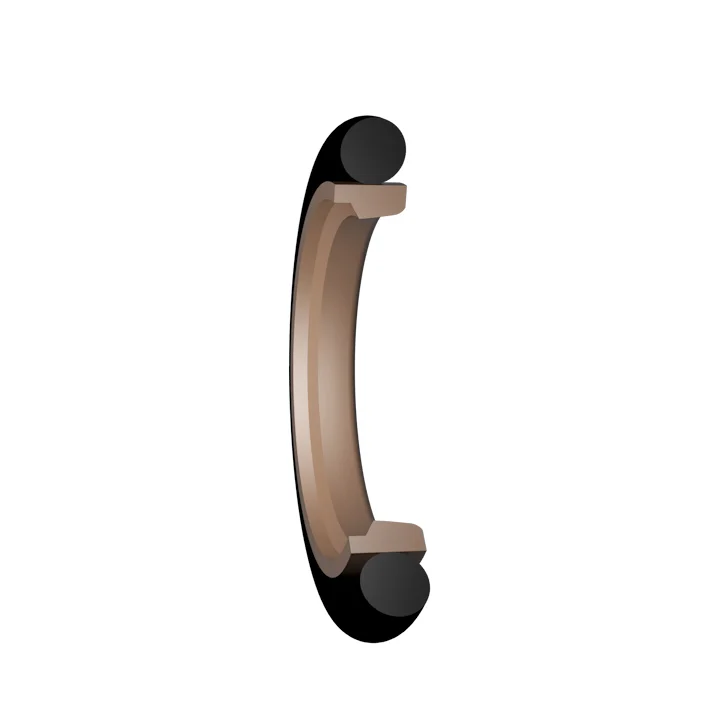

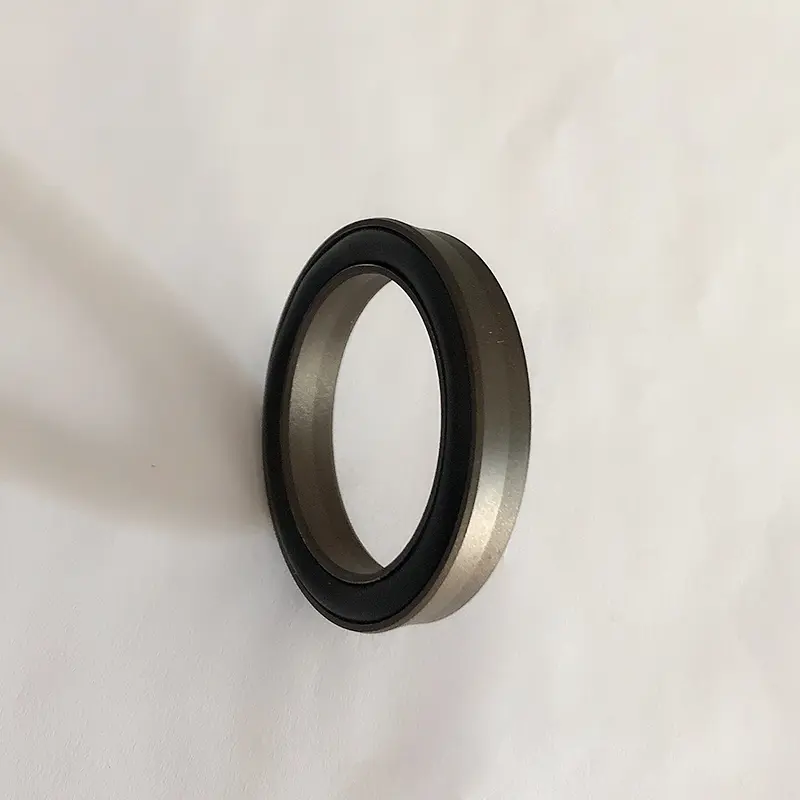

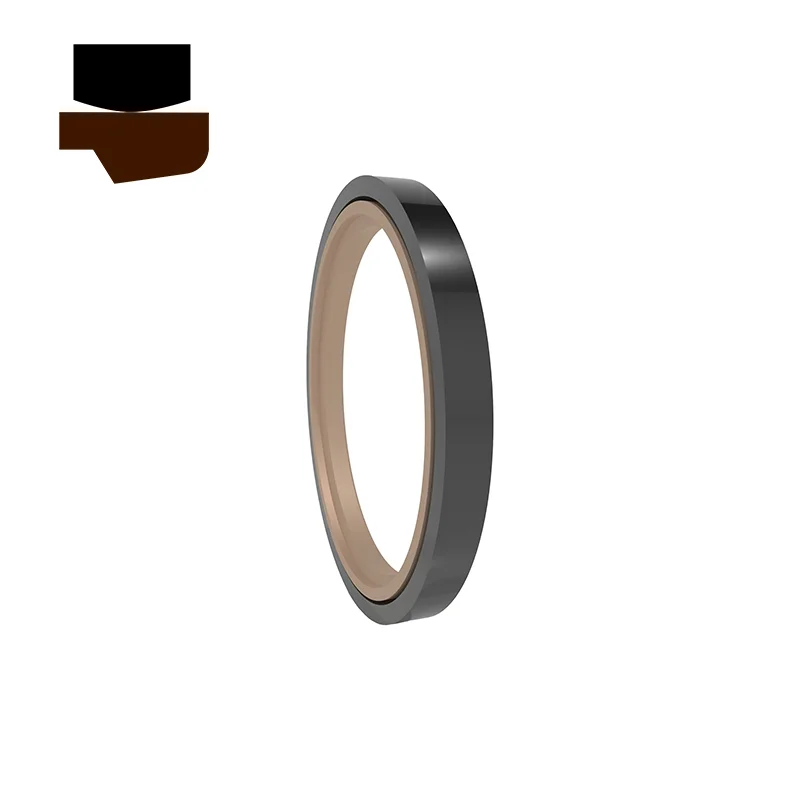

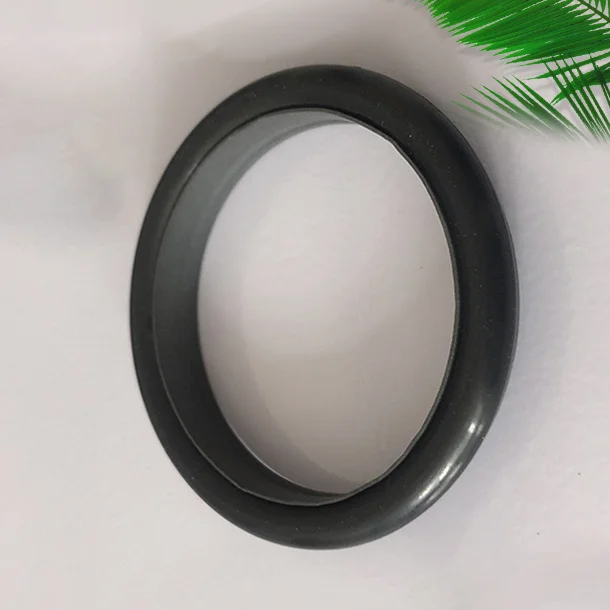

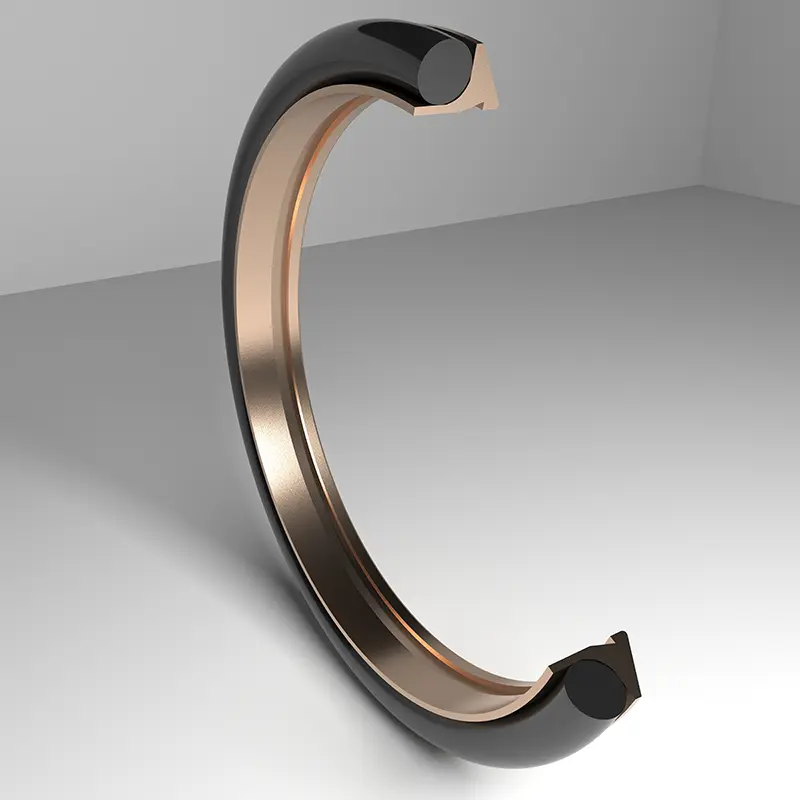

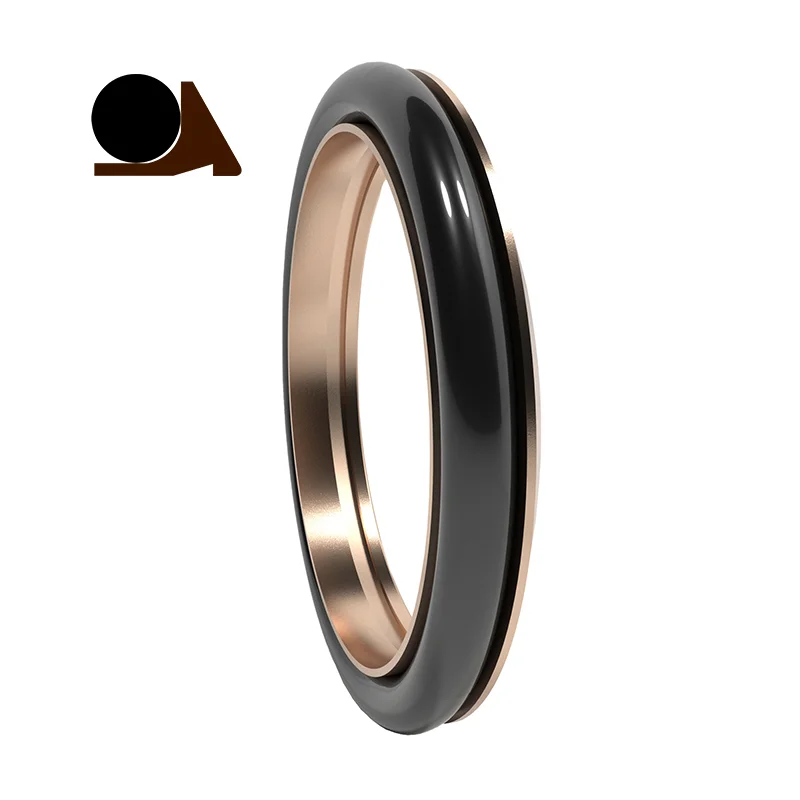

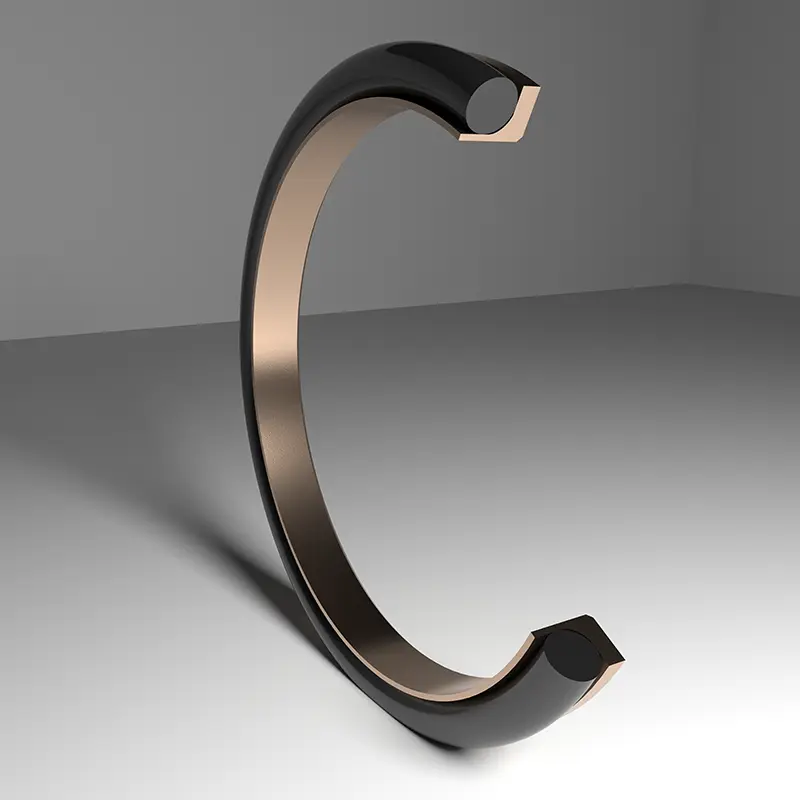

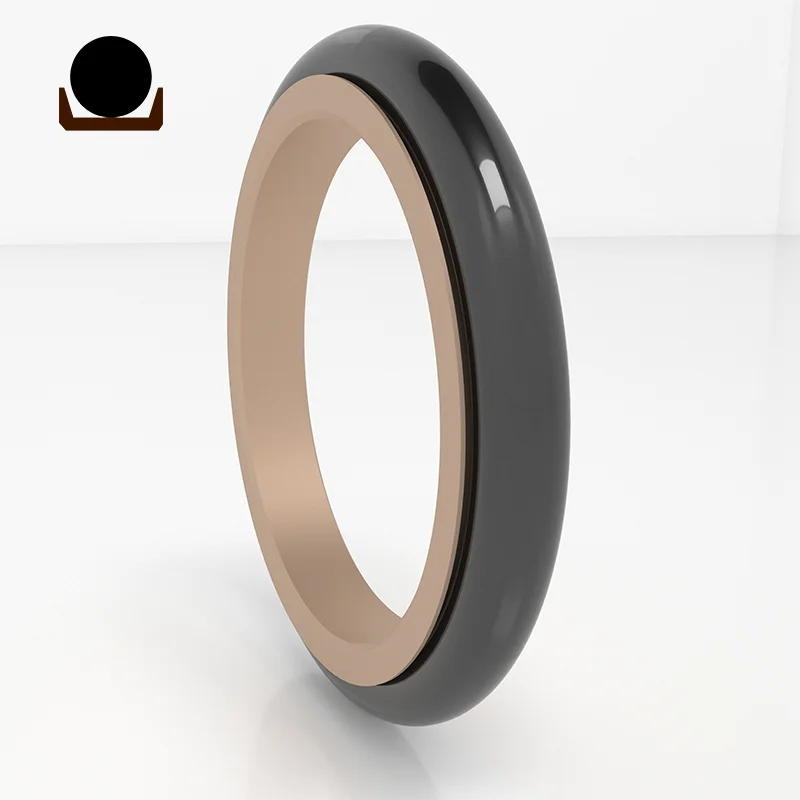

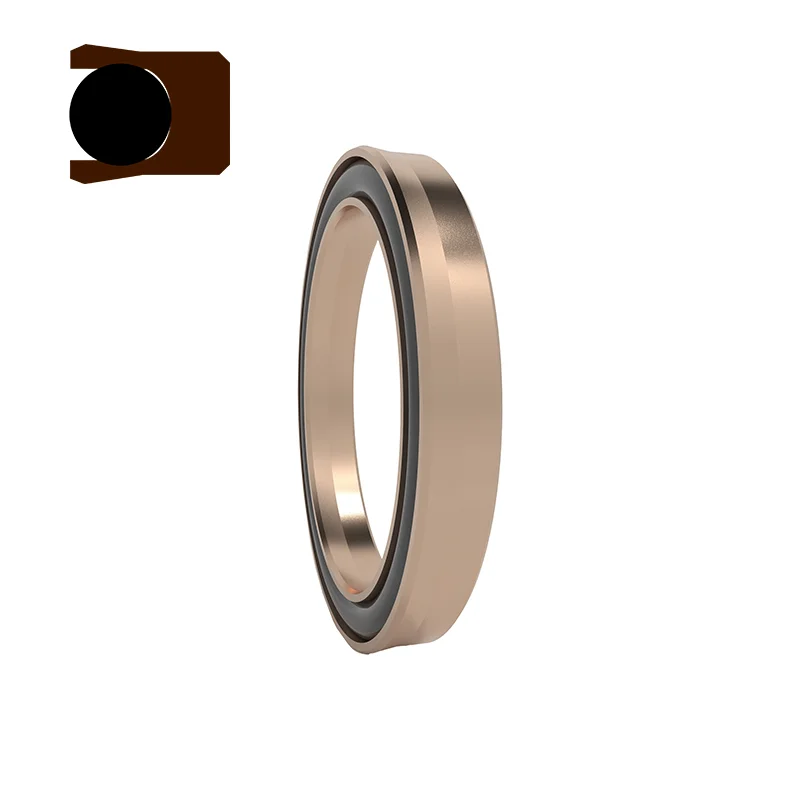

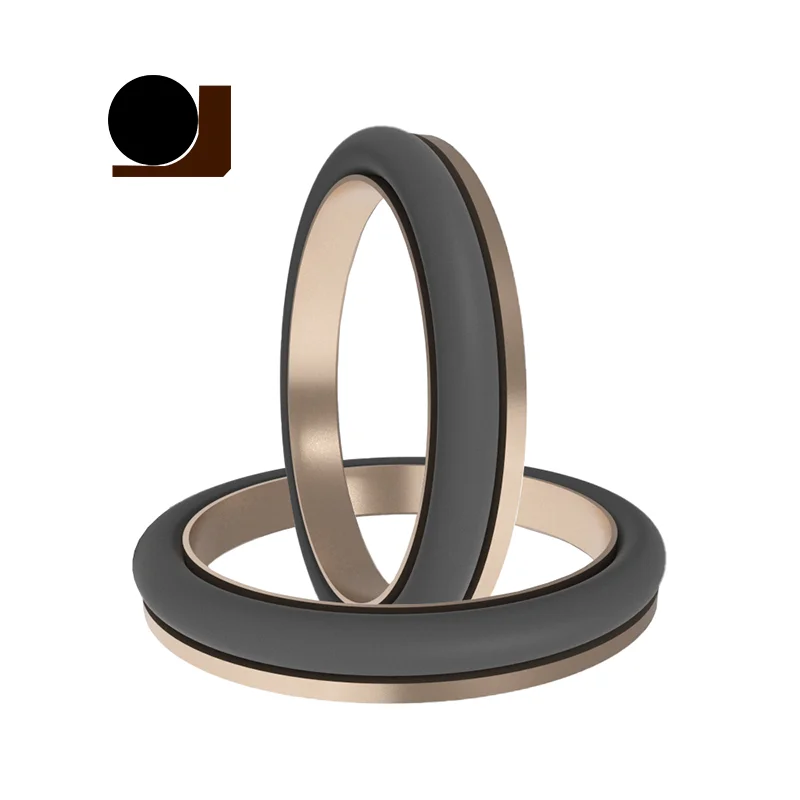

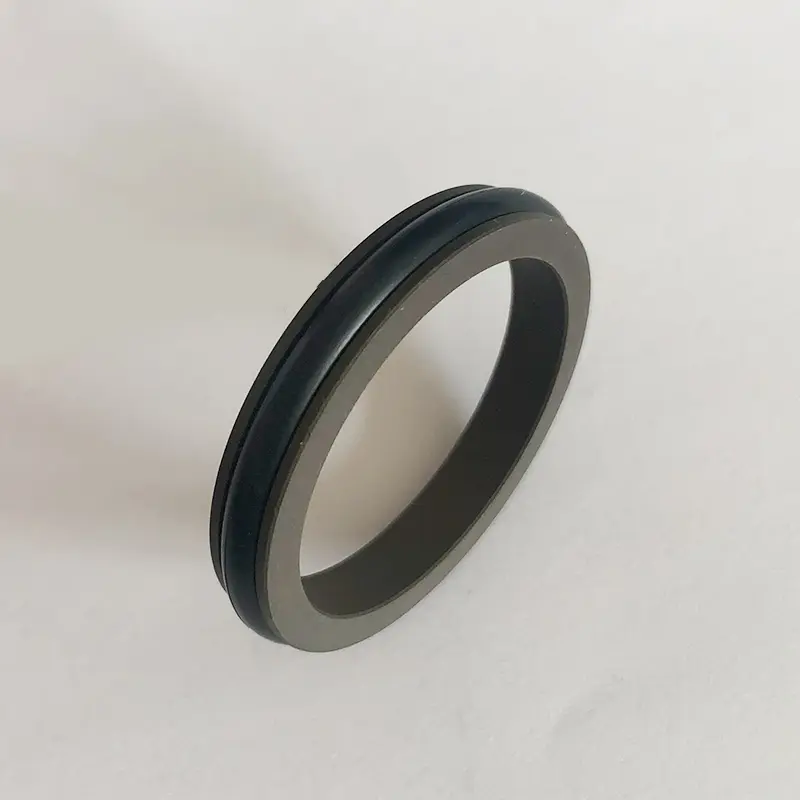

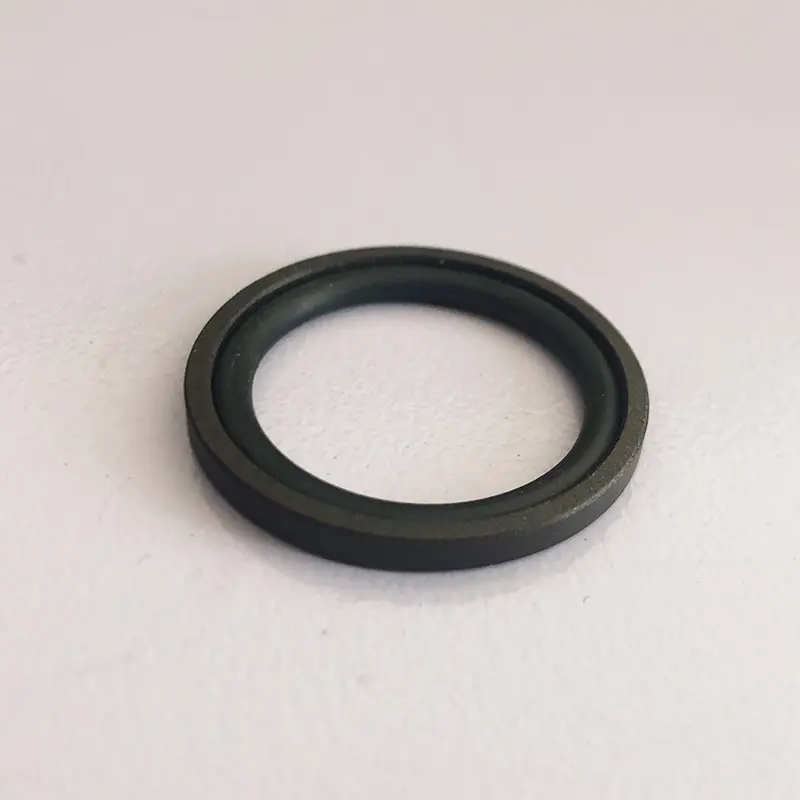

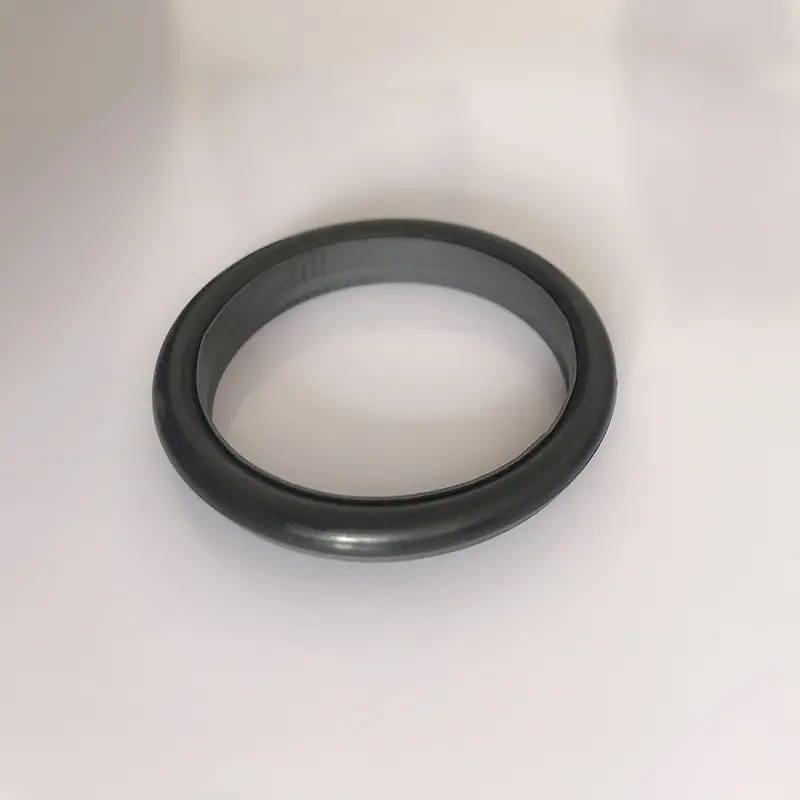

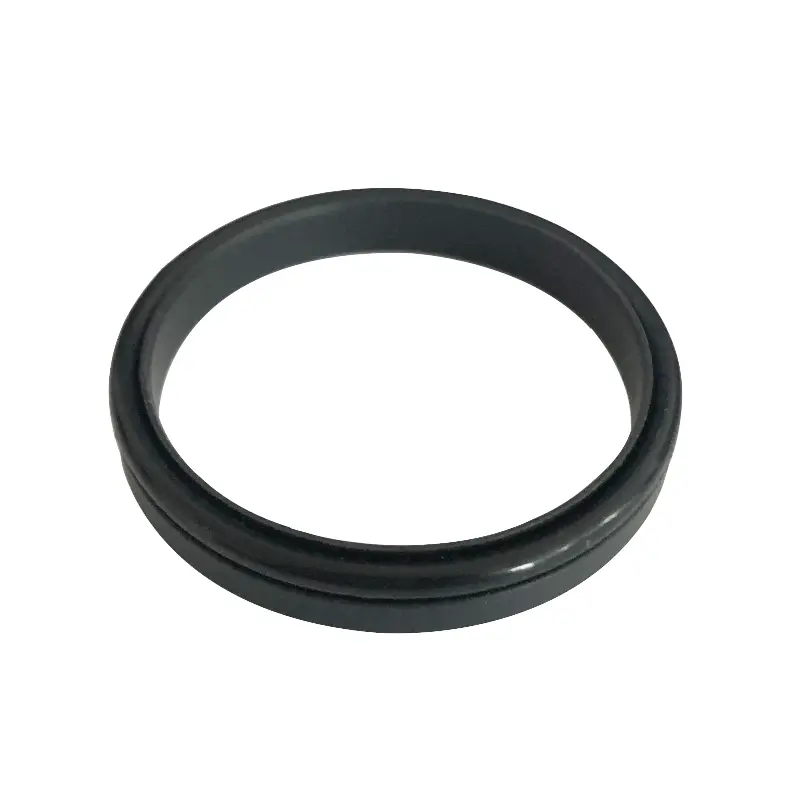

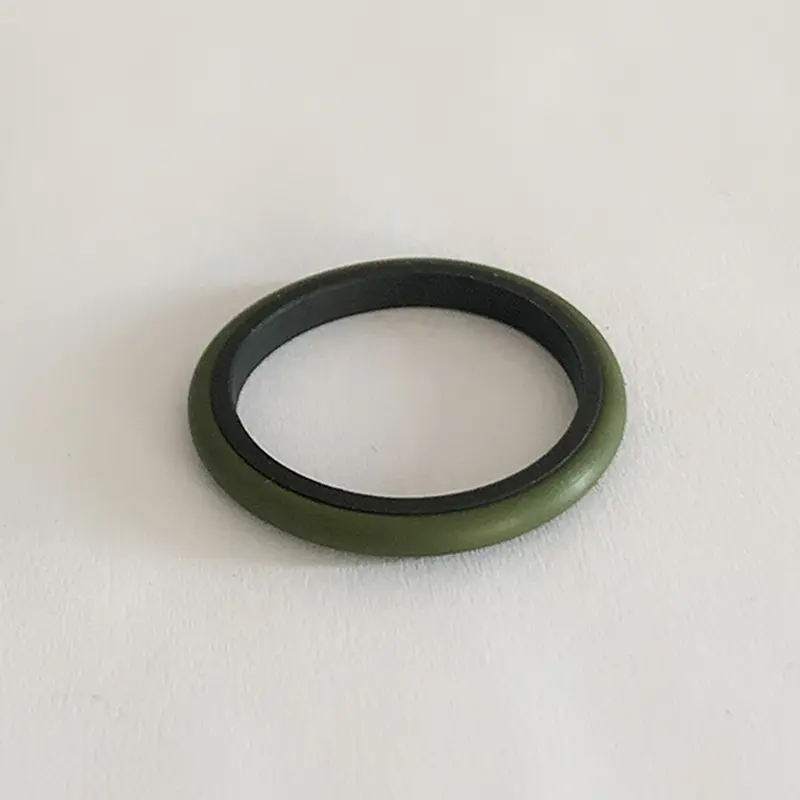

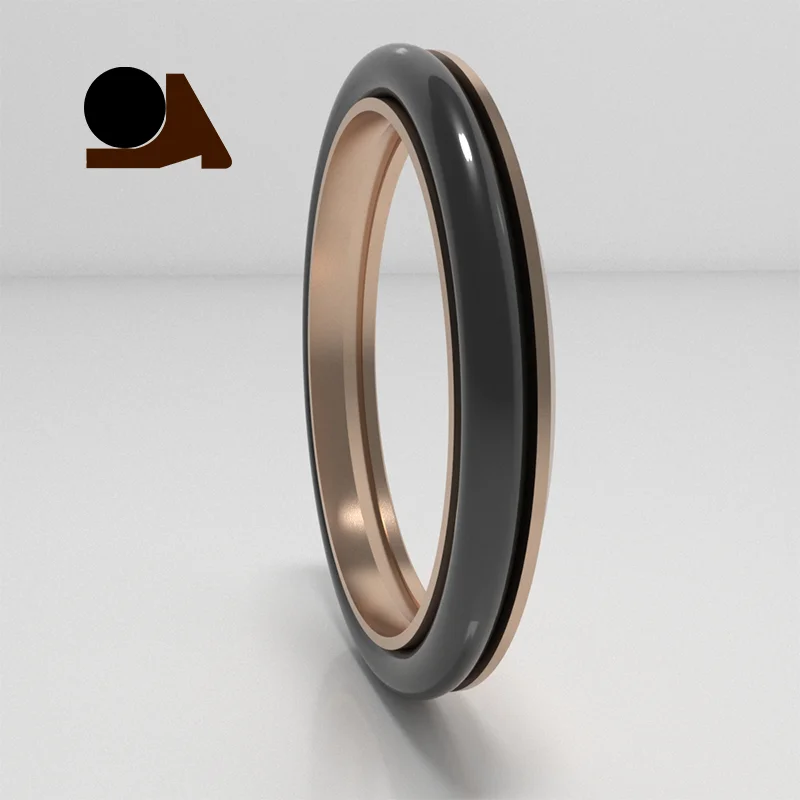

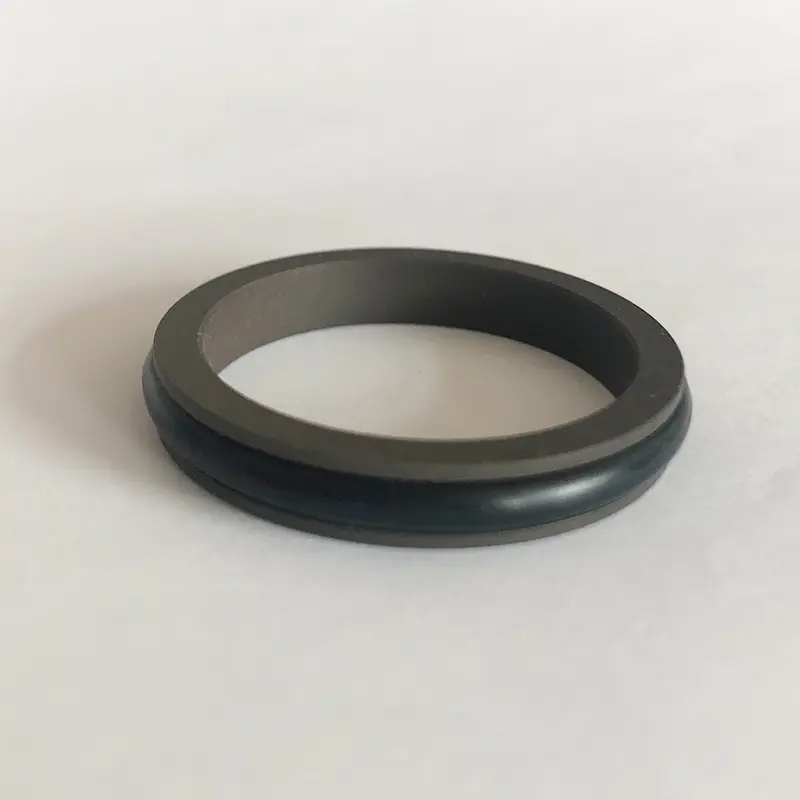

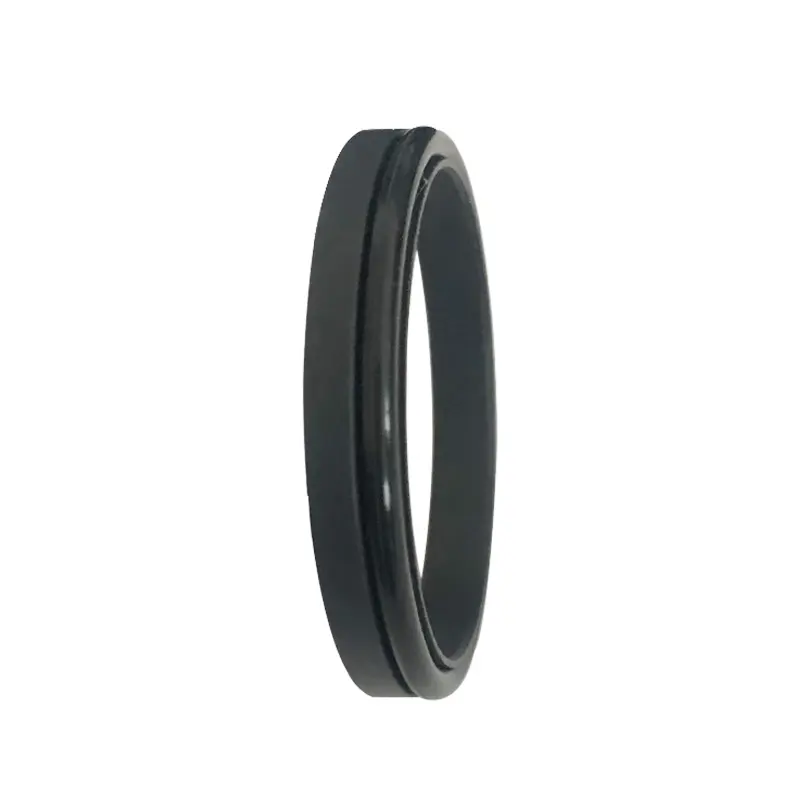

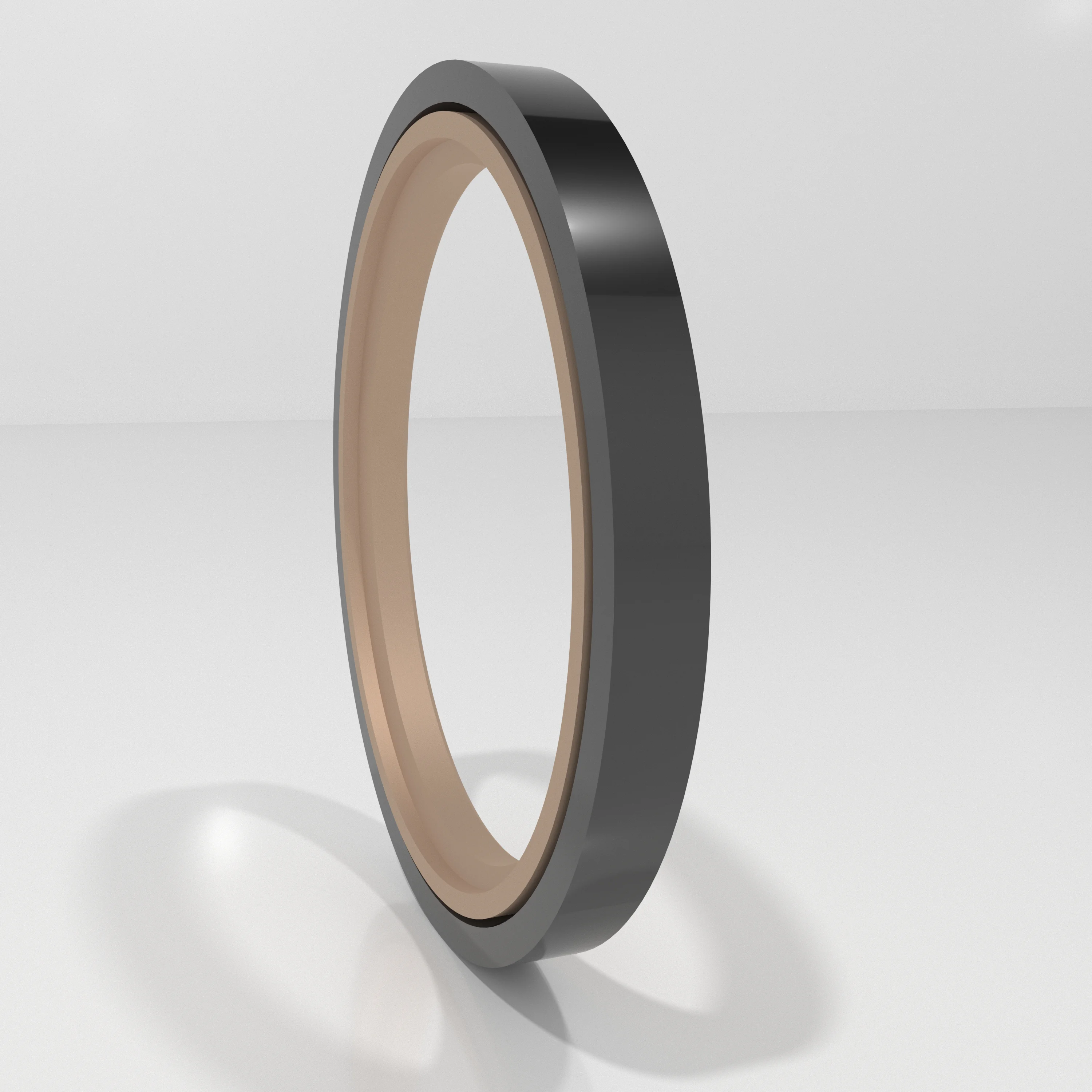

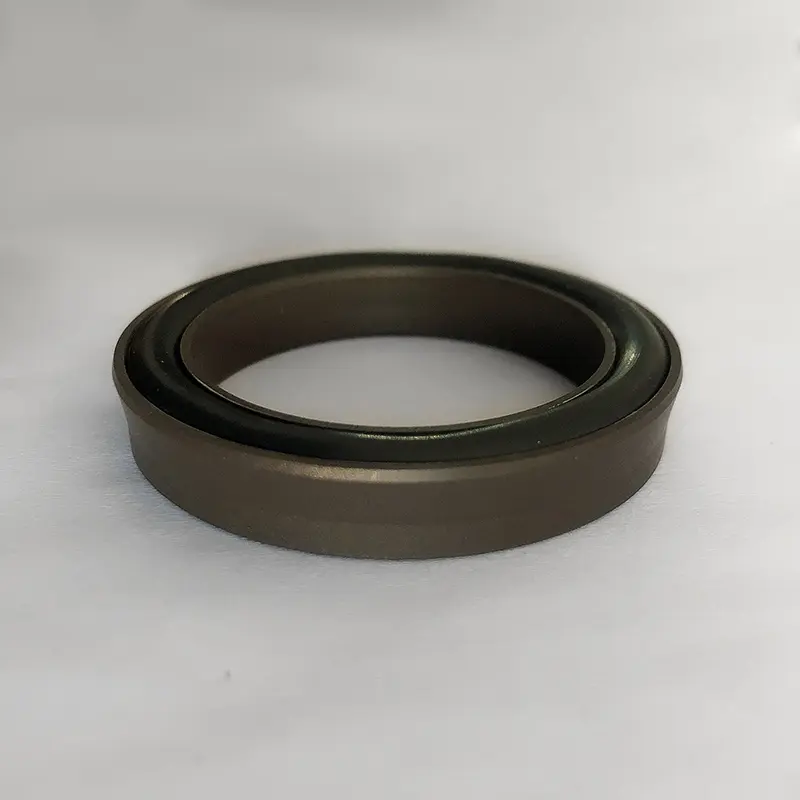

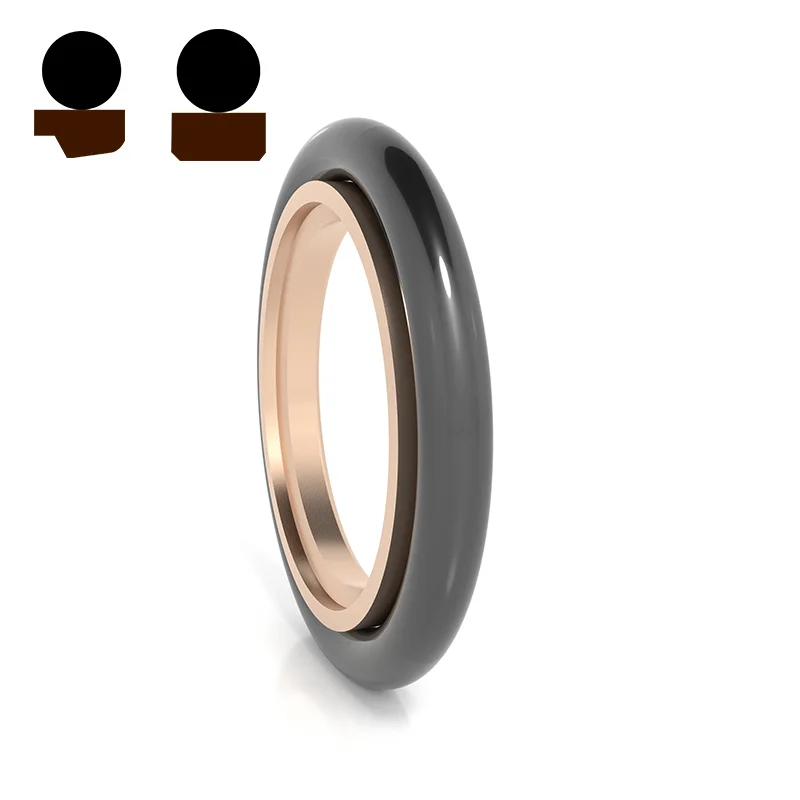

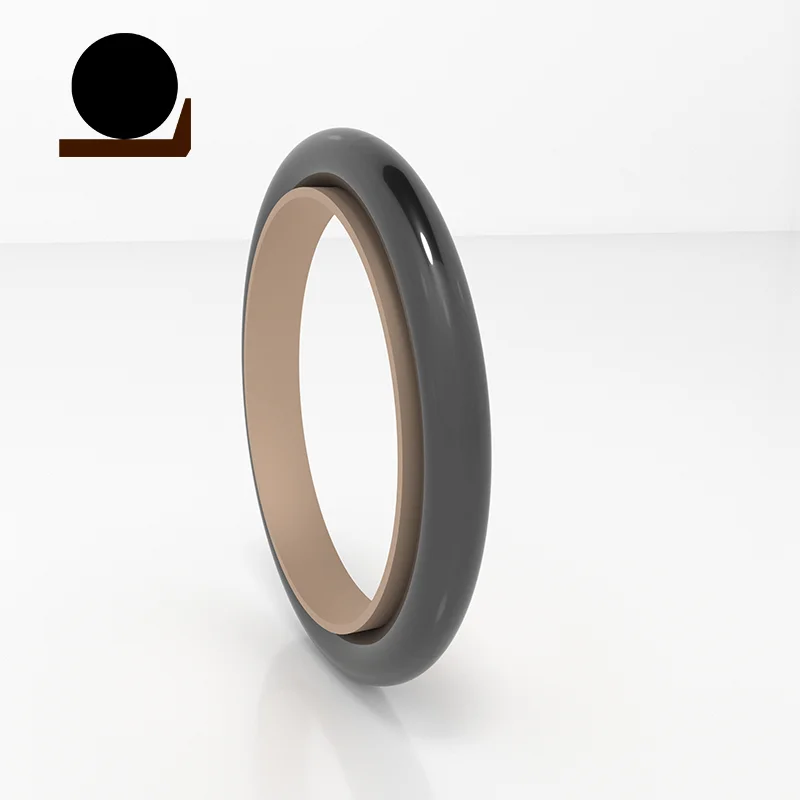

Ruichen이 제공하는 고압 피스톤로드 씰은 PTFE 밀봉 고리와 O 자형 고무 고리로 구성되며, 이는 유압 왕복 운동의 일원 밀봉에 특별히 사용됩니다. 일치하는 O- 링에 따라 RC01-RC14 시리즈로 나뉩니다. 작동 할 때 O- 링은 씰링 링의 마모를 보상하기 위해 방사형 힘을 제공하며 밀봉 링의 얇은 립 설계는 적합합니다. 두 사람은 함께 작동하여 좋은 밀봉 효과를 만듭니다.

우리의 고압 피스톤로드 씰은 산업용 유압 시스템, 굴삭기 및 엔지니어링 머신의 굴삭기 및 로더, 자동차 제조 및 유지 보수의 유압 부품, 항공 우주의 랜딩 기어 및 액츄에이터, 선박 건물의 유압식 스티어링 기어 및 윈드로드에 널리 사용됩니다. 유압 시스템의 안정적인 작동을 효과적으로 보장하고 누출을 피할 수 있습니다.

제품 기능 및 응용 프로그램 :

특징:

1. 고압 피스톤로드 씰은 유압 및 공압 응용 분야에 사용될 수 있습니다.

2. 밀봉 성능은 압력 밀봉 조건이 높든 저압 씰링 조건이든 항상 좋습니다.

3. 낮은 마찰, 작은 시작 저항, 부드러운 움직임, 동일한 동적 및 정적 마찰, 크리핑 없음.

4. 씰은 오일이없는 윤활 씰링에 적합한 긴 수명을 가지고 있습니다.

5. 작은 구조 공간과 쉬운 설치 및 유지 보수.

해당 작업 조건 :

고압 피스톤로드 씰의 적용 가능한 작업 조건 (한계 값이 동시에 나타나지 않아야합니다)

윤곽	모델	압력 (MPA)	온도 (℃)	속도 (m/s)	메디아
	RC01/RC02	≤70	-35 ~+100 (일치 O- 링 NBR)	≤6	유압 오일, 화염 지연 유체 (HFA/HFB), 가스 등
			-20 ~+180 (일치 O- 링 FKM)
	RC03/RC04	≤100	-35 ~+100 (일치 O- 링 NBR)	≤6	유압 오일, 화염 지연 유체 (HFA/HFB), 가스 등
			-20 ~+180 (일치 O- 링 FKM)
	RC05	≤200	-35 ~+100 (일치 O- 링 NBR)	≤6	미네랄 기반 유압 오일, 화염 지연 유체 (HFA/HFB), 물 등
			-20 ~+180 (일치 O- 링 FKM)
	RC06/RC07	≤100	-35 ~+100 (일치 O- 링 NBR)	≤6	미네랄 기반 유압 오일, 화염 지연 유체 (HFA/HFB), 가스 등
			-20 ~+180 (일치 O- 링 FKM)
	RC08/RC09	≤200	-35 ~+100 (일치 O- 링 NBR)	≤6	미네랄 기반 유압 오일, 화염 지연 유체 (HFA/HFB), 물 등
			-20 ~+180 (일치 O- 링 FKM)
	RC10	≤260	-35 ~+100 (일치 O- 링 NBR)	≤6	미네랄 기반 유압 오일, 화염 지연 유체 (HFA/HFB), 물 등
			-20 ~+180 (일치 O- 링 FKM)
	RC11	≤60	-35 ~+100 (일치 O- 링 NBR)	≤6	미네랄 기반 유압 오일, 화염 지연 유체 (HFA/HFB), 물 등
			-20 ~+180 (일치 O- 링 FKM)
	RC11-B	≤60	-35 ~+100 (일치 O- 링 NBR)	≤6	미네랄 기반 유압 오일, 화염 지연 유체 (HFA/HFB), 물 등
			-20 ~+180 (일치 O- 링 FKM)
	RC12	≤60	-35 ~+100 (일치 O- 링 NBR)	≤6	미네랄 기반 유압 오일, 화염 지연 유체 (HFA/HFB), 물 등
			-20 ~+180 (일치 O- 링 FKM)
	RC13	≤20	-35 ~+100 (일치 O- 링 NBR)	≤6	미네랄 기반 유압 오일, 화염 지연 유체 (HFA/HFB), 가스 등
			-20 ~+180 (일치 O- 링 FKM)
	RC14	≤20	-35 ~+100 (일치 O- 링 NBR)	≤6	미네랄 기반 유압 오일, 화염 지연 유체 (HFA/HFB), 가스 등
			-20 ~+180 (일치 O- 링 FKM)

재료 선택 :

1. 일치하는 O- 링 재료를 선택할 수 있습니다 : R01 니트릴 고무 (NBR), RO2 플루오로 루버 (FKM) 등

2. 밀봉 반지 재료 : PTFE1, PTFE2, PTFE3, PTFE4, PU 등

주문 예 : (일부 모델 만 표시되면 특정 주문 모델은 저희에게 연락하십시오)

주문 모델 RC01-80X89.6X7.8-PTFE3-R01

모델로드 직경 x 그루브 직경 x 그루브 폭

주문 모델 RC03—80X89X10-PTFE3-R01
모델로드 직경 x 그루브 직경 x 그루브 폭

주문 모델 RC06—80X89.9X9.2-PTFE3-R01
모델로드 직경 x 그루브 직경 x 그루브 폭

주문 모델 RC08-80X90.2X11.2-PTFE3-R01 모델로드 직경 X 그루브 직경 X 그루브 폭 이중 물질 코드

명세서:

(일부 모델 만 표시됩니다. 특정 주문 모델은 저희에게 연락하십시오)

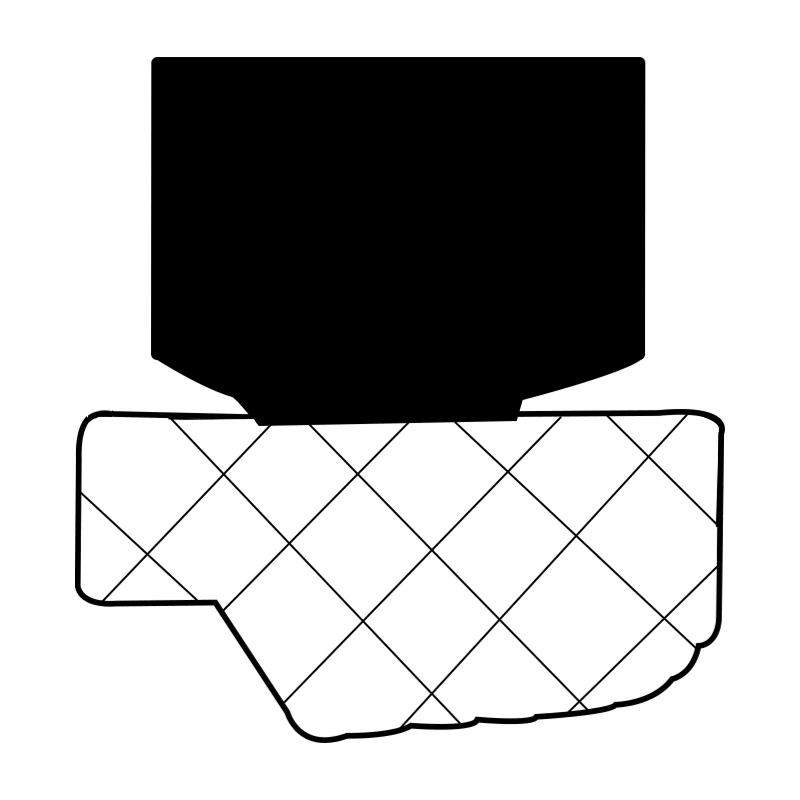

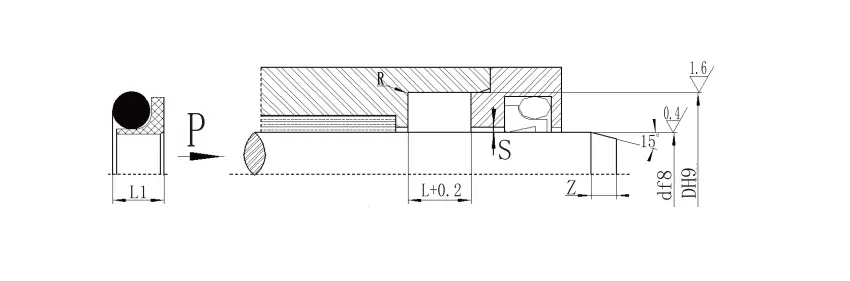

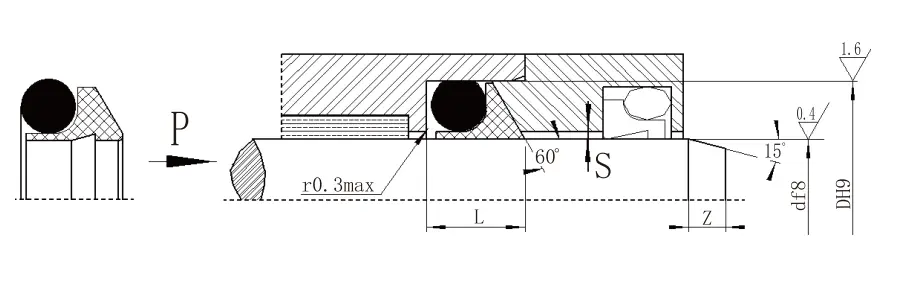

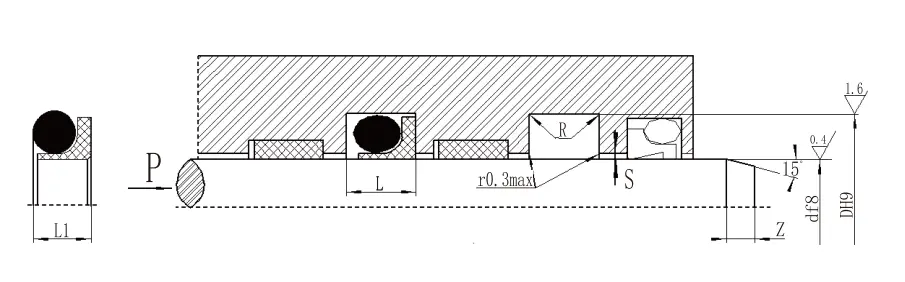

4.1 RC01 사양 (사양 테이블의 모든 크기의 제품을 생성 할 수 있음)
DF8 표준 유형 RC01	DF8 가벼운 하중 RC01-Q	DF8 무거운 짐 RC01-Z	D H9	L⁺⁰^.²	L1	r맥스	S_맥스		Z_최소	d₀
DF8 표준 유형 RC01	DF8 가벼운 하중 RC01-Q	DF8 무거운 짐 RC01-Z	D H9	L⁺⁰^.²	L1	r맥스	<20mpa	<40mpa	Z_최소	d₀
-	5 ~ 17.9	-	D+3.5	3.2	2.8	0.3	0.2	0.15	3	1.8
5 ~ 17.9	18 ~ 39.9	-	D+5.0	4.2	3.8	0.4	0.25	0.15	4	2.65
18 ~ 39.9	40 ~ 108.9	5 ~ 17.9	D+6.6	5.2	4.7	0.4	0.25	0.2	5	3.55
40 ~ 108.9	109 ~ 629	18 ~ 39.9	D+9.6	7.8	7	0.5	0.3	0.2	7	5.3
109 ~ 629	630 ~ 999	40 ~ 108.9	D+12.5	9.8	8.8	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	109 ~ 629	D+15.2	11.6	10.6	0.7	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	630 ~ 999	D+17.8	14.8	13.5	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D+21.2	17.8	16.3	1	0.7	0.6	20	12.0
참고 : 1. ≤30mm의 경우 열린 그루브를 사용하는 것이 좋습니다.
2. Integral (Closed) 그루브 씰 설치에 대해서는 회사 설치 안내서를 참조하십시오. 3. 압력> 40mpa의 경우 씰의 루트 영역은 H8/F8 적합성 공차를 사용합니다.

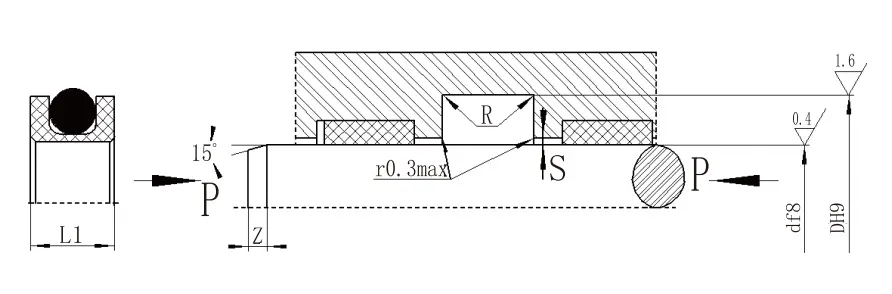

4.1 RC03 사양 매개 변수 테이블 (사양 테이블의 모든 크기의 제품을 생성 할 수 있습니다)
D F8	D H9	L^+0.2	S맥스		Z_최소	d₀
D F8	D H9	L^+0.2	<40mpa	<60mpa	Z_최소	d₀
5 ~ 17	D+4.7	5.2	0.25	0.15	4	2.65
18 ~ 39	D+6.2	6.6	0.25	0.2	5	3.55
40 ~ 108	D+9.0	10	0.3	0.2	7	5.3
109 ~ 670	D+12.0	13.2	0.35	0.25	10	7
671 ~ 999	D+14.6	15.8	0.5	0.3	12	8.6
1000 ~ 1600	D+18	17.4	0.6	0.4	15	10
> 1600	D+21.2	22	0.7	0.6	20	12
참고 : 1. 압력> 60mpa의 경우 씰 뿌리 영역은 H8/F8 적합성 공차를 사용하고 초 고압 씰 Smax <0.05를 사용합니다.
2. 닫힌 그루브 구조를 사용해야하는 경우 회사에 문의하십시오.

4.1 RC06 사양 (사양 테이블의 모든 크기의 제품을 생성 할 수 있음)
D F8 표준 유형 RC06	D F8 가벼운 하중 RC06-Q	D F8 무거운 짐 RC06-Z	D H9	L⁺⁰^.²	L1	r맥스	S_맥스		Z_최소	d₀
D F8 표준 유형 RC06	D F8 가벼운 하중 RC06-Q	D F8 무거운 짐 RC06-Z	D H9	L⁺⁰^.²	L1	r맥스	<20mpa	<40mpa	Z_최소	d₀
-	4 ~ 17.9	-	D+3.6	4	3.6	0.3	0.2	0.15	3	1.8
4 ~ 17.9	18 ~ 39.9	-	D+5.0	5	4.6	0.4	0.25	0.15	4	2.65
18 ~ 39.9	40 ~ 106.9	4 ~ 17.9	D+6.6	6.2	5.6	0.4	0.25	0.2	5	3.55
40 ~ 106.9	107 ~ 630.9	18 ~ 39.9	D+9.9	9.2	8.5	0.5	0.3	0.2	7	5.30
107 ~ 630.9	631 ~ 999	40 ~ 106.9	D+13.0	12.3	10.6	0.6	0.35	0.25	10	7.00
631 ~ 999	1000 ~ 1600	107 ~ 630.9	D+15.2	13.6	12	0.7	0.5	0.3	12	8.6
1000 ~ 1600	≥1600	631 ~ 999	D+18.5	16	14.5	0.8	0.6	0.4	15	10
≥1600	-	1000 ~ 1600	D+22	19	17	1	0.7	0.6	20	12.0
참고 : 1. 샤프트 직경 ≤70mm의 경우 오픈 홈을 사용하는 것이 좋습니다. Integral (Closed) 그루브 씰 설치는 설치 안내서를 참조하십시오.
2. 압력> 40mpa의 경우 씰의 루트 영역은 H8/F8 적합성 공차를 사용합니다.

4.1 RC08 사양 (사양 테이블의 모든 크기의 제품을 생성 할 수 있음)
표준 유형 DF8 RC08	광 하중 DF8 RC08-Q	무거운 하중 DF8 RC08-Z	그루브 직경 D H9	그루브 너비 L+0.2	씰 높이 L1	둥근 모서리 r맥스	방사형 클리어런스 s_맥스		모따기 Z_최소	O- 링 와이어 디아 메이트 디₀
표준 유형 DF8 RC08	광 하중 DF8 RC08-Q	무거운 하중 DF8 RC08-Z	그루브 직경 D H9	그루브 너비 L+0.2	씰 높이 L1	둥근 모서리 r맥스	<20mpa	<60mpa	모따기 Z_최소	O- 링 와이어 디아 메이트 디₀
-	5 ~ 17.9	-	D+3.6	4.7	4.2	0.3	0.2	0.15	3	1.8
5 ~ 17.9	18 ~ 39.9	-	D+5.2	6.1	5.5	0.4	0.25	0.15	4	2.65
18 ~ 39.9	40 ~ 108.9	5 ~ 17.9	D+6.8	8	7	0.4	0.25	0.2	5	3.55
40 ~ 108.9	109 ~ 629	18 ~ 39.9	D+10.2	11.2	10	0.5	0.3	0.2	7	5.30
109 ~ 629	630 ~ 999	40 ~ 108.9	D+13.4	14.2	12.7	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	109 ~ 629	D+16.0	16.2	14.5	0.7	0.5	0.3	12	8.6
1000 ~ 159	≥1600	630 ~ 999	D+18.8	18.6	16.8	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D+22.8	21.8	19.8	1.0	0.7	0.6	20	12.0
참고 : 1. 닫힌 그루브가 필요한 경우 회사에 문의하십시오.
2. 압력> 60mpa, 루트 H8/F8 매칭 공차, 초고 압력 씰 Smax <0.05.

High Pressure Piston Rod Seals
