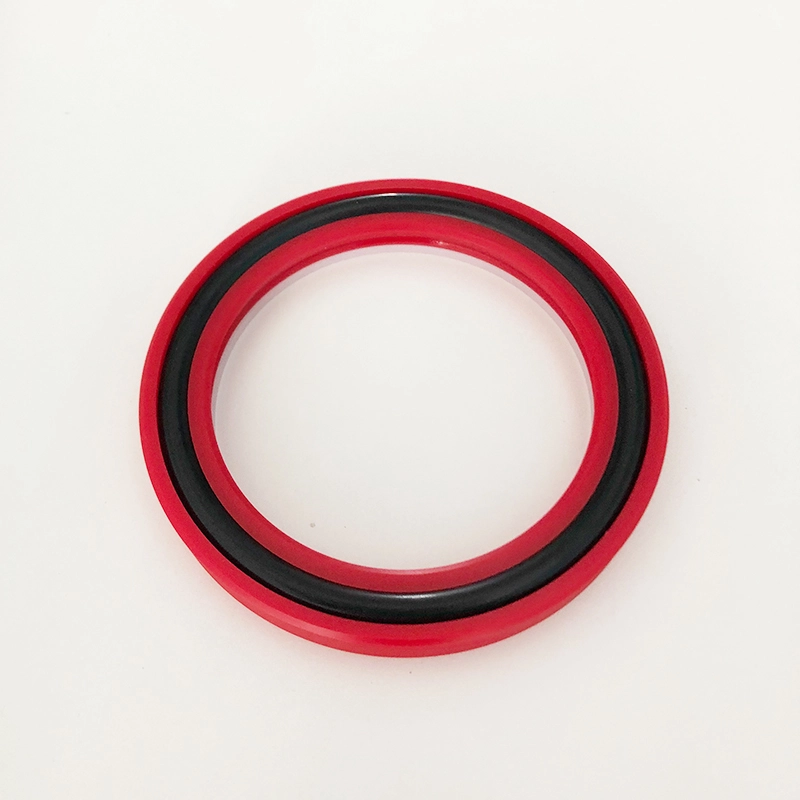

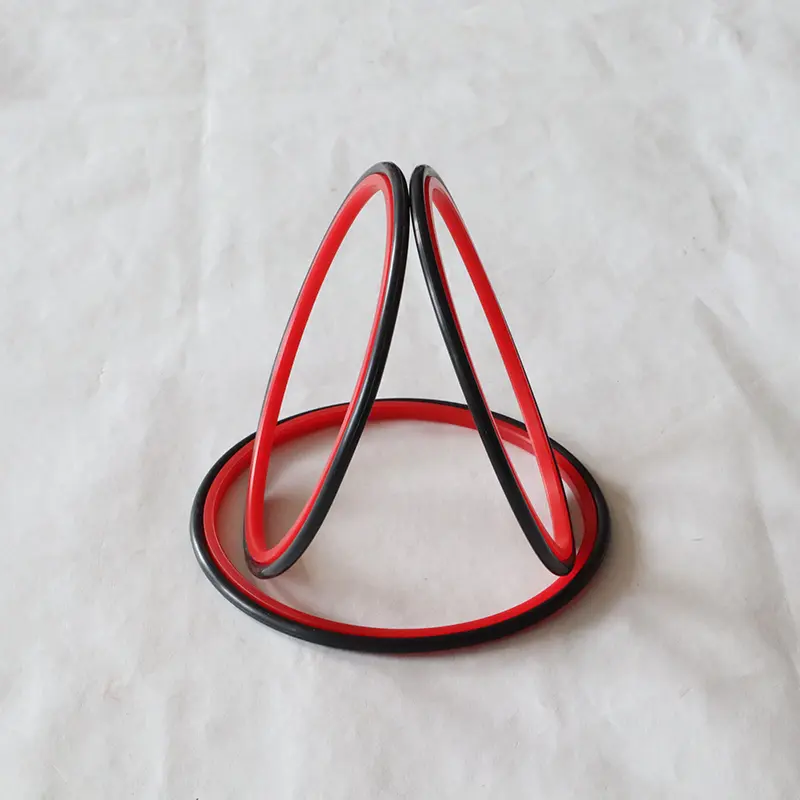

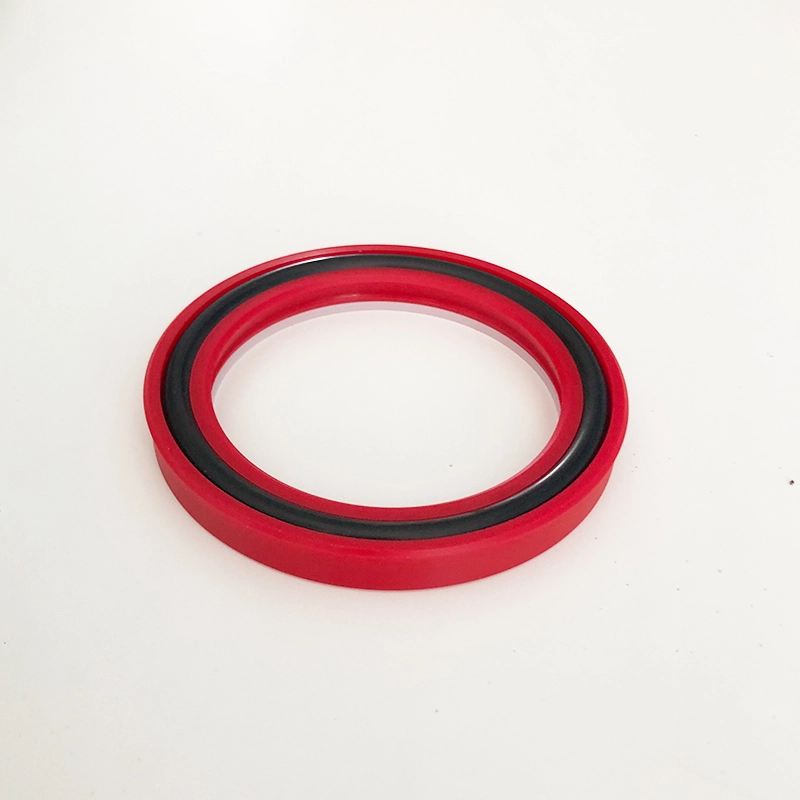

Ruichen Seals는 물개 및 밀봉 재료의 생산 및 개발에 대한 광범위한 경험을 가지고 있습니다. 유압 피스톤로드 씰에는 다양한 모델이 포함됩니다. 아래의 자세한 정보를 기반으로 적절한 선택을하거나 저희에게 연락하여보다 적합하고 맞춤형 밀봉 솔루션을 얻을 수 있습니다.

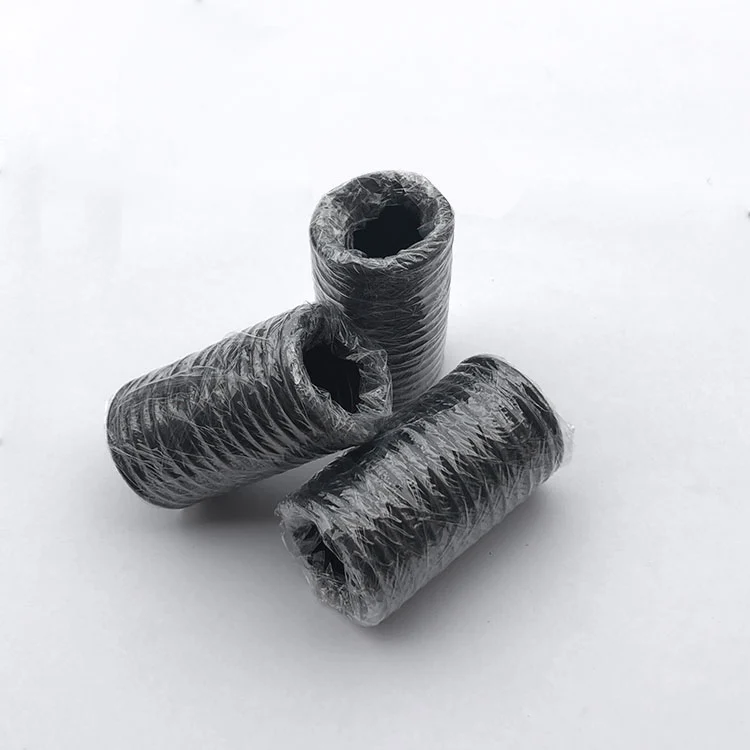

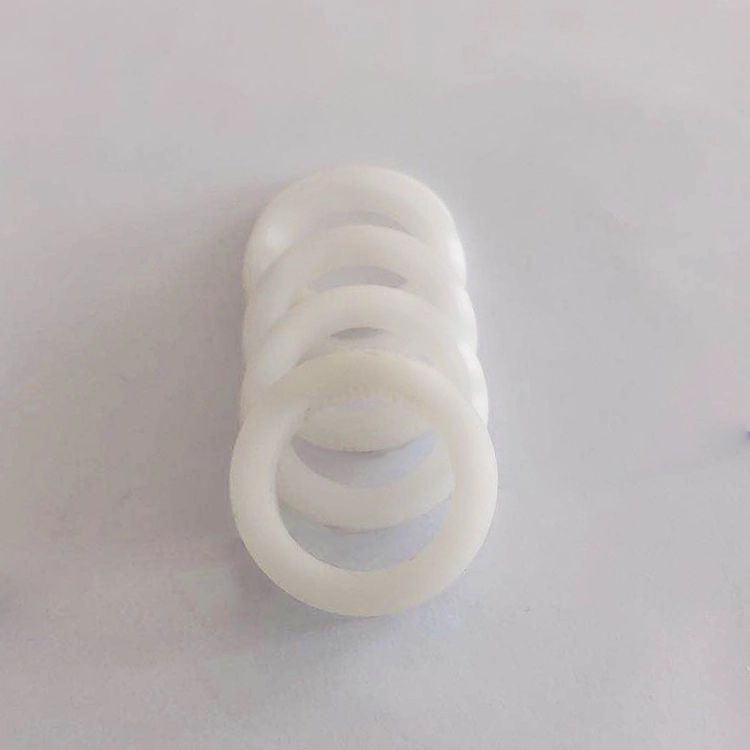

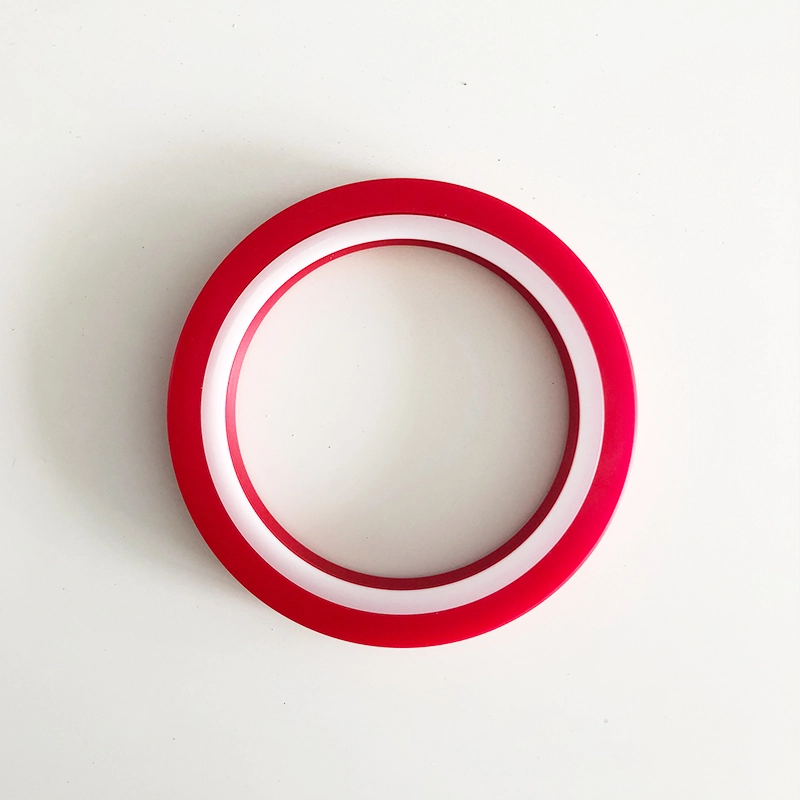

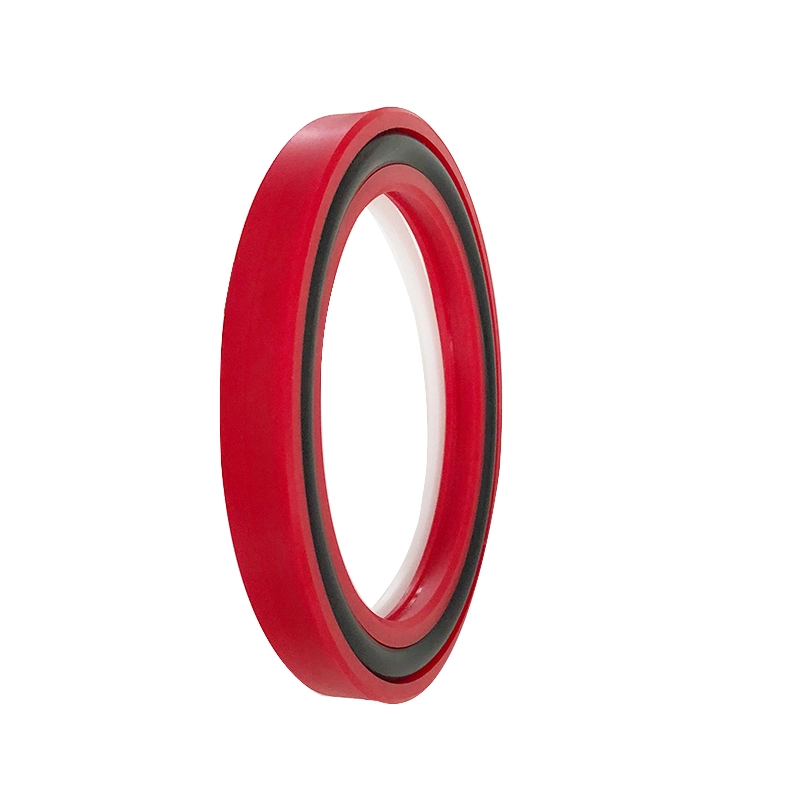

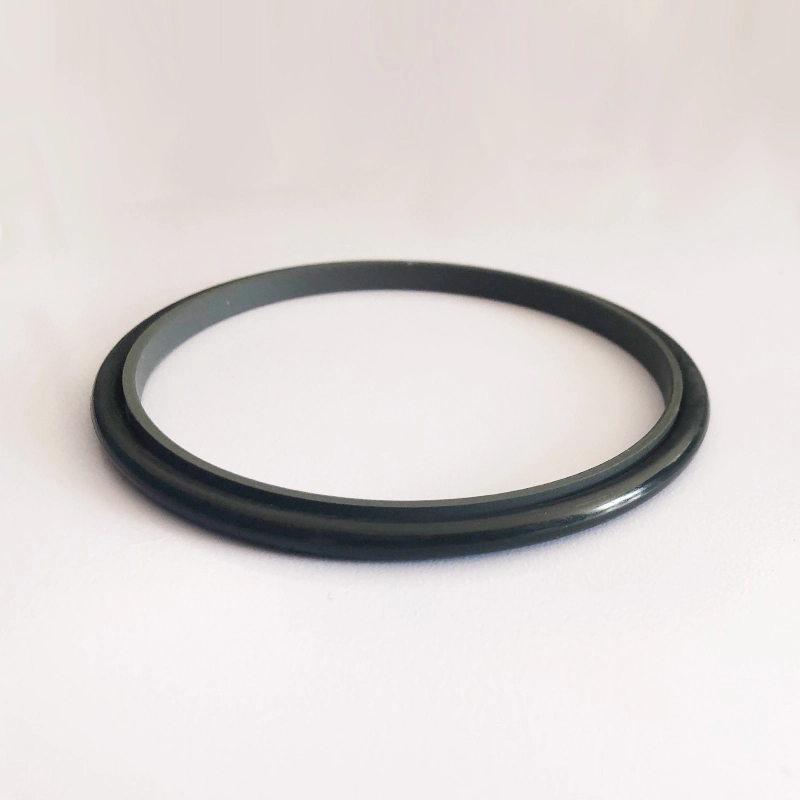

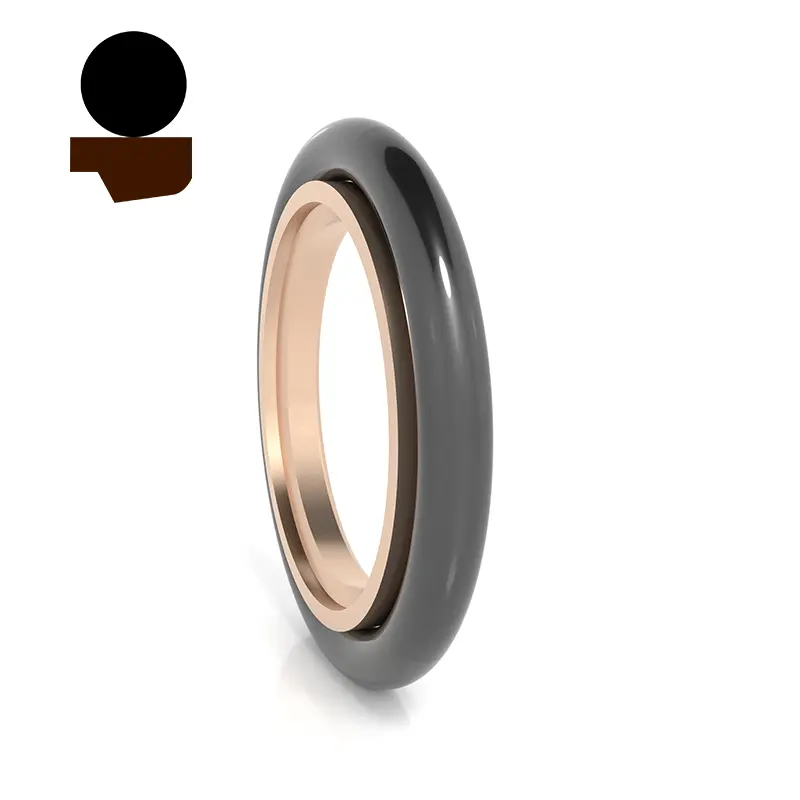

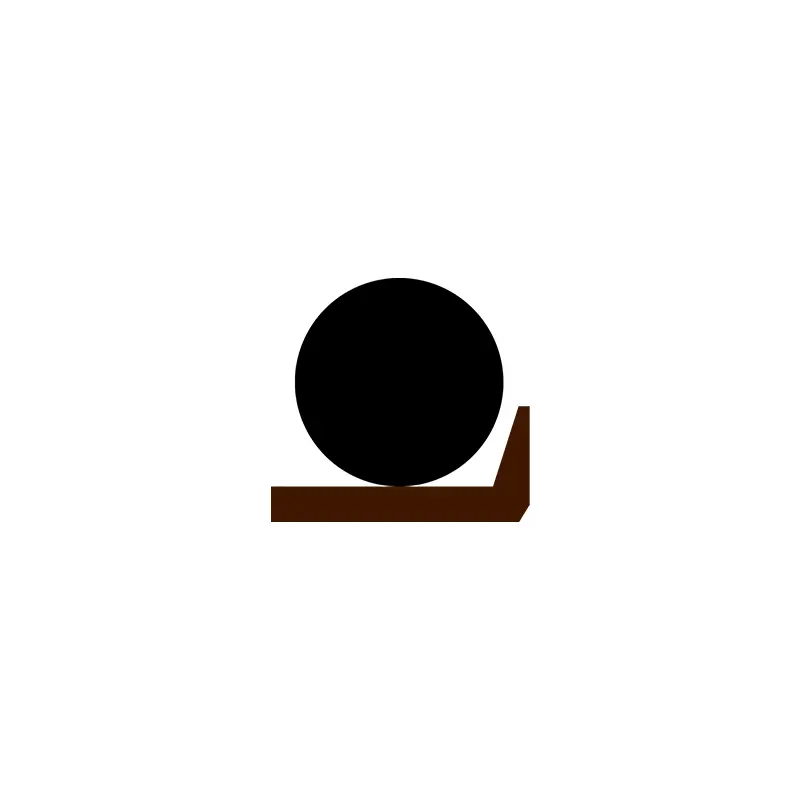

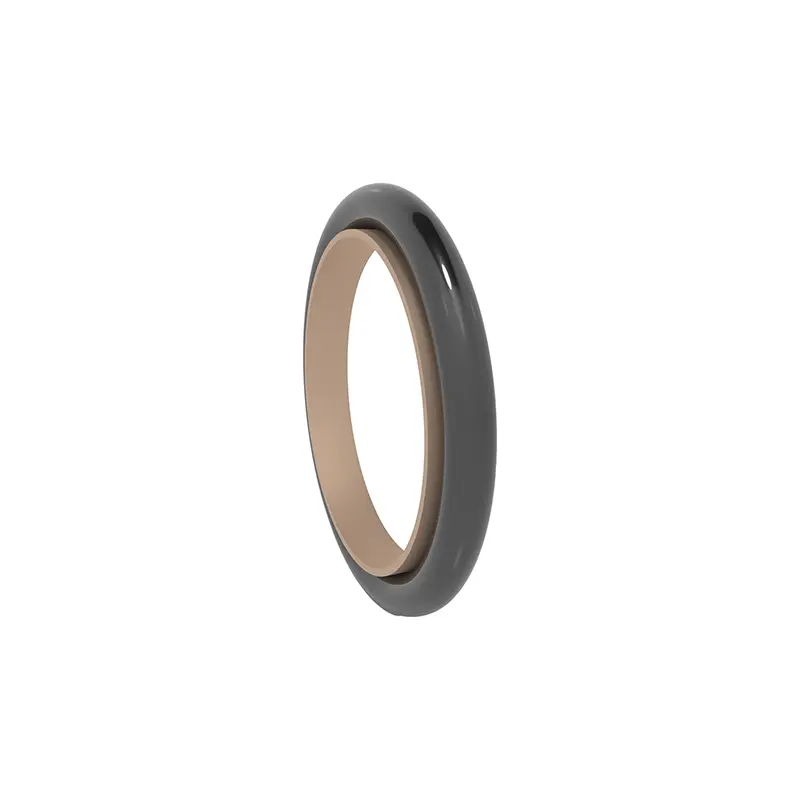

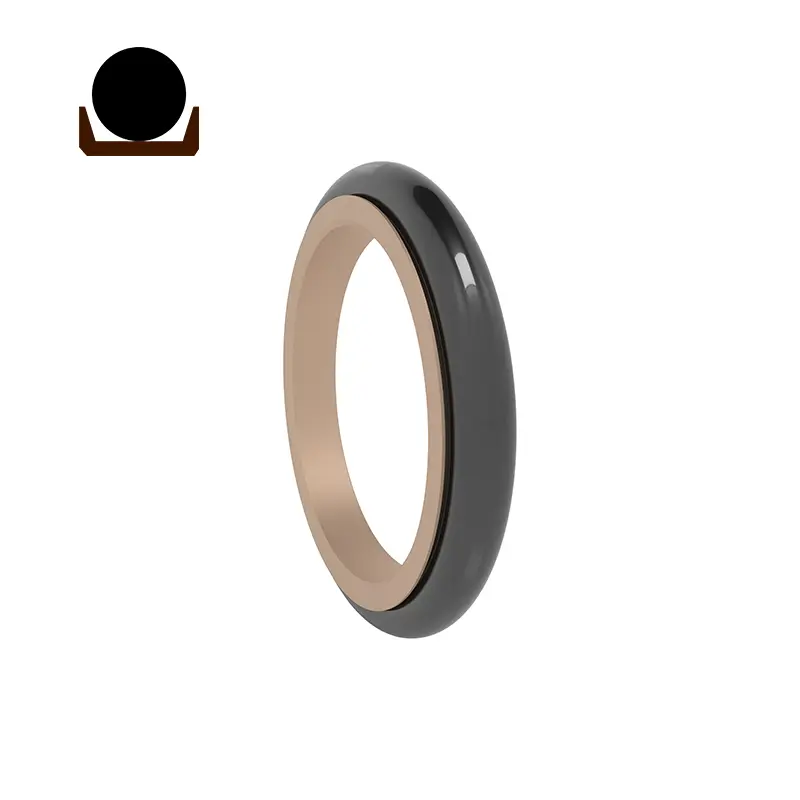

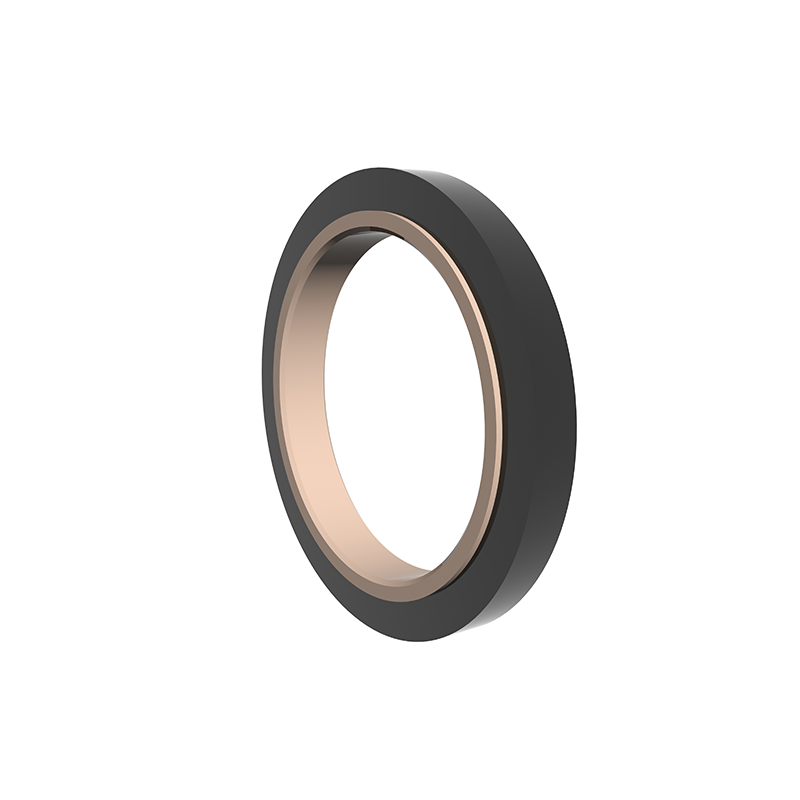

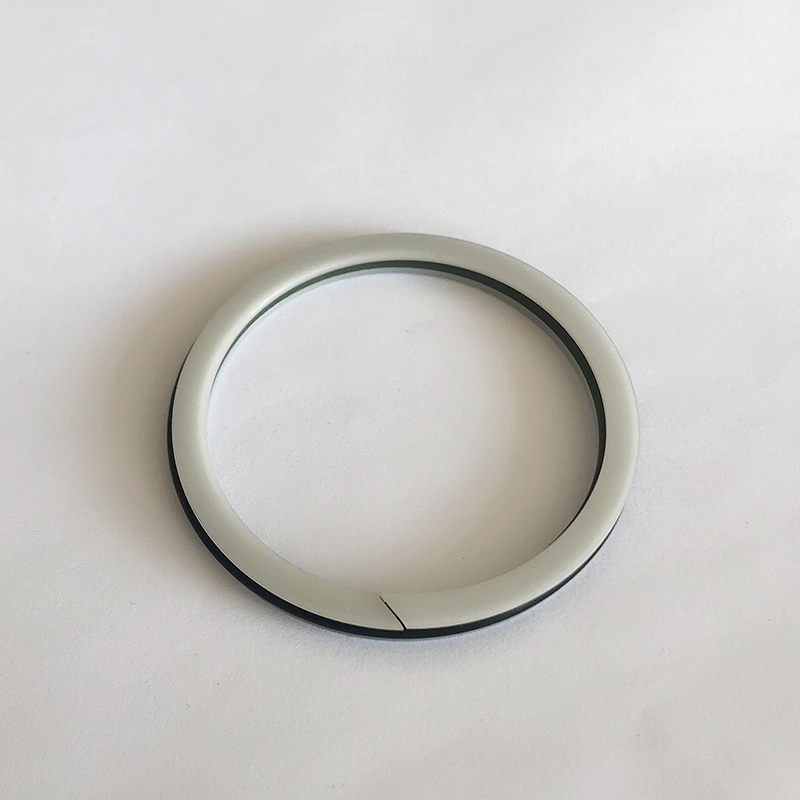

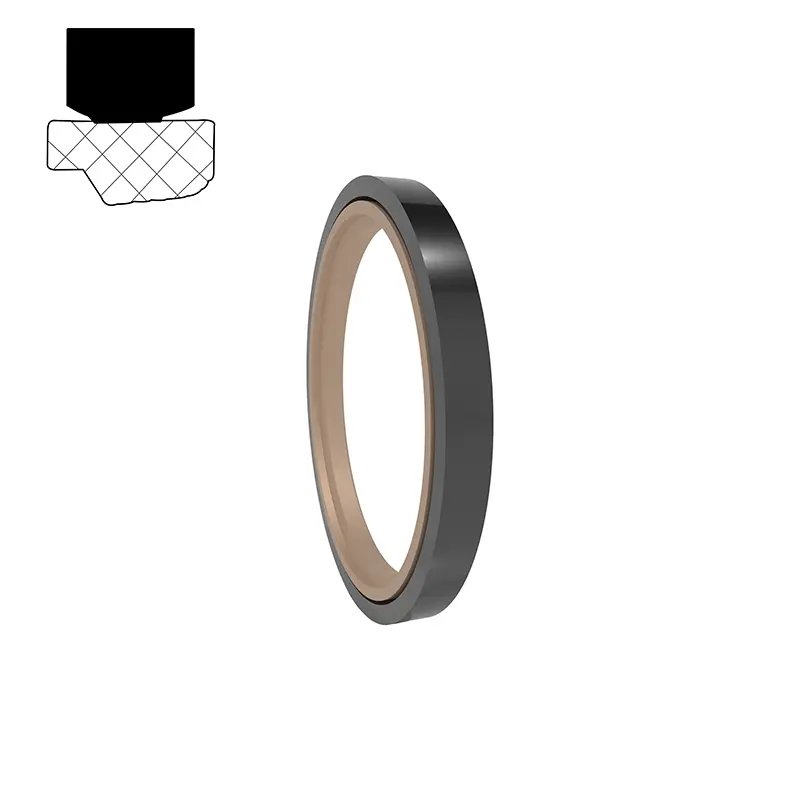

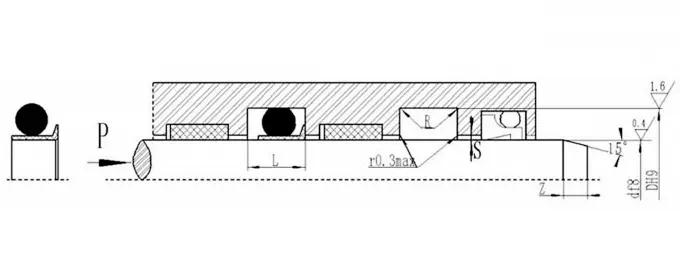

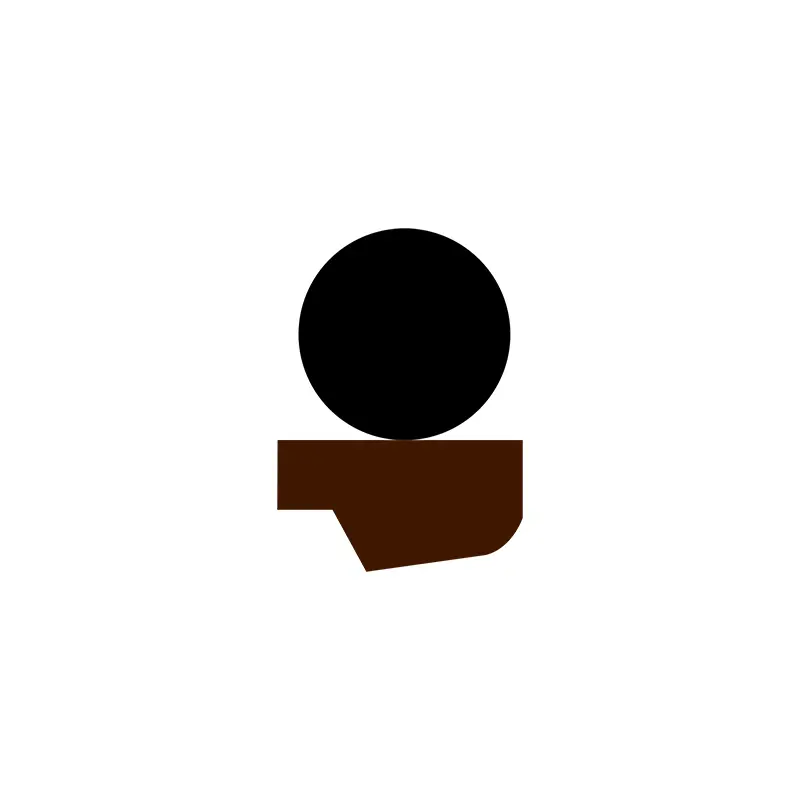

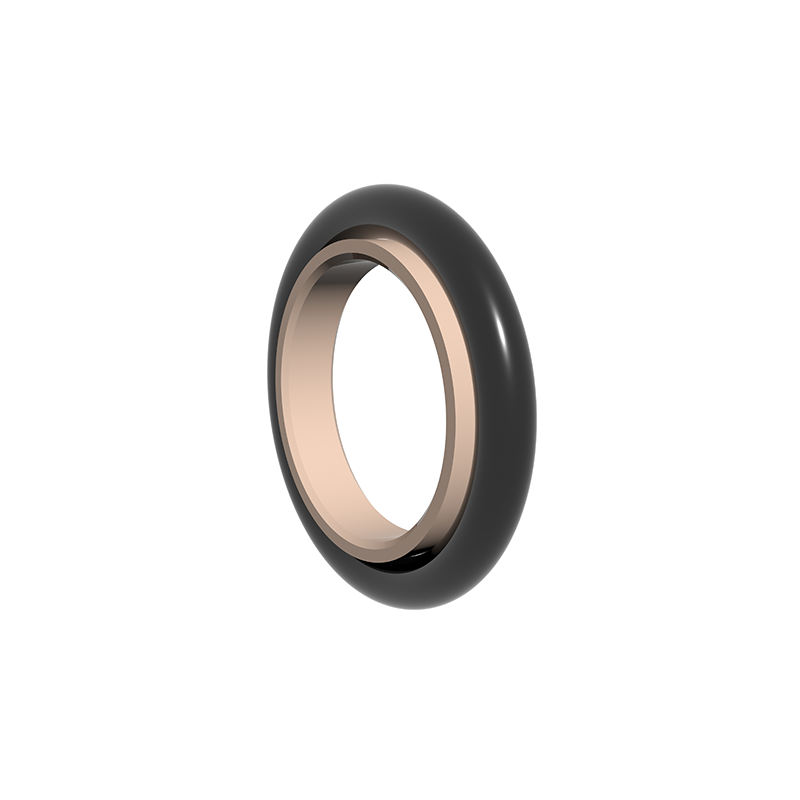

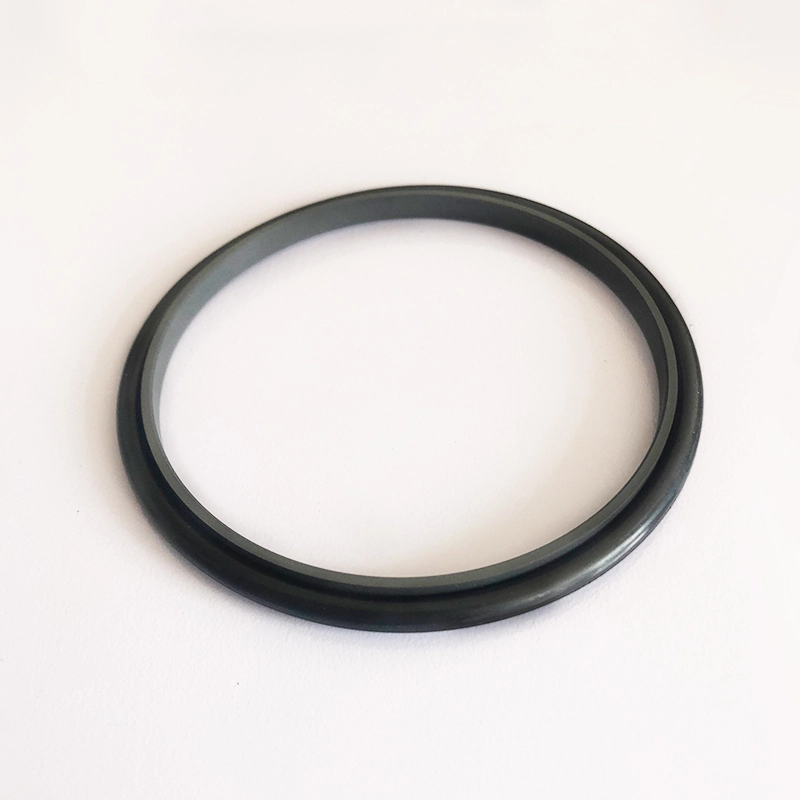

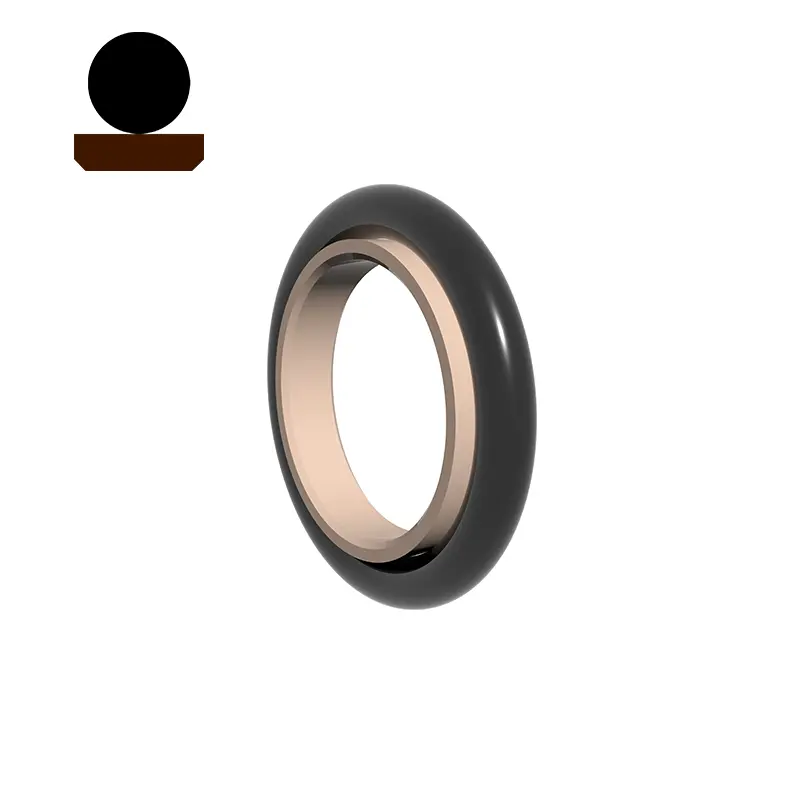

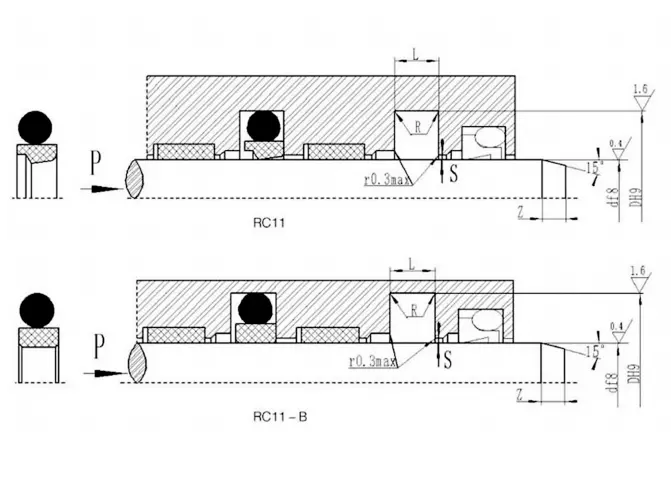

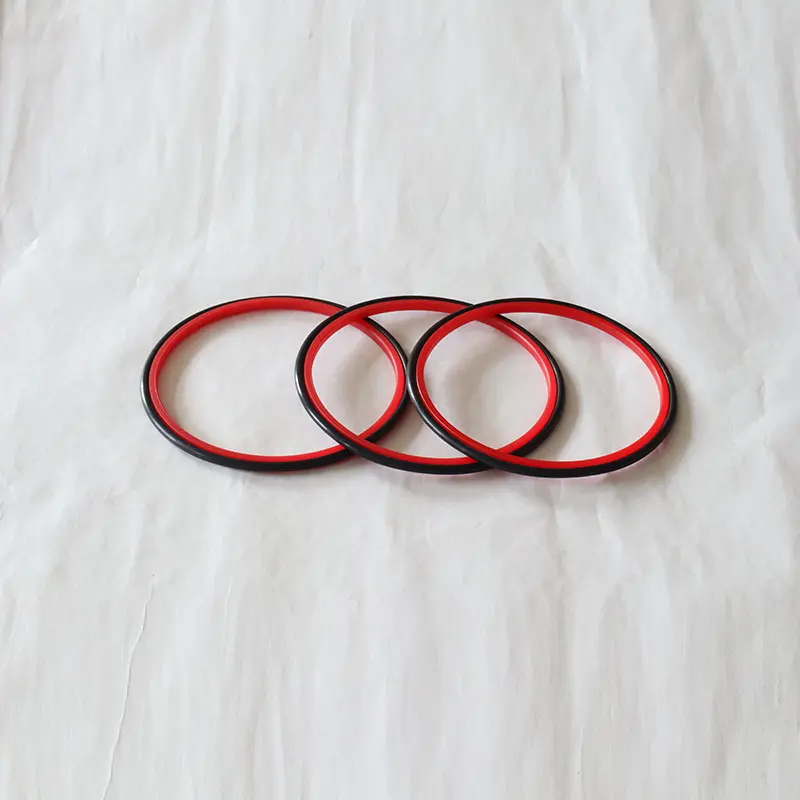

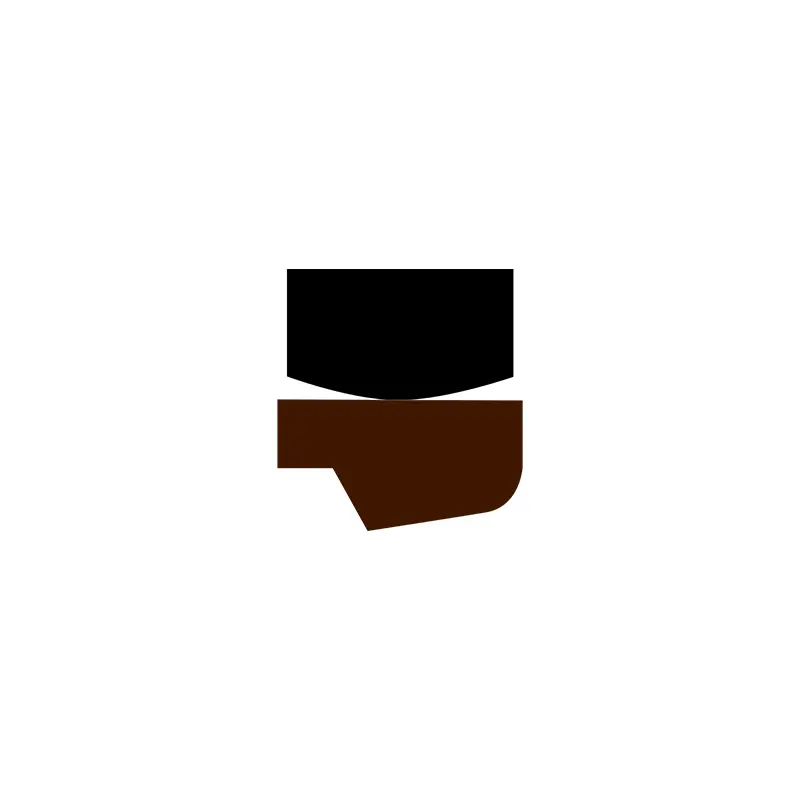

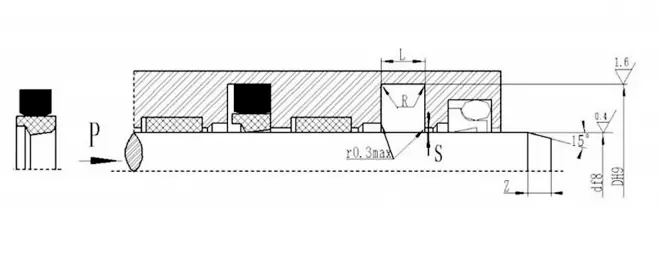

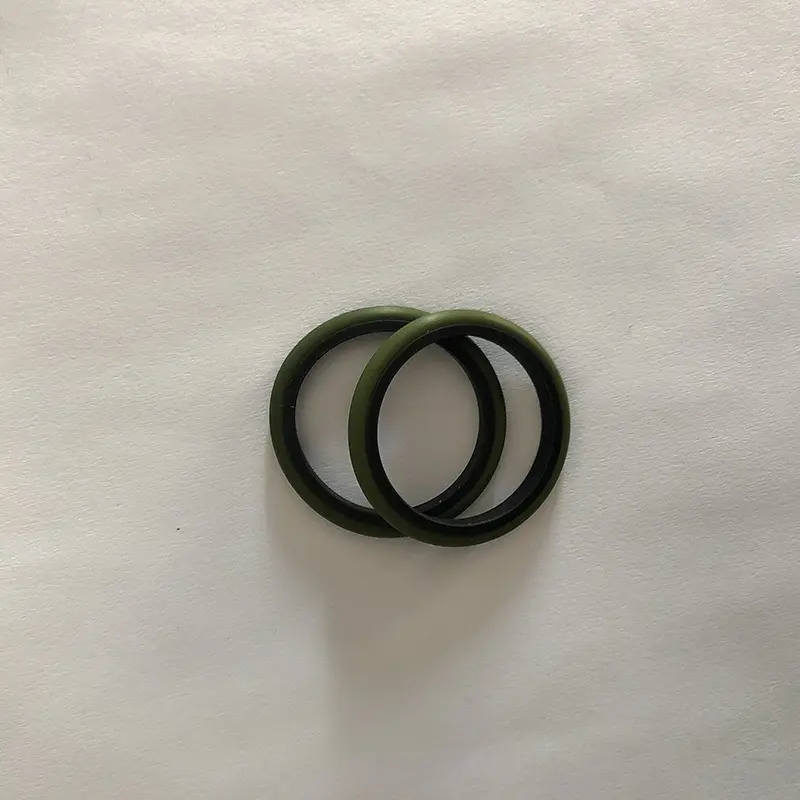

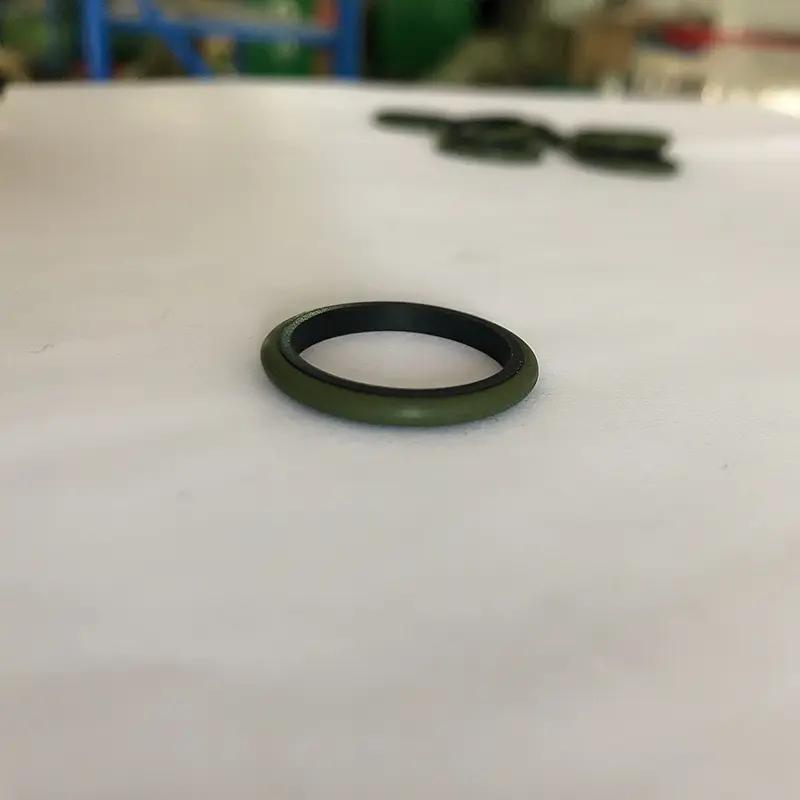

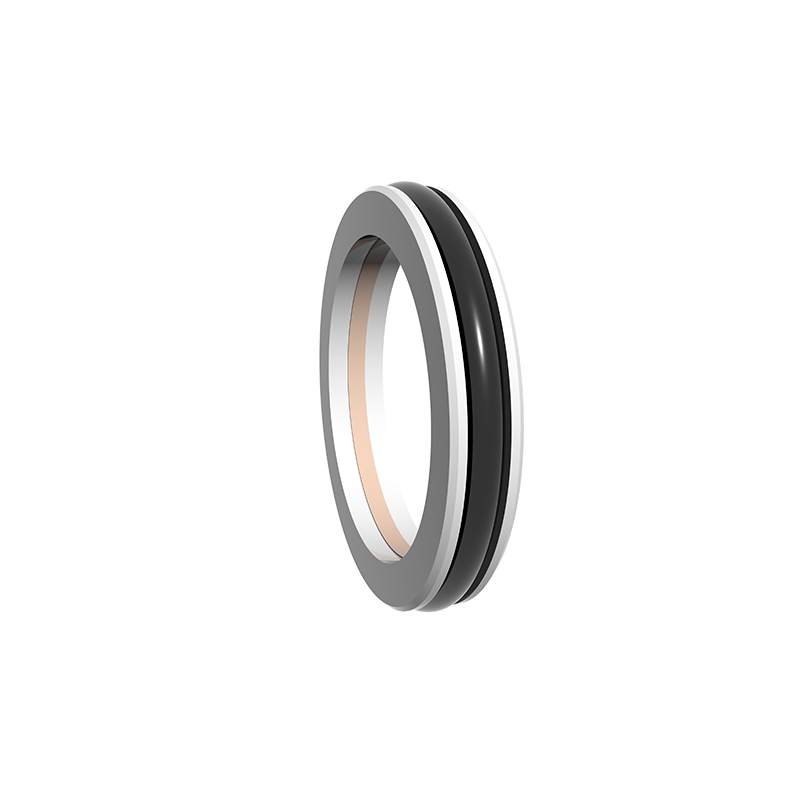

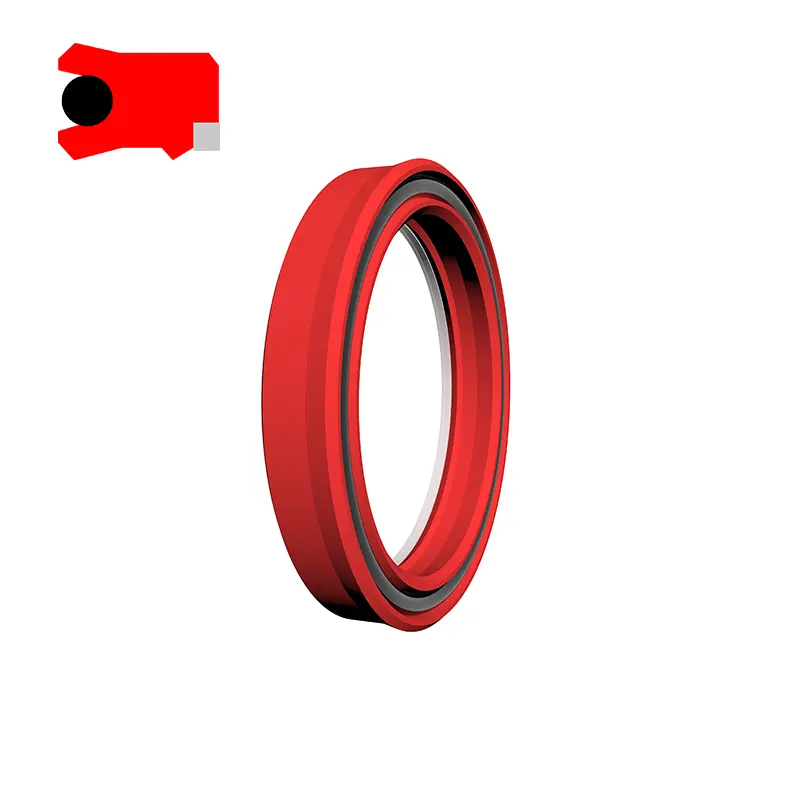

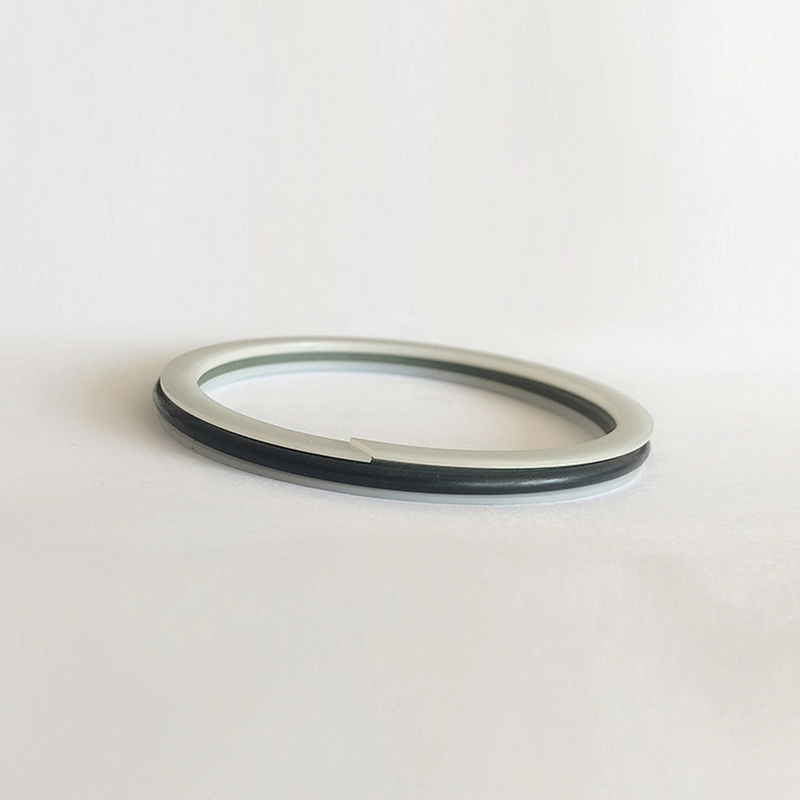

RC11은 유압 왕복 운동 단방향 압력 밀봉에 적합한 채워진 PTFE 계단 밀봉 링 및 O- 형 고무 고리로 구성됩니다.

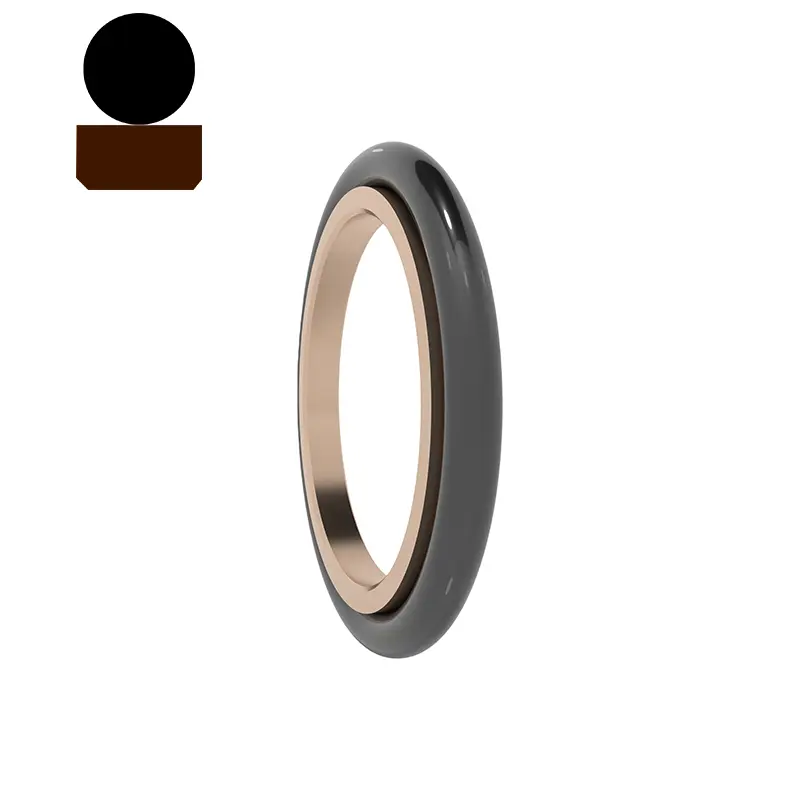

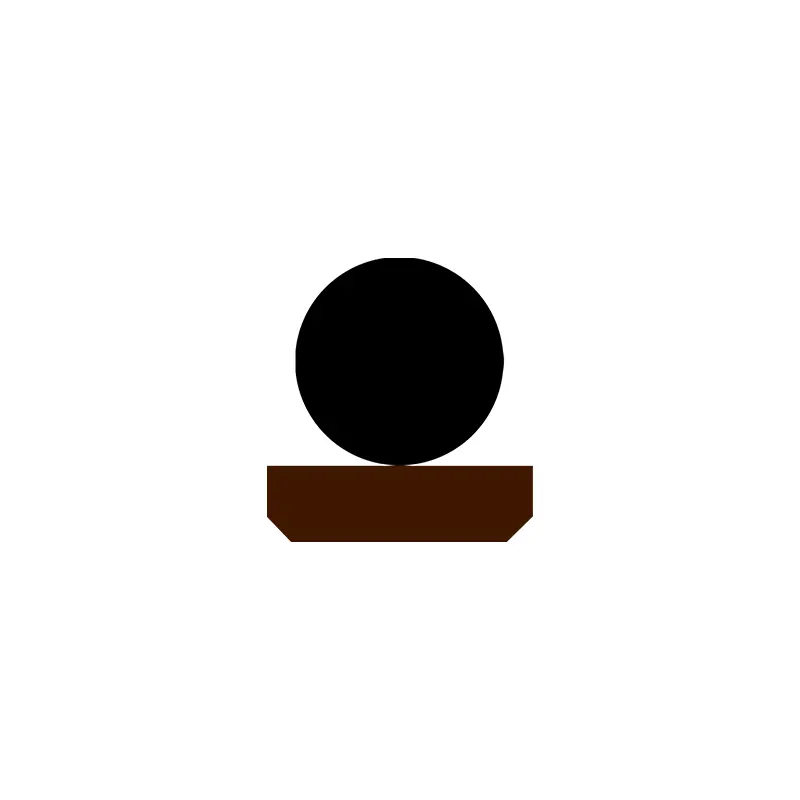

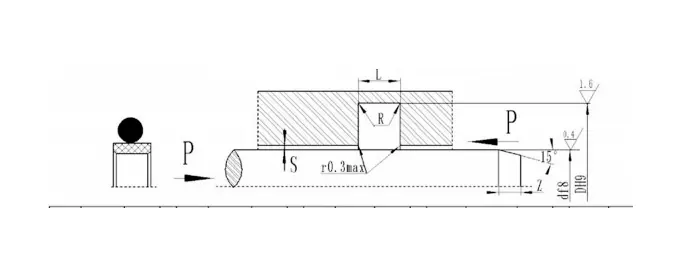

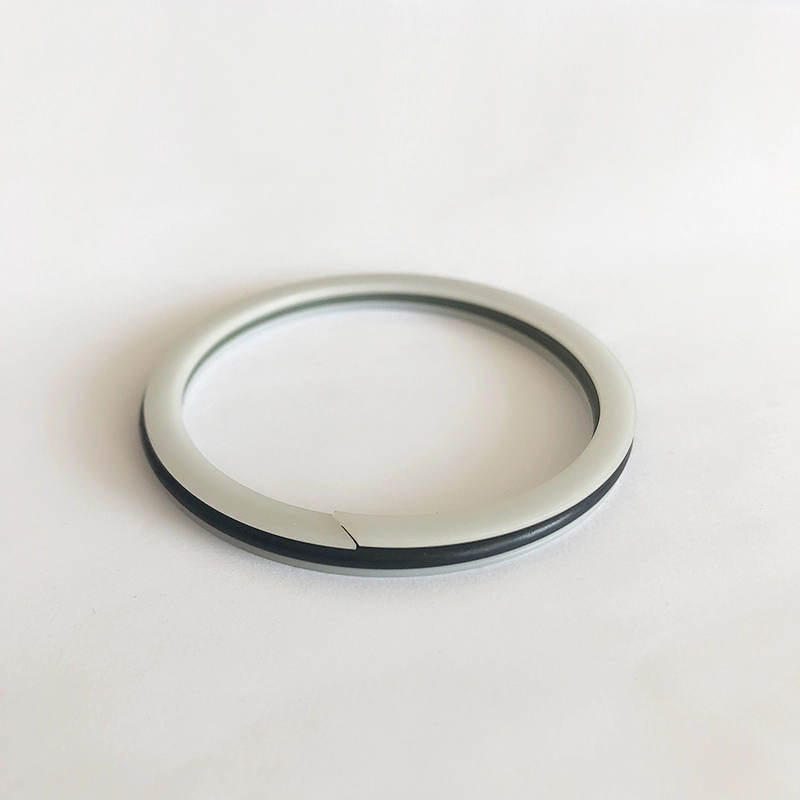

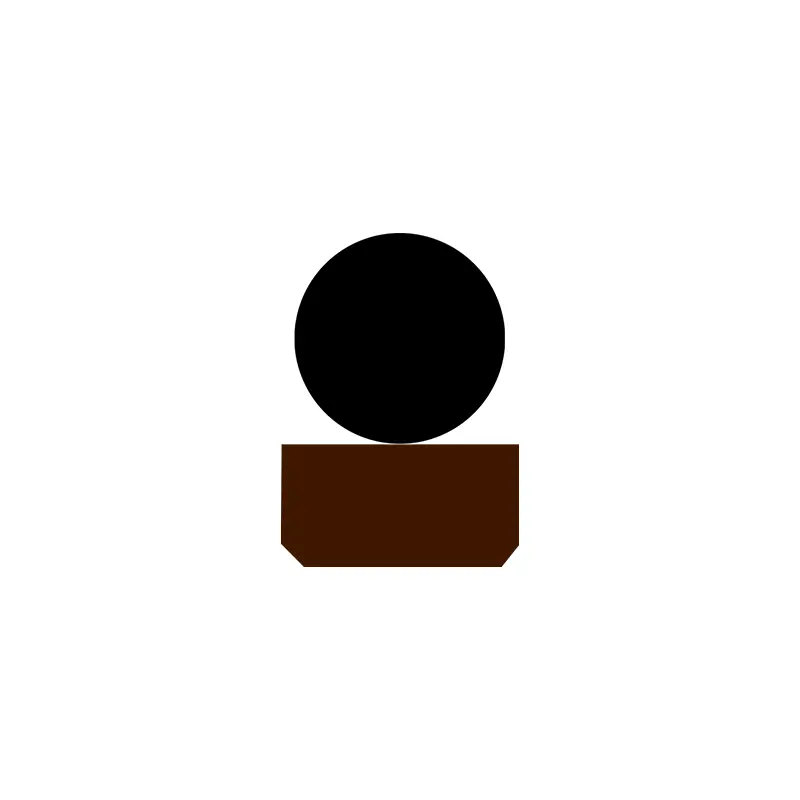

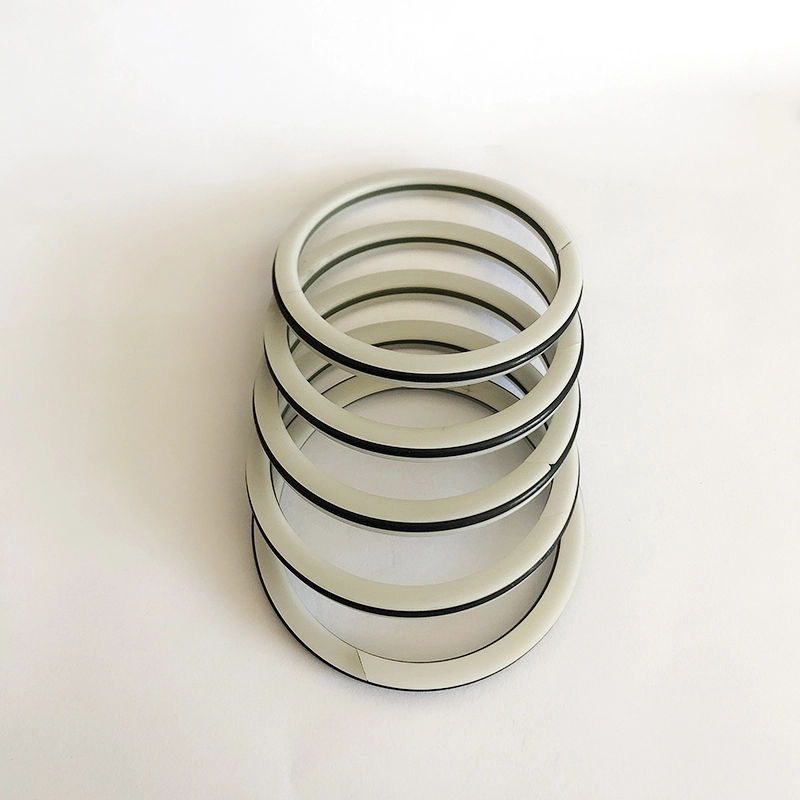

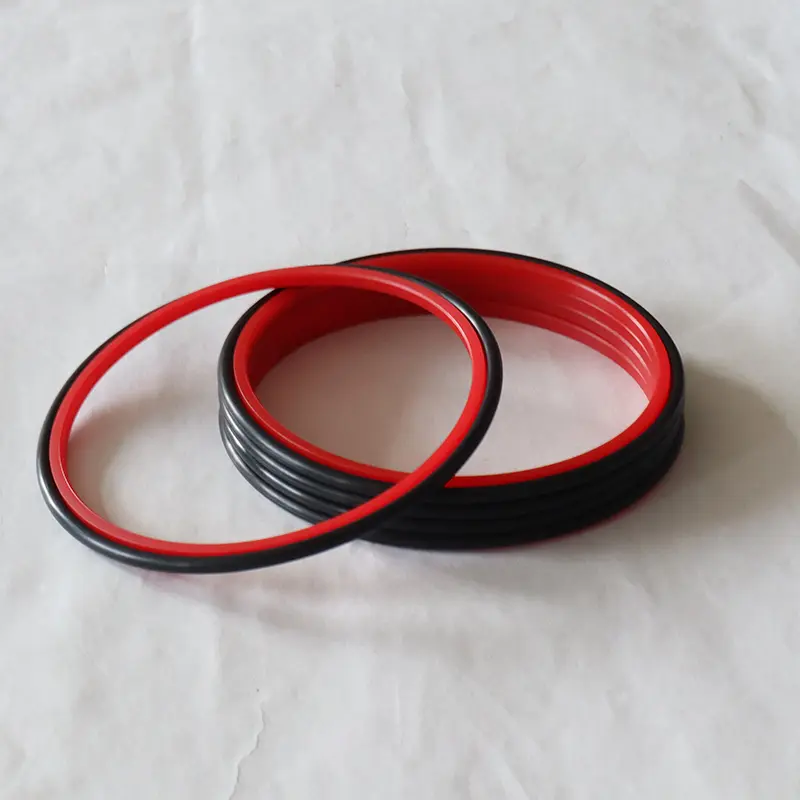

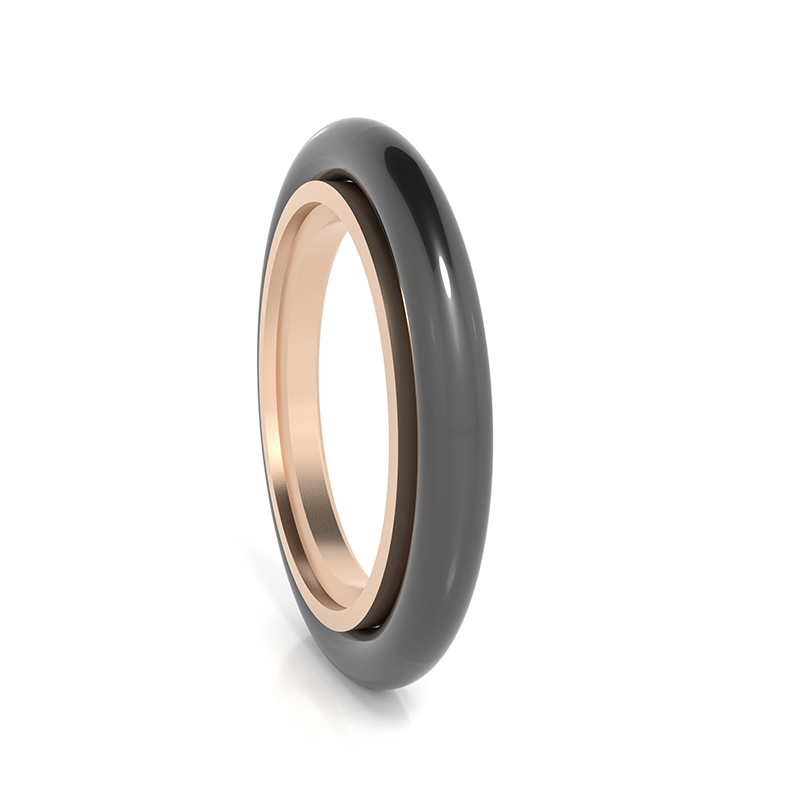

RC11-B는 채워진 PTFE 직사각형 밀봉 링 및 O- 형 고무 고리로 구성되며, 유압 왕복 운동 양방향 압력 밀봉에 적합합니다. O- 링은 방사형 힘을 제공하고 밀봉 링의 마모를 보상합니다. 일반적으로 가이드 링과 함께 사용됩니다. 스플릿 (오픈) 그루브는 30mm 미만의로드 직경에 사용해야합니다. 특징:
1. 낮은 마찰, 작은 시작 저항, 부드러운 움직임, 동일한 동적 및 정적 마찰, 크리핑 없음;
2. 압력과 가혹한 조건 하에서 매우 높은 압력 안정성;
3. 높은 수명은 오일이없는 윤활 씰에 사용될 수 있습니다.
4. 물과 같은 저급성 매체를 밀봉하는 데 사용될 수 있습니다.

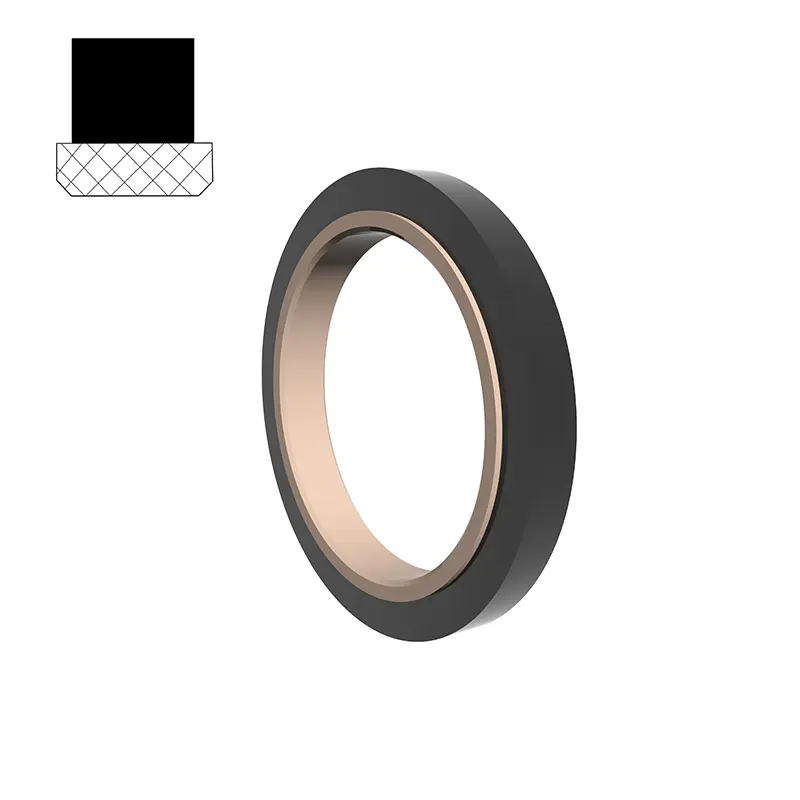

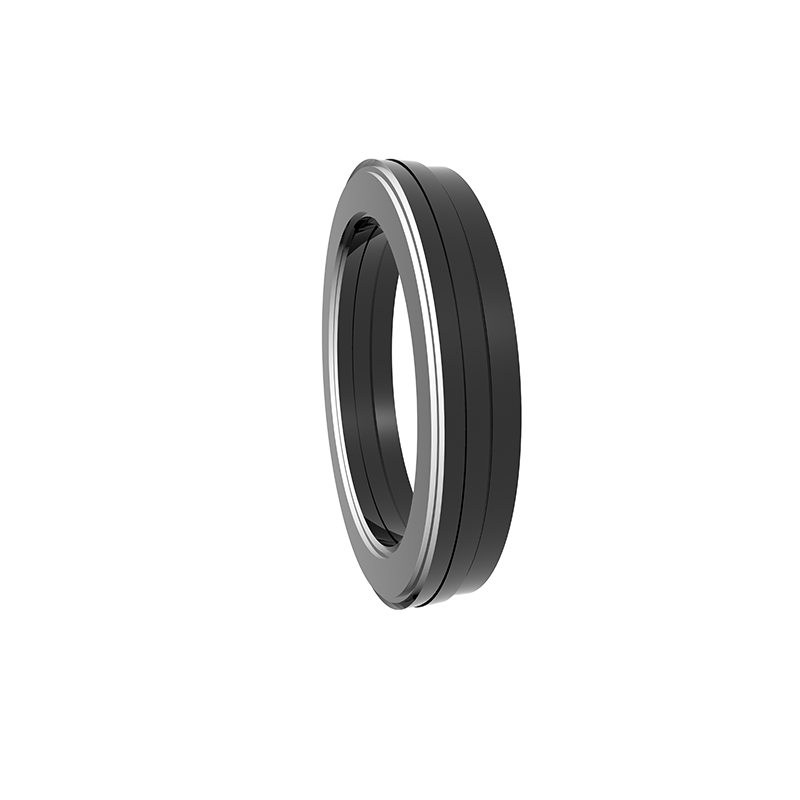

RC12는 채워진 PTFE 스텝 인 밀봉 링 및 직사각형 고무 링으로 구성되며, 유압 왕복 운동 일원 압력 밀봉에 적합합니다. 직사각형 고리는 방사형 힘을 제공하고 밀봉 링의 마모를 보상합니다. 일반적으로 가이드 링과 함께 사용됩니다. 스플릿 (오픈) 그루브는 30mm 미만의로드 직경에 사용해야합니다. 주로 무거운 유압 장비에 사용됩니다.
특징:
1. 낮은 마찰, 작은 시작 저항, 부드러운 움직임, 동일한 동적 및 정적 마찰, 크리핑 없음;
2. 압력과 가혹한 조건 하에서 매우 높은 압력 안정성;
3. 높은 수명은 오일이없는 윤활 씰에 사용될 수 있습니다.
4. 물과 같은 저급성 매체를 밀봉하는 데 사용될 수 있습니다.

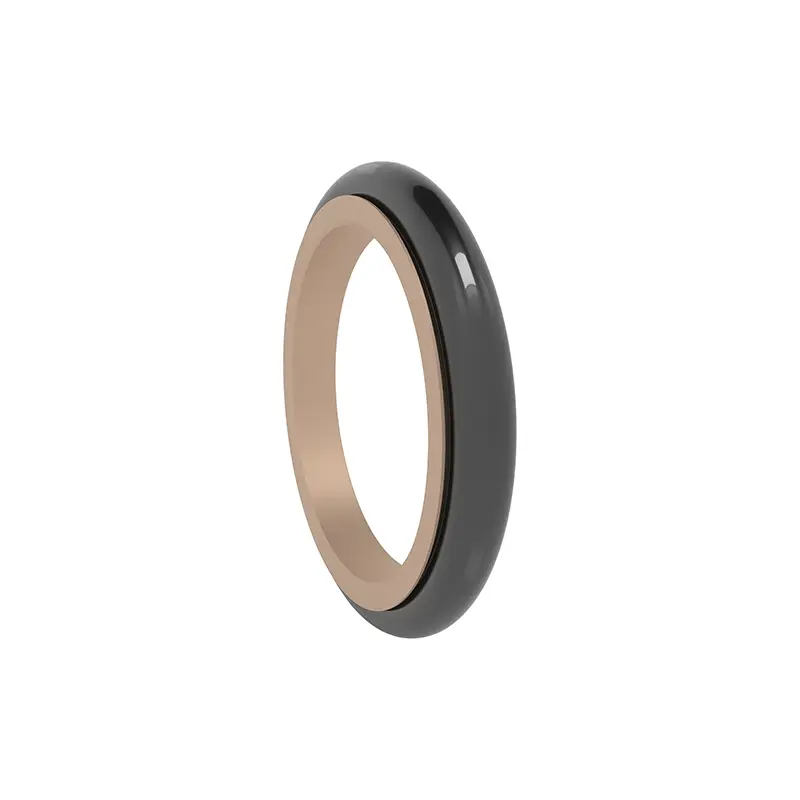

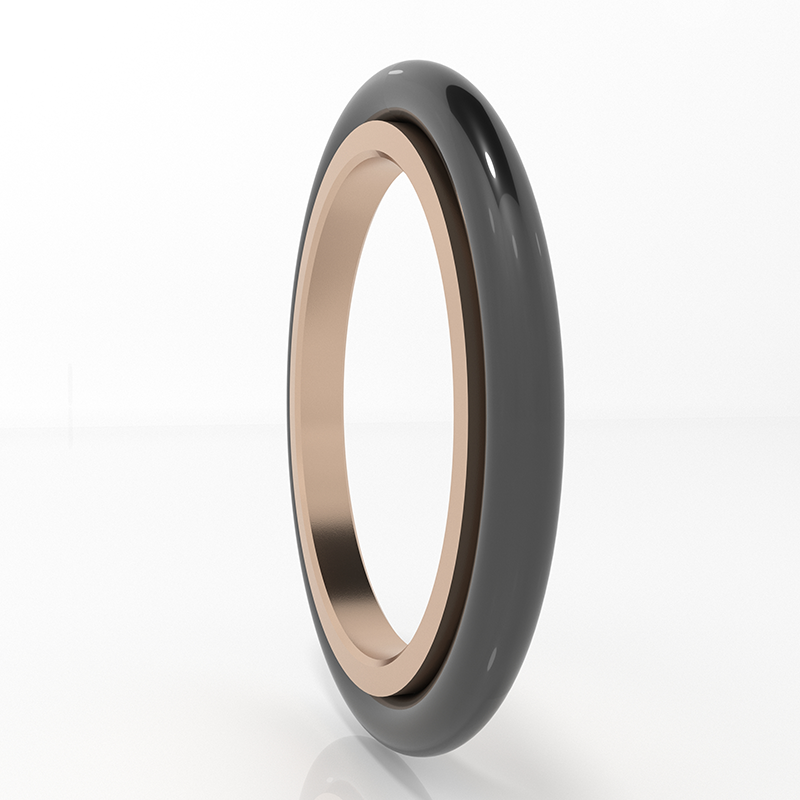

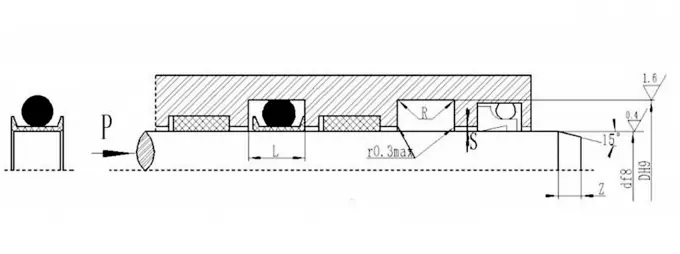

SPNC/RC13은 PTFE 캡 모양의 밀봉 링 및 O- 형 고무 링으로 구성되며, 이는 유압 및 공압 상호 회전 모션 방향 압력 밀봉에 적합합니다. O- 모양의 고리는 방사형 힘을 제공하고 밀봉 링의 마모를 보상합니다. 밀봉 링은 후속 보상 능력이 우수한 얇은 립 설계를 채택하므로 밀봉 성능이 양호하고 GB12350 링 그루브에 설치할 수 있습니다. 스플릿 (오픈) 그루브는 30mm 미만의로드 직경에 사용해야합니다. 특징:
1. 유압 및 공압에 사용될 수 있으며 양방향 압력 밀봉에 사용할 수 있습니다.
2. 낮은 마찰, 작은 시작 저항, 부드러운 움직임, 동일한 동적 및 정적 마찰 및 크리핑 없음;
3. 긴 수명은 오일이없는 윤활 씰에 사용될 수 있습니다.
4. 작은 구조 공간, 쉽게 설치 및 유지 보수;

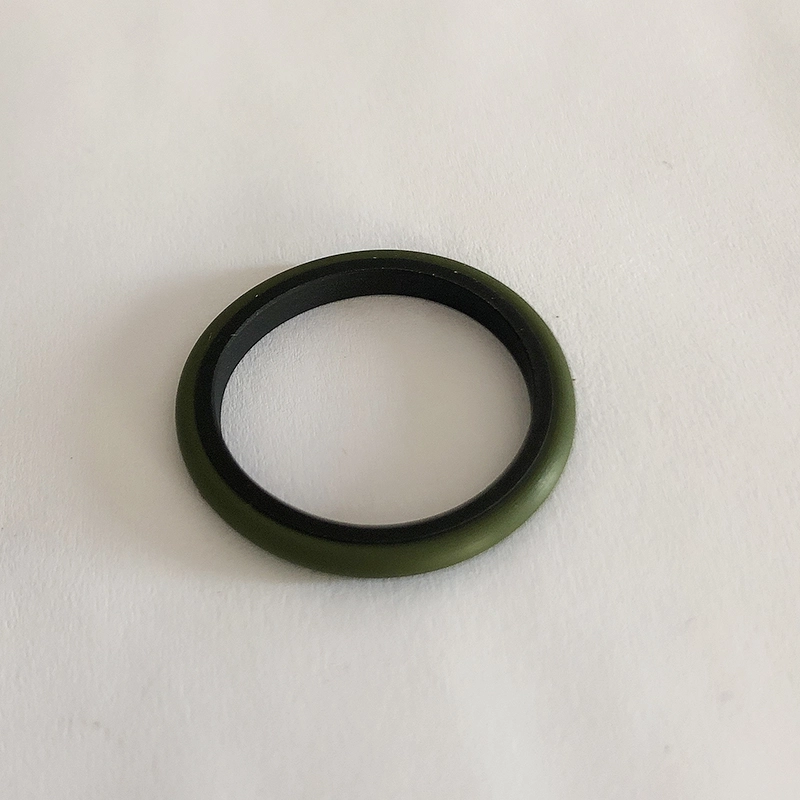

RC14는 PTFE 삼각형 밀봉 링 및 O- 형 고무 고리로 구성되며, 이는 유압 및 공압 상 왕복 운동 일원 압력 밀봉에 적합합니다. O- 링은 방사형 힘을 제공하고 밀봉 링의 마모를 보상합니다. 밀봉 링은 얇은 립 설계를 채택하기 때문에 후속 보상 능력이 더 좋으므로 밀봉 성능이 좋습니다. 분할 (오픈) 홈은 30mm 미만의로드 직경에 사용해야합니다. 특징:
1. 유압 및 공압에 사용될 수 있습니다.
2 낮은 마찰, 작은 시작 저항, 부드러운 움직임, 동일한 동적 및 정적 마찰, 크리핑 없음;
3. 긴 수명은 오일이없는 윤활 씰에 사용될 수 있습니다.
4. 작은 구조 공간, 쉽게 설치 및 유지 보수;

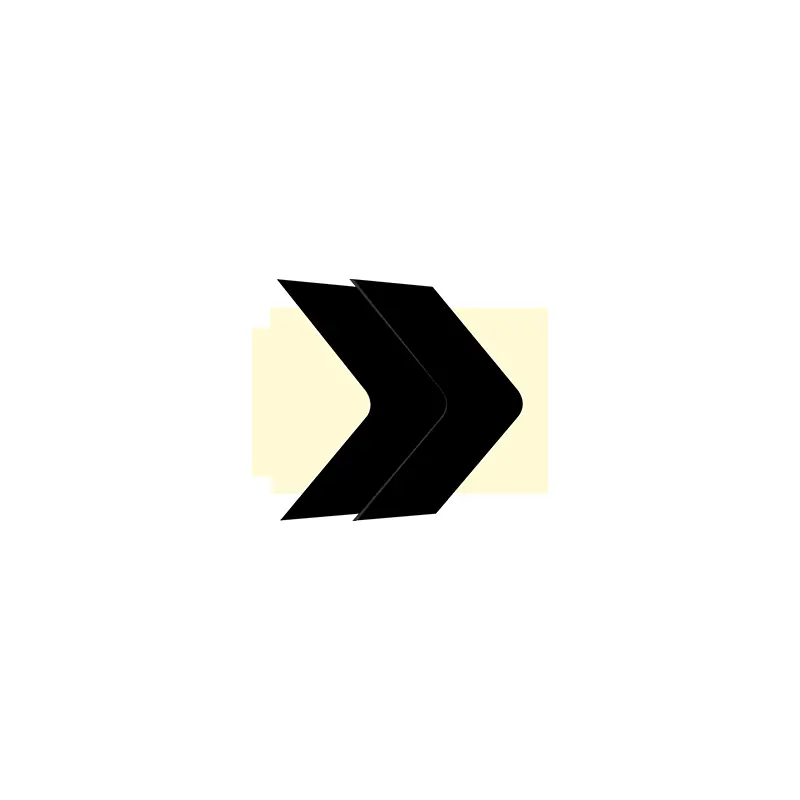

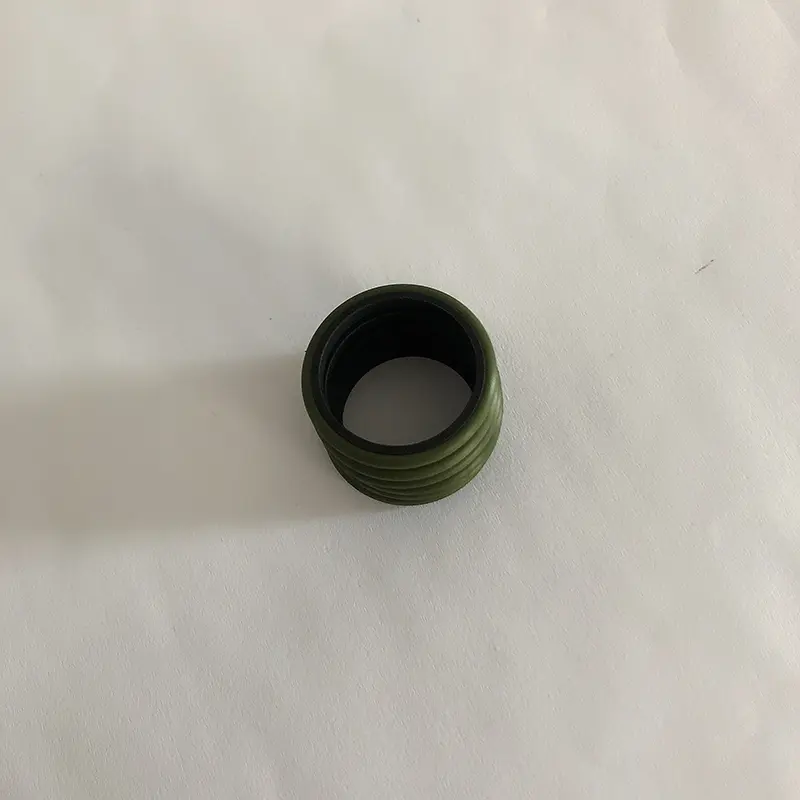

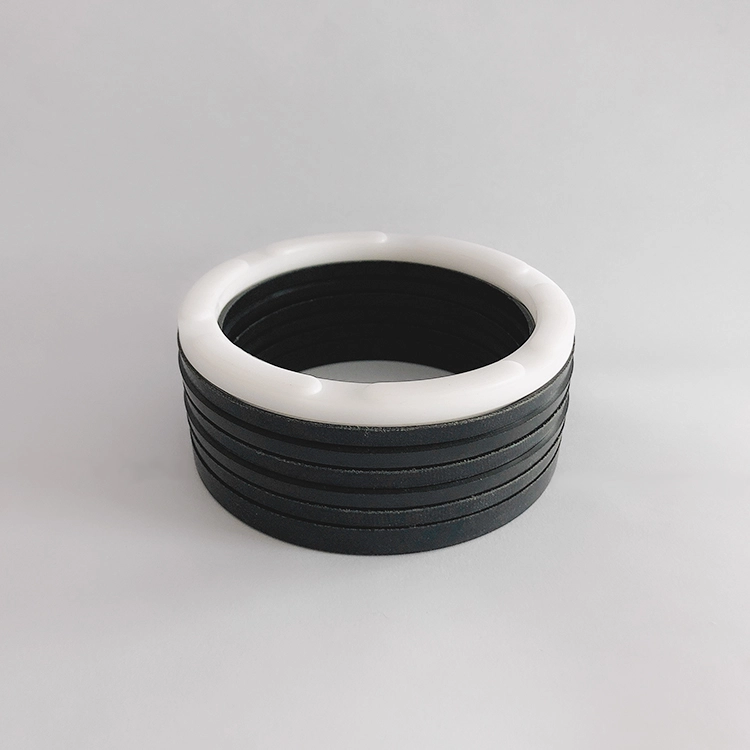

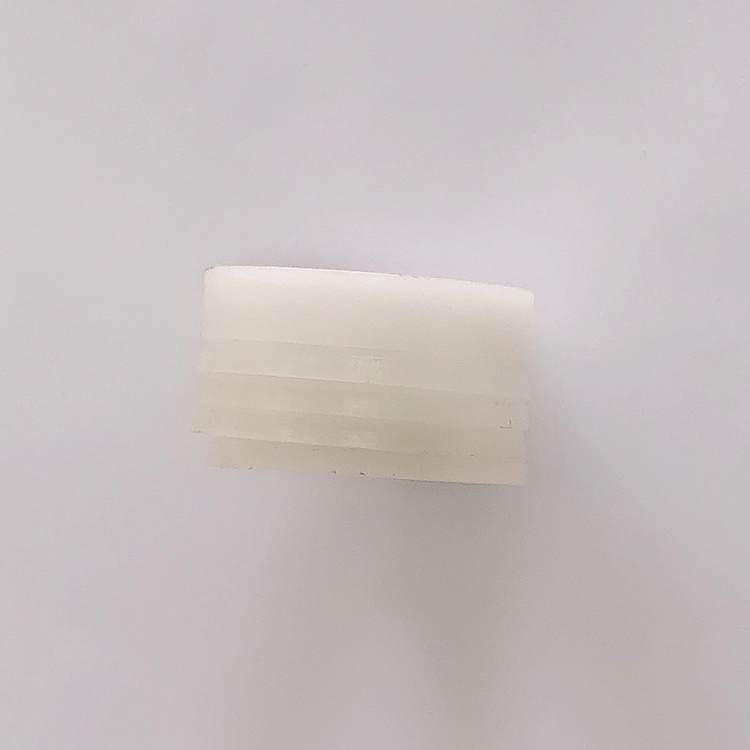

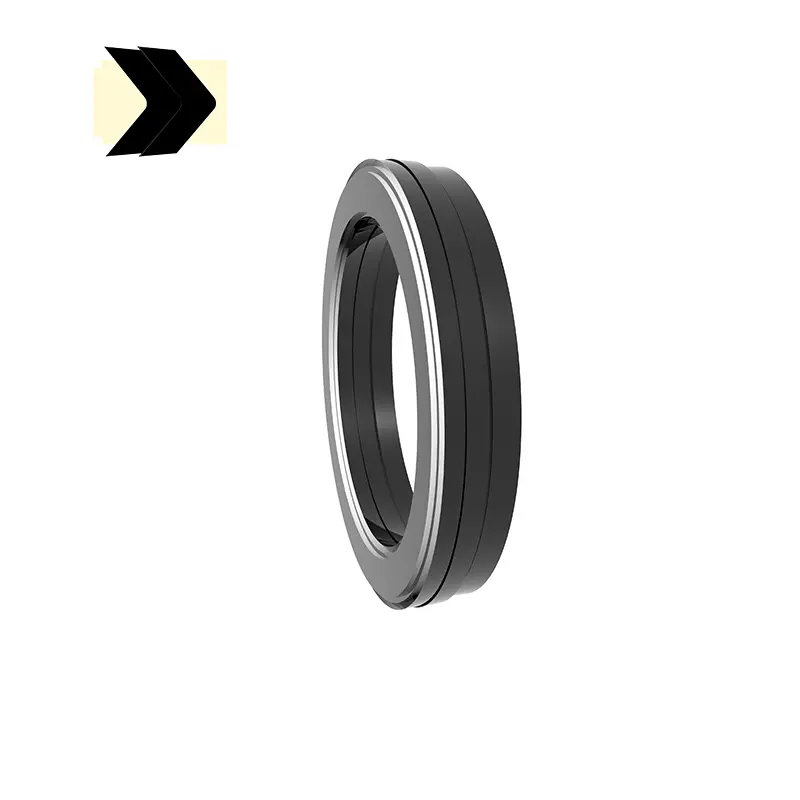

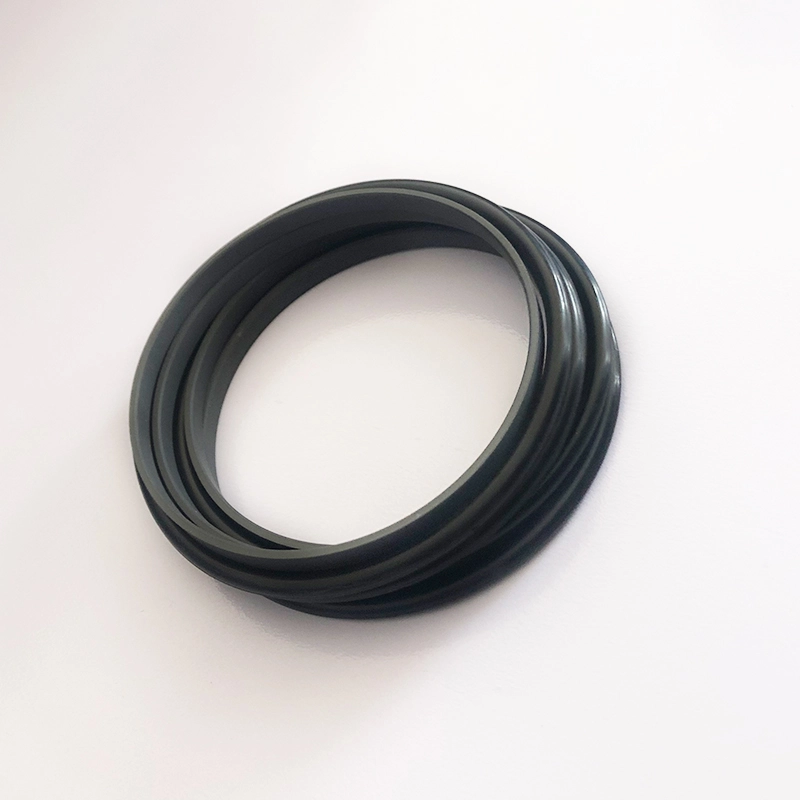

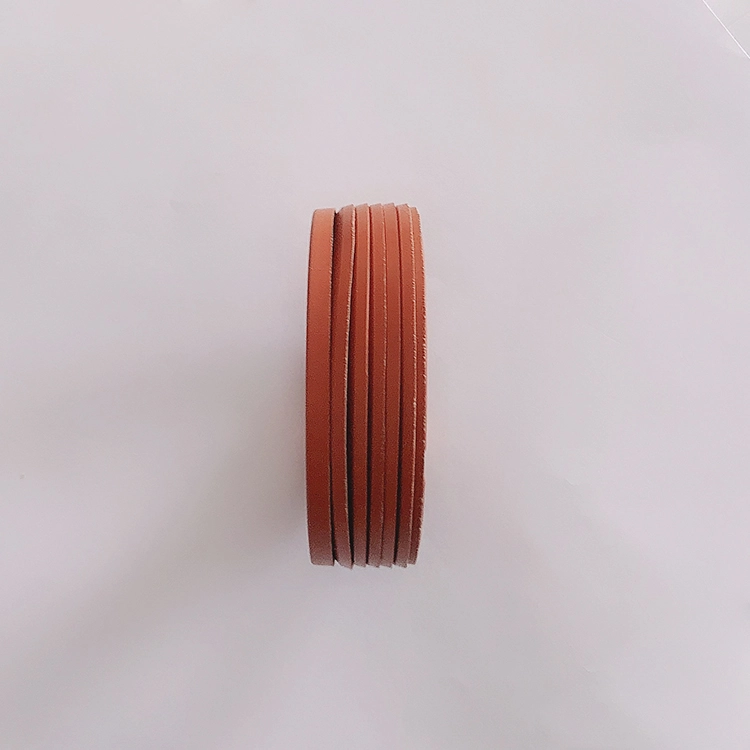

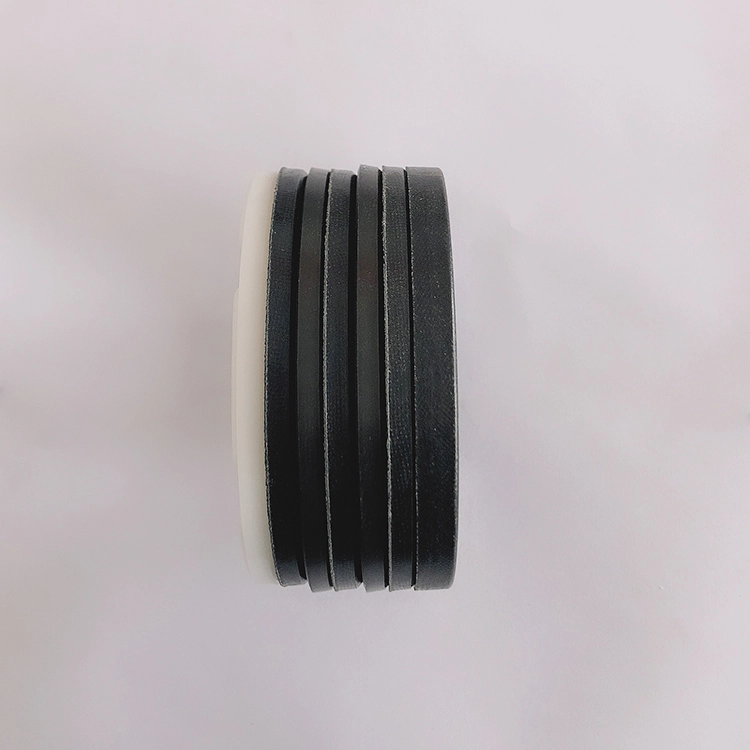

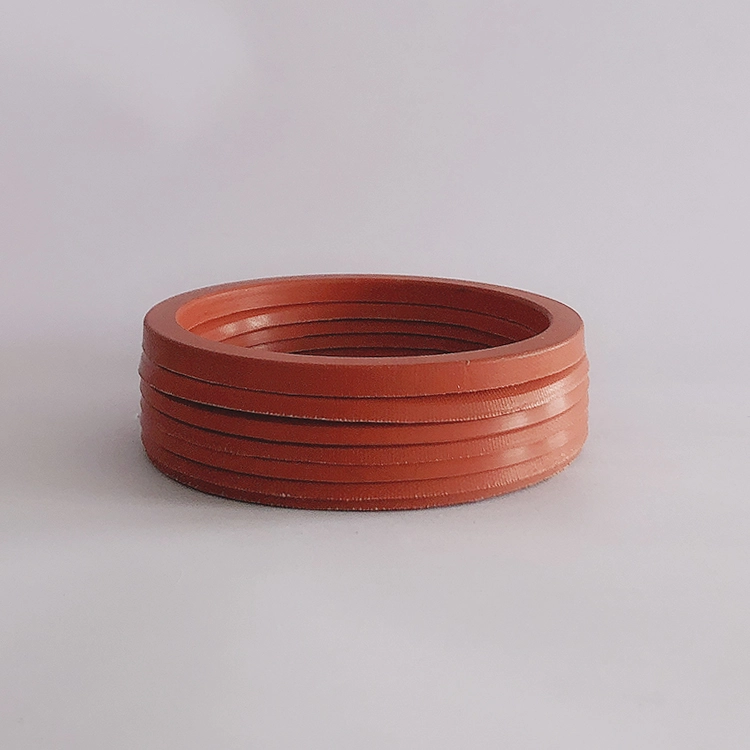

RC15는 V 자형 밀봉 고리의 세트 (3 개 이상), 압력 고리 및지지 링으로 구성되며 유압 왕복 운동 일원 압력 밀봉에 적합합니다. 밀봉 재료와 호환되는 그리스는 설치 중에 적용해야합니다. 적분 (닫힌) 그루브로 설치할 수 없습니다. 특징:
1. 다양한 재료를 사용할 수 있으며 다양한 목적에 맞게 최적으로 조정할 수 있습니다.
2. 거친 근무 조건에서 사용될 수 있으며 거의 모든 미디어 및 가혹한 조건에 적합합니다.
3. 서비스 수명이 길고 오일이없는 윤활 씰 (합리적인 재료 선택)에 사용할 수 있습니다.
4. 개스킷을 조정하여 밀봉 및 마찰을 조정할 수 있으며, V 자형 밀봉 링을 추가하거나 제거하여 축 크기를 조정할 수 있습니다.
5. 밀봉 표면 품질이 열악하더라도 효과적으로 작동 할 수 있습니다.

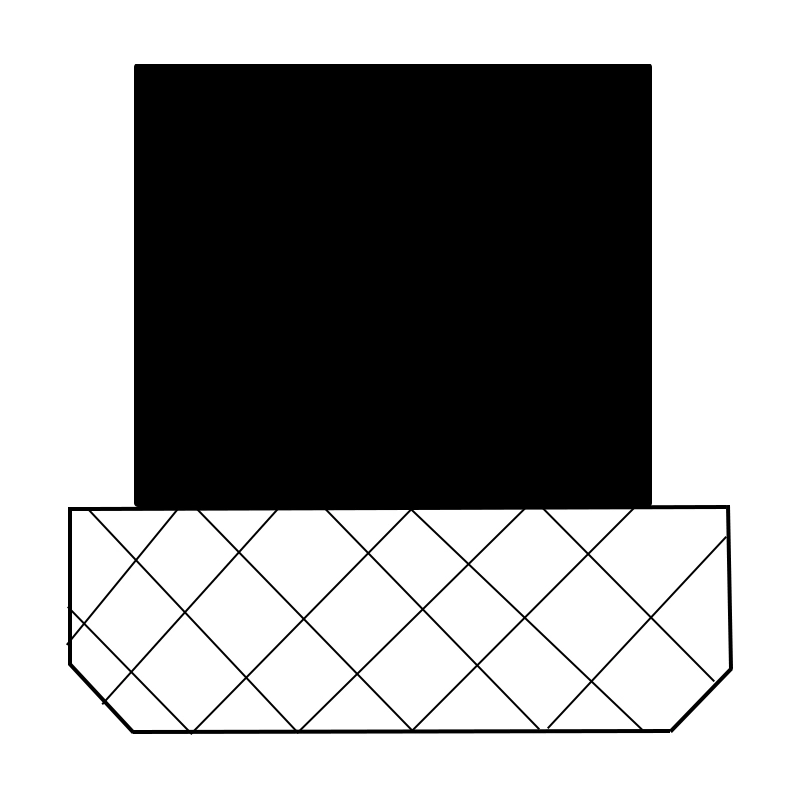

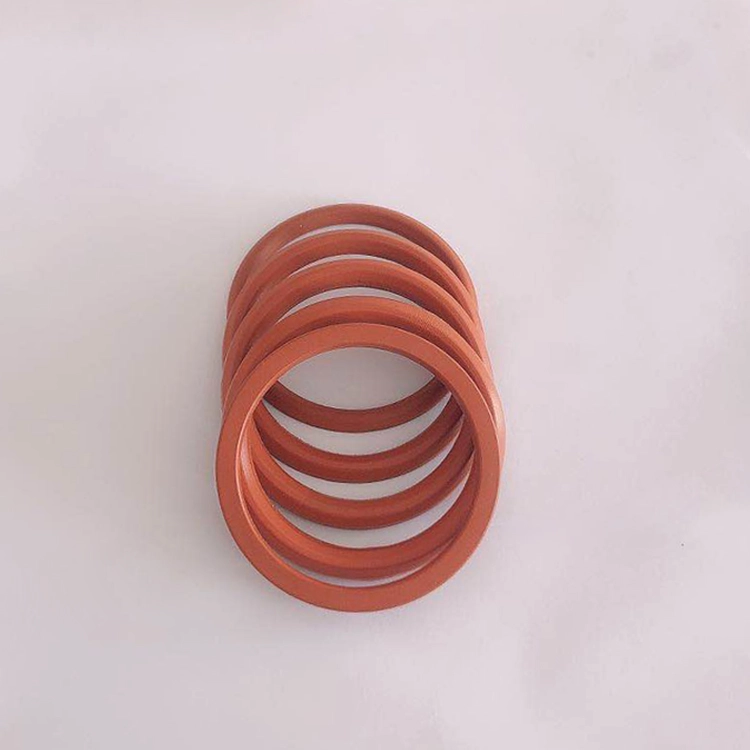

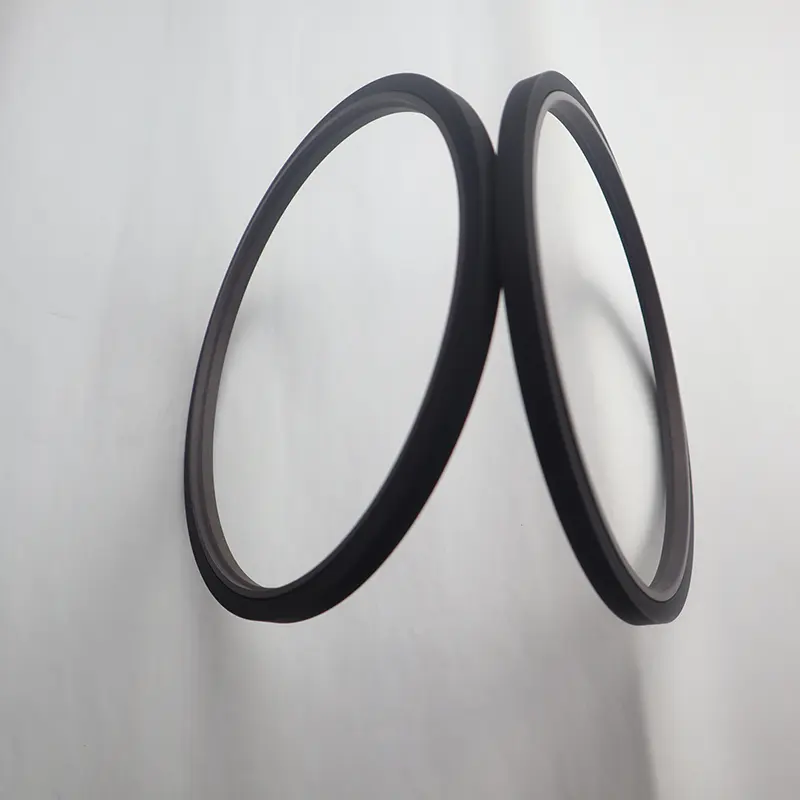

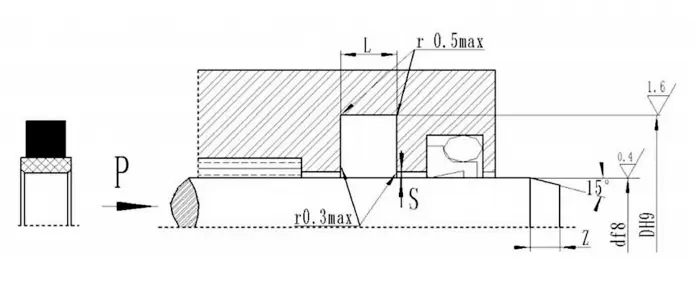

SPN은 채워진 PTFE 직사각형 밀봉 링 및 직사각형 고무 링으로 구성되며, 유압 및 공압 상호 회전 회전 압력 밀봉에 적합합니다. 직사각형 고리는 방사형 힘을 제공하고 밀봉 링의 마모를 보상합니다. 스플릿 (오픈) 그루브는 30mm 미만의로드 직경에 사용해야합니다.
특징:
1. 낮은 마찰, 작은 시작 저항, 부드러운 움직임, 동일한 동적 및 정적 마찰, 크리핑 없음;
2. 유압 및 공압 이중 사용 씰은 양방향 압력 밀봉에 사용될 수 있습니다.
3. 높은 수명은 오일이없는 윤활 씰에 사용될 수 있습니다.
4. 작은 구조 공간, 쉽게 설치 및 유지 보수;
RC17은 유압 및 공압 왕복 방향 압력 밀봉에 적합합니다. O- 링은 방사형 힘을 제공하고 밀봉 링의 마모를 보상합니다. 스플릿 (오픈) 그루브는 30mm 미만의로드 직경에 사용해야합니다. 특징:
1. 낮은 마찰, 작은 시작 저항, 부드러운 움직임, 동일한 동적 및 정적 마찰, 크리핑 없음;
2. 유압 및 공압 이중 사용 씰은 양방향 압력 밀봉에 사용될 수 있습니다.
3. 긴 수명은 오일이없는 윤활 씰에 사용될 수 있습니다.
4. 작은 구조 공간, 쉬운 설치 및 유지 보수 :

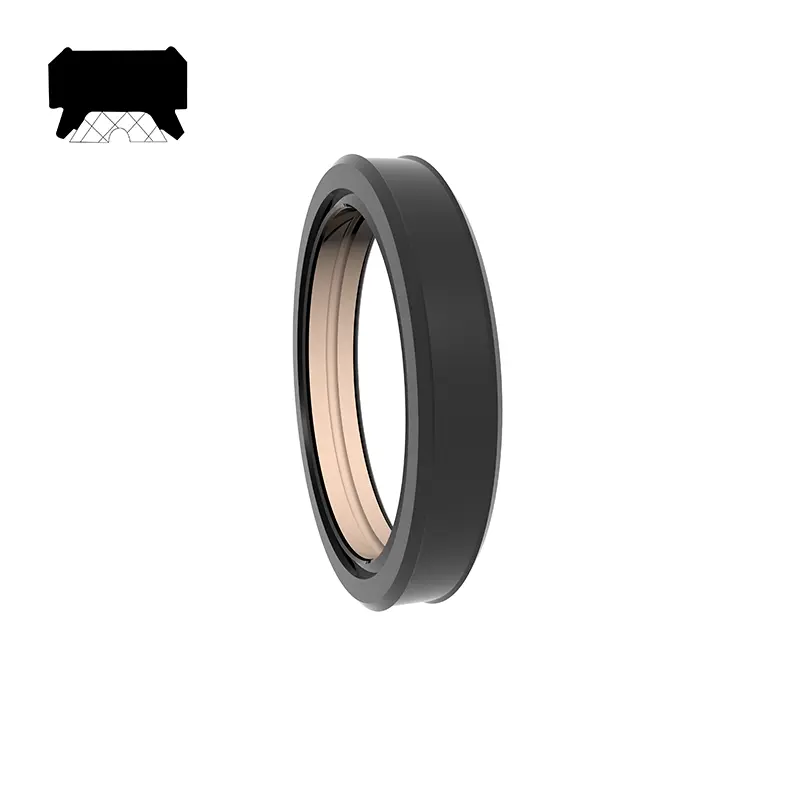

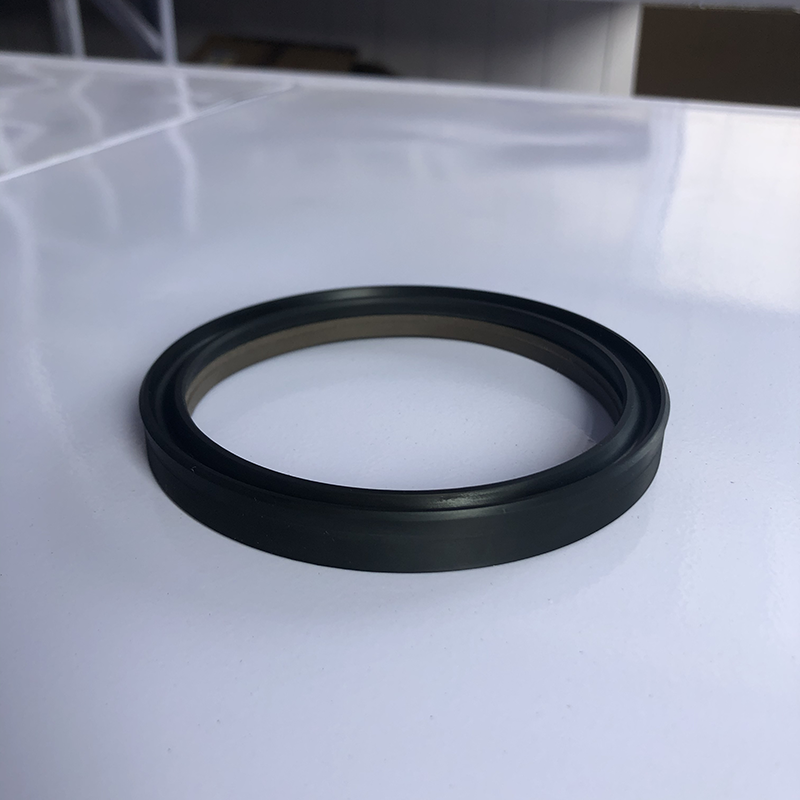

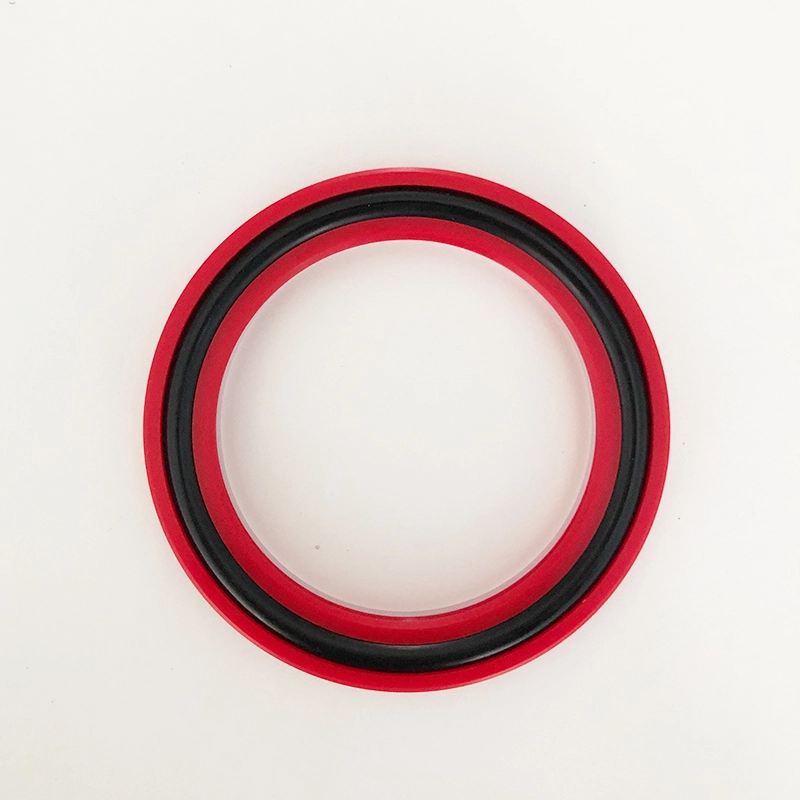

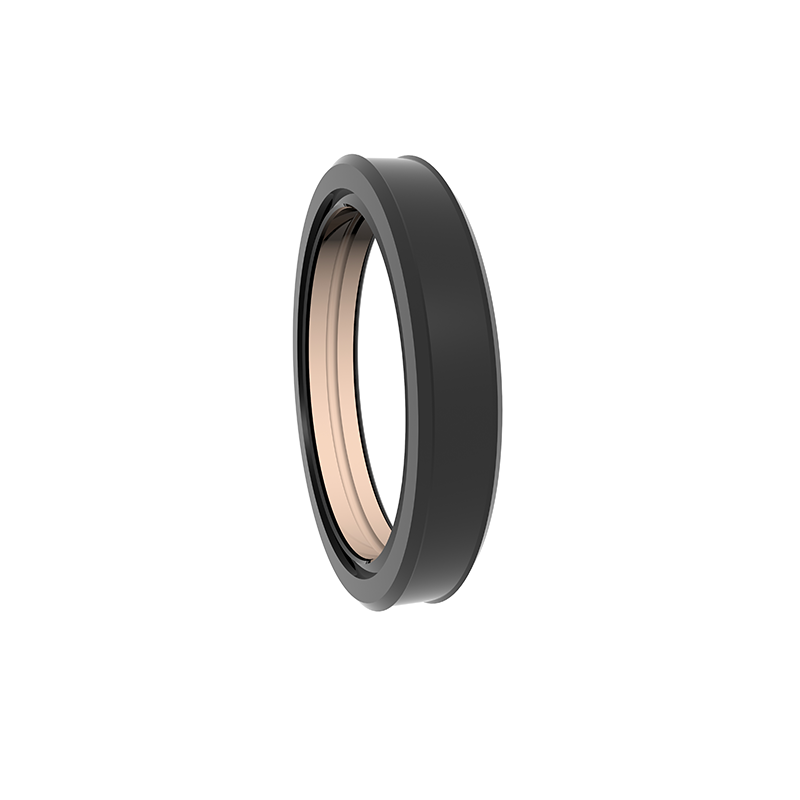

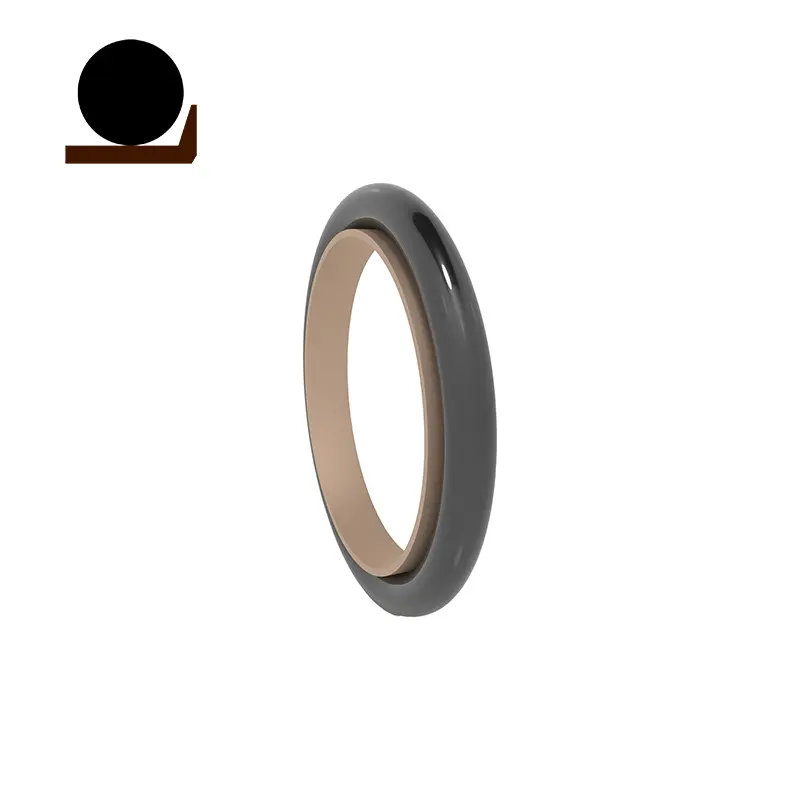

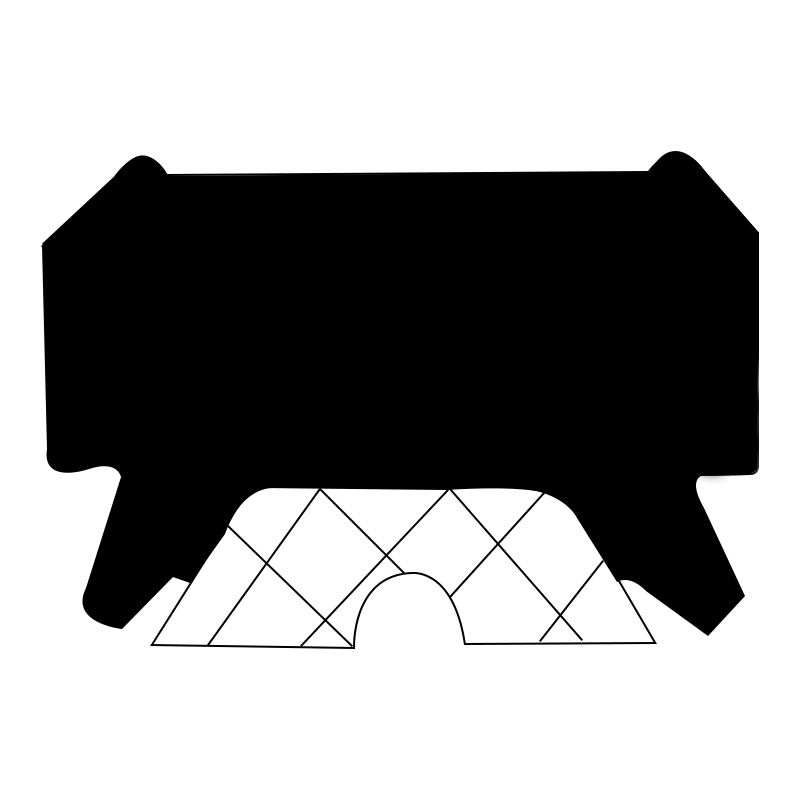

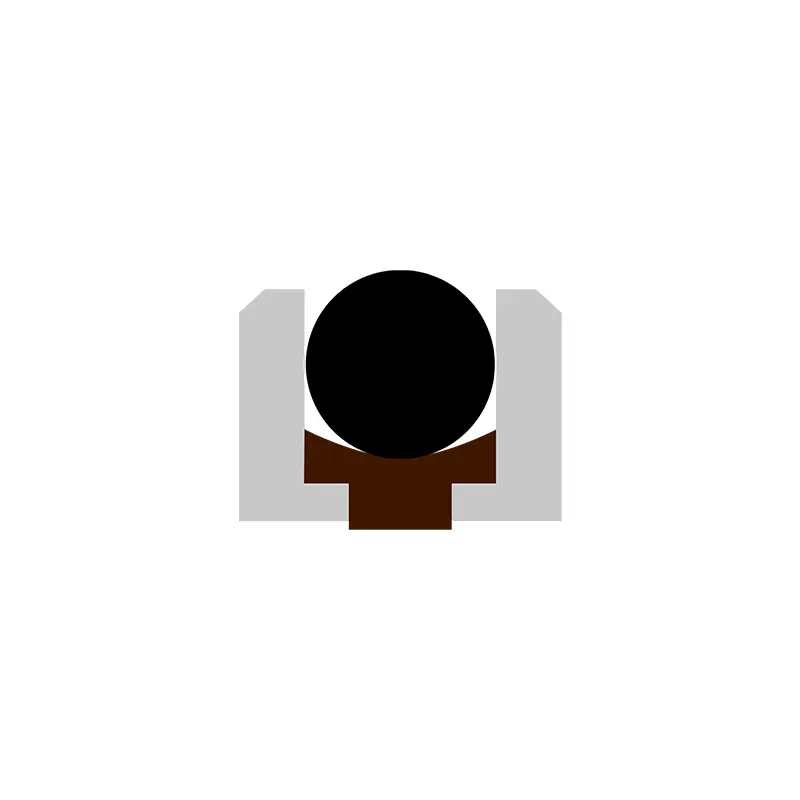

GTDI는 특수 모양의 고무 (또는 폴리 우레탄) 엘라스토머 및 변형 된 PTFE 씰링 링으로 구성되며, 우수한 밀봉, 긴 수명, 낮은 마찰 등의 특성을 가지고 있습니다. TDMI는 특수 모양의 고무 (또는 폴리 우레탄) 엘라스토머 및 변형 된 PTFE 밀봉 링으로 구성되며, 우수한 밀봉, 저온, 마찰, 마찰, 마찰. PTFE로 채워진 밀봉 링, 2 개의 L 자형 플라스틱지지 링 및 탄성 힘 O- 링으로 구성되며, 좋은 밀봉, 장기 수명, 낮은 마찰, 크리핑 없음 등의 특성이 있습니다.

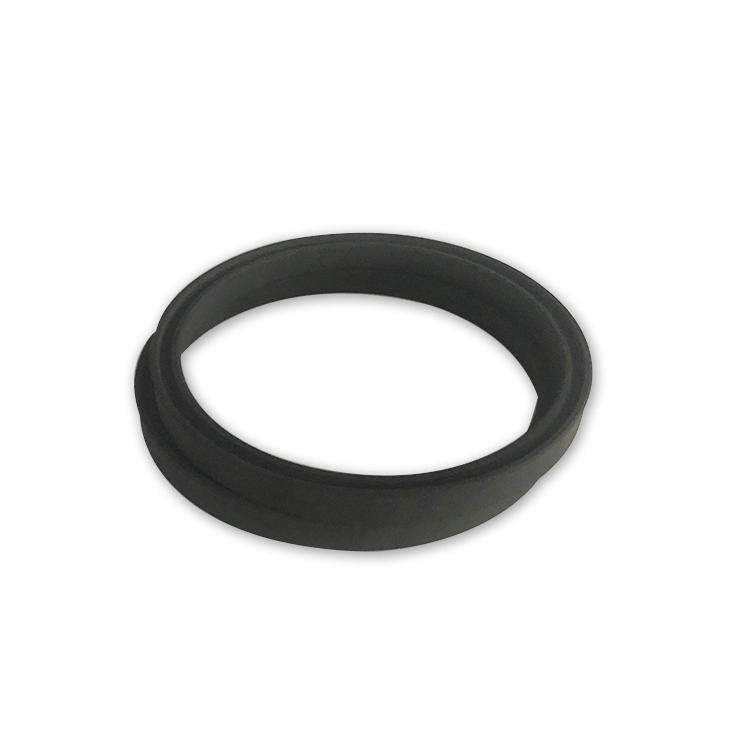

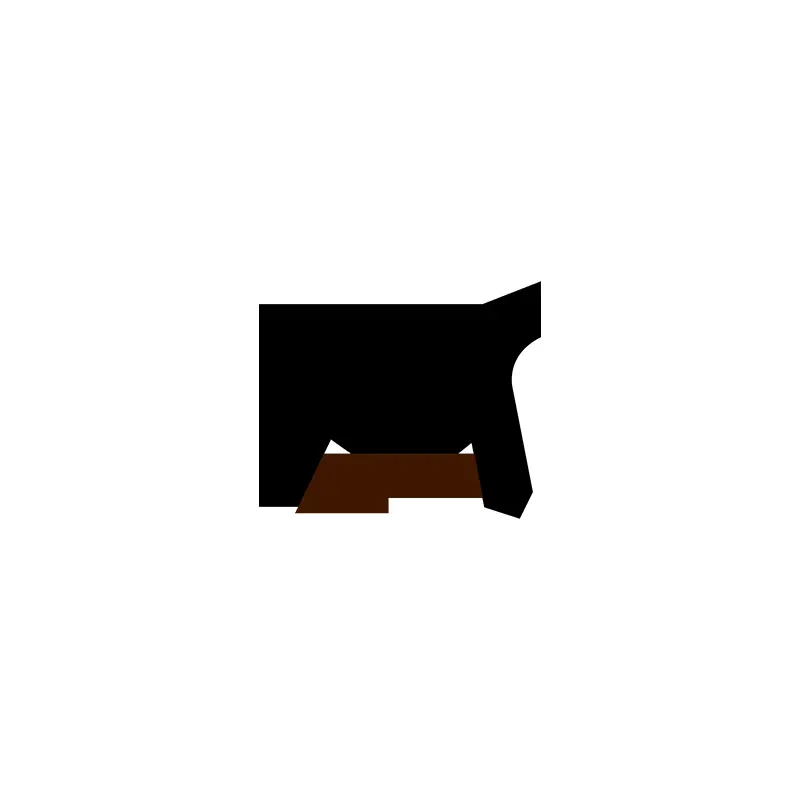

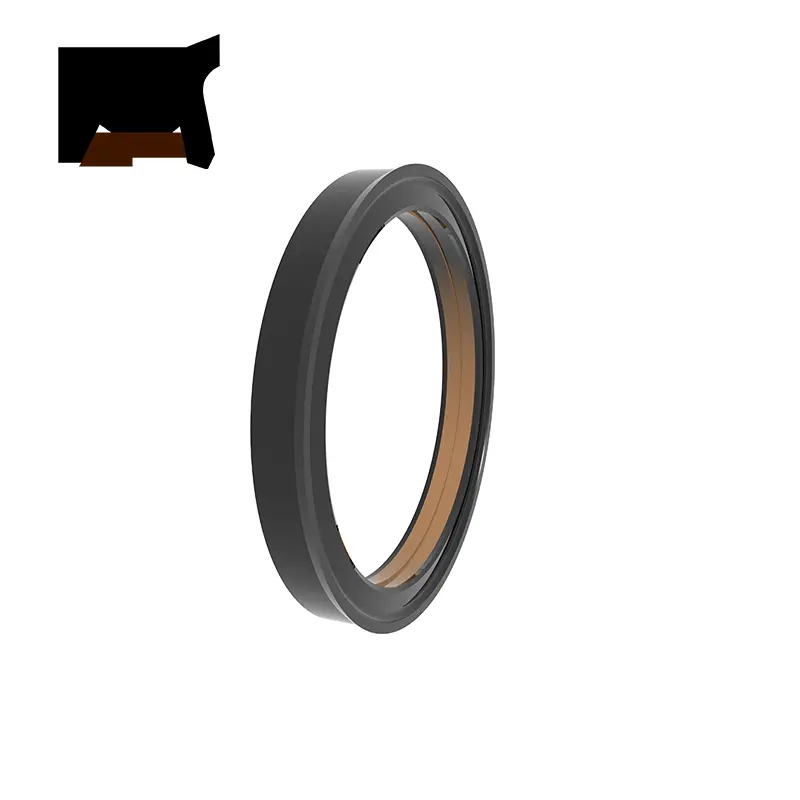

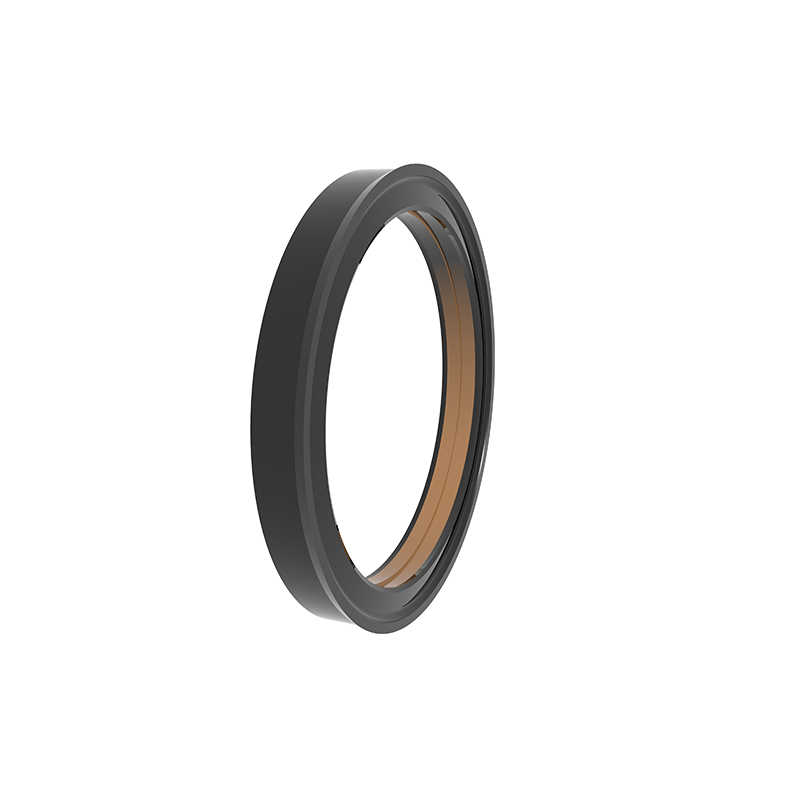

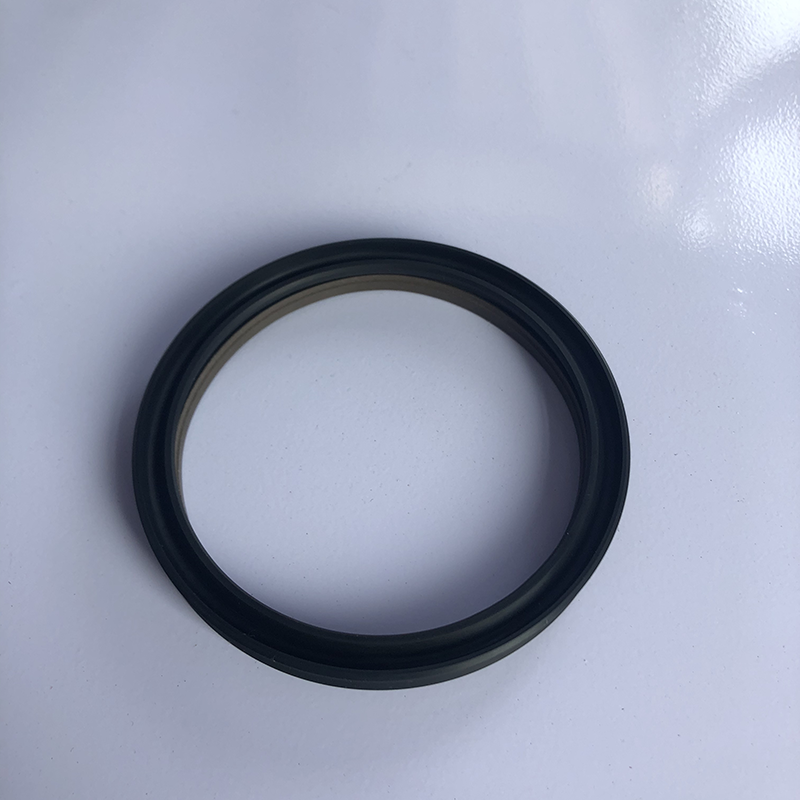

BD 타입 밀봉 링은 피스톤로드 씰이며 주로 도보 장비, 피스톤로드, 단조 기계 및 도보 장비를위한 유압 장비를 밀봉하는 데 사용됩니다. 특징:
1. 진동 하중 및 압력 피크에 둔감합니다
2. 좋은 방지 능력
3. 부하와 저온에서 더 잘 밀봉
4. 가혹한 근무 조건에 적합합니다

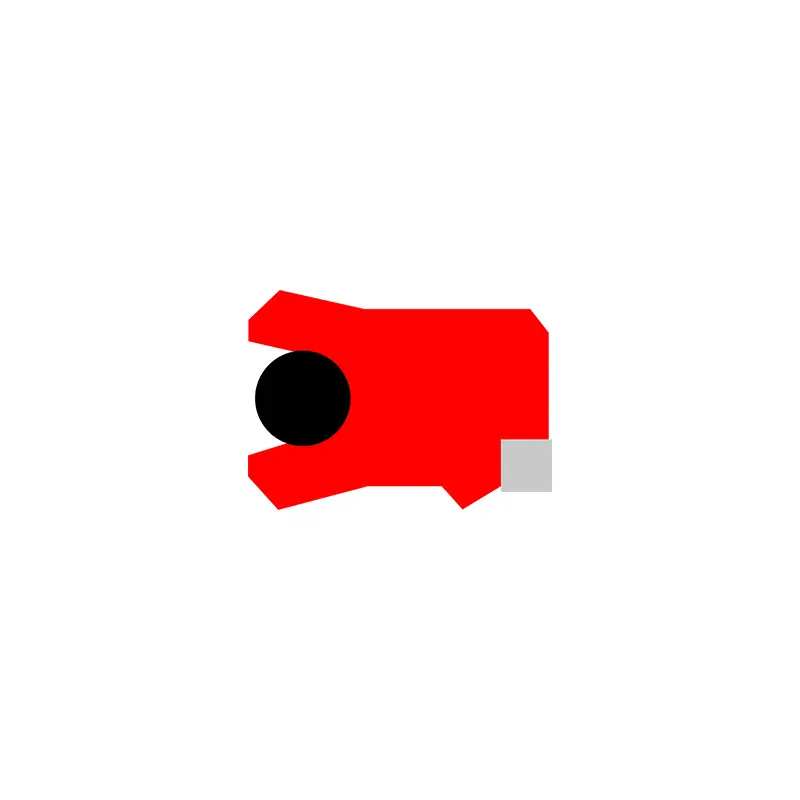

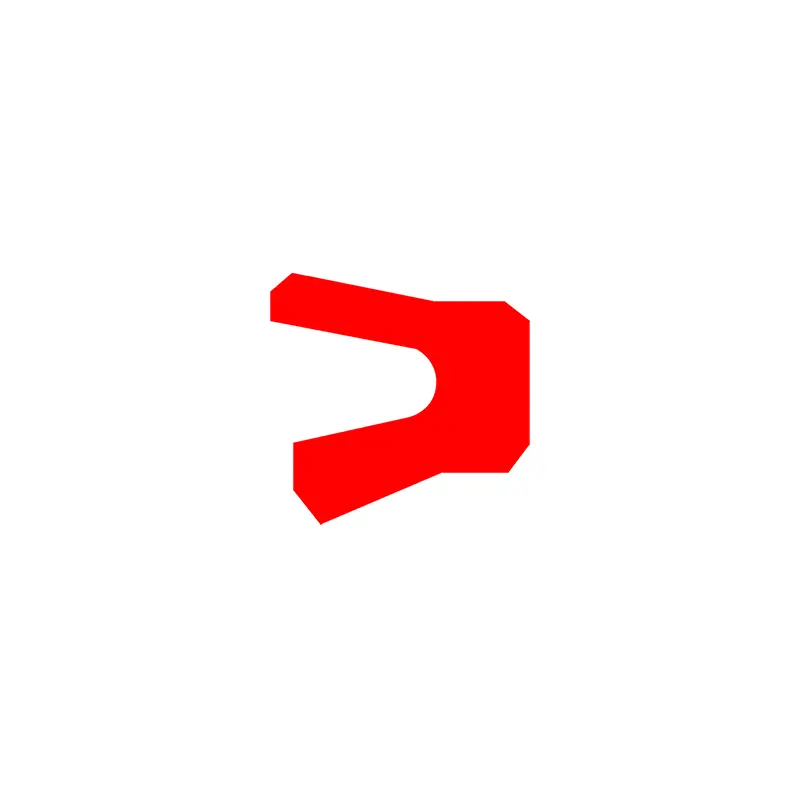

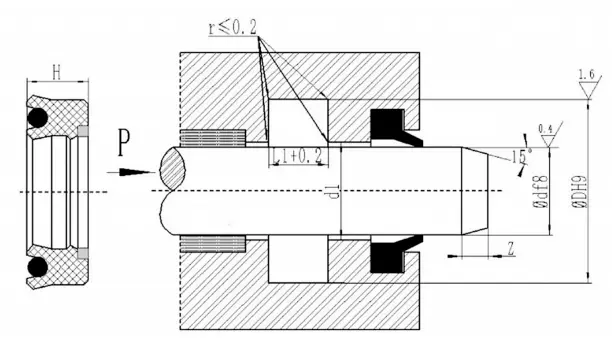

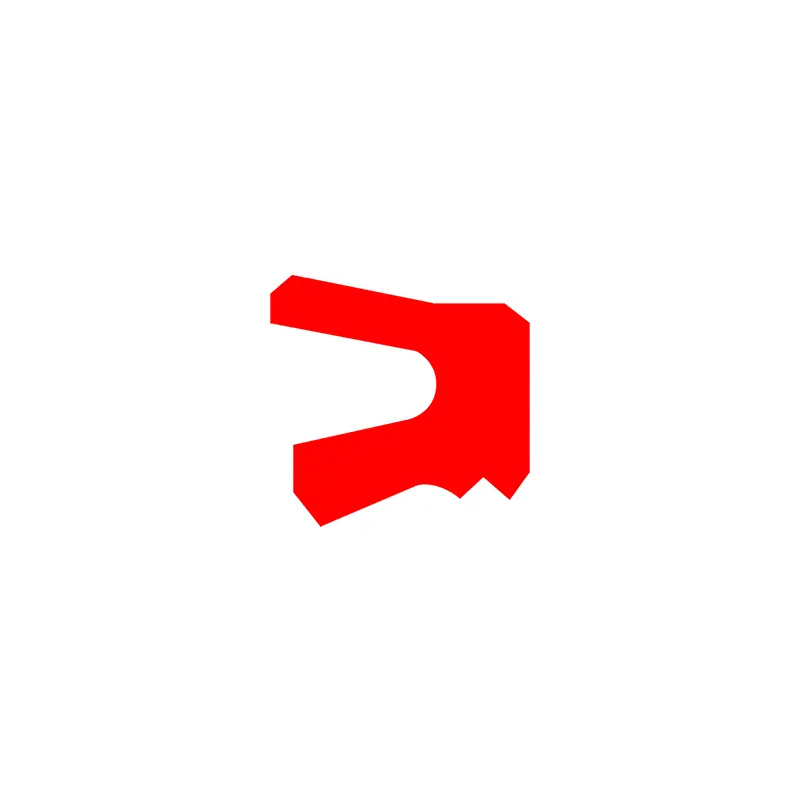

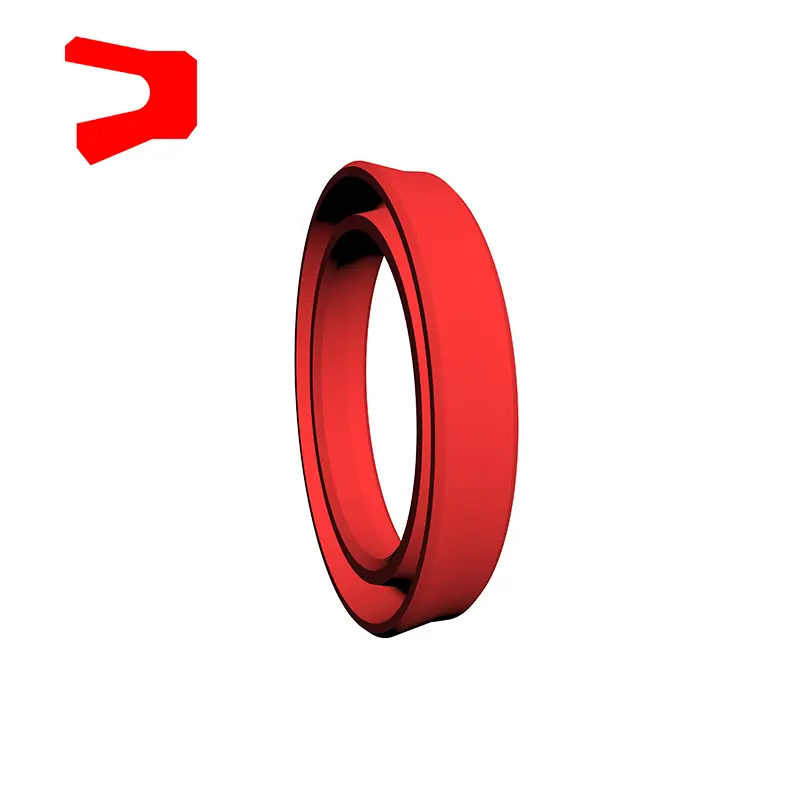

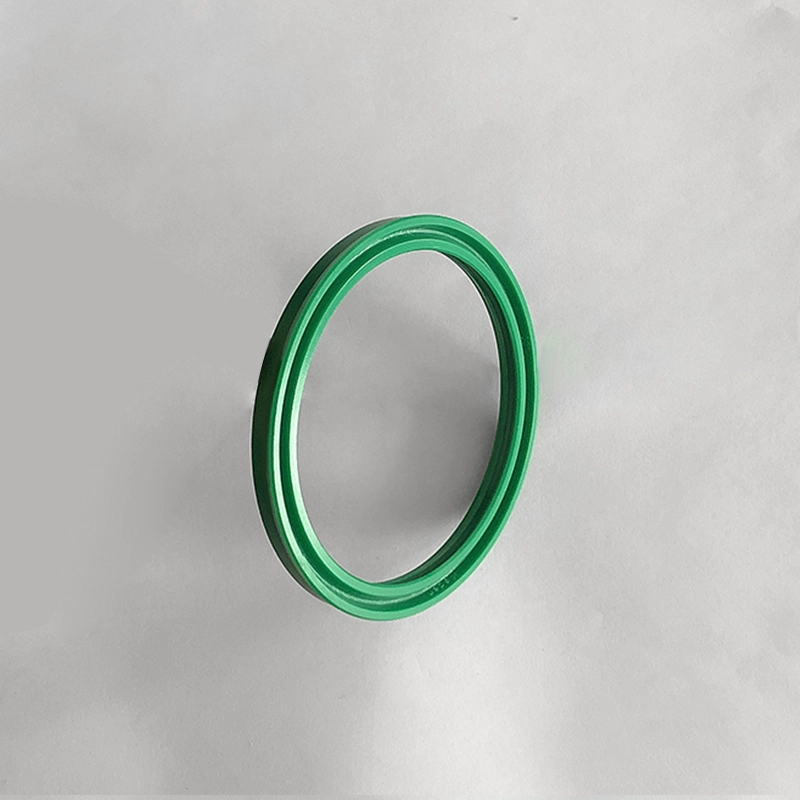

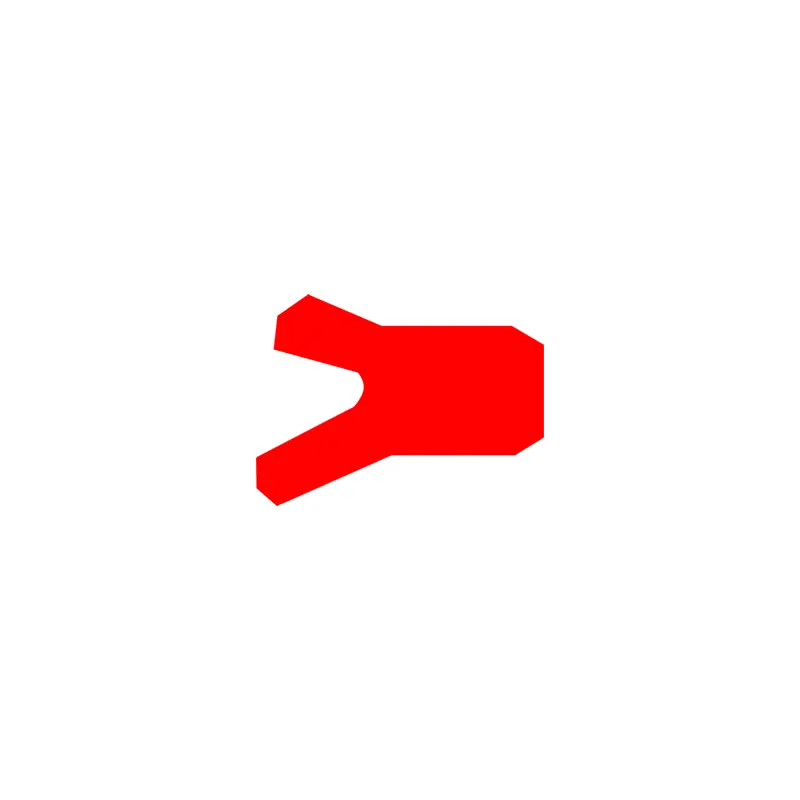

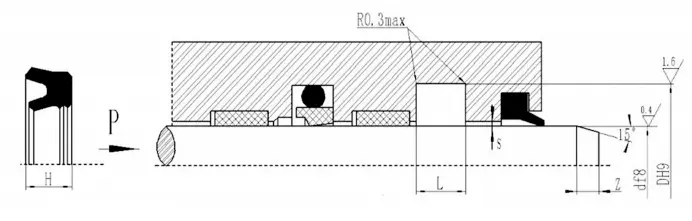

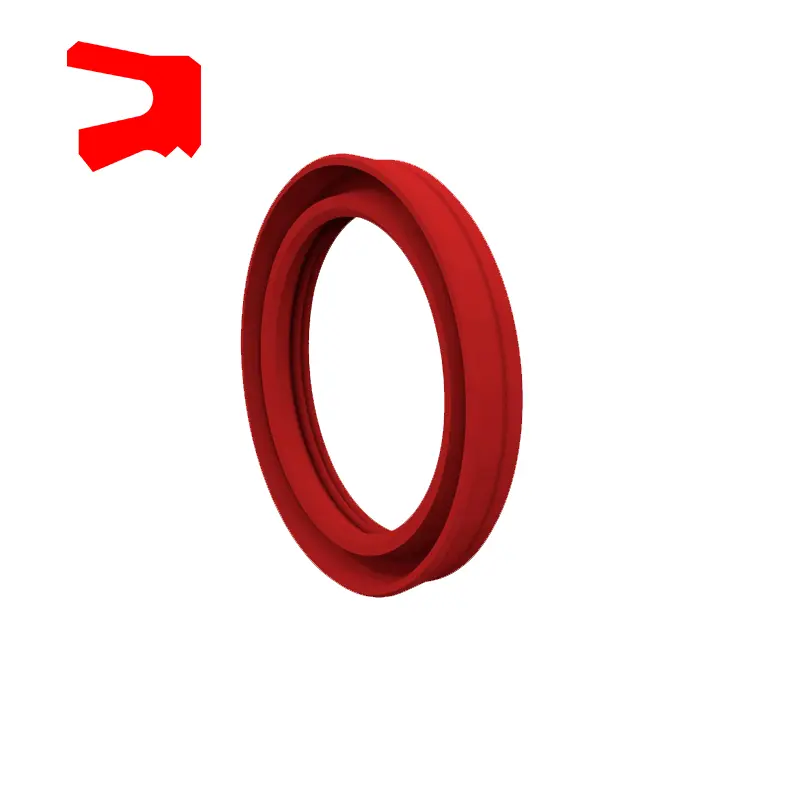

샤프트 용 YXD 유형 씰 링은 피스톤로드에 특별히 사용되는 비대칭 씰입니다. 유압 왕복 운동의 일원 밀봉에 적합하며 밀봉 성능이 우수합니다. 12 ~ 32mpa에서 사용하면 발 뒤꿈치에 고정 고리가 필요합니다. 그루브는 JB/ZQ4265-97 표준을 준수합니다. 특성 :
1. 광 하중 및 중간 부하에 적용 할 수 있습니다.
2. 고압 및 저압 씰 모두에 대한 우수한 밀봉 성능;
3. 다양한 재료를 사용할 수 있으며 중간 저항 성능이 더 광범위합니다.
4. 간단한 구조와 쉬운 설치 및 유지 보수.

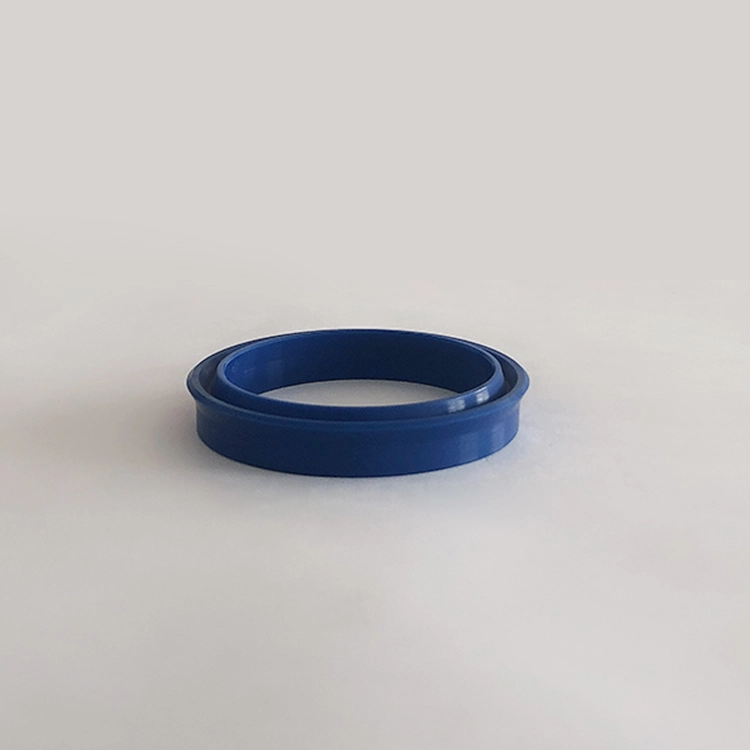

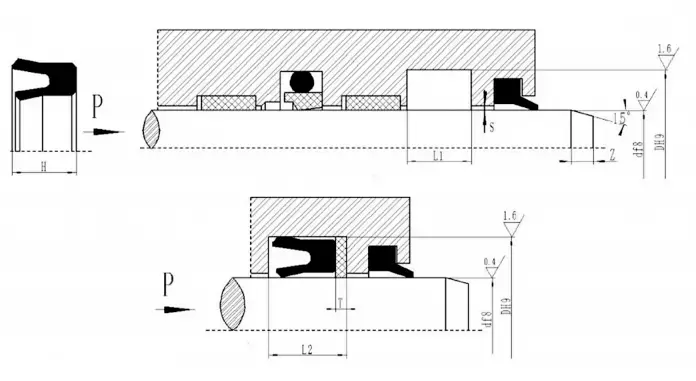

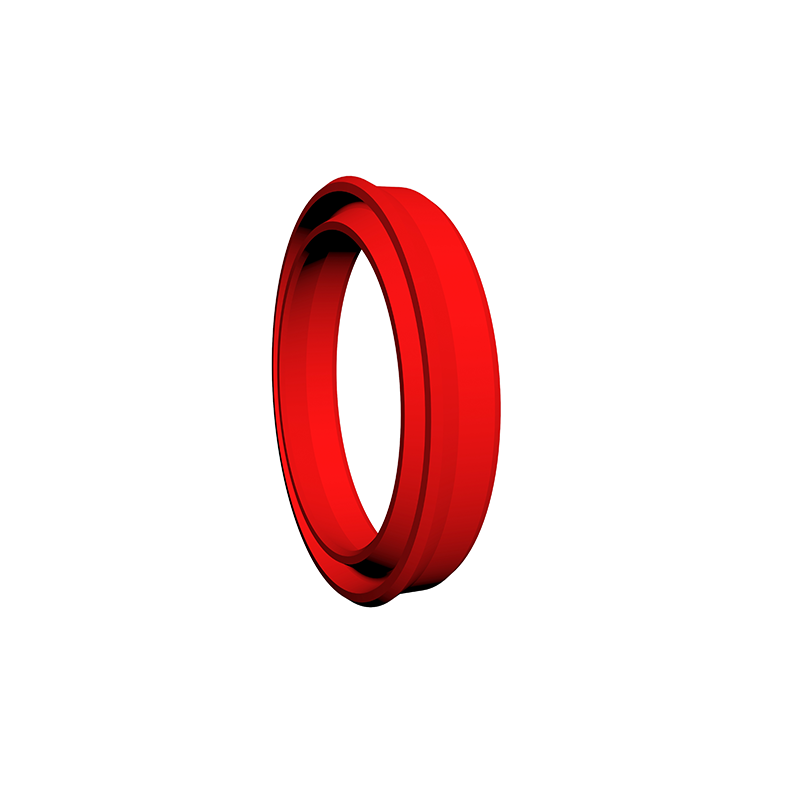

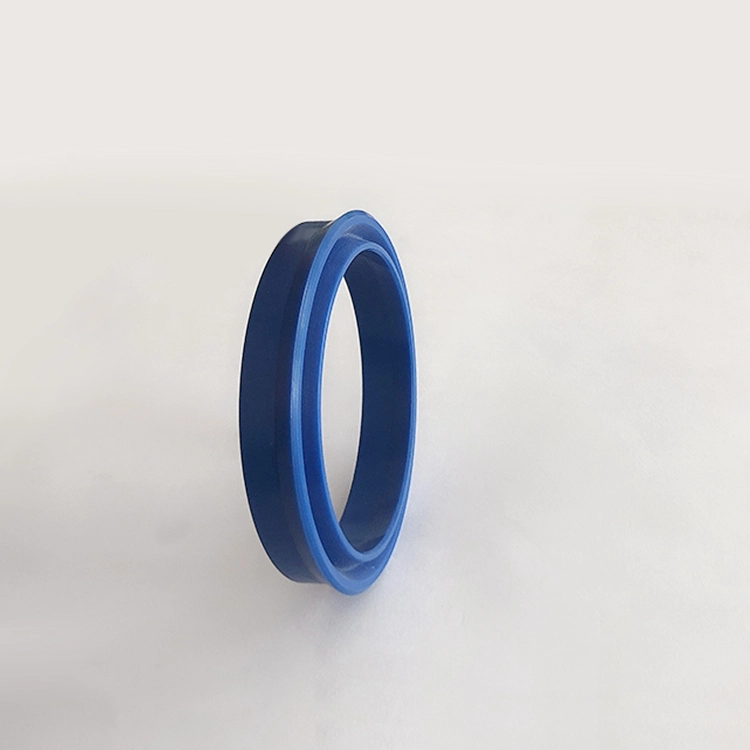

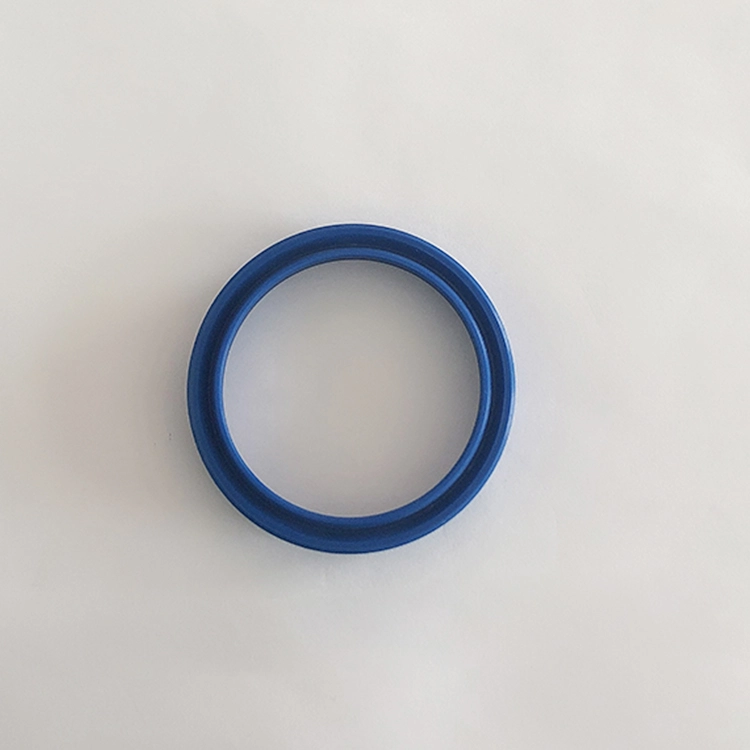

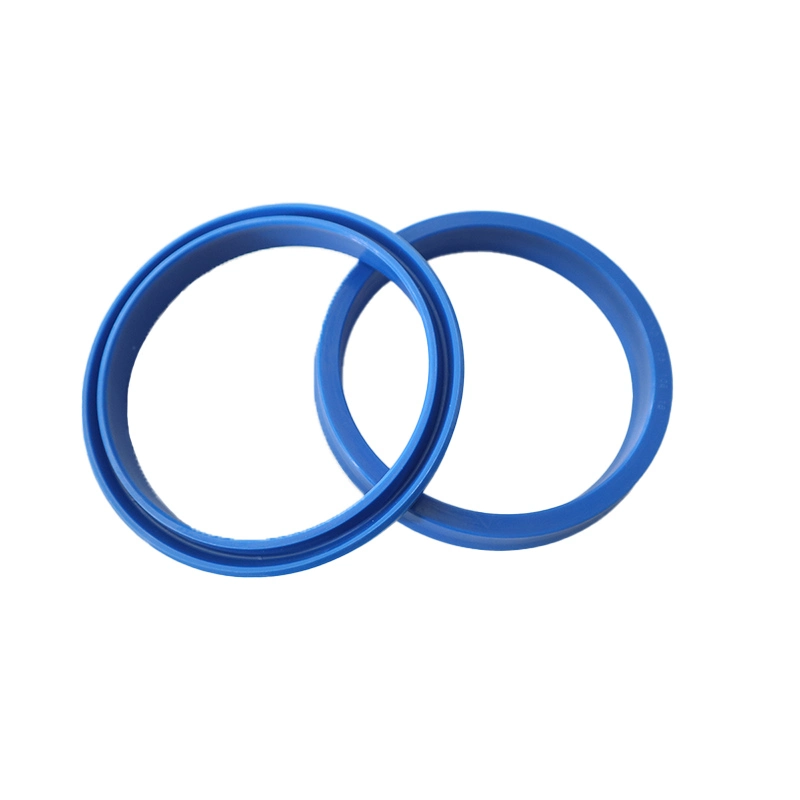

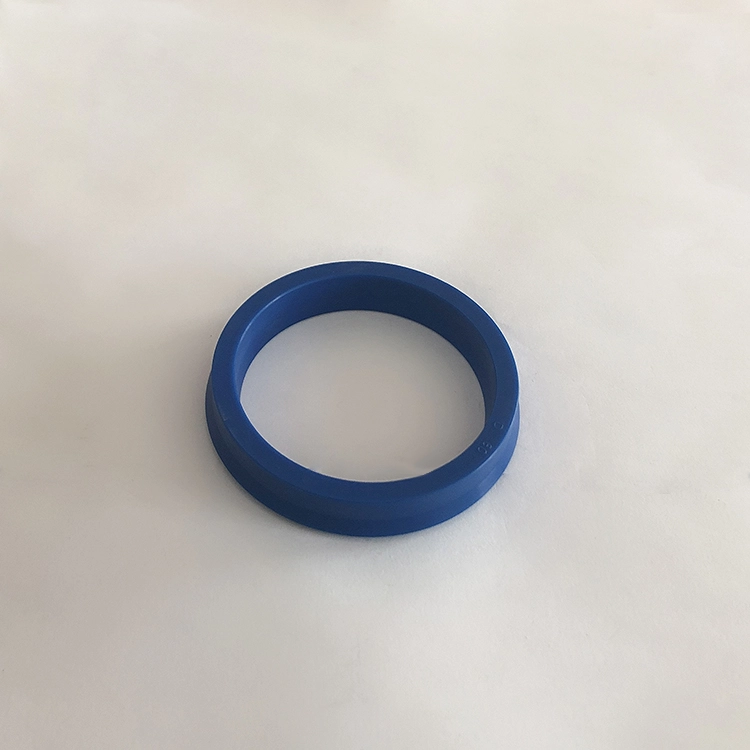

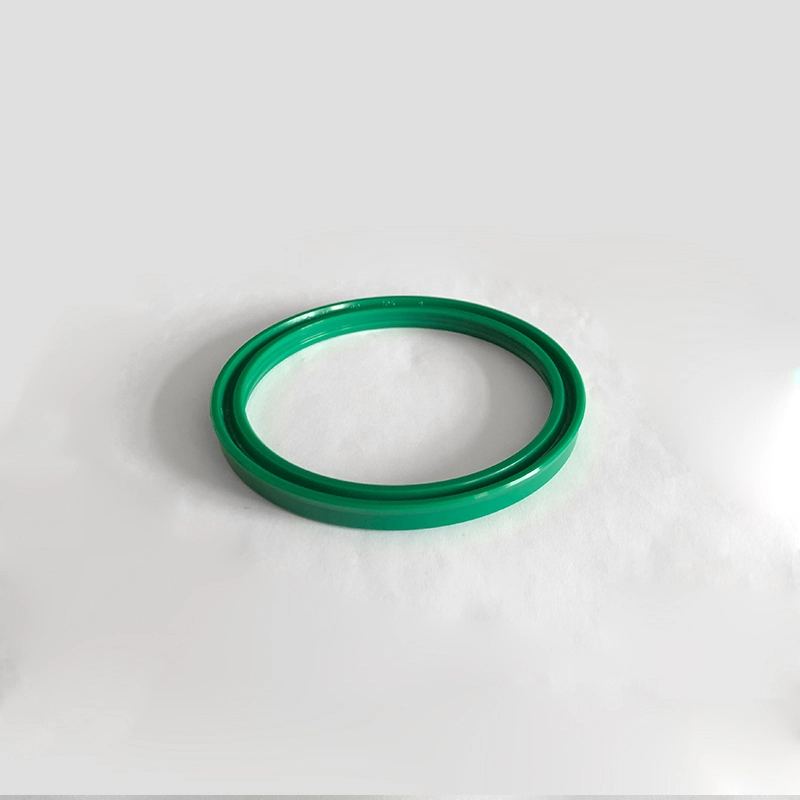

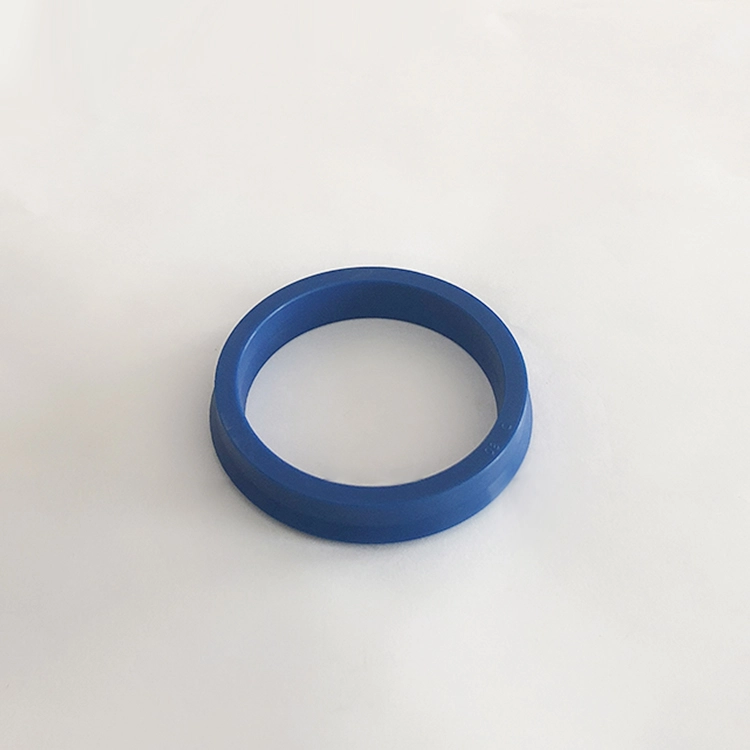

RCUR 씰 링은 피스톤로드에 특별히 사용되는 비대칭 씰이며, 유압 왕복 운동의 일원 밀봉에 적합하며 밀봉 성능이 우수합니다. 그루브는 ISO5597 표준을 준수합니다. 밀봉 시스템에서 보조 씰로 사용됩니다. 특성 :
1. 정적 및 동적 인 밀봉 성능이 우수합니다.
2. 역동적 인 조건 하에서 강한 잔류 오일 회수 능력;
3. 간단한 구조와 쉬운 설치 및 유지 보수.

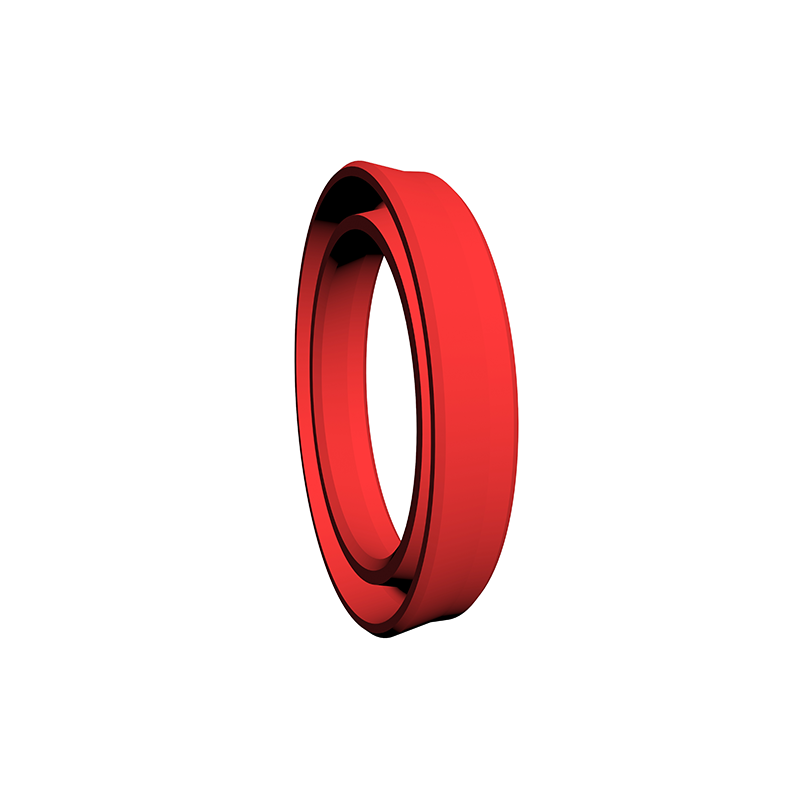

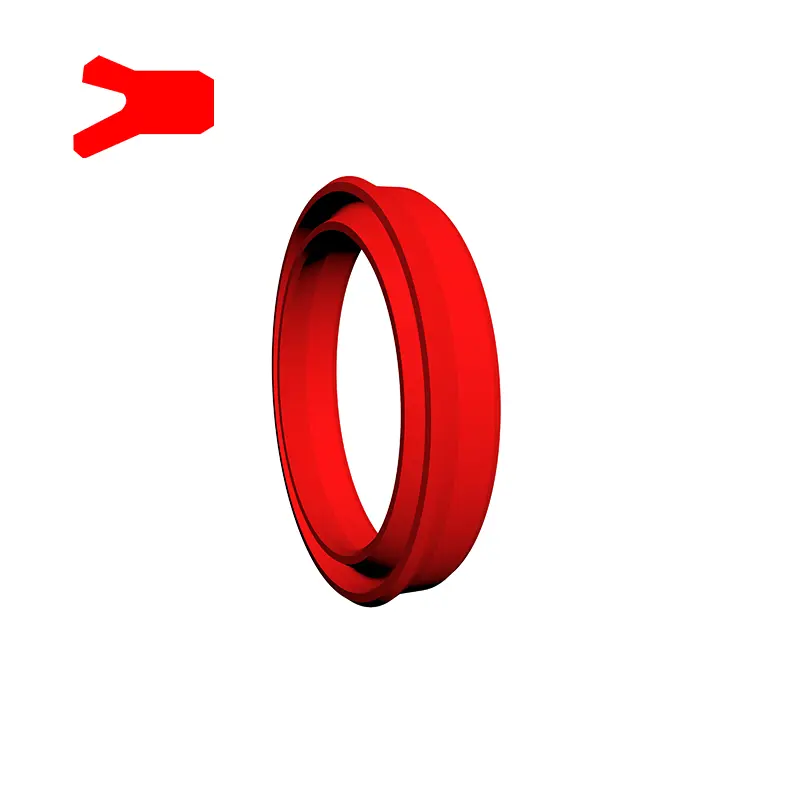

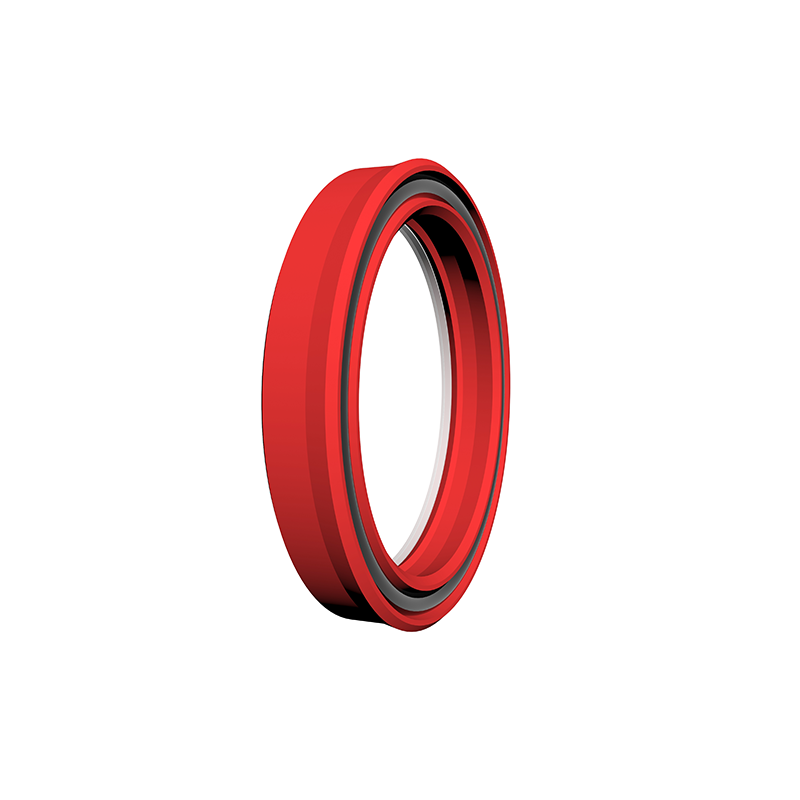

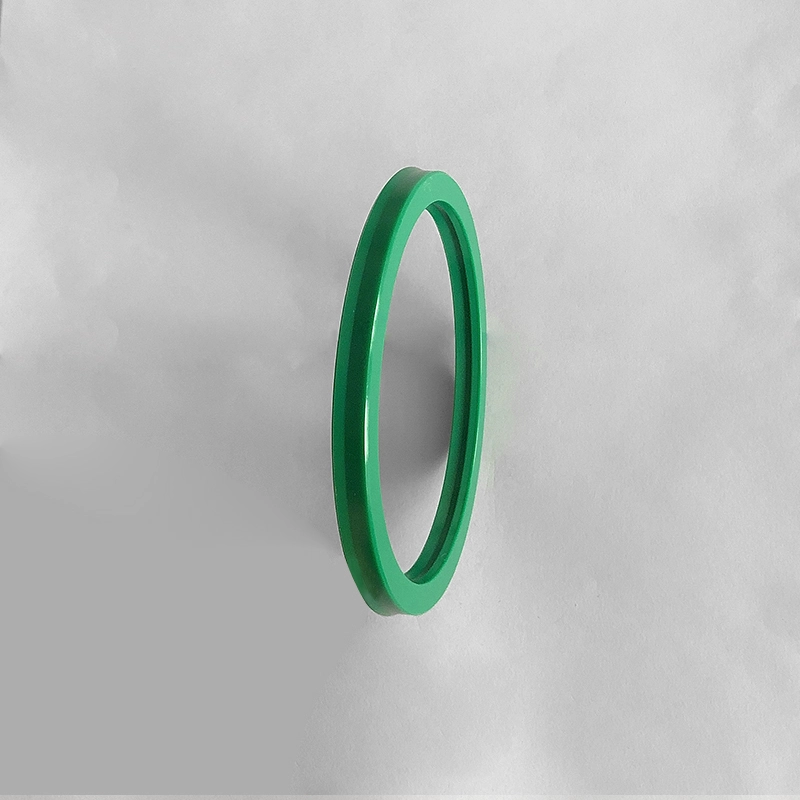

RCUSR 씰 링은 피스톤로드에 특별히 사용되는 비대칭 씰이며 씰 링의 내부에 보조 립이 있습니다. 유압 왕복 운동의 일원 밀봉에 적합하며 밀봉 성능이 우수합니다. 그루브는 ISO5597 표준을 준수합니다. 밀봉 시스템에서 단독 또는 보조 씰로 사용할 수 있습니다. 특성 :
1. 정적 및 동적 인 밀봉 성능이 우수합니다.
2. 동적 조건 하에서 낮은 마찰, 부드러운 움직임, 강한 잔류 오일 회수 능력;
3. 간단한 구조와 쉬운 설치 및 유지 보수.
제품 기능 및 응용 프로그램 :
재료 선택
1.지지 O- 링 재료를 선택할 수 있습니다 : R01 니트릴 고무 (NBR), RO2 플루오로 루버 (FKM) 등
2. 밀봉 반지 재료 : PTFE2, PTFE3, PTFE4, PU 등
RC15 재료 선택
1.
2. V- 링 물질 : 폴리 테트라 플루오로 에틸렌, 니트릴 고무, 니트릴 천, 플루오로 루버, 플루오로 루버 천, 폴리 우레탄
3.지지 링 물질 : 니트릴 천, 플루오로 루버 천, 나일론, 폴리 옥시 메틸렌, 폴리 테트라 플루오로 에틸렌
RCUR 재료 선택 폴리 우레탄 (PU)
주문 예 ：
주문 모델 RC11-40X55.1X6.3-PTFE3-R01
주문 모델 RC11-B-40X55.1X6.3-PTFE3-R02
모델로드 직경 x 그루브 직경 x 그루브 폭
주문 모델 RC12-40X55X7.5 —PTFE3 — R01
모델로드 직경 X 그루브 직경 X 그루브 폭

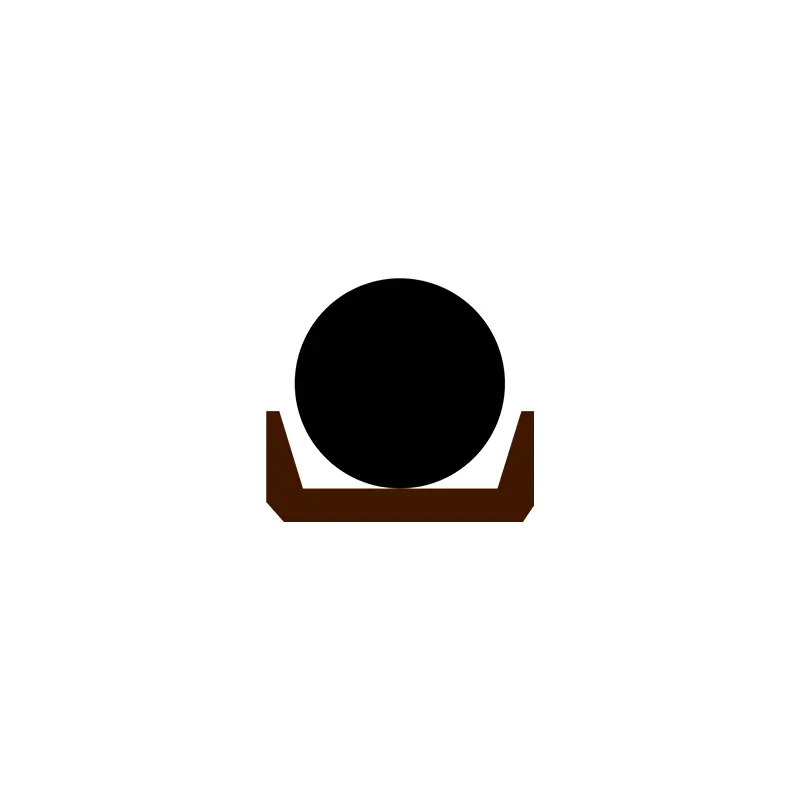

주문 모델 RC13-80-PTFE3-R01 또는 SPNC-80-PTFE3-R01
RC13/SPNC- 모델 80- 샤프트 직경 D PTFE3-PTFE 재료 코드 R01-O-RING 재료 코드
주문 모델 RC14-80-PTFE3-R01
RC14-MODEL 80- 샤프트 직경 D PTFE3-PTFE 재료 코드 R01-O-RING 재료 코드
RC15
| 모델 | 재료 | 적용 가능한 범위 | 밀봉 |
| RC15-A | V- 링 : NBR 천, 압력 링,지지 링 : NBR 천/PA/POM/PTFE | 정상 온도, 고압 | 좋은 |
| RC15-B | V- 링 : FKM 천, 압력 링,지지 링 : FKM 천/PTFE | 고온, 고압 | 좋은 |
| RC15-C | V- 링 : NBR, 압력 링,지지 링 : NBR 천/PA/POM/PTFE | 정상 온도, 중간 및 저압 | 훌륭한 |
| RC15-D | V- 링 : FKM, 압력 링,지지 링 : FKM 천/PTFE | 고온, 중간 및 저압 | 훌륭한 |
| RC15-E | V- 링 : NBR+NBR 천 조합, 압력 링,지지 링 : NBR 천/PA/POM/PTFE | 정상 온도, 중간 및 고압 | 매우 좋은 |
| RC15-F | V- 링 : FKM+FKM 천 조합, 압력 링,지지 링 : FKM 천/PTFE | 고온, 중간 및 고압 | 매우 좋은 |
| RC15-G | V- 링, 압력 링,지지 링 : PTFE1/PTFE2/PTFE3/PTFE4 | 고온 및 고압 부식 매체 | 정상 |
| RC15-H | V- 링 : PU, 압력 링,지지 링 : PU/PA/POM/PTFE | 정상 온도, 중간 및 고압 | 매우 좋은 |

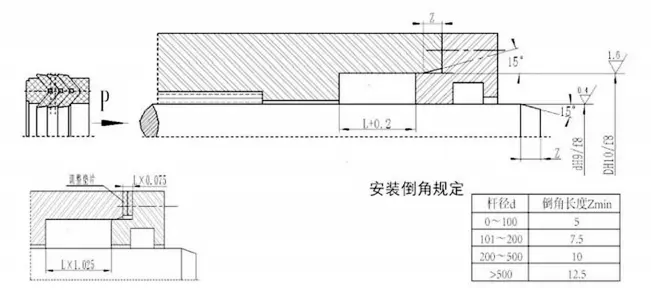

주문 예 RC15-A-40X55X22.5RC15-A-MODEL DXDXL 설치 모따기 규정
| 로드 직경 d | 모따기 길이 z최소 |
| 0 ~ 100 | 5 |
| 101 ~ 200 | 7.5 |
| 200 ~ 500 | 10 |
| 500 | 12.5 |
V 자형 결합 씰은 개스킷의 축 방향 크기를 조정하여 최상의 밀봉 및 마찰 상태를 달성 할 수 있습니다. 장기 작동 후 초기 마모는 축 크기를 조정하여 연장 할 수 있습니다. 밀봉 캐비티의 조정 가능한 축 크기는 1.025L로 설계되고 조정량은 7.5%L입니다.
spn
주문 모델 SPN-D*D*L-PTFE3-R01로드 직경*그루브 하단 직경*그루브 폭
SPN 모델 PTFE3- 수정 된 PTFE 재료 코드 R01-RECTALLINAL RINTER CODE
RC17
주문 모델 RC17-D*D*L-PTFE3-R01로드 직경*그루브 하단 직경*그루브 폭
GTD
TDMI
GGDI
BD
주문 모델 BD40*55*11.4로드 직경 × 그루브 직경 × 씰 높이
YXD
주문 모델 YXD63X75X14 -R01로드 직경 × 그루브 직경 × 씰 높이 - 재료 코드
rcur
주문 모델 RCUR63X73 × 10로드 직경 × 그루브 직경 × 씰 높이
주문 모델 RCUSR63X73X6로드 직경 × 그루브 직경 × 씰 높이
명세서
| RC11 National Standard (사양 테이블에서 모든 크기의 제품을 생산할 수 있음) | |||||||||
| 표준 유형 D F8 RC11 RC11-B |
라이트 하중 D F8 RC11-Q RCI1-B-Q |
무거운 부하 d f8 RC11-Z RC11-B-Z |
그루브 직경 D H9 |
그루브 너비 L+0.2 |
방사형 클리어런스 smax | 둥근 모서리 r맥스 |
모따기 Z최소 |
O- 링 와이어 직경 dO | |
| 0 ~ 20mpa | 20-40mpa | ||||||||
| 3 ~ 7.9 | 8 ~ 18.9 | - | D+5 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 8 ~ 18.9 | 19 ~ 37.9 | 3 ~ 7.9 | D+7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 19 ~ 37.9 | 38 ~ 199.9 | 8 ~ 18.9 | D+11 | 4.2 | 0.25 | 0.2 | 1.0 | 4 | 3.55 |
| 38 ~ 199.9 | 200 ~ 255.9 | 19 ~ 37.9 | D+15.5 | 6.3 | 0.3 | 0.2 | 1.3 | 5 | 5.30 |
| 200 ~ 255.9 | 256 ~ 649.9 | 38 ~ 199.9 | D+21 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 256 ~ 649.9 | 650-999.9 | 200-255.9 | D+24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 650 ~ 999.9 | > 1000 | 256 ~ 649.9 | D+28 | 9.5 | 0.5 | 0.3 | 2.5 | 8 | 8.60 |
| > 1000 | - | 650 ~ 999.9 | D+38 | 13.8 | 0.7 | 0.6 | 3.0 | 10 | 12.0 |
| 로드 직경 범위 D F8 |
그루브 직경 DH9 |
그루브 너비 L+0.2 |
방사형 클리어런스 s맥스 | 둥근 모서리 r맥스 |
모따기 Z최소 |
|
| 0 ~ 20mpa | 20 ~ 40mpa | |||||
| 20 ~ 39.9 | D+10 | 5 | 0.4 | 0.3 | 0.2 | 4 |
| 40 ~ 70.9 | D+15 | 7.5 | 0.4 | 0.3 | 0.3 | 5 |
| 71 ~ 200 | D+20 | 10 | 0.5 | 0.4 | 0.4 | 6 |
| 200 ~ 309.9 | D+25 | 12.5 | 0.6 | 0.5 | 0.4 | 8.5 |
| 310 ~ 539.9 | D+30 | 15 | 0.7 | 0.6 | 0.8 | 10 |
| 540-699.9 | D+35 | 17.5 | 0.8 | 0.7 | 1.2 | 12 |
| 700 ~ 1500 | D+40 | 20 | 0.8 | 0.7 | 1.2 | 14 |
| 참고 : 압력> 40 MPa의 경우 Seal Root Area Smax는 H8/18 적합성 공차를 사용합니다. | ||||||
| 샤프트 직경 범위 D F8 |
그루브 직경 D H9 | 그루브 너비 L+0.2 |
둥근 모서리 r맥스 |
방사형 클리어런스 Smax |
모따기 Zmin |
O- 링 와이어 직경 dO |
|
| 유압 용 사용 | 공압 및 유압 적은 마찰의 경우 | ||||||
| 3 ~ 10 | D+3 | D+3.5 | 2.5 | 0.4 | 0.2 | 3 | 1.9 |
| 10 ~ 22 | D+4 | D+4.6 | 3.2 | 0.6 | 0.3 | 4 | 2.4 |
| 22 ~ 50 | D+6 | D+6.6 | 4.7 | 1 | 0.3 | 5 | 3.5 |
| 48 ~ 150 | D+10 | D+10.6 | 7.5 | 1 | 0.35 | 6 | 5.7 |
| 150 ~ 1500 | D+15 | D+15.6 | 11.0 | 2.5 | 0.4 | 8 | 8.6 |
| 샤프트 직경 범위 D F8 |
그루브 직경 D H9 |
그루브 너비 엘+0.2 | 둥근 모서리 r맥스 |
방사형 클리어런스 S |
모따기 Z |
O- 링 와이어 직경 dO |
| 8 ~ 17 | D+5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 18 ~ 39 | D+6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 40 ~ 108 | D+10 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 109 ~ 1500 | D+13 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| 참고 : 샤프트 직경 ≤ 30mm의 경우 열린 그루브가 권장됩니다. | ||||||

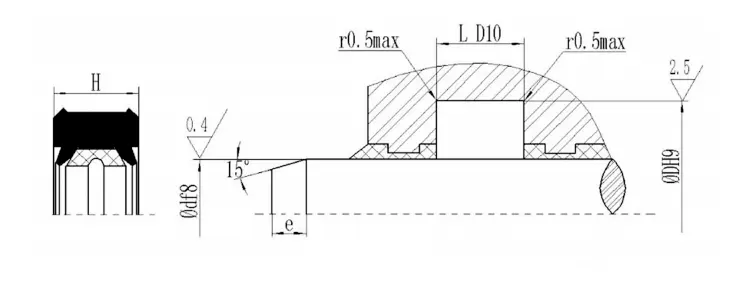

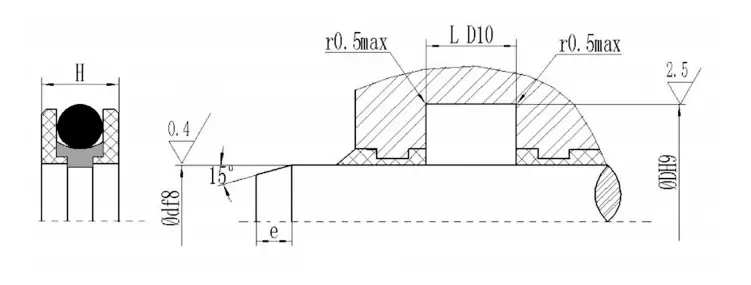

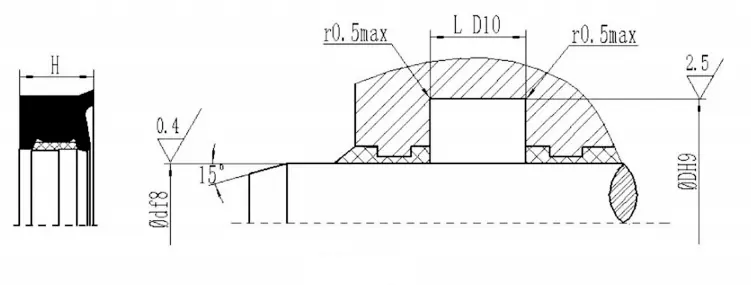

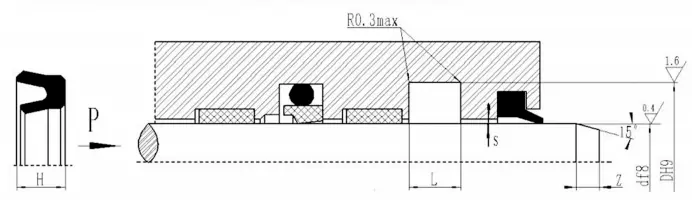

| 설치 치수 | 모따기 길이 | |||||
| 로드 직경 DF8 | 그루브 외부 직경 DH9 | 슬롯 너비 L D10 | 씰 높이 시간 |
|
로드 직경 범위 | 모따기 길이 e 높은 |
| 20-56 | D+10 | 16 | 15 |
|
20-59 | 6 |
| 57-140 | D+13 | 16 | 15 |
|
60-104 | 7 |
| > 140 | D+15 | 16 | 15 |
|
105-299 | 10 |
|
|
|
|
|
|
300-650 | 15 |
| 설치 치수 촬영 길이 | ||||||
| 로드 직경 DF8 | 그루브 외부 직경 DH9 | 슬롯 너비 L D10 | 씰 높이 시간 |
|
로드 직경 범위 | 모따기 길이 e 높은 |
| 20-39 | D+7.2 | 4 | 3.5 |
|
20-59 | 6 |
| 40-79 | D+10 | 5 | 4.5 |
|
60-104 | 7 |
| 80-100 | D+13.8 | 7.5 | 7 |
|
105-299 | 10 |
| 101-250 | D+20 | 10 | 9.5 |
|
300-650 | 15 |
| 250-600 | D+30 | 15 | 14.5 |
|
|
|
| > 600 | D+40 | 20 | 19.5 |
|
|
|
| 압력/MPa | 압출 갭 s맥스 | |
| 로드 직경 D≤60mm | 로드 직경 D> 60mm | |
| ≤5 | 0.4 | 0.5 |
| ≤10 | 0.3 | 0.4 |
| ≤20 | 0.2 | 0.3 |
| ≤30 | 0.15 | 0.2 |
| ≤40 | 0.1 | 0.15 |
