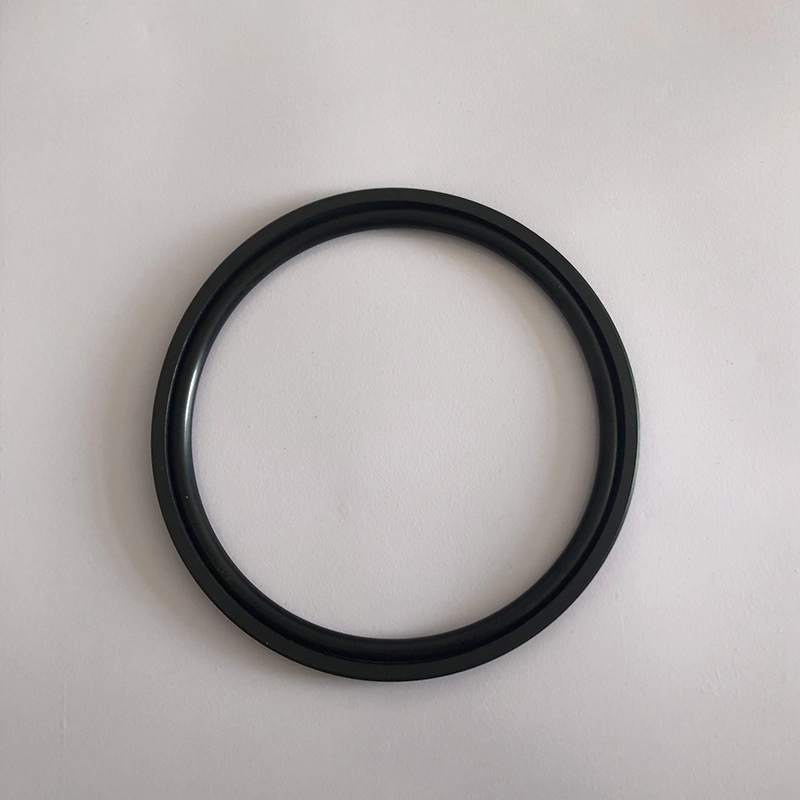

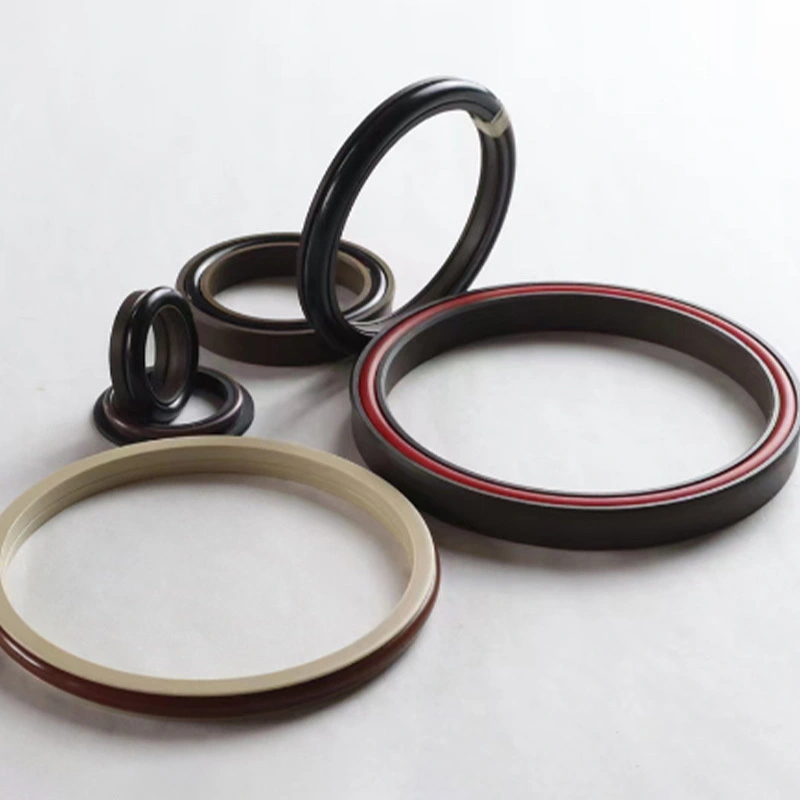

피스톤 구멍의 유압 씰, 공장 및 R & D 센터에는 자체 특성을 가진 세분화 된 모델과 유형이 있지만 엄격한 품질 관리를 달성했습니다.

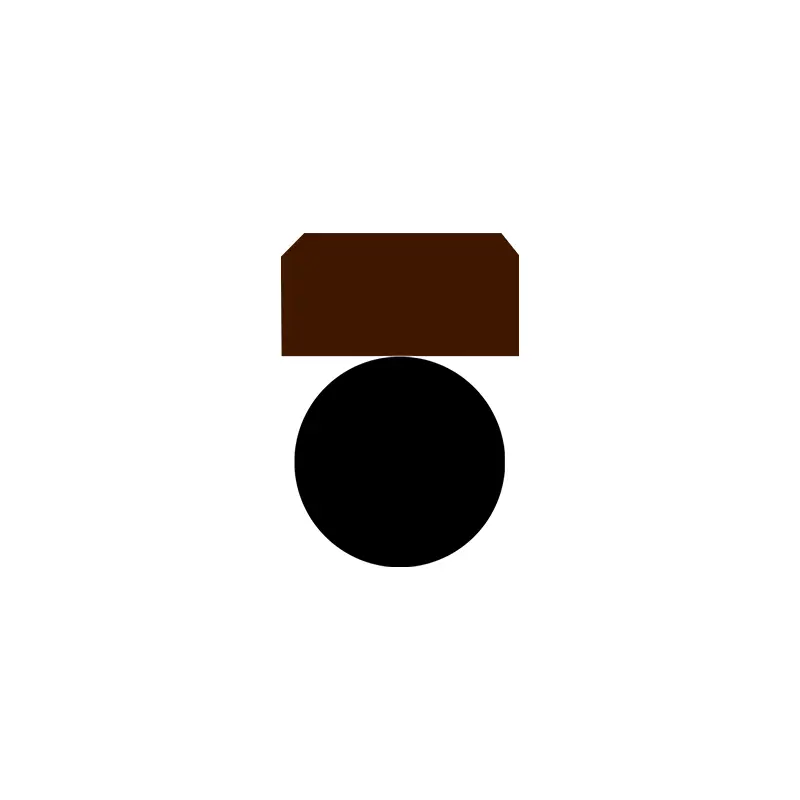

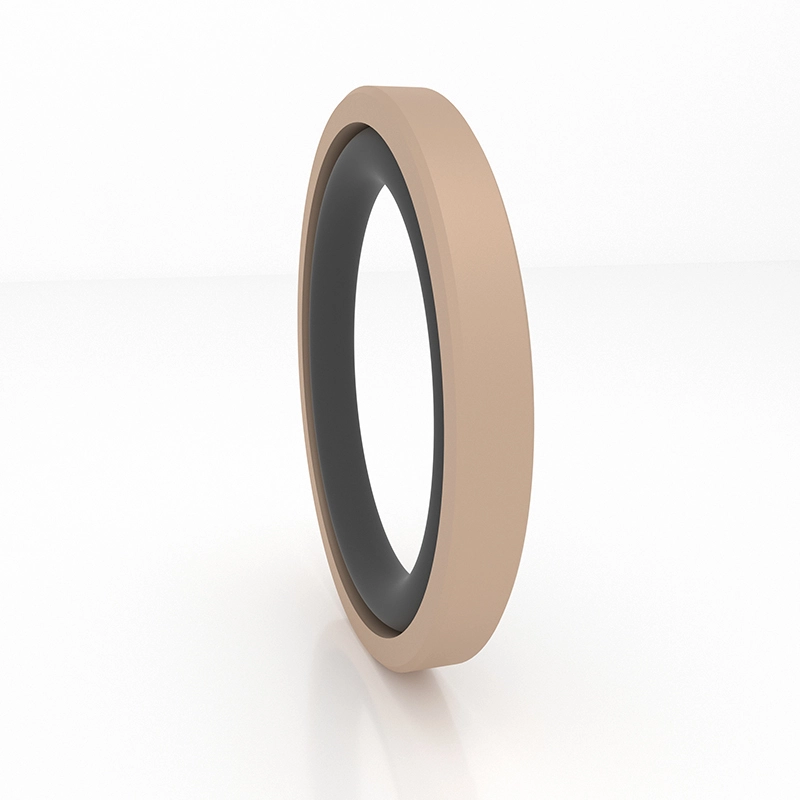

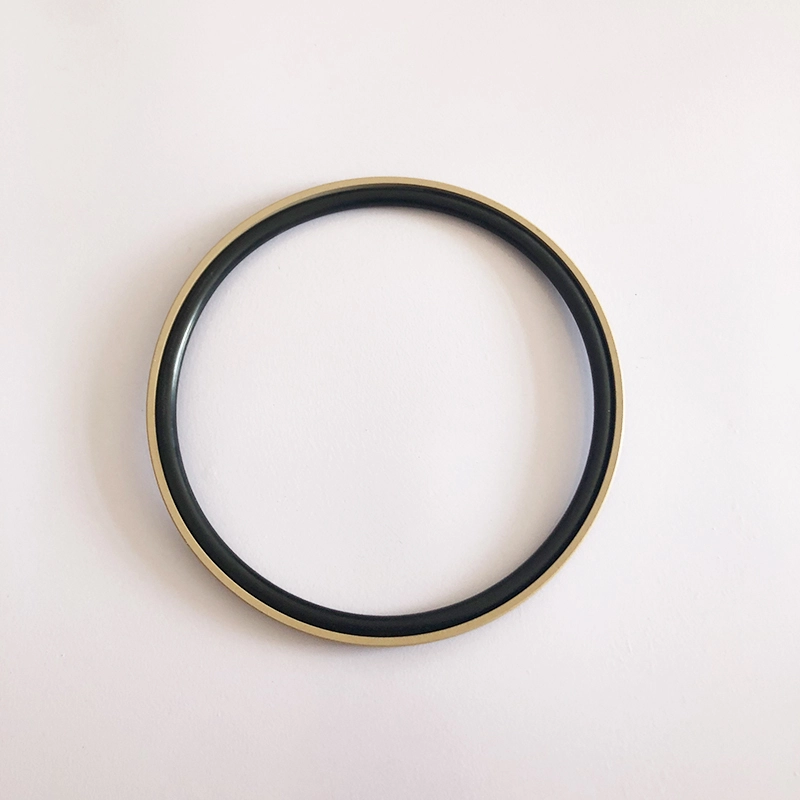

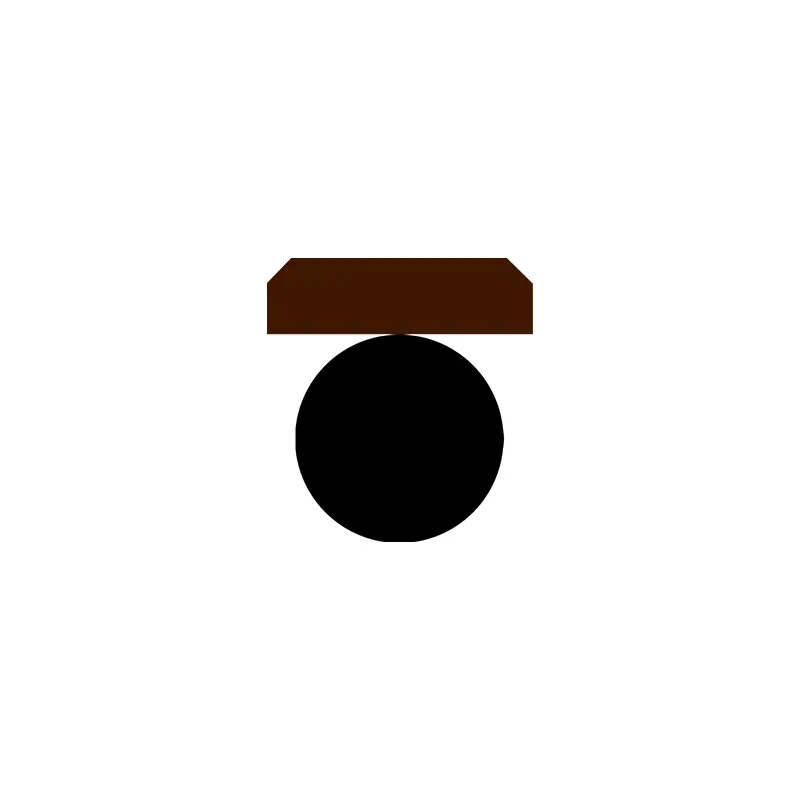

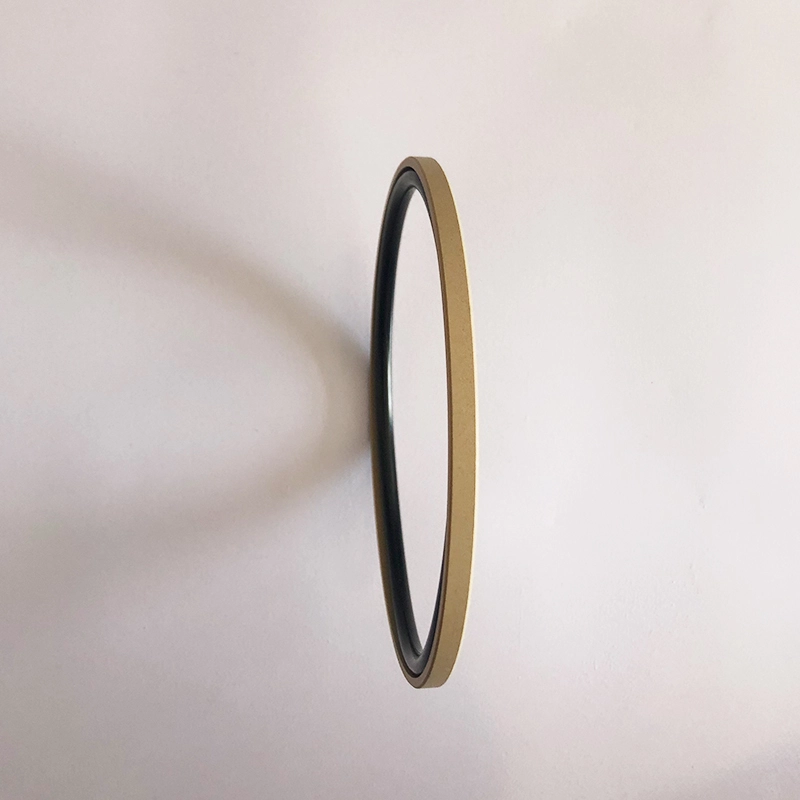

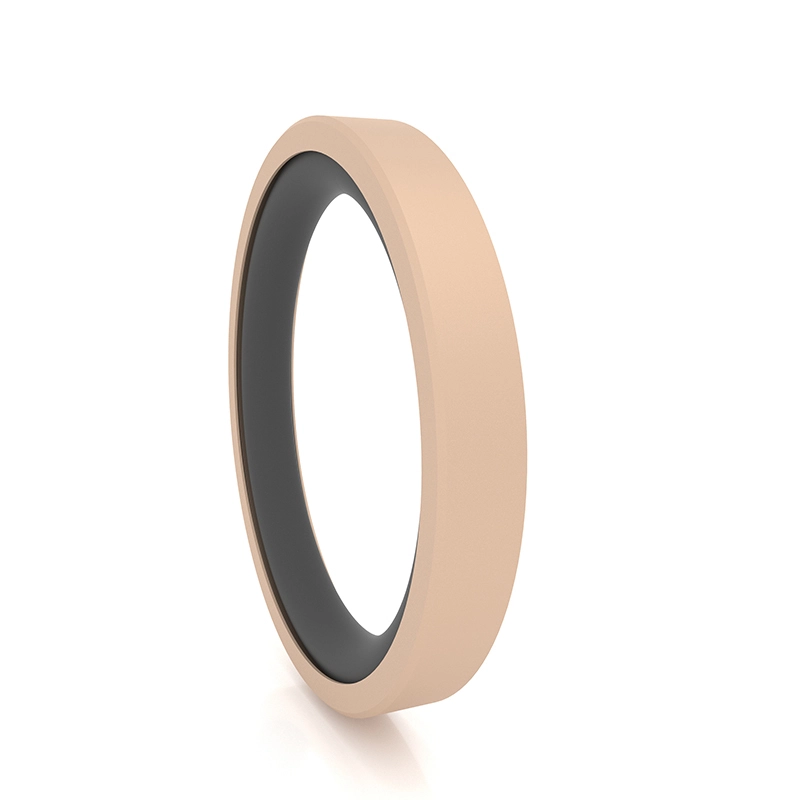

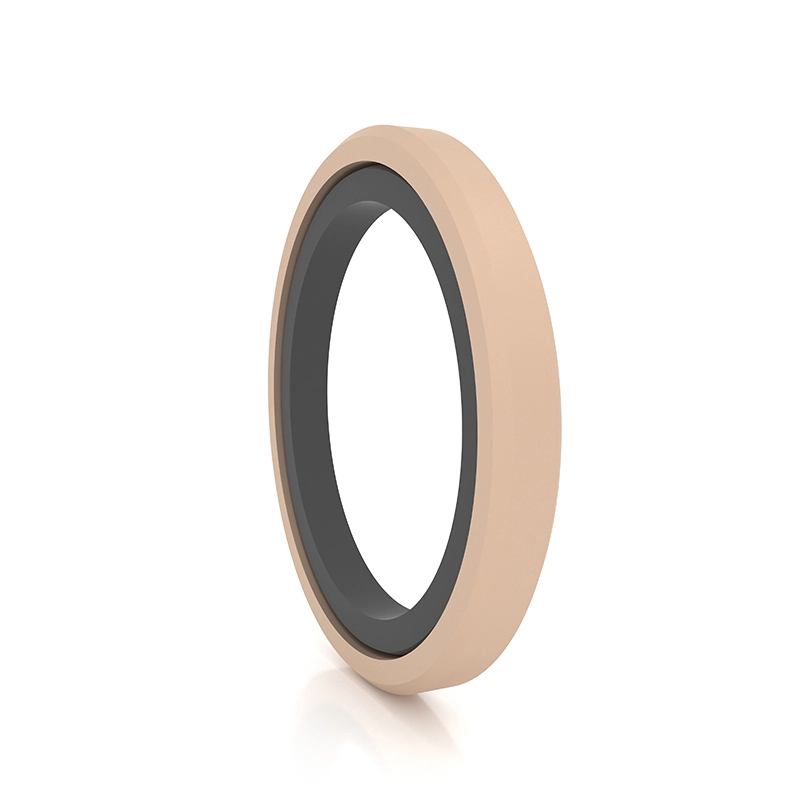

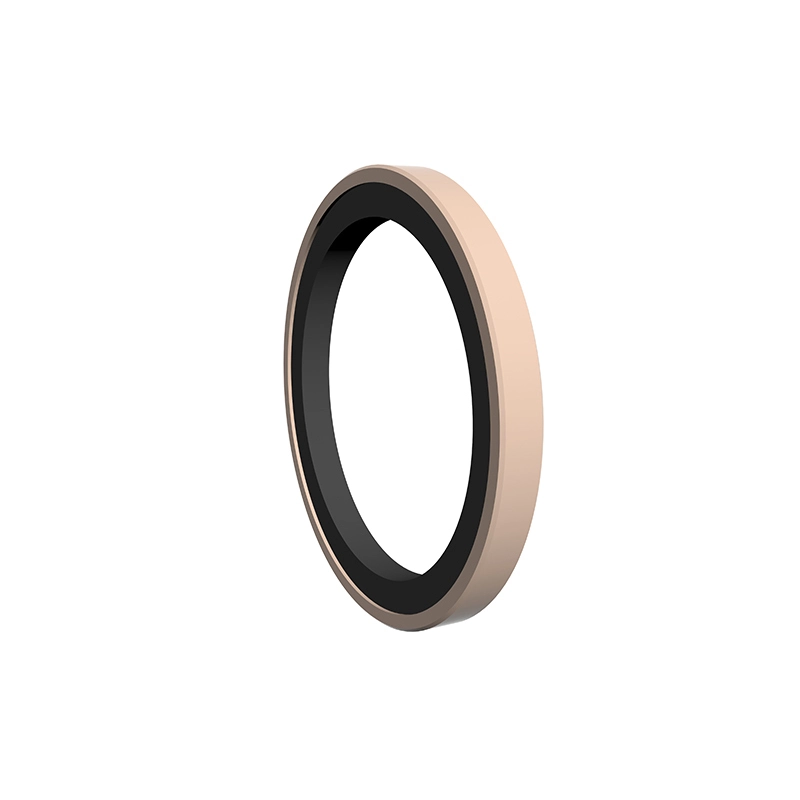

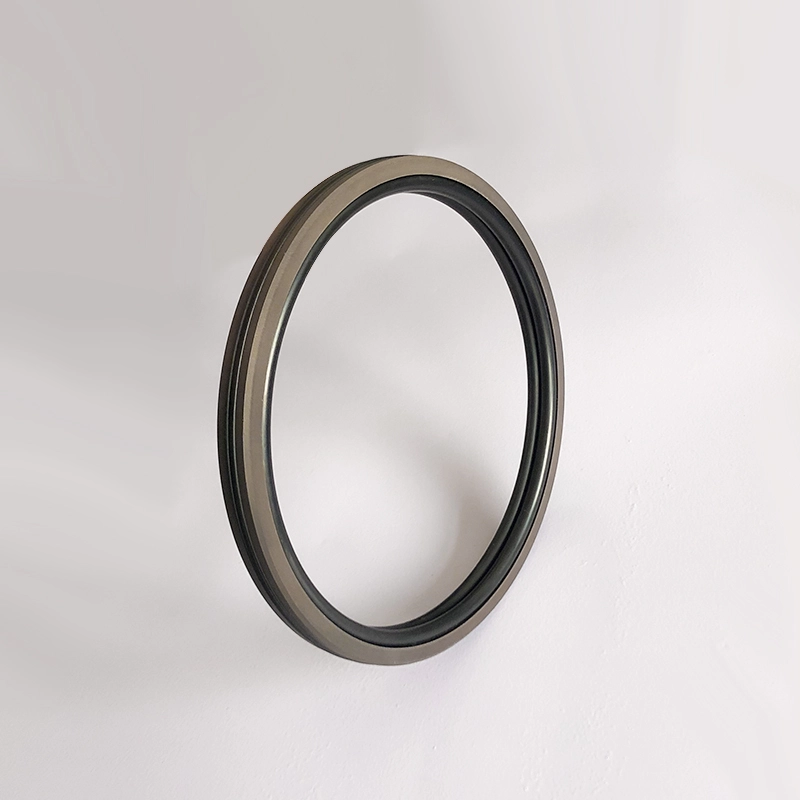

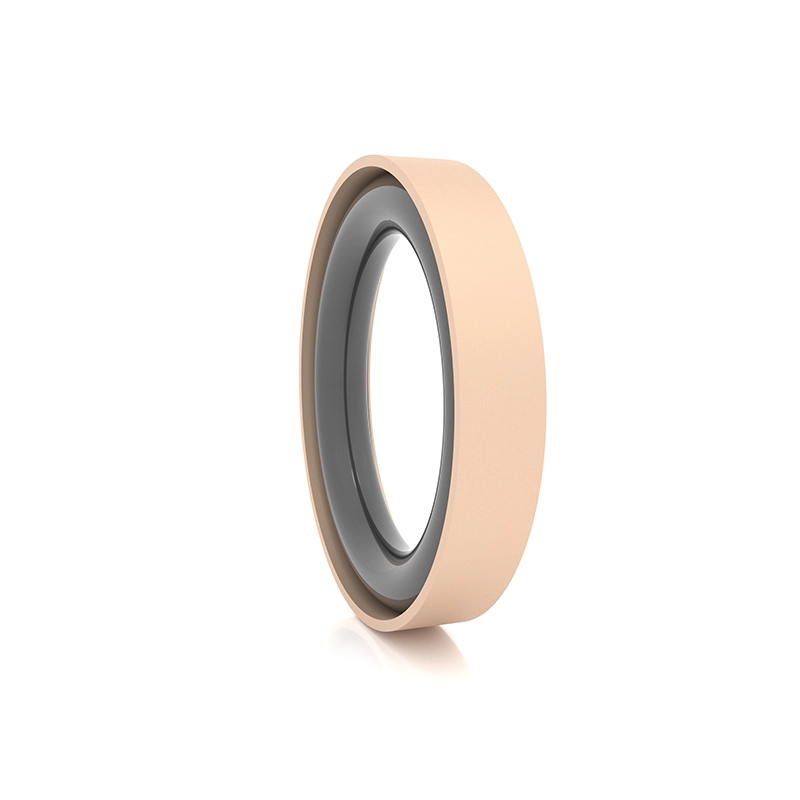

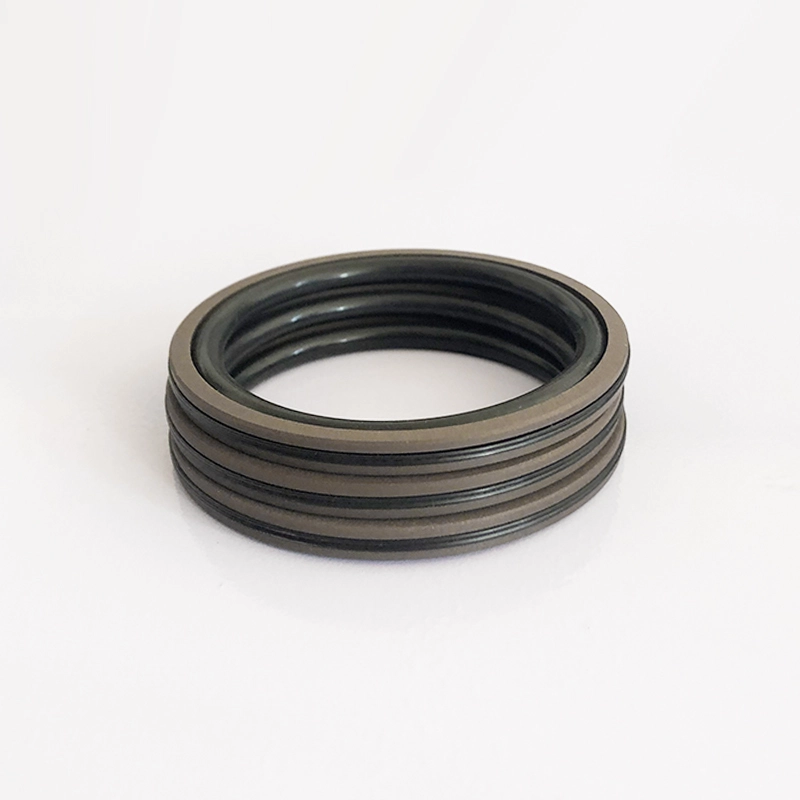

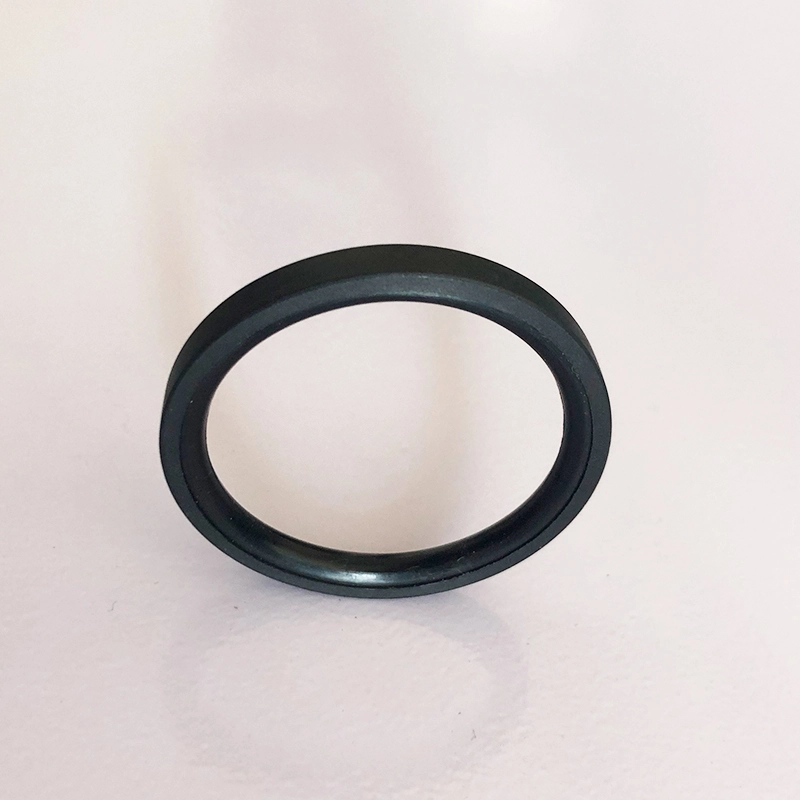

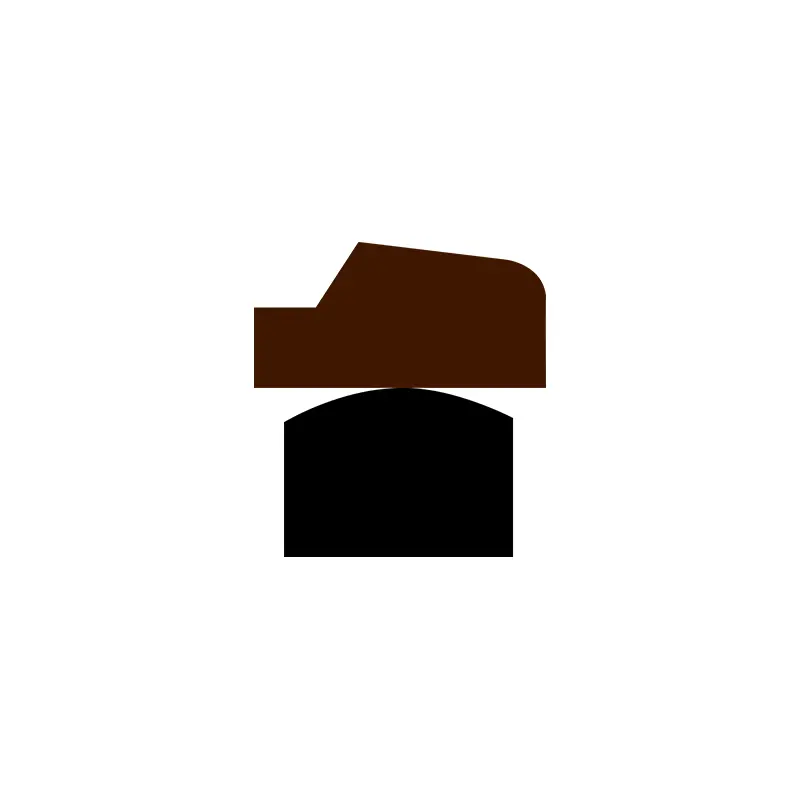

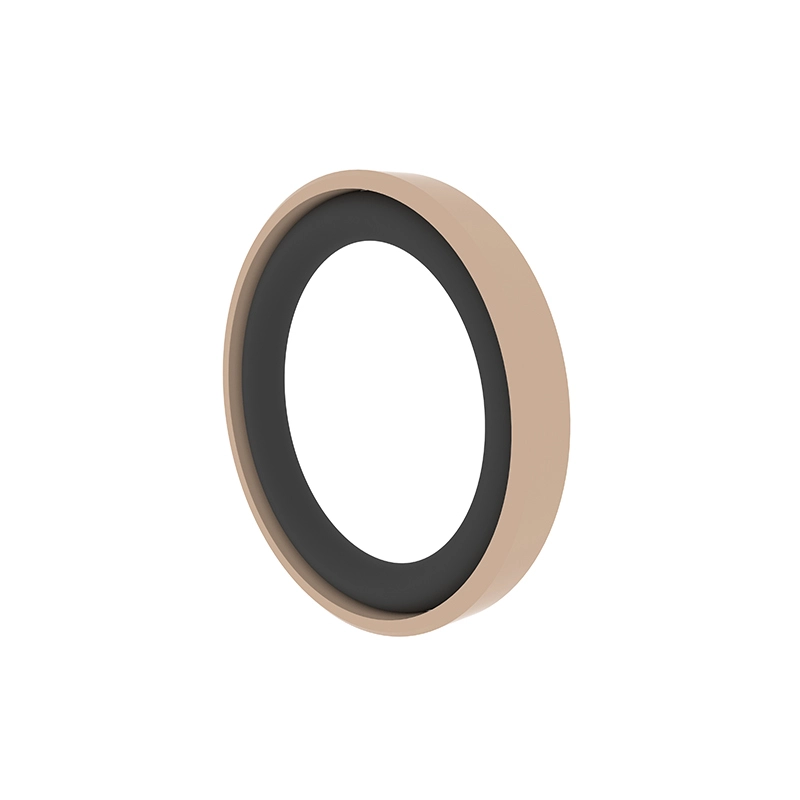

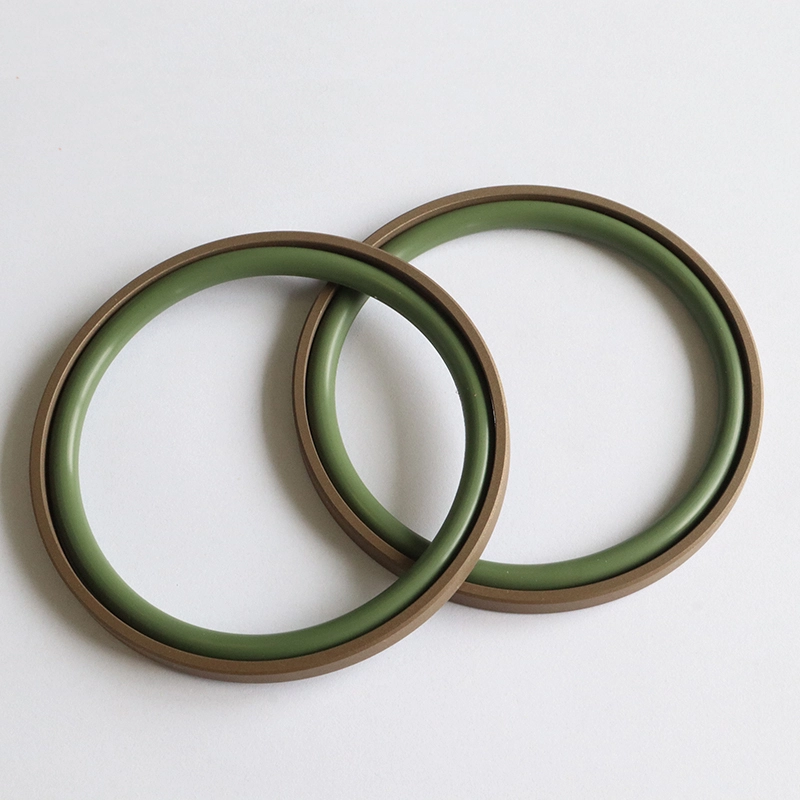

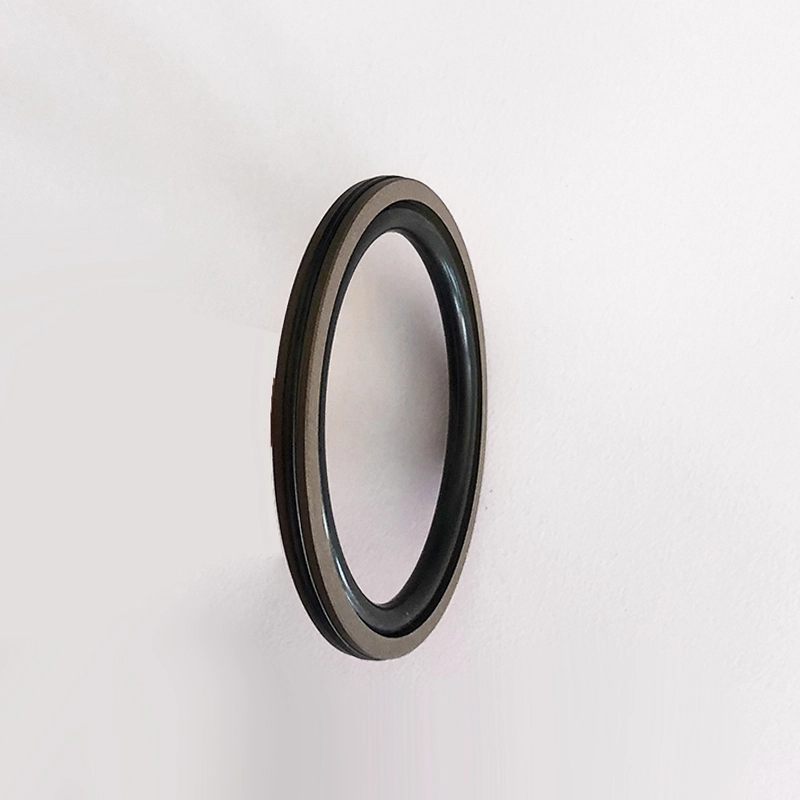

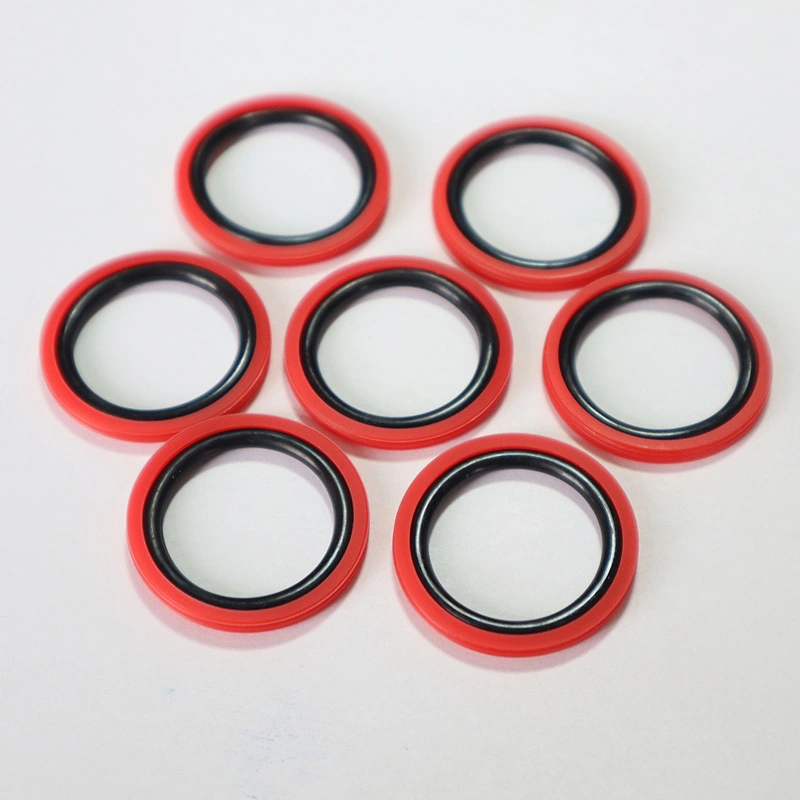

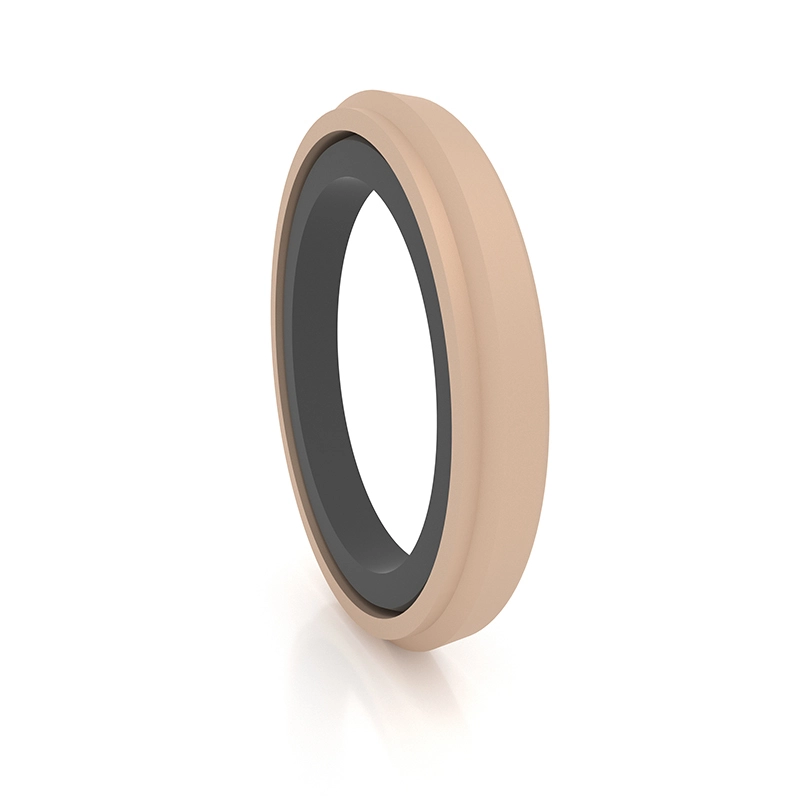

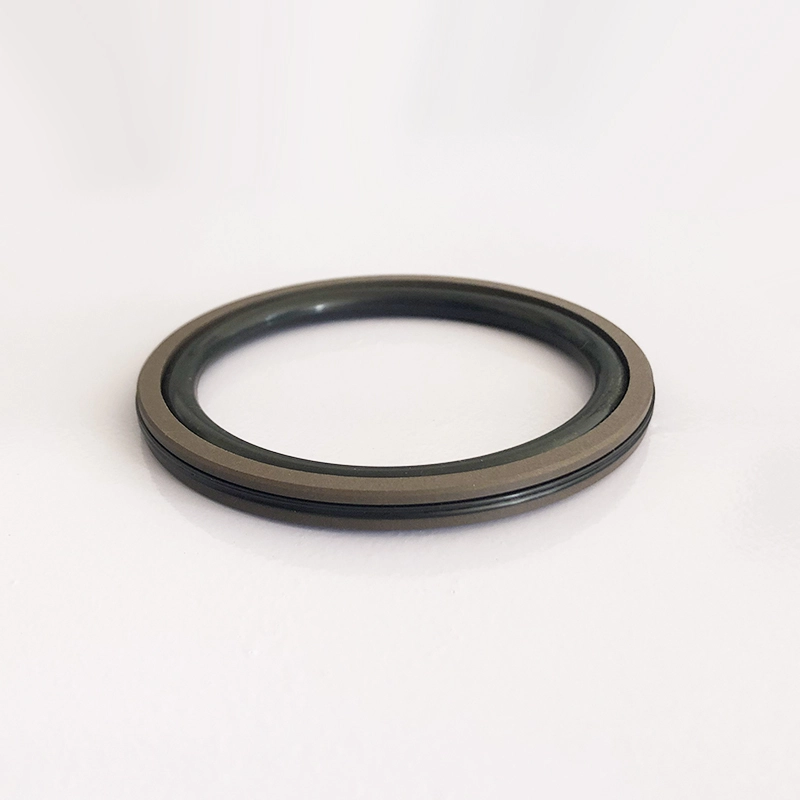

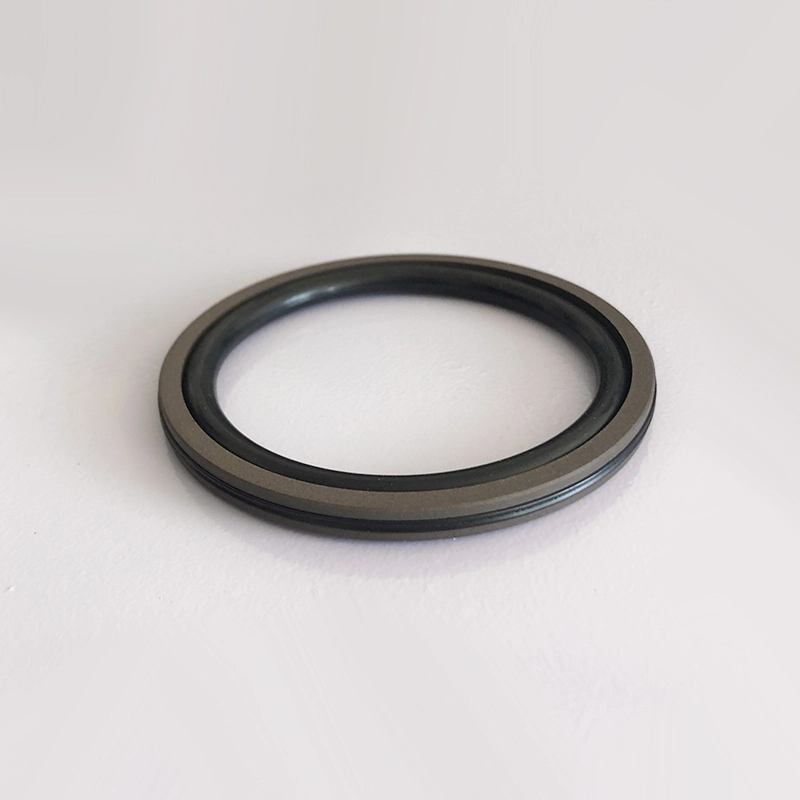

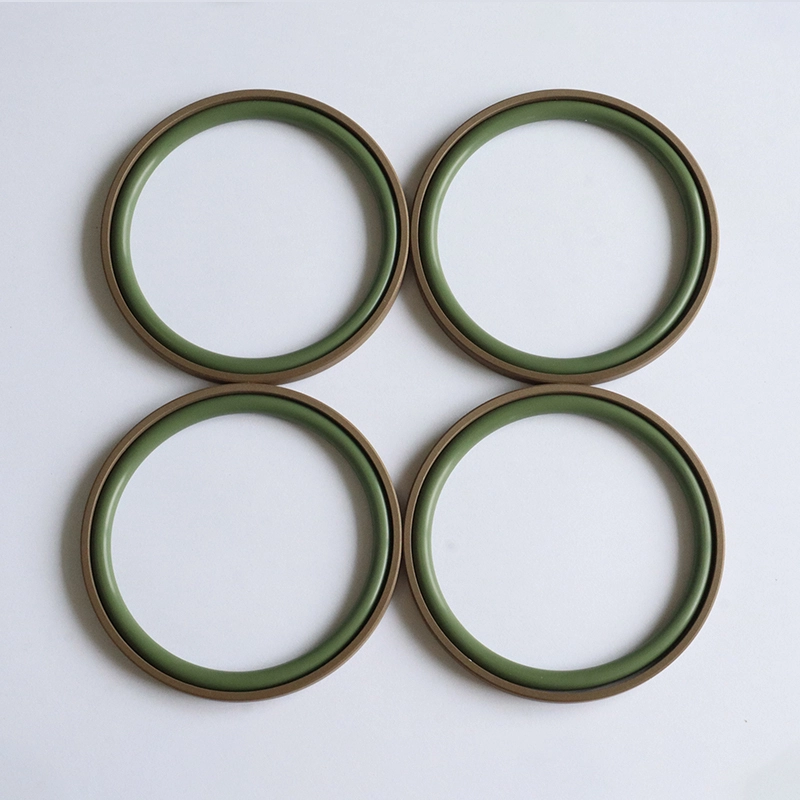

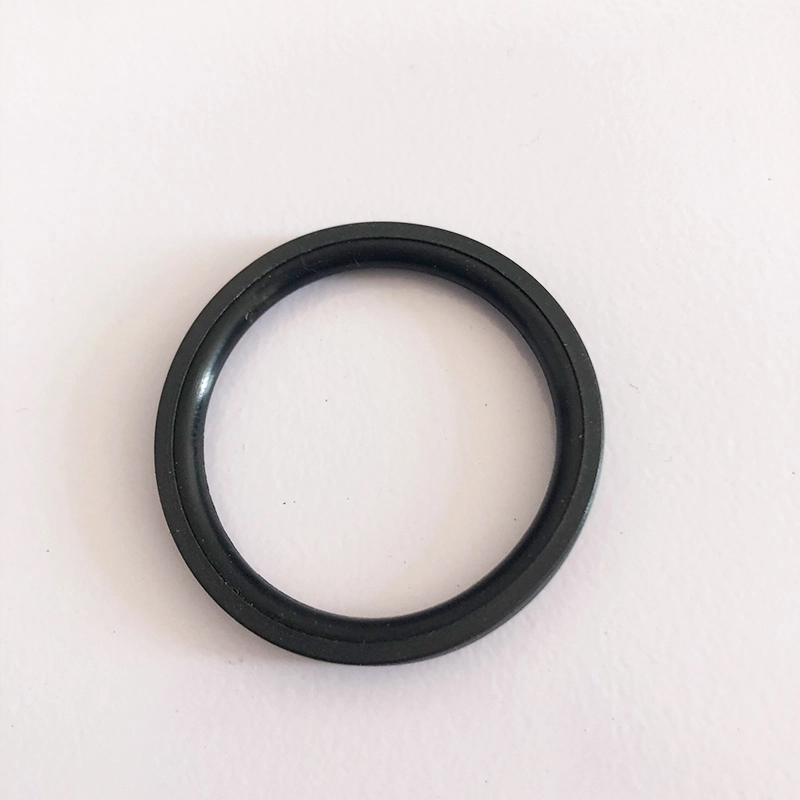

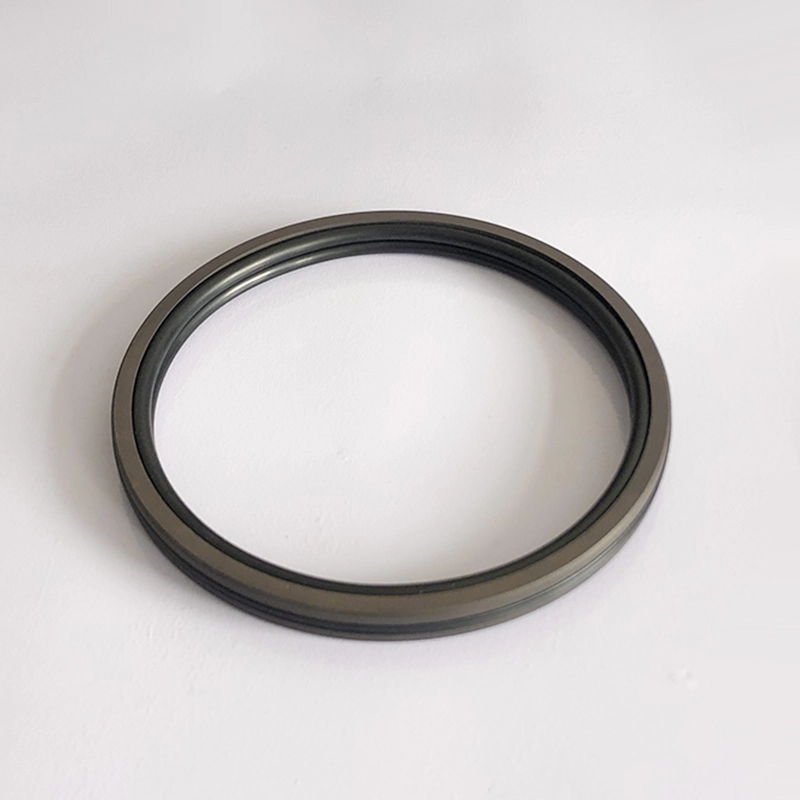

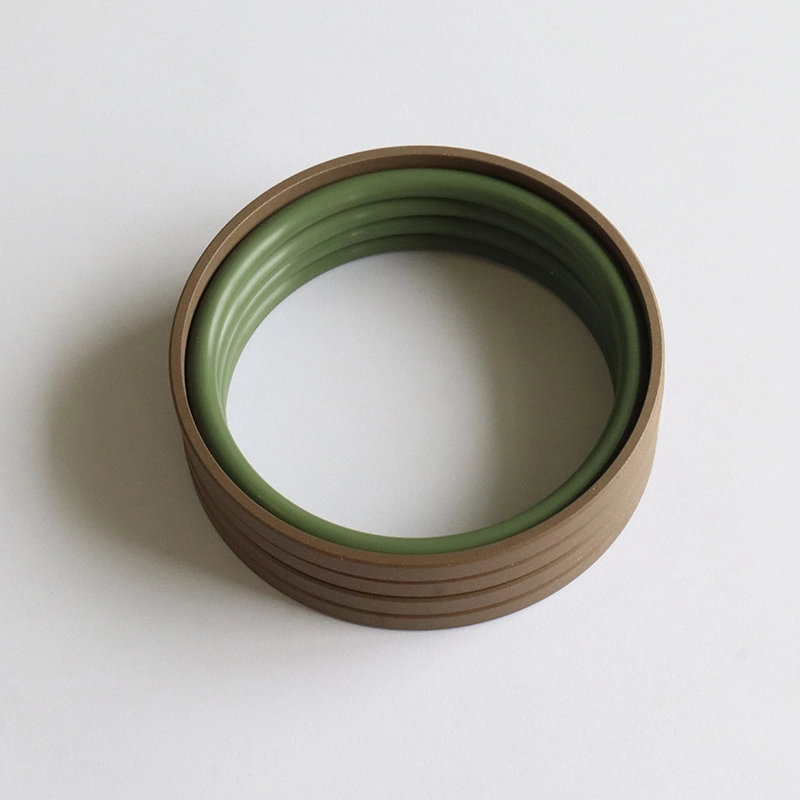

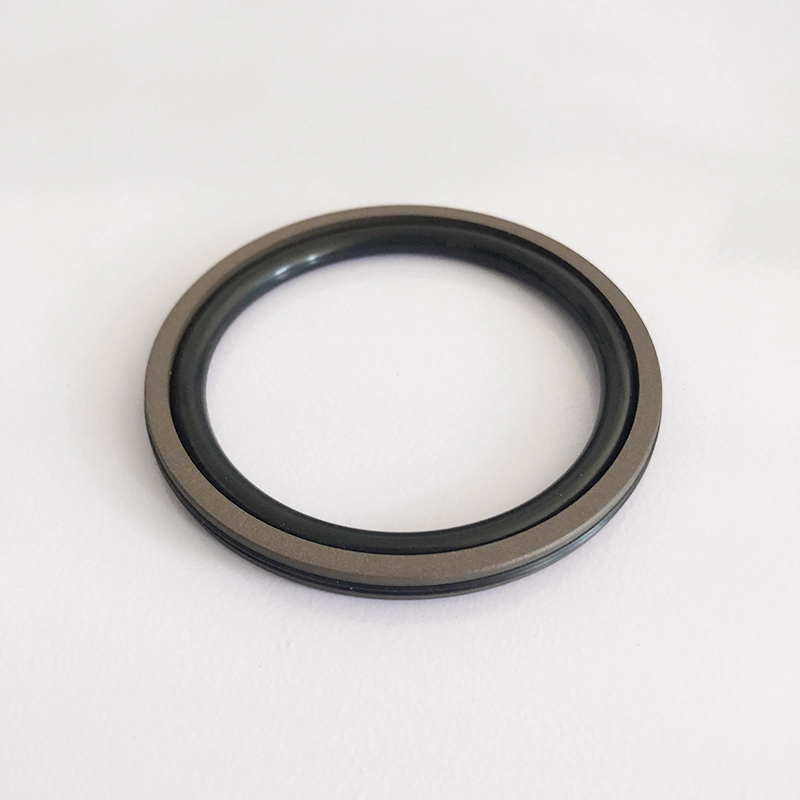

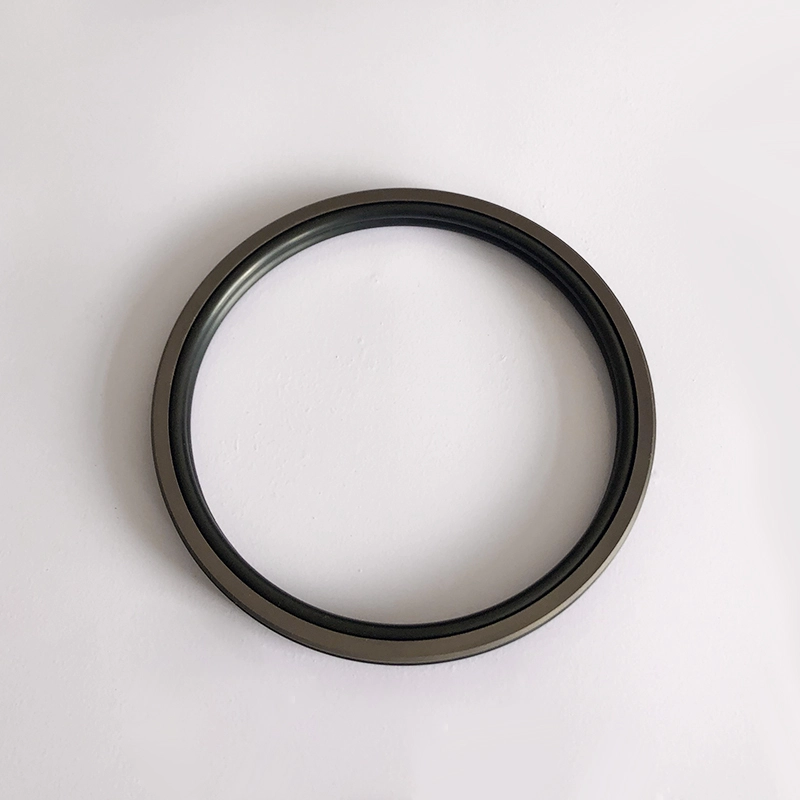

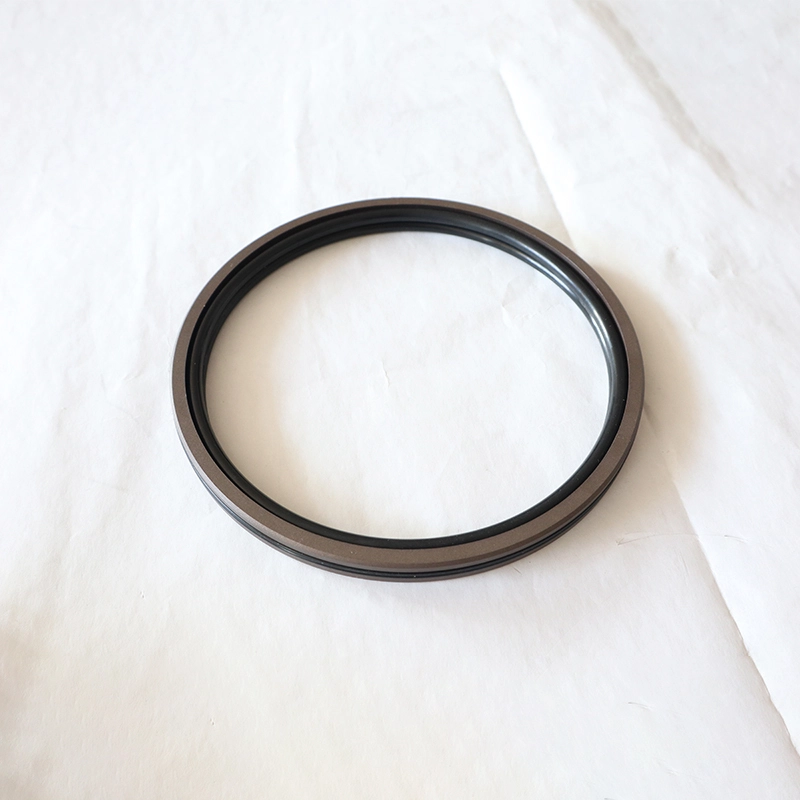

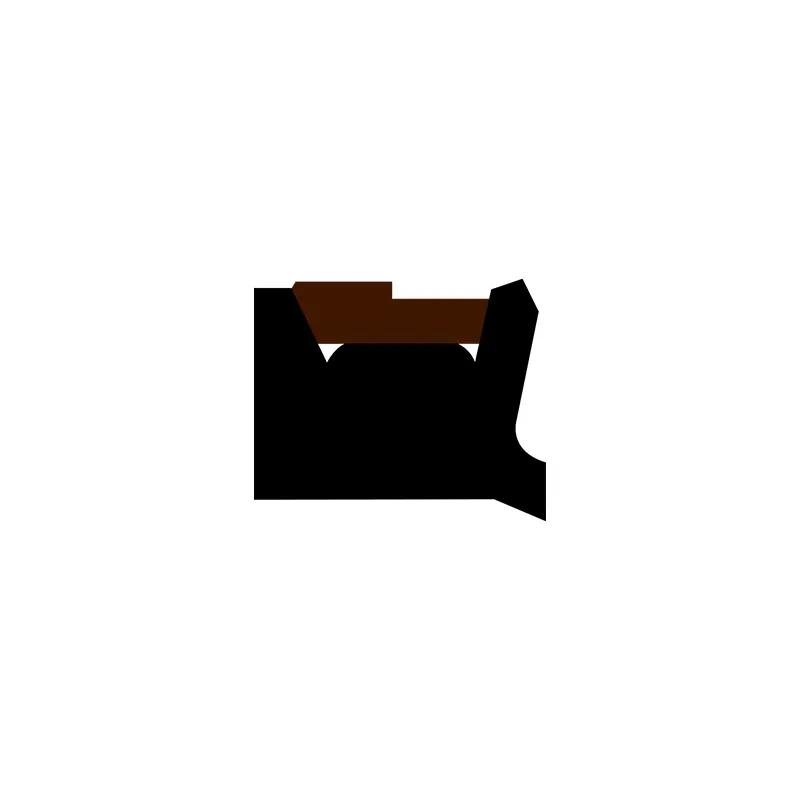

RC61 및 RC62는 채워진 PTFE 직사각형 밀봉 링 및 O- 형 고무 고리로 구성되며, 유압 왕복 운동 양방향 압력 밀봉에 적합합니다. RC61-B는 채워진 PTFE 계단 밀봉 링 및 O- 형 고무 고리로 구성되며, 유압 왕복 운동 단방형 압력 밀봉에 적합합니다. RC62-B는 단방향 압력 밀봉을 밀봉하는 데 적합한 중대 역 방향 단계 씰입니다. O- 링은 방사형 힘을 제공하고 밀봉 링의 마모를 보상합니다. 일반적으로 무거운 유압 장비를위한 가이드 링과 함께 사용됩니다. 직경이 30mm 미만인 실린더에는 스플릿 (오픈) 그루브를 사용해야합니다. 특징:
1. 낮은 마찰, 작은 시작 저항, 부드러운 움직임, 동일한 동적 및 정적 마찰, 크리핑 없음;
2. 압력과 가혹한 조건 하에서 매우 높은 압력 안정성;
3. 긴 수명은 오일이없는 윤활 씰에 사용될 수 있습니다.
4. 물과 같은 저급성 매체를 밀봉하는 데 사용될 수 있습니다.

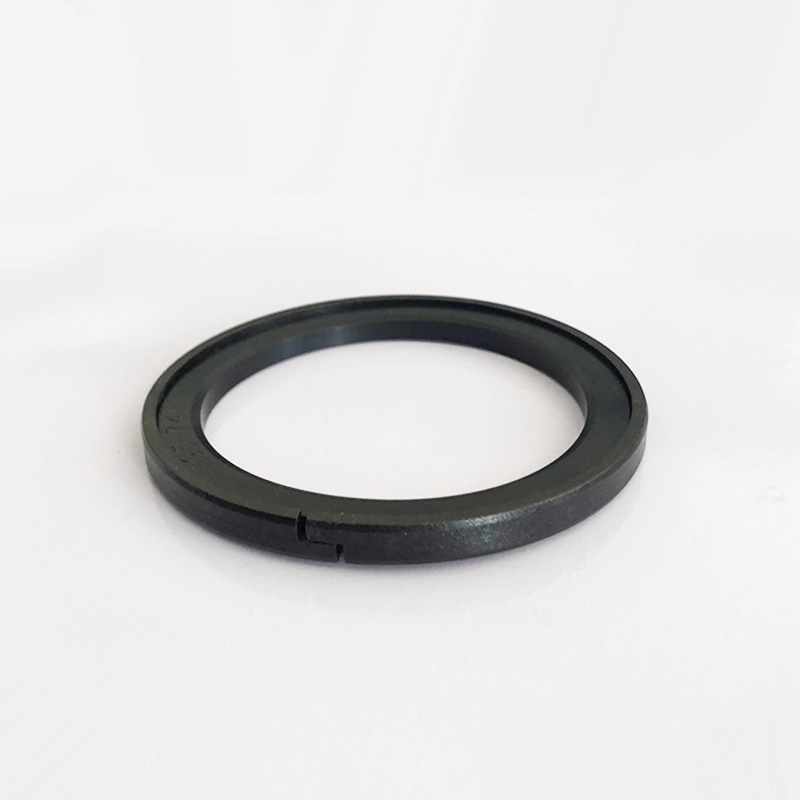

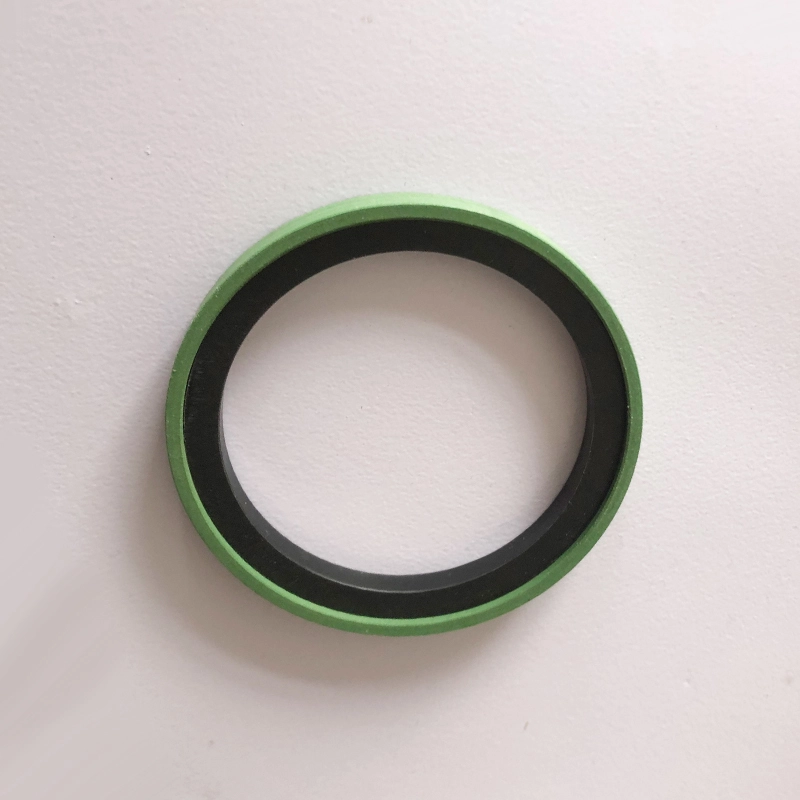

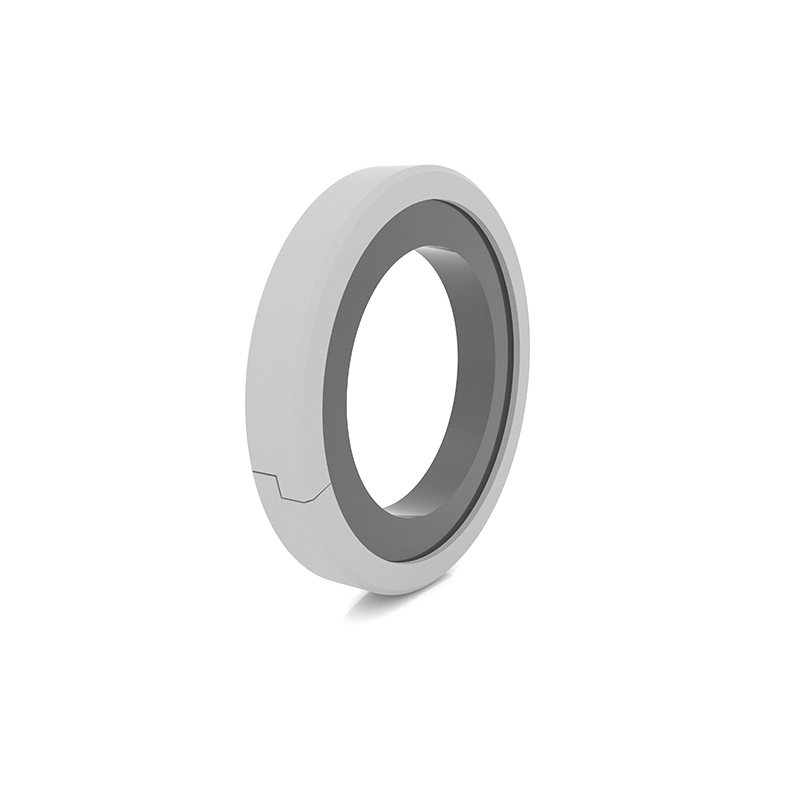

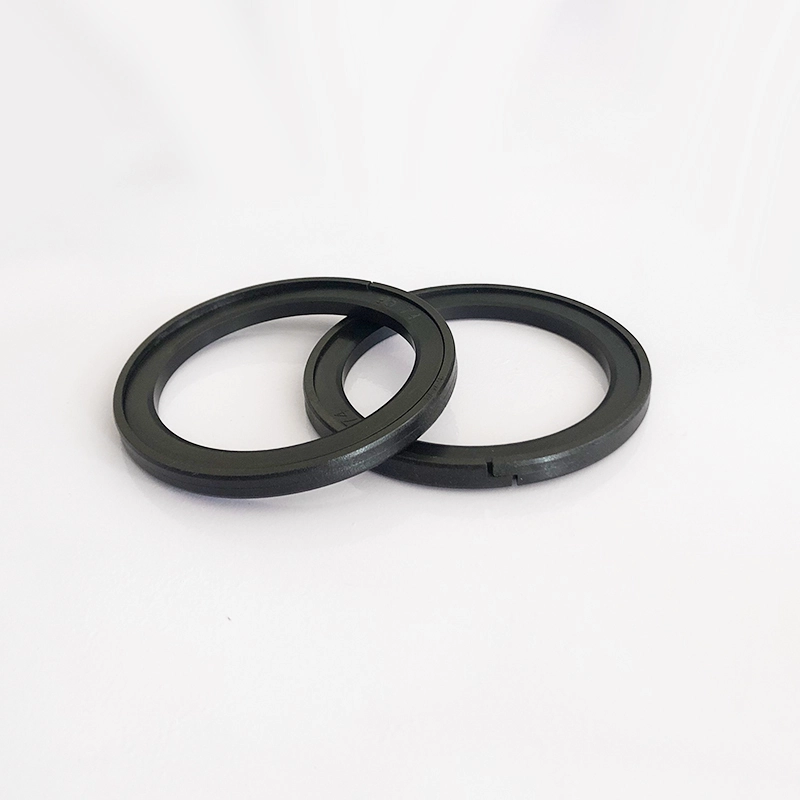

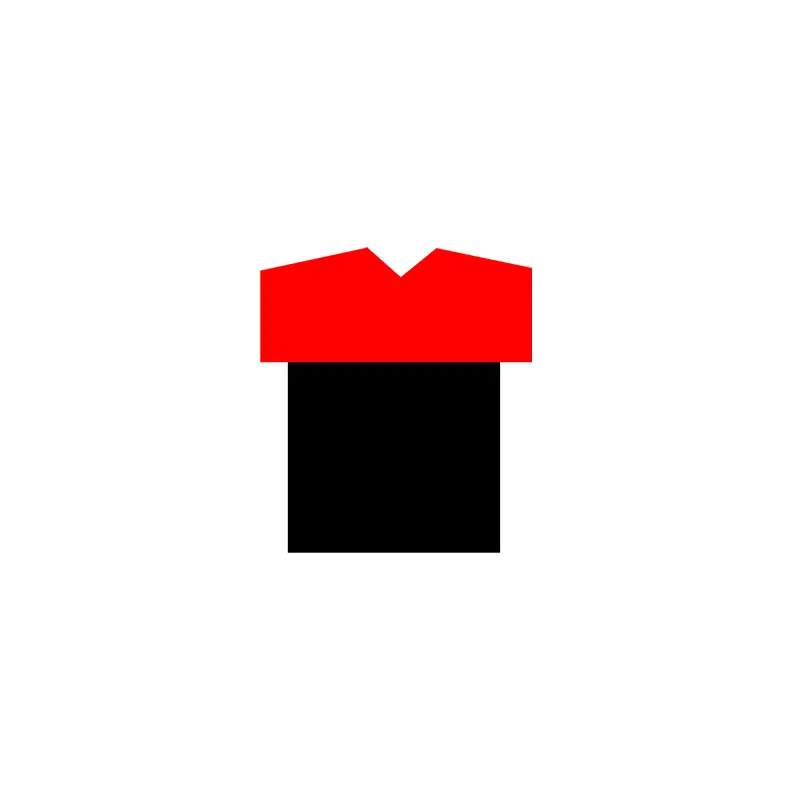

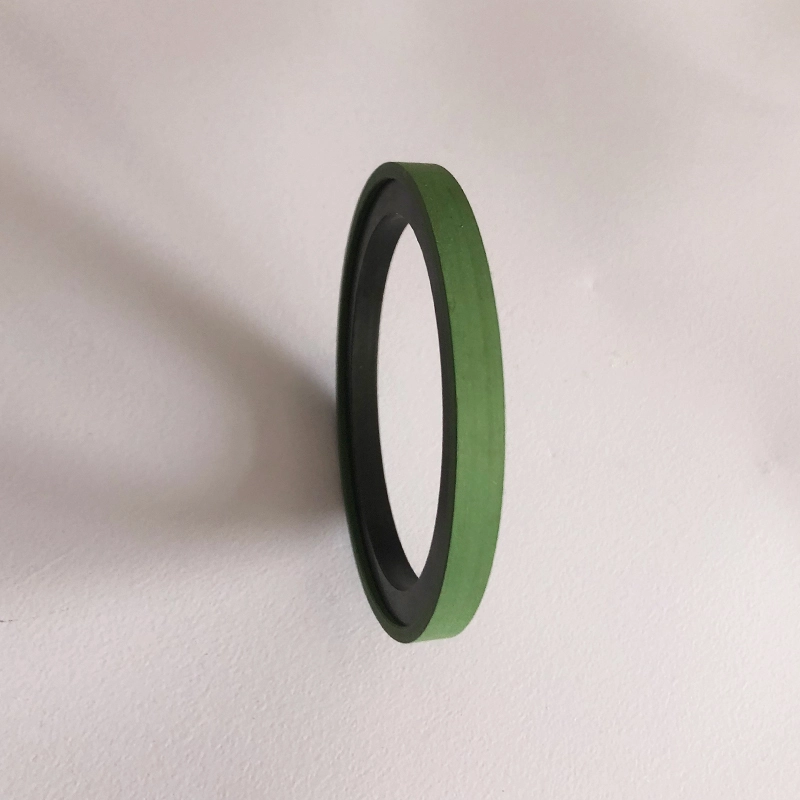

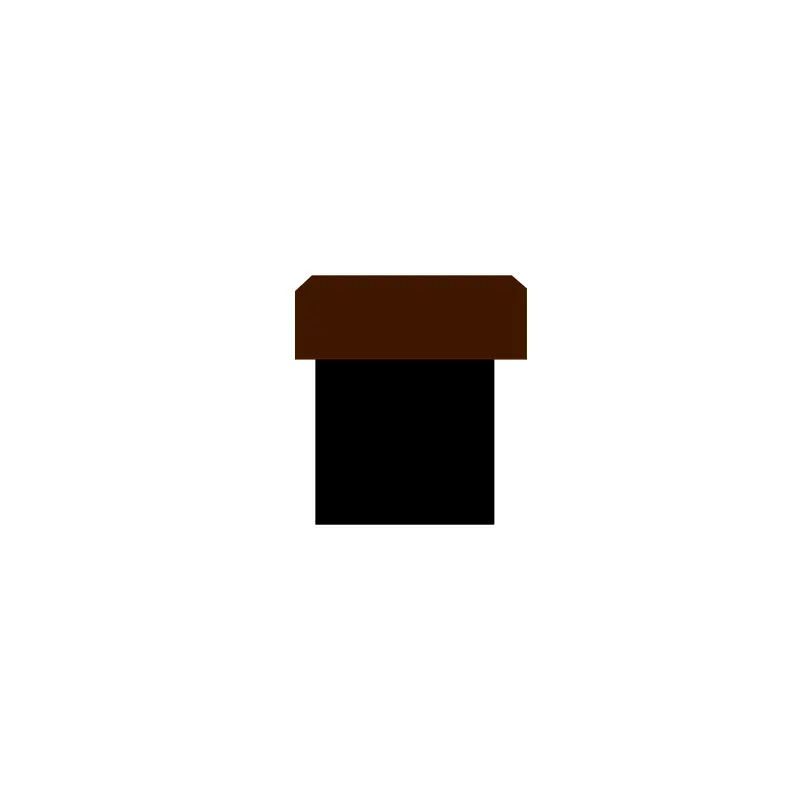

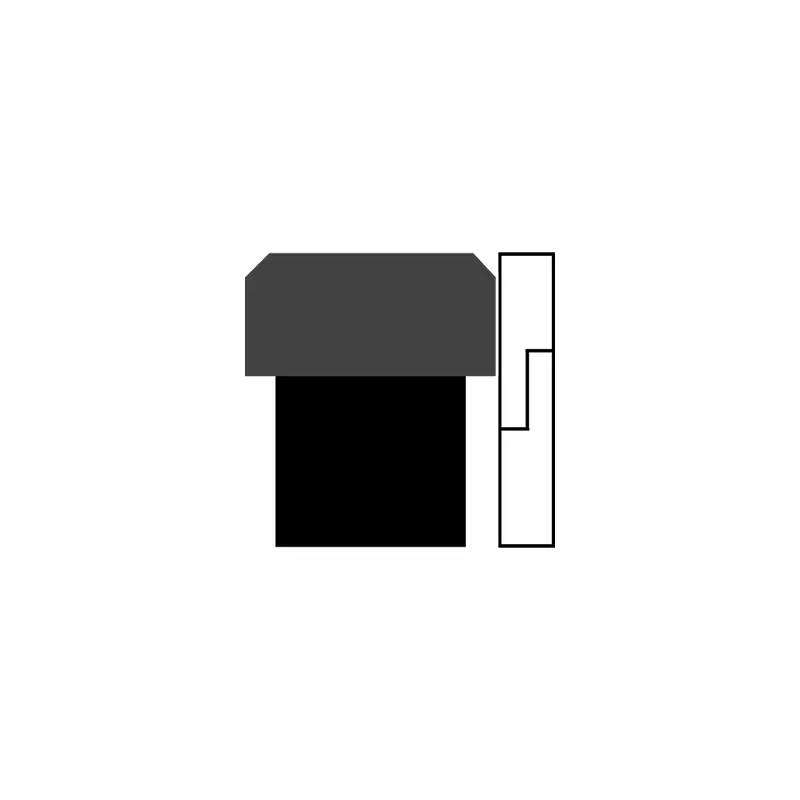

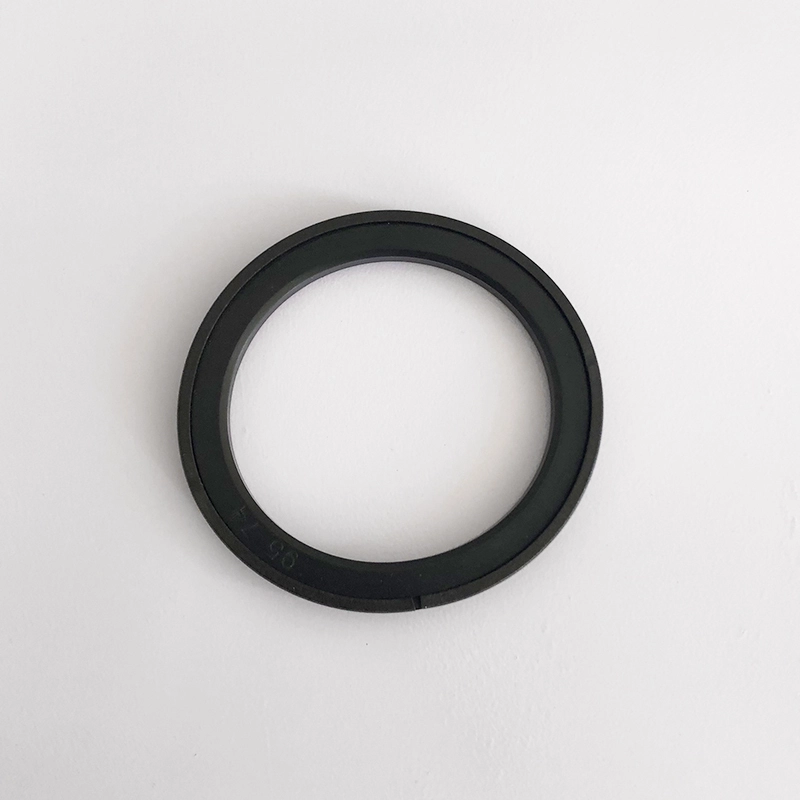

OK는 특수 재료로 만든 열가소성 개방 밀봉 링과 직사각형 고무 고리로 구성되어 있으며, 이는 유압 왕복 운동 양방향 압력 밀봉에 적합합니다. 고무 고리는 방사형 힘을 제공하고 밀봉 링의 마모를 보상합니다. 밀봉 링은 개방형 구조를 채택하기 때문에 GLYD 링이 설치 해야하는 문제가 해결됩니다. 특징:
1. 낮은 마찰, 작은 시작 저항, 부드러운 움직임, 크리핑 없음;
2. 압력과 가혹한 조건 하에서 매우 높은 압력 안정성;
3. 간단하고 편리한 설치, 어셈블리 도구가 필요하지 않습니다.
4. 물과 같은 저급성 매체를 밀봉하는 데 사용될 수 있습니다.
5. 좋은 압출 격차를 허용하는 우수한 방지 성능.

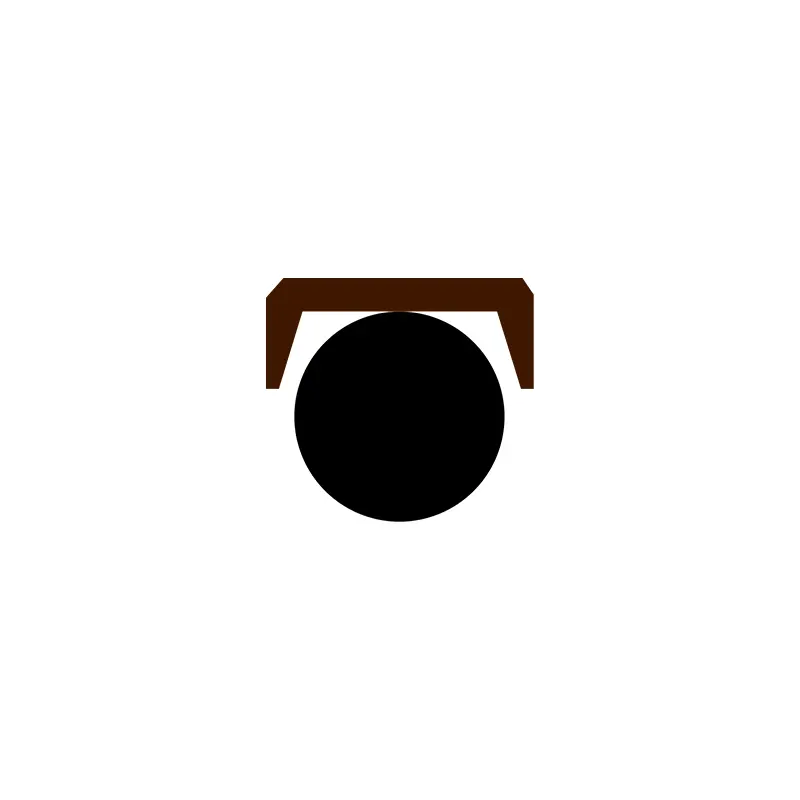

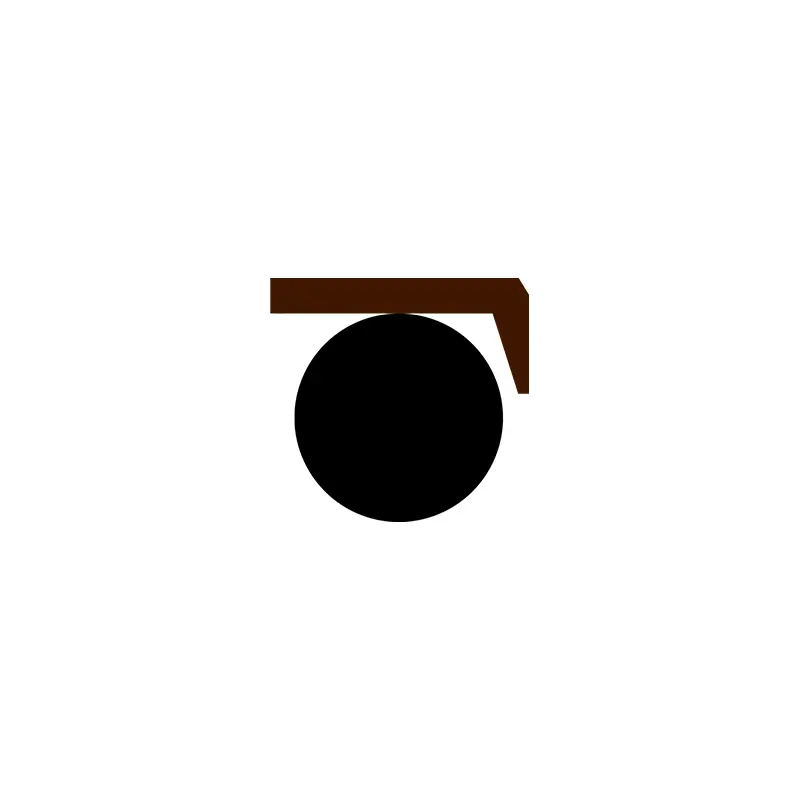

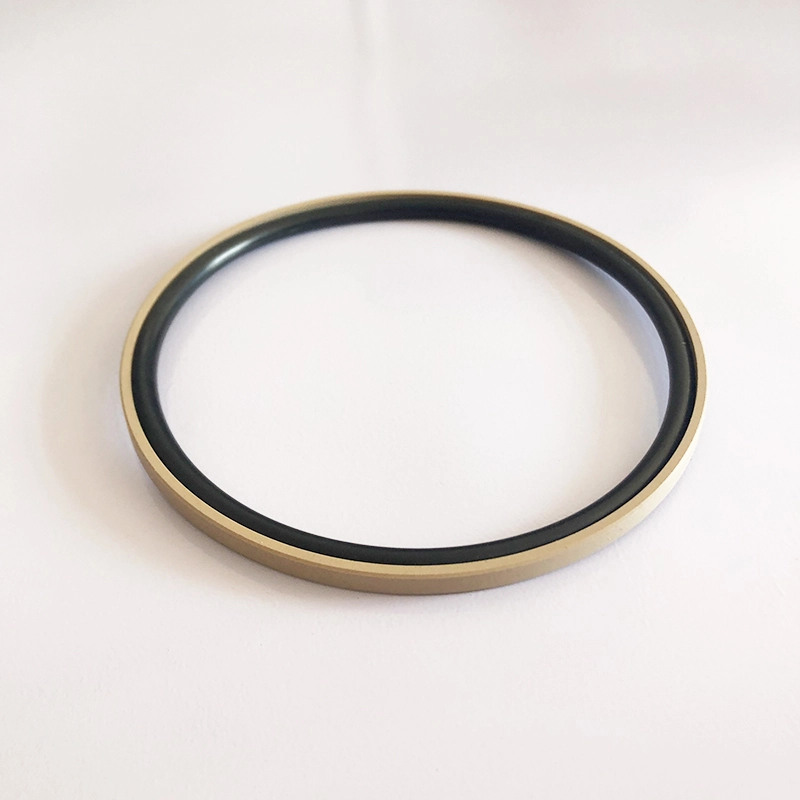

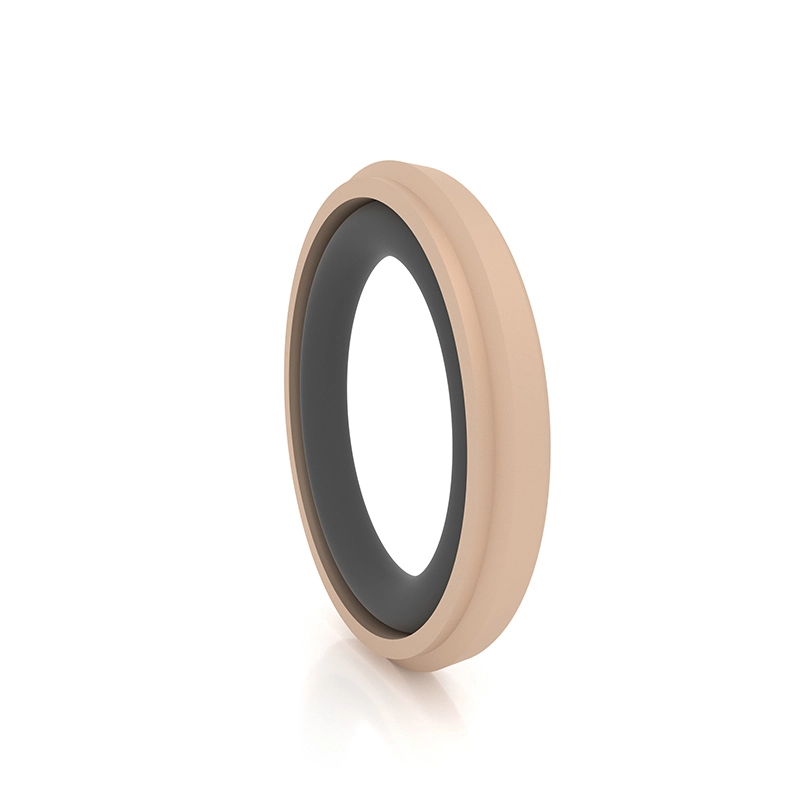

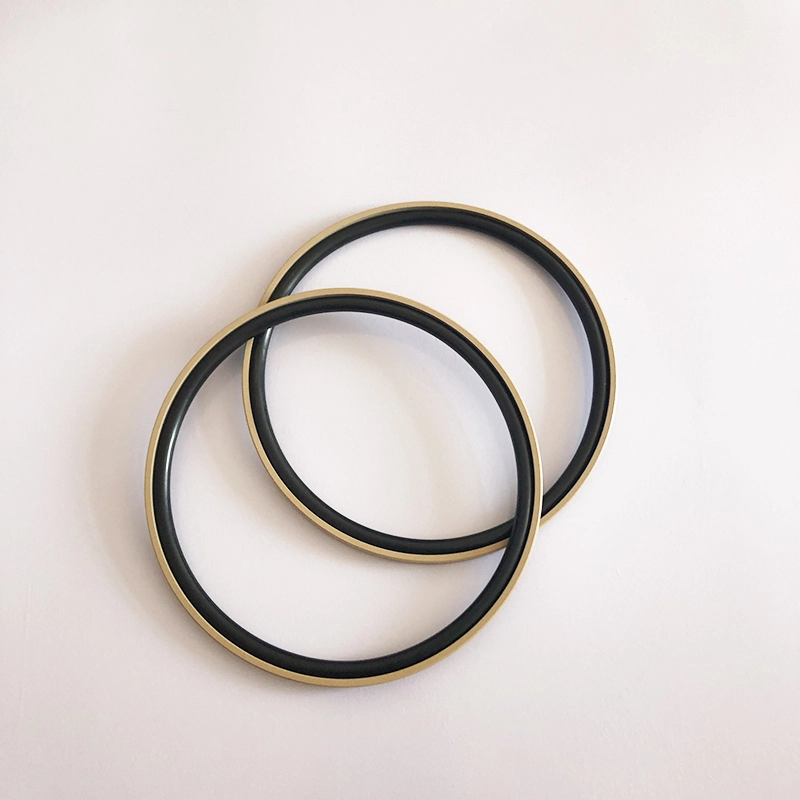

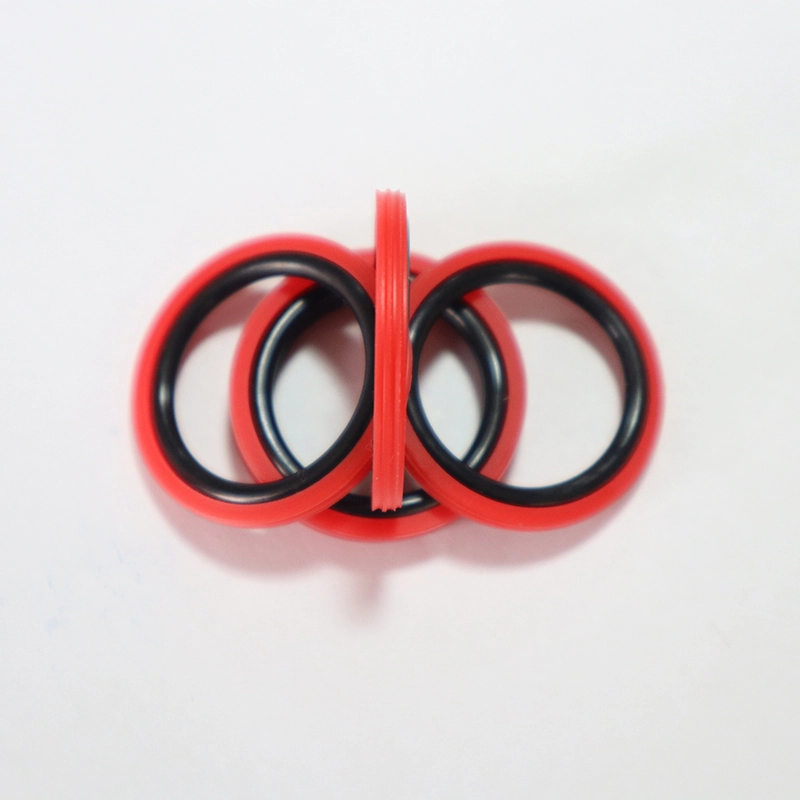

RC63은 PTFE 캡 모양의 밀봉 링 및 O- 형 고무 고리로 구성되며, 이는 유압 및 공압 상호 회전 회전 압력 밀봉에 적합합니다. O- 모양의 고리는 방사형 힘을 제공하고 밀봉 링의 마모를 보상합니다. 밀봉 링은 얇은 립 설계를 채택하기 때문에 후속 보상 능력이 양호하므로 밀봉 성능이 좋고 GB12350 링 그루브에 설치할 수 있습니다. 분할 (오픈) 그루브는 30mm 미만의 실린더 직경에 사용해야합니다. 특징:
1. 유압 및 공압에 사용될 수 있으며 양방향 압력 밀봉에 사용할 수 있습니다.
2. 낮은 마찰, 작은 시작 저항, 부드러운 움직임, 동일한 동적 및 정적 마찰, 크리핑 없음;
3. 긴 수명은 오일이없는 윤활 씰에 사용될 수 있습니다.
작은 구조 공간, 쉬운 설치 및 유지 보수;

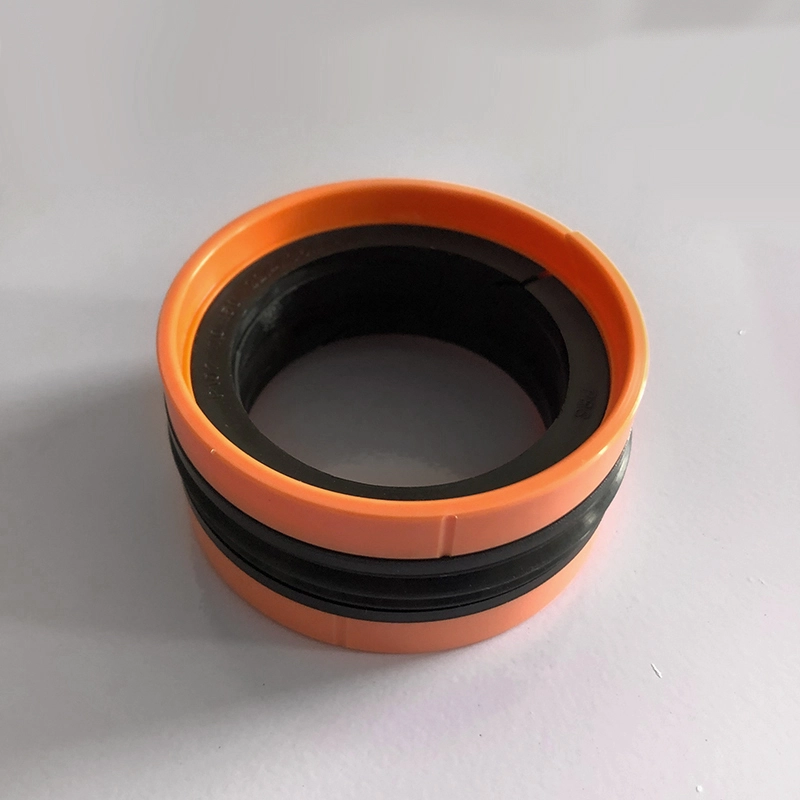

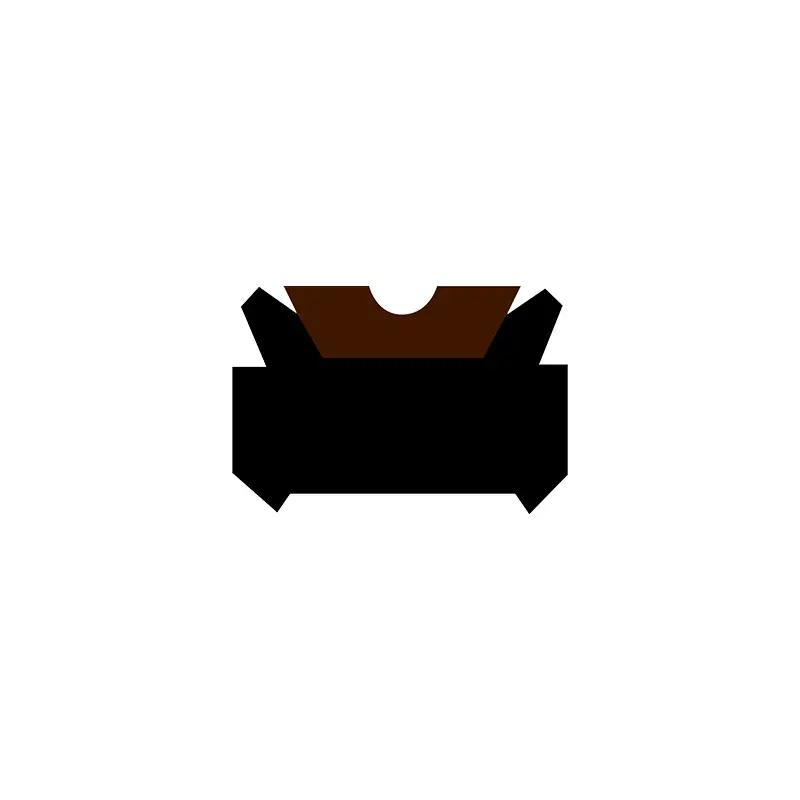

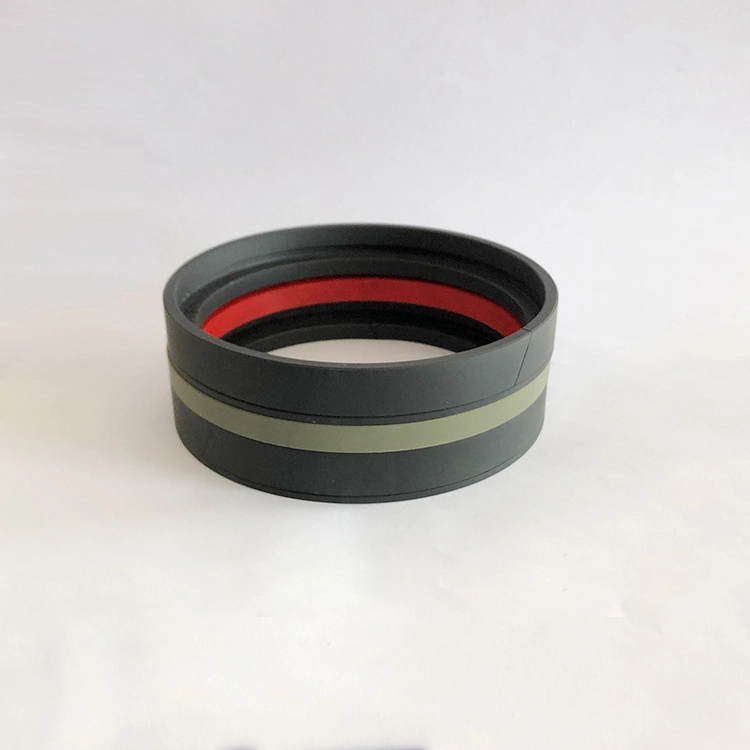

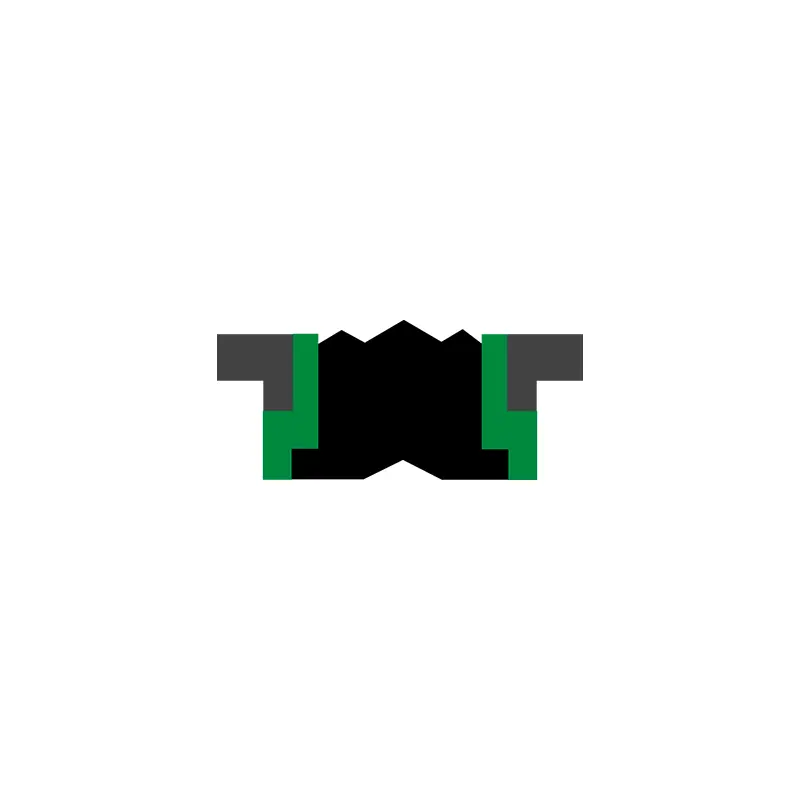

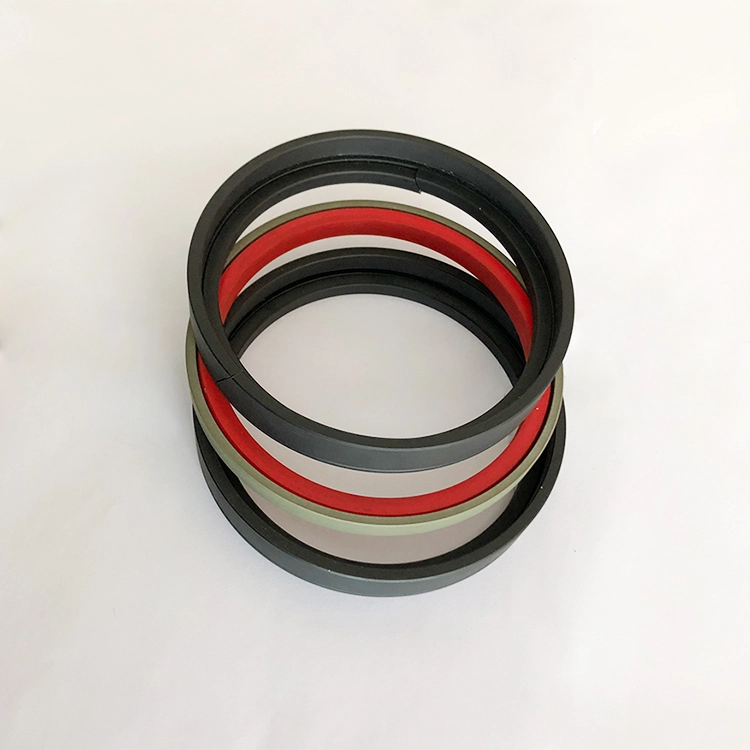

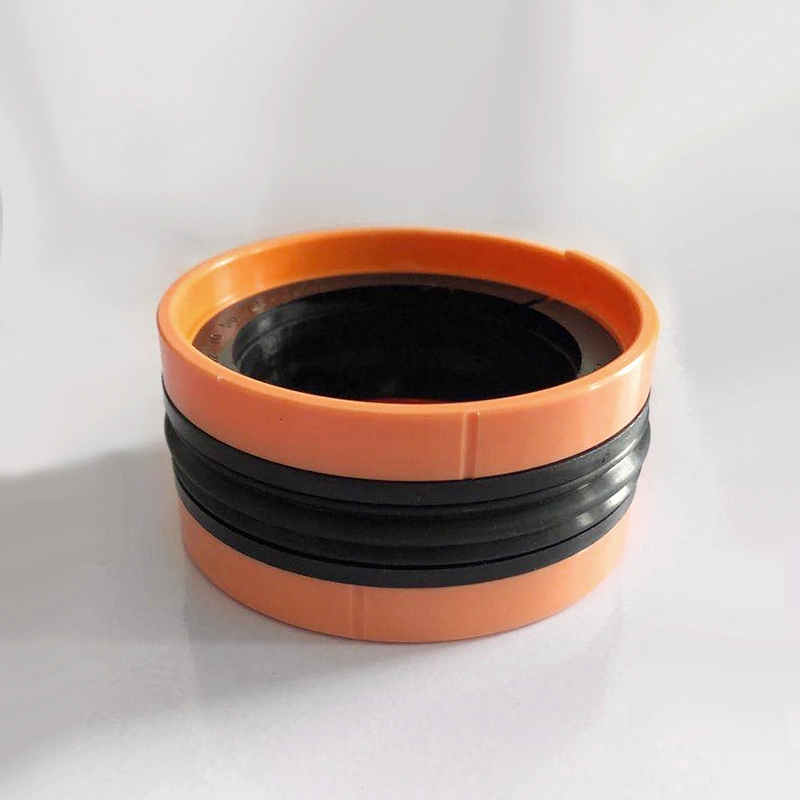

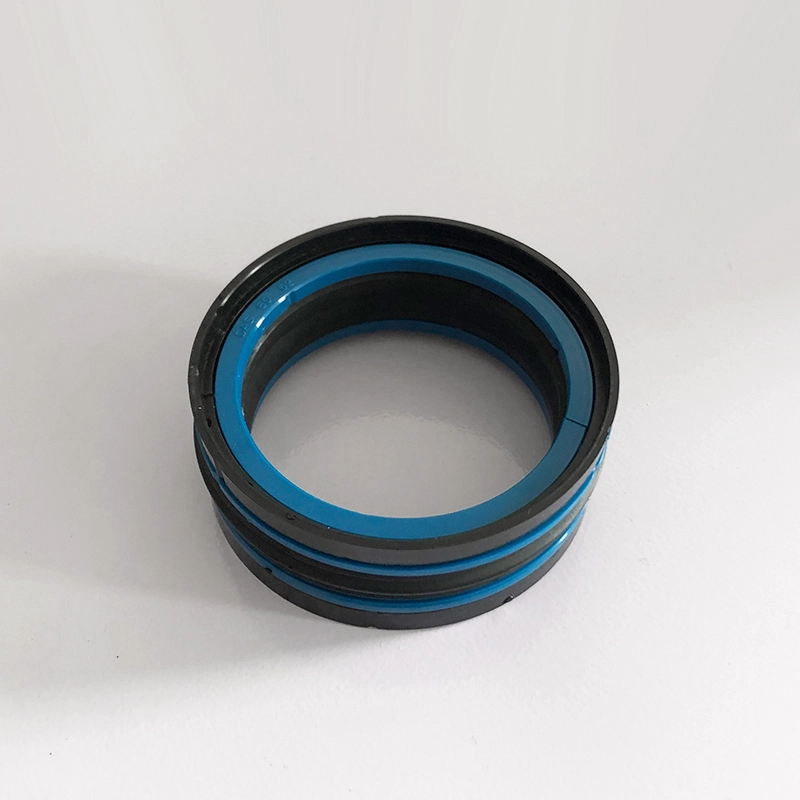

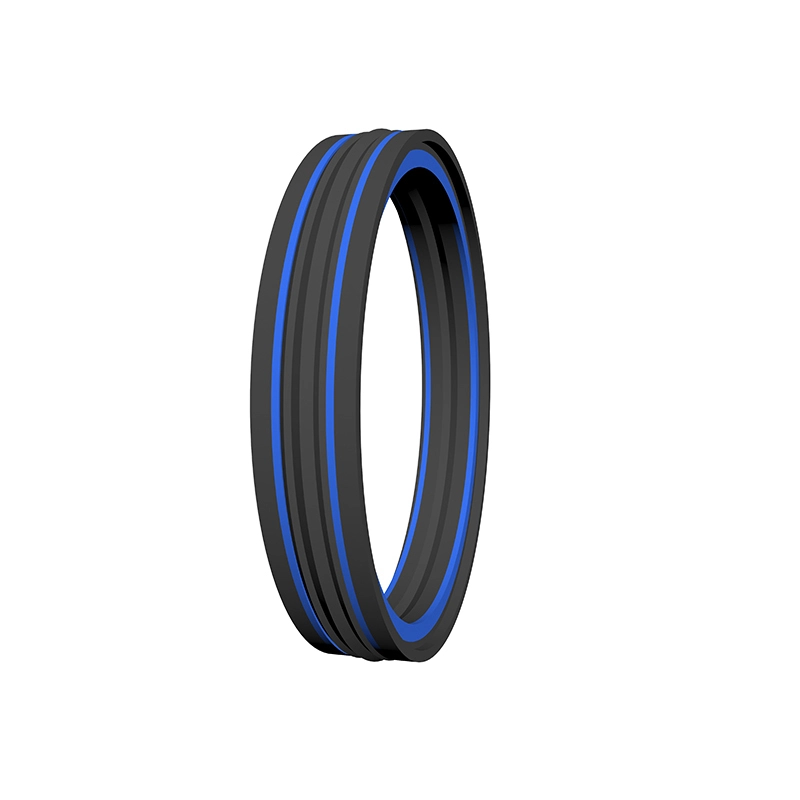

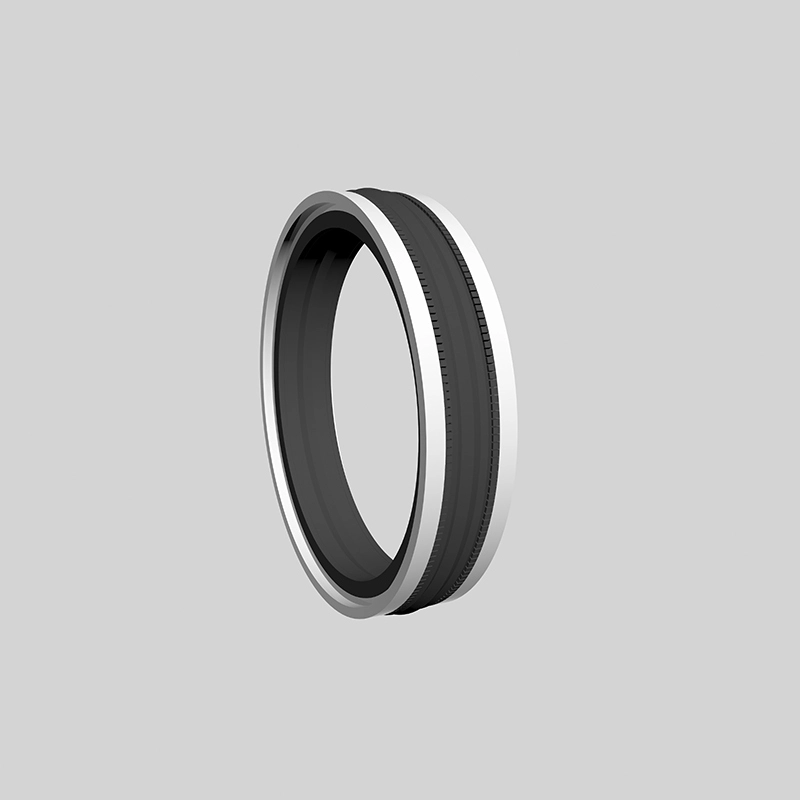

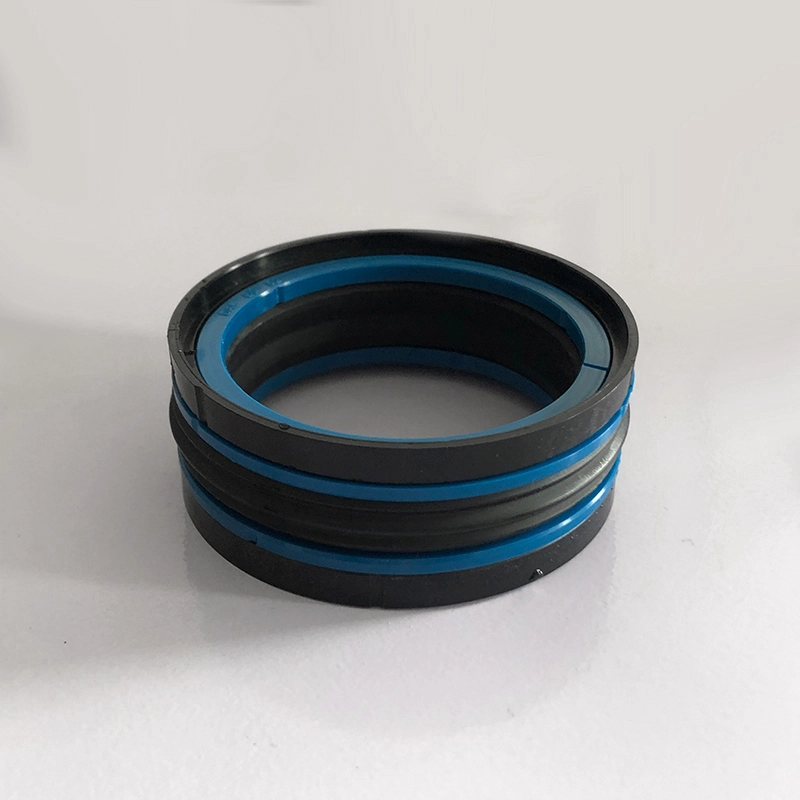

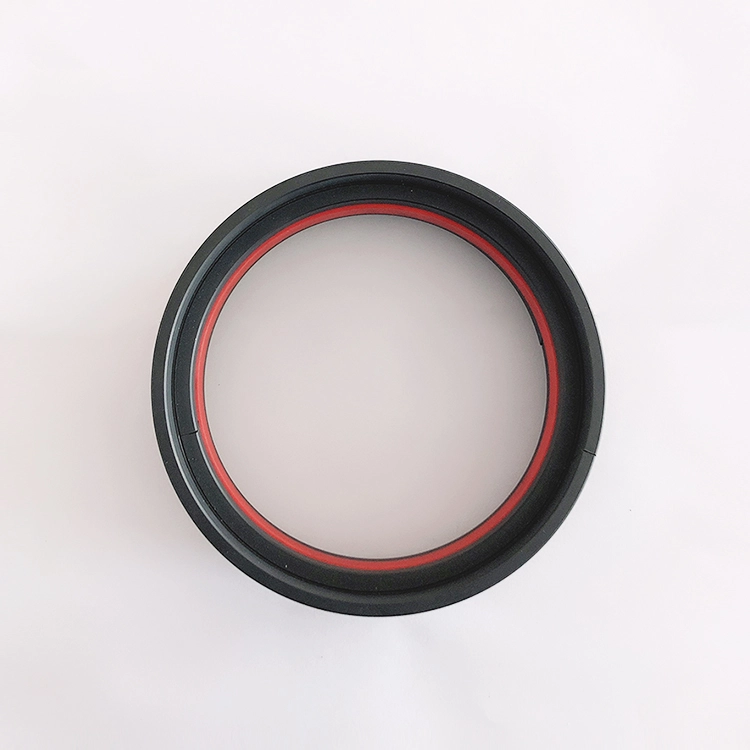

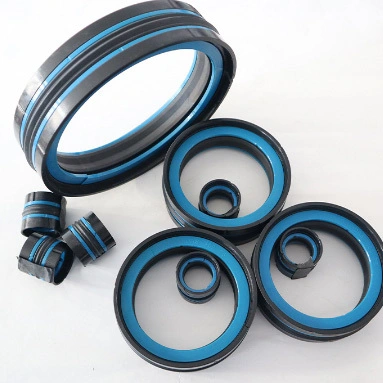

KDAS, TPM (특수 모양)은 고무 밀봉 요소, 2 개의 고정 링 및 2 개의 가이드 링으로 구성된 5- 컨테이션 압축 피스톤 씰 어셈블리입니다. 양방향 압력 피스톤 밀봉에 적합합니다. 특징:
1. 좋은 밀봉, 높은 신뢰성, 소형 구조;
2. 방사형 간격으로 압박되지 않을 것이다.
3. 간단한 설치, 적분 피스톤 설치;
NBR 밀봉 요소의 특수 기하학적 형상은 설치 중에 그루브에서 비틀어지는 것을 방지합니다.

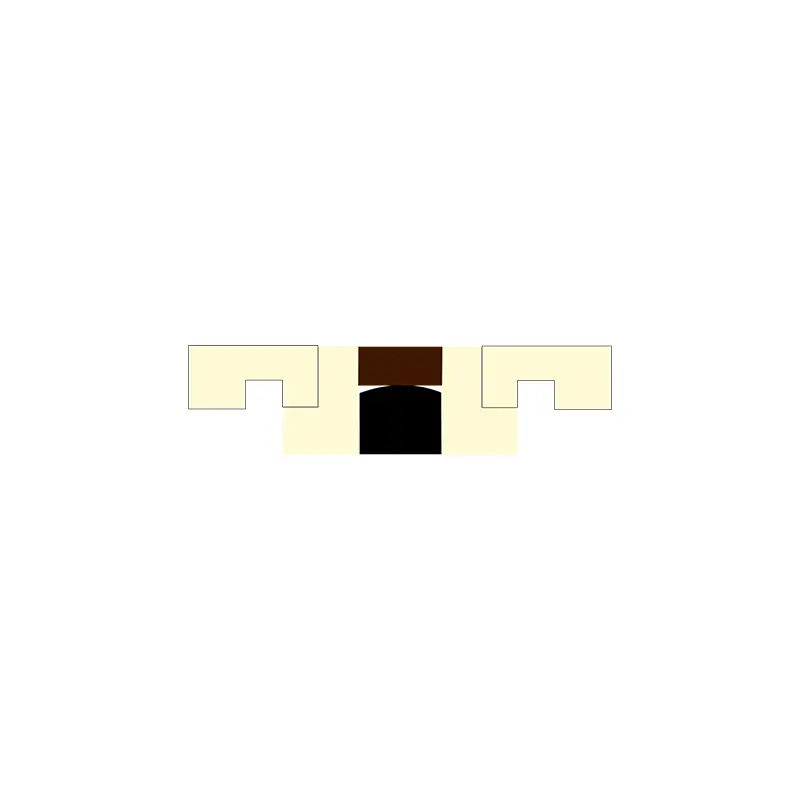

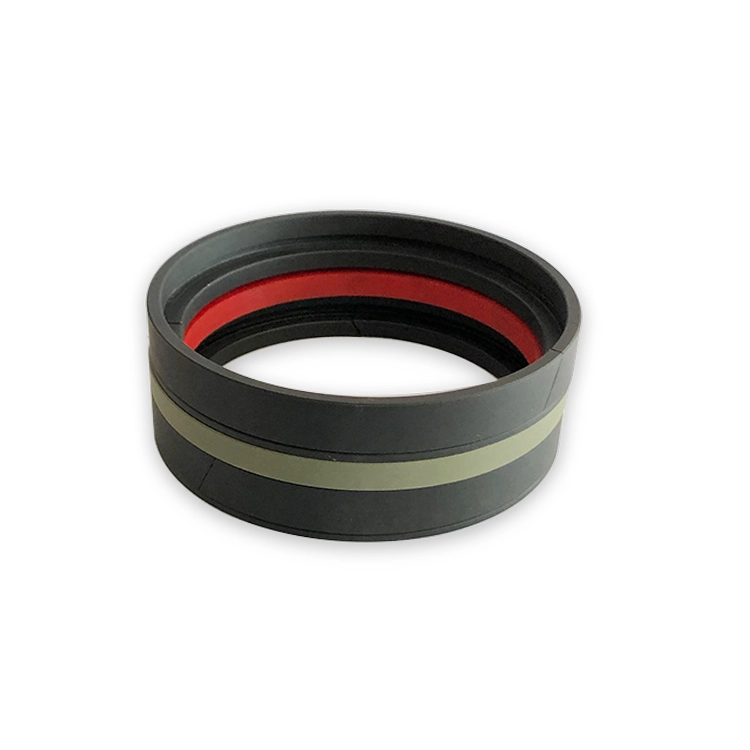

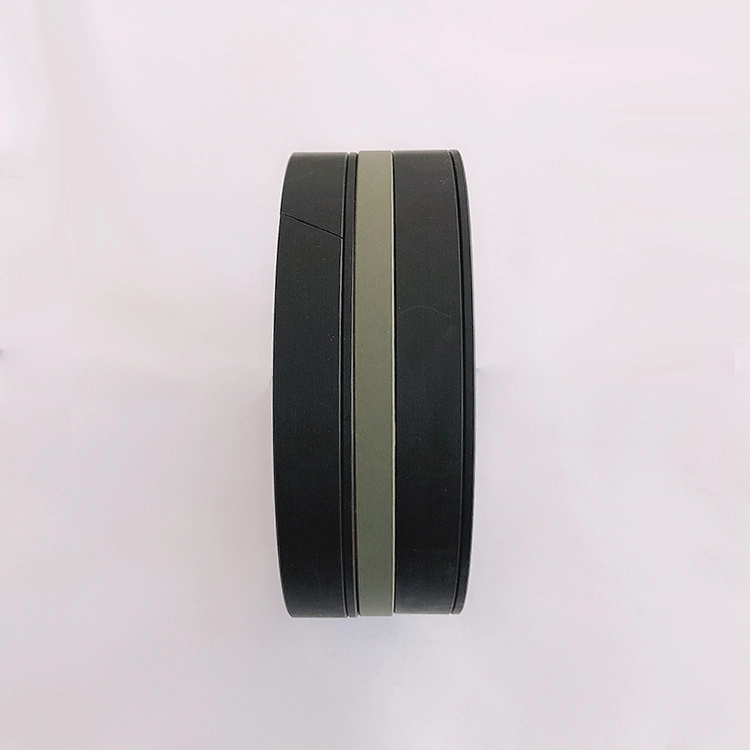

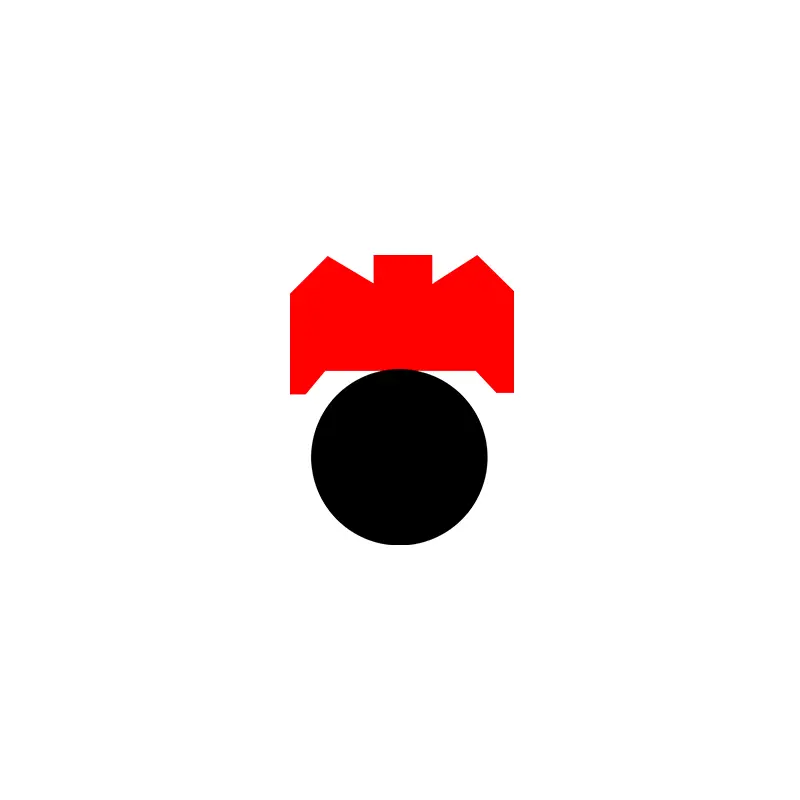

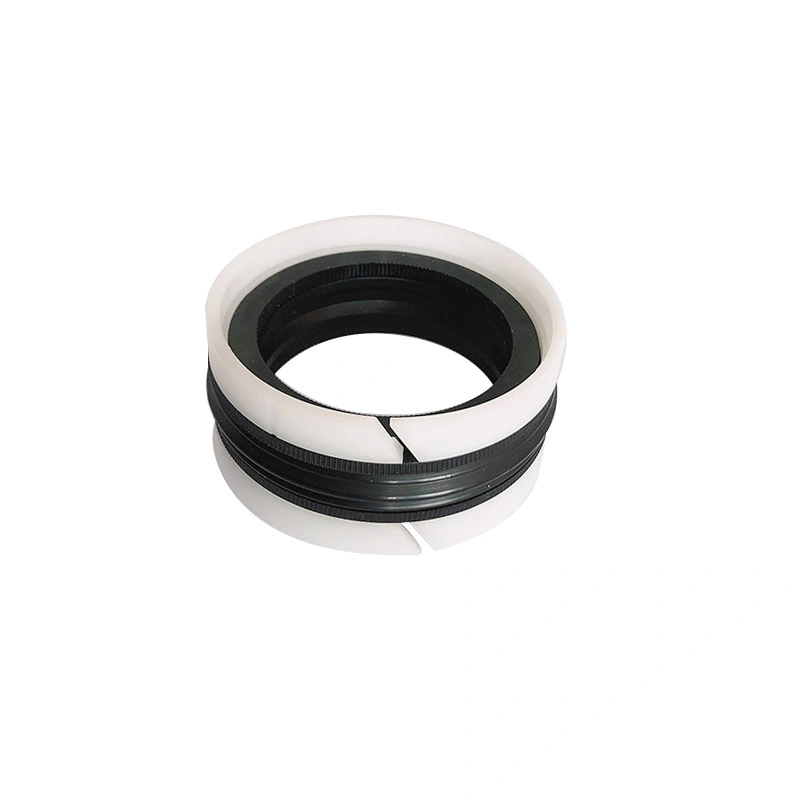

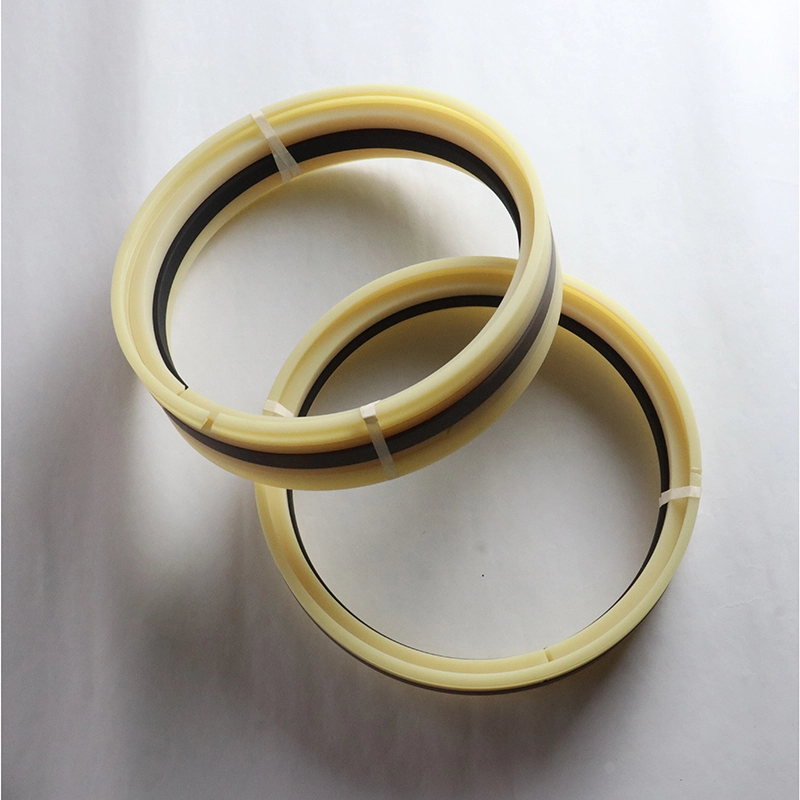

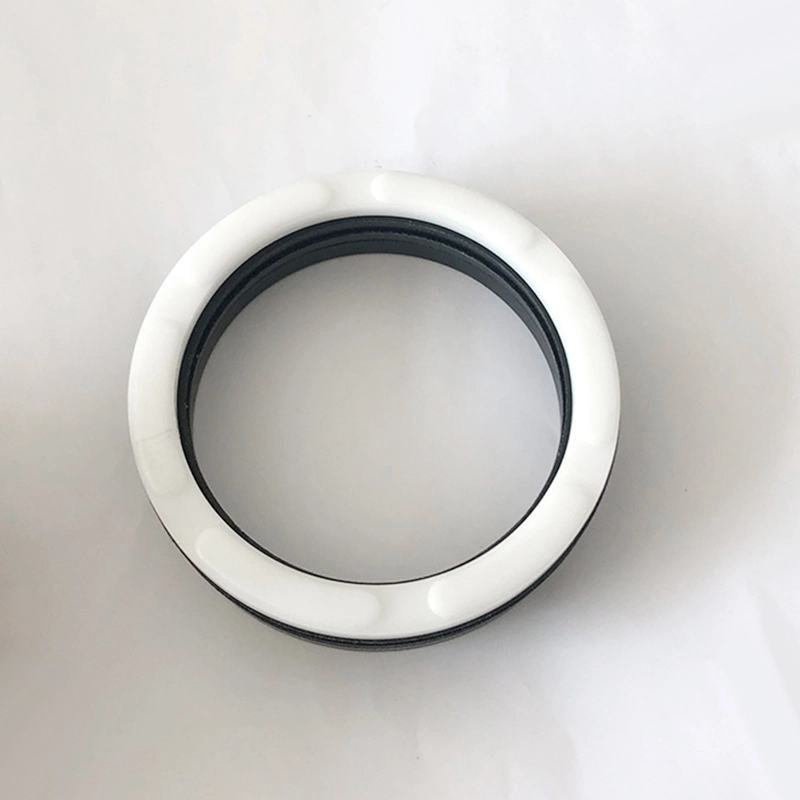

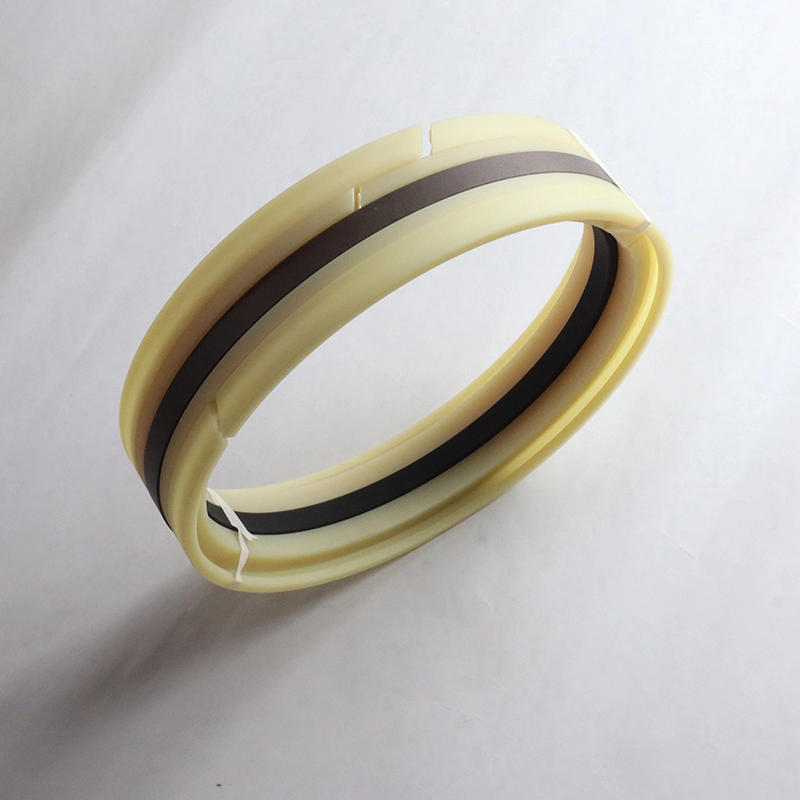

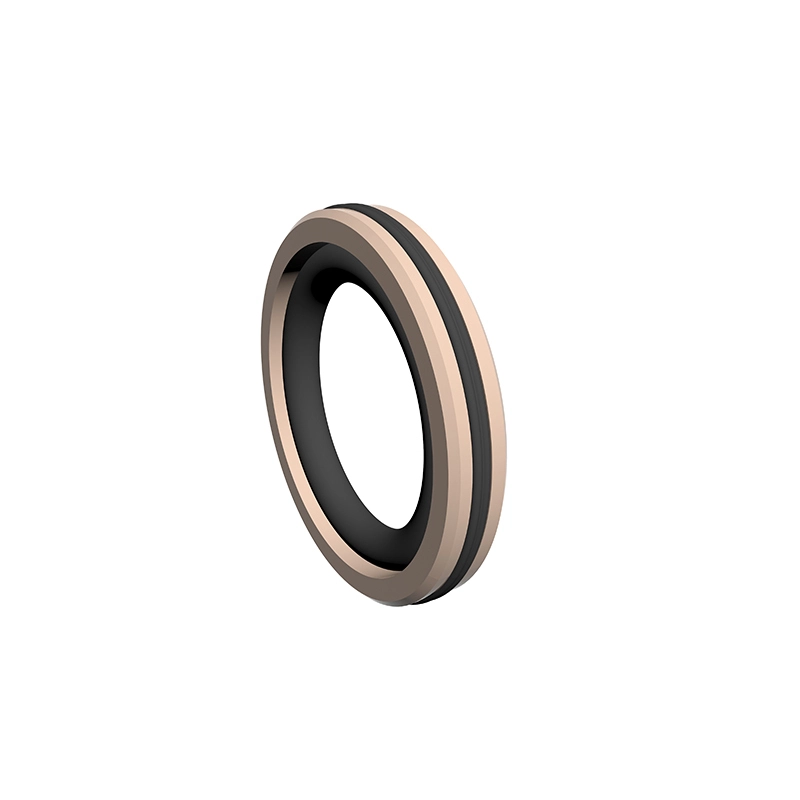

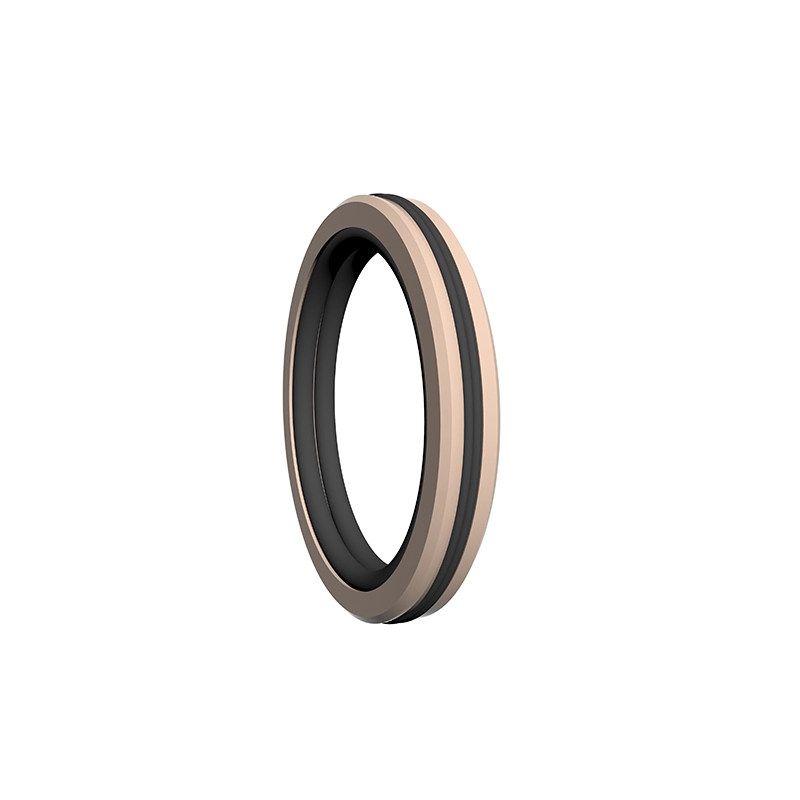

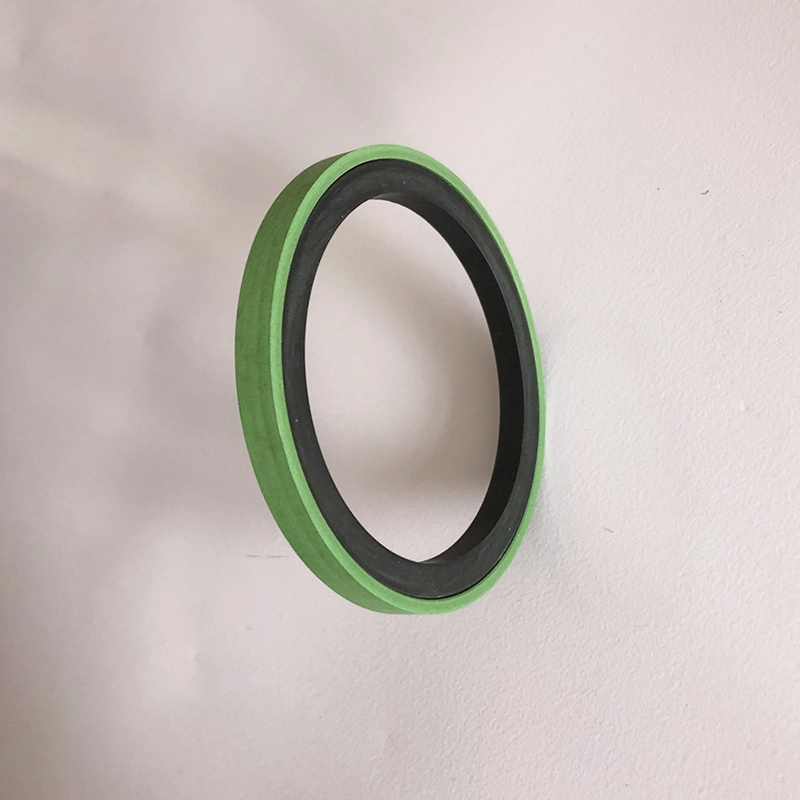

GDKK는 2 개의 가이드 링, 2 개의 고정 링, 탄성 고무 링 및 밀봉 링으로 구성됩니다. 가이드 링은 포지셔닝 및 안내 역할을 수행합니다. 고정 고리는지지 및 위치 역할을 수행하며, 탄성 고무 고리는 탄성 힘을 제공하고 밀봉 링의 손실을 보상합니다. 밀봉 링은 오일 실린더의 내부 구멍과 협력하여 밀봉 효과를 생성하며, 이는 오일 실린더 피스톤의 양방향 압력 밀봉에 적합합니다. 가혹한 근무 조건에서도 좋은 밀봉 효과가 있습니다. 특징:
1. 낮은 마찰, 작은 시작 저항, 부드러운 움직임, 동일한 동적 및 정적 마찰, 크리핑 없음;
2. 압력과 가혹한 조건 하에서 매우 높은 압력 안정성;
3. 높은 수명은 열악한 윤활 조건에서 밀봉하는 데 사용될 수 있습니다.
4. 물과 같은 저급성 매체를 밀봉하는 데 사용될 수 있습니다.
우수한 고압 밀봉 성능.

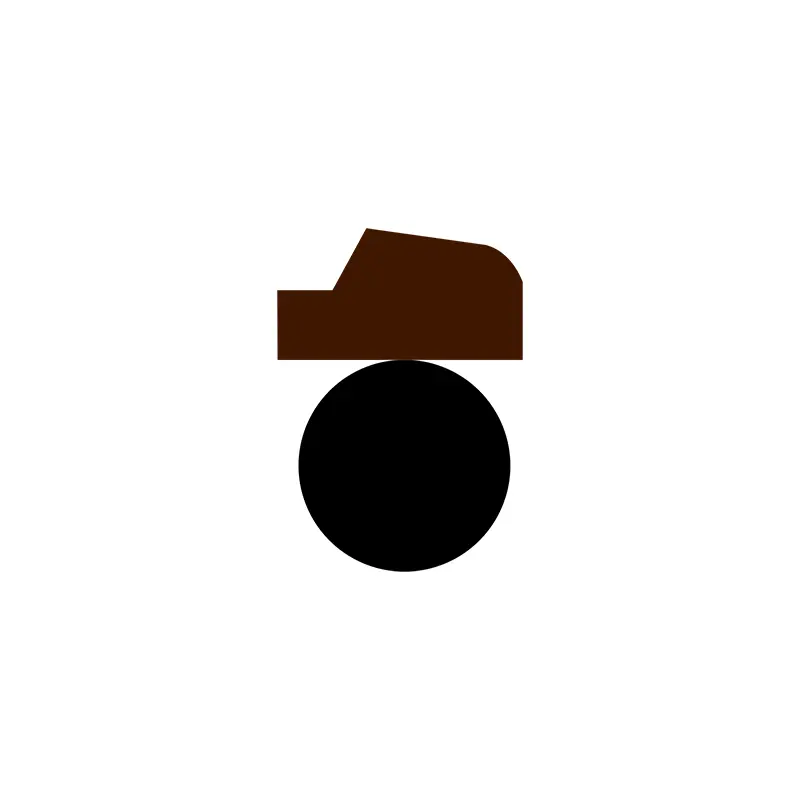

RC64는 PTFE 삼각형 밀봉 링 및 O- 링 고무 고리로 구성되며, 유압 및 공압 왕복 운동 일원 압력 밀봉에 적합합니다. O- 링은 방사형 힘을 제공하고 밀봉 링의 마모를 보상합니다. 밀봉 링은 얇은 립 설계를 채택하기 때문에 후속 보상 능력이 더 좋으므로 밀봉 성능이 좋습니다. 분할 (오픈) 홈은 30mm 미만의 실린더 직경에 사용해야합니다. 특징:
1. 유압 및 공압에 사용될 수 있습니다.
2. 낮은 마찰, 작은 시작 저항, 부드러운 움직임, 동일한 동적 및 정적 마찰, 크리핑 없음;
3. 긴 수명은 오일이없는 윤활 씰에 사용될 수 있습니다.
작은 구조 공간, 쉬운 설치 및 유지 보수;

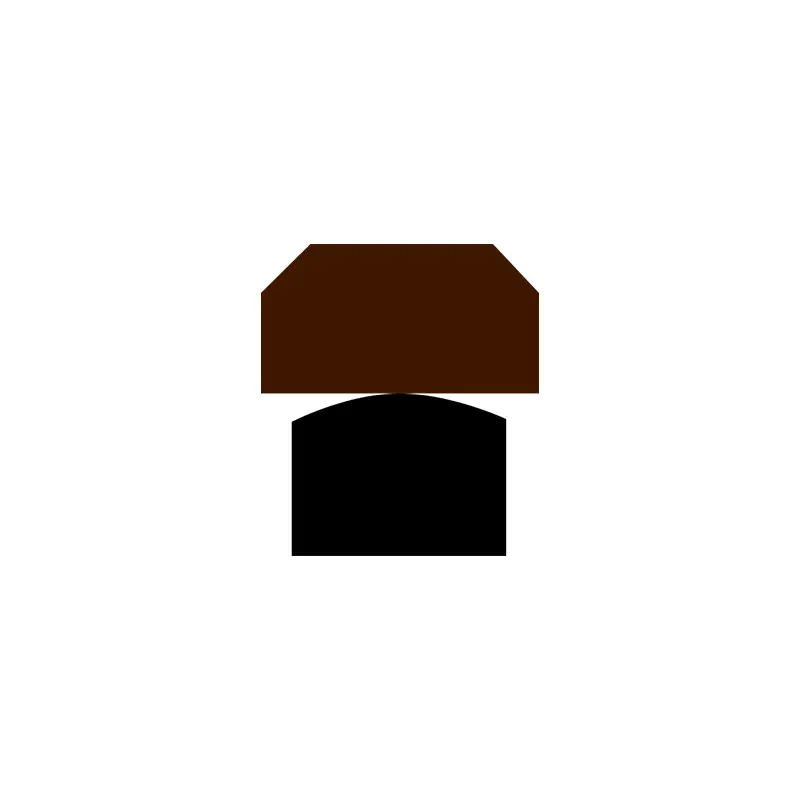

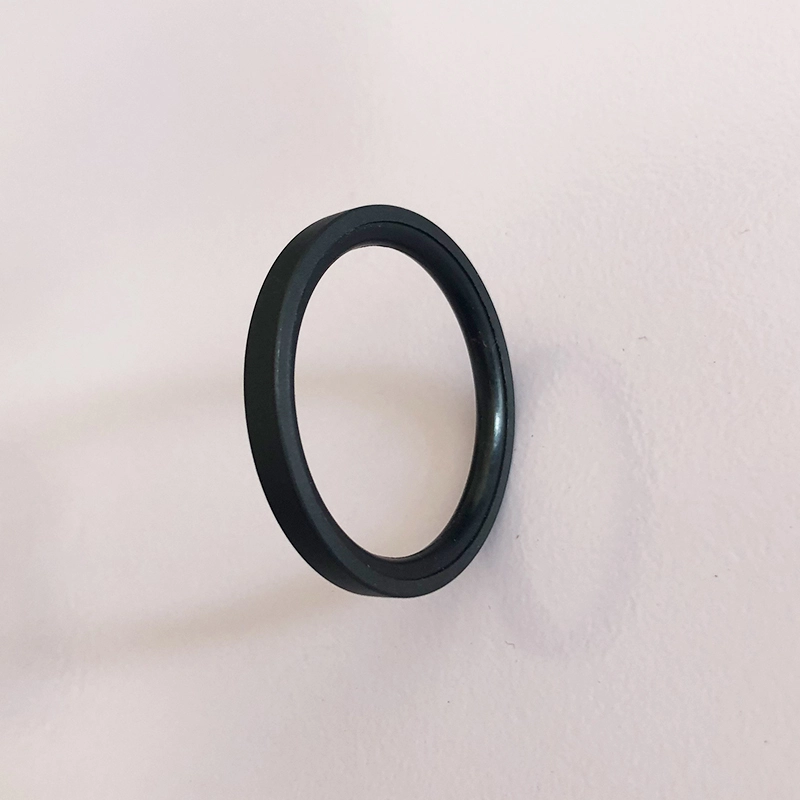

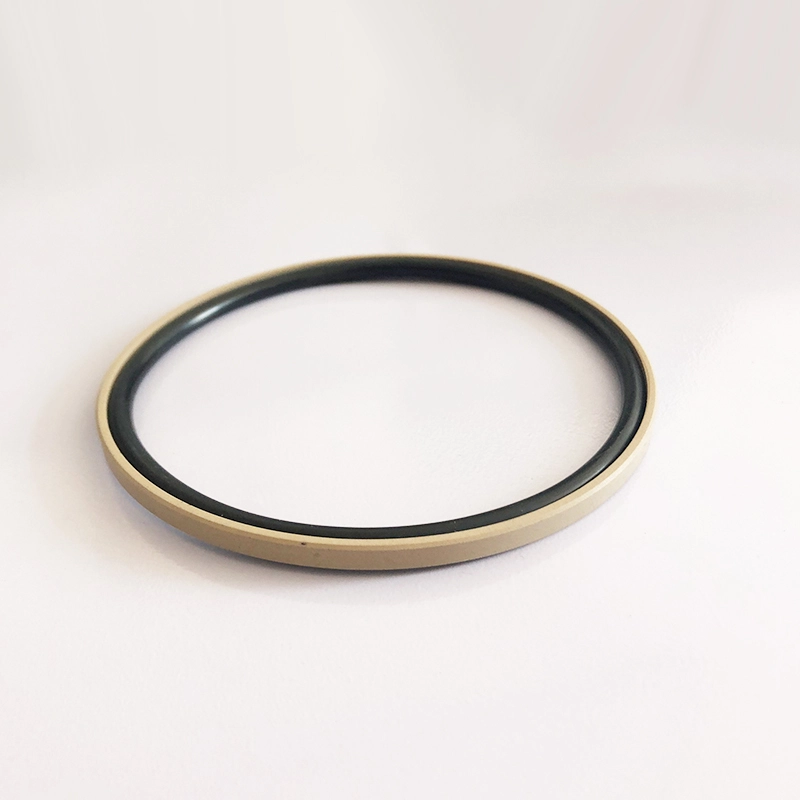

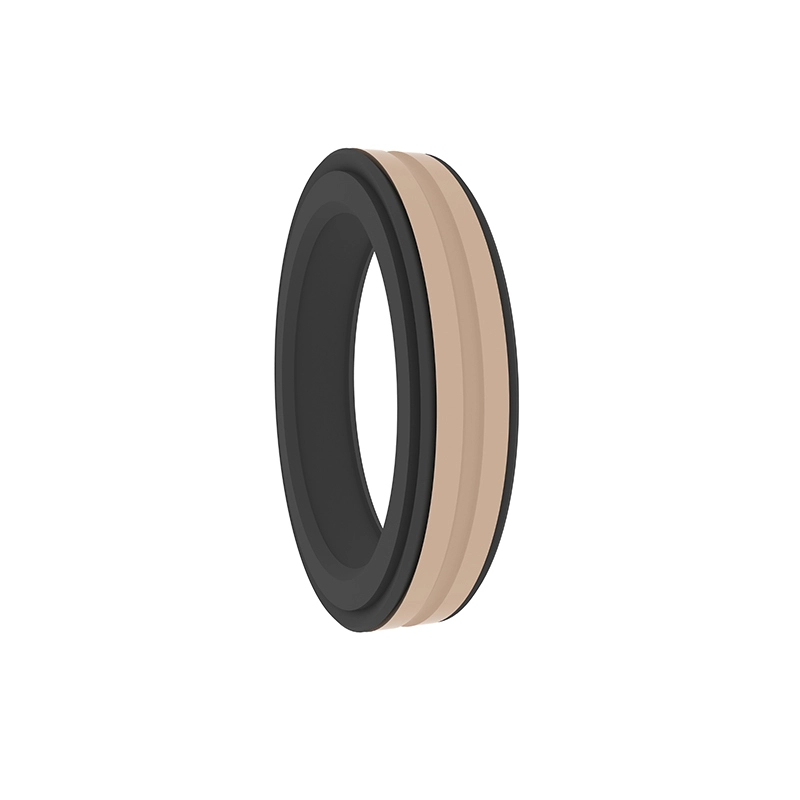

SPG는 사각형 수정 된 PTFE 씰링 링과 예압 요소로서 직사각형 고무 링의 조합입니다. 그것은 좋은 밀봉, 낮은 마찰 및 작은 구조 공간의 특성을 가지고 있습니다.

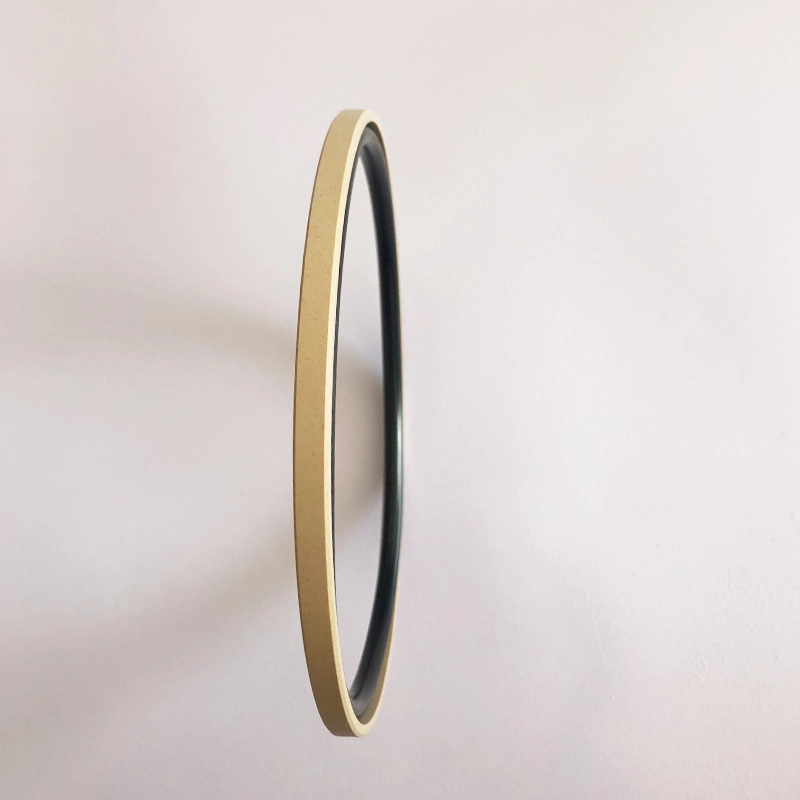

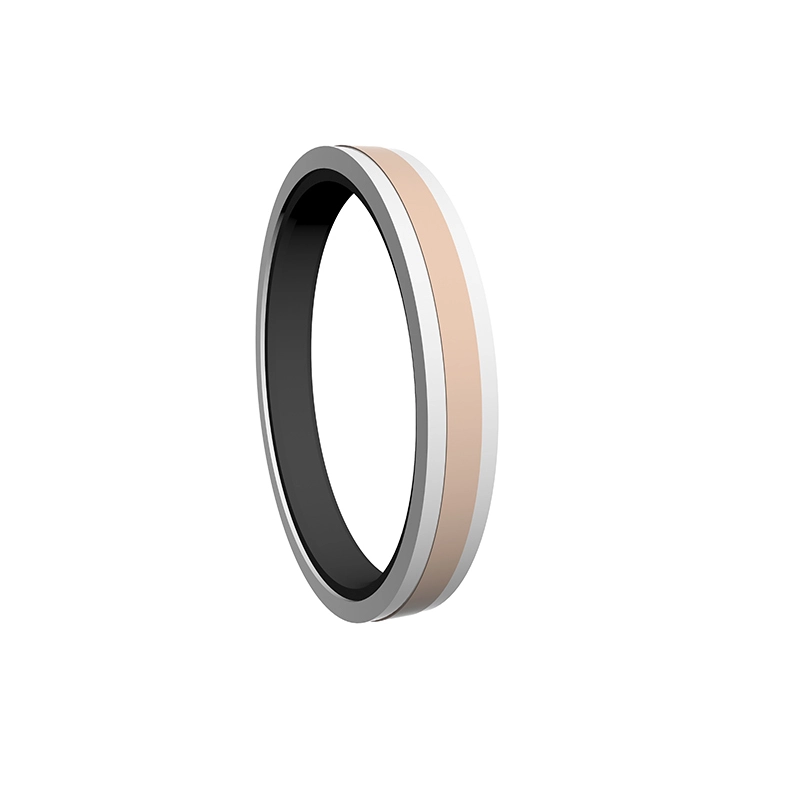

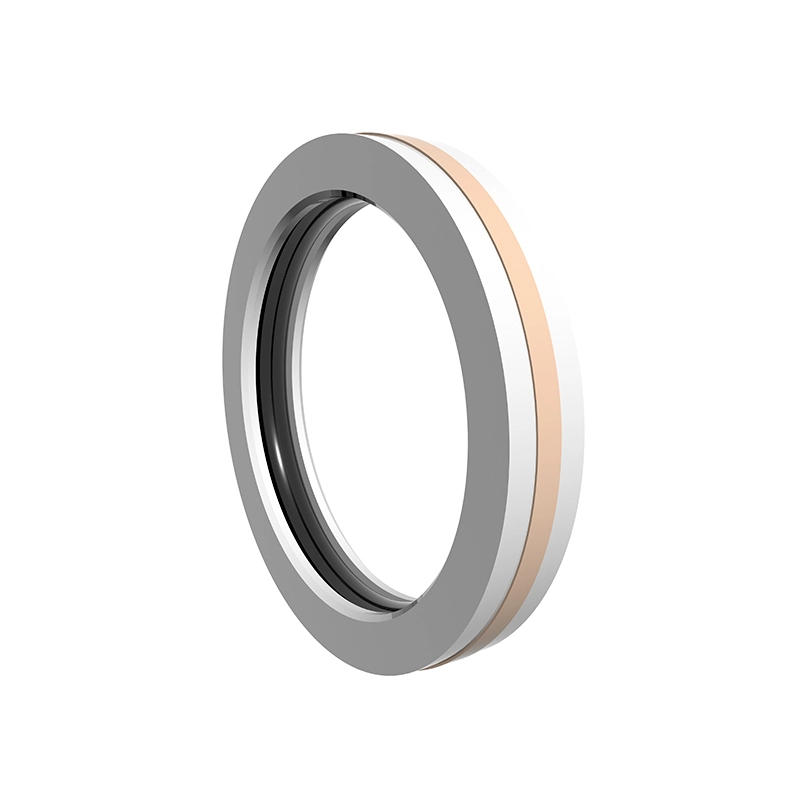

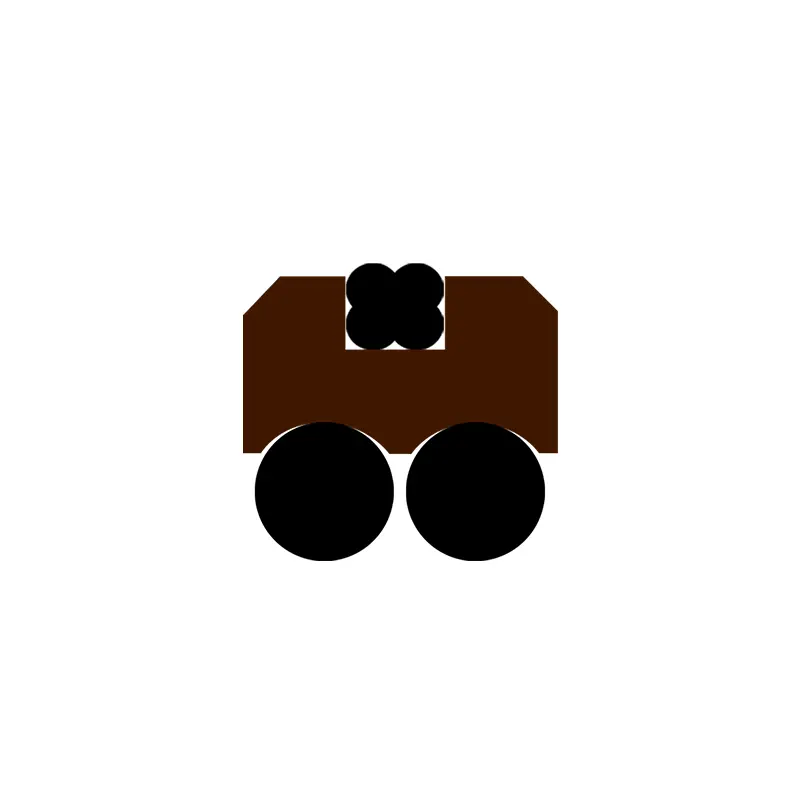

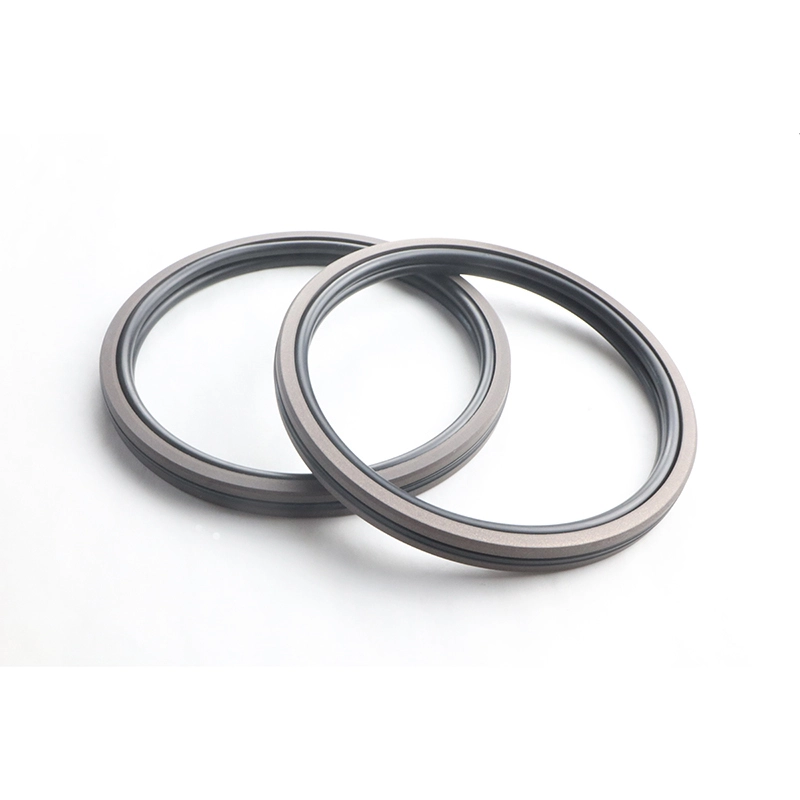

RC66은 예압 요소로서 직사각형 변형 PTFE 씰링 링과 O- 링의 조합입니다. 그것은 좋은 밀봉, 낮은 마찰 및 작은 구조 공간의 특성을 가지고 있습니다. 고속 오일 실린더 또는 실린더에 적합합니다. RC67은 채워진 PTFE 직사각형 밀봉 링, 2 개의 퇴직 고리 및 이종 엘라스토머로 구성되며,이 이종 엘라스토머로 구성되며,이 이종 엘라스토머는 유압 왕복 운동 양방향 압력 밀봉에 적합합니다. 엘라스토머는 방사형 힘을 제공하고 밀봉 링의 마모를 보상합니다. 고정 고리는 밀봉 링을 보호하고 가혹한 작업 조건에서도 우수한 밀봉 효과가 우수합니다. 특징:
1. 낮은 마찰, 작은 시작 저항, 부드러운 움직임, 동일한 동적 및 정적 마찰, 크리핑 없음;
2. 압력과 가혹한 조건 하에서 매우 높은 압력 안정성;
3. 높은 수명은 오일이없는 윤활 씰에 사용될 수 있습니다.
4. 물과 같은 저급성 매체를 밀봉하는 데 사용될 수 있습니다.
5. 우수한 고압 밀봉 성능.

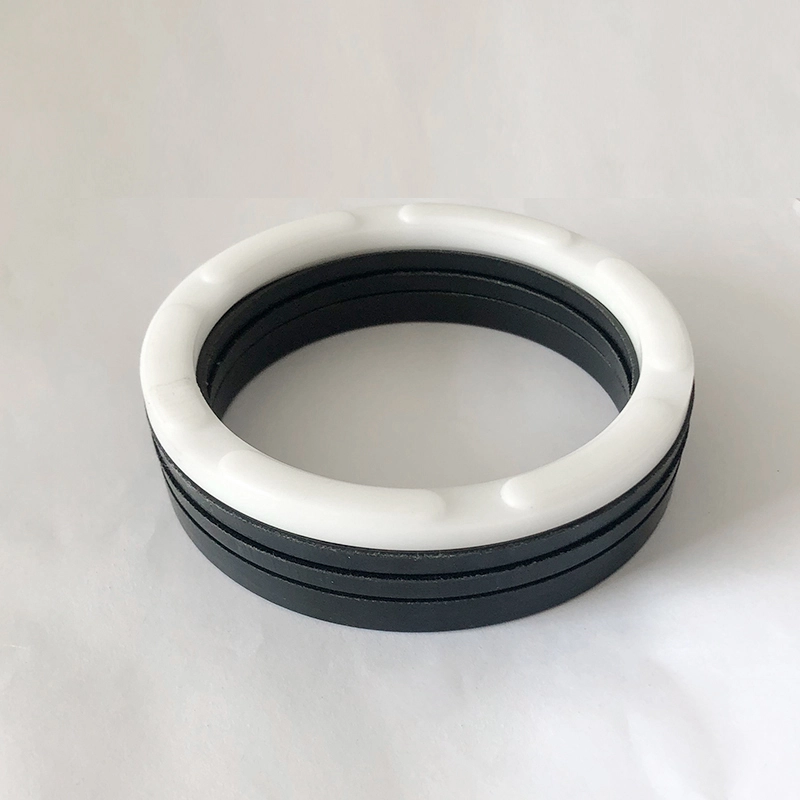

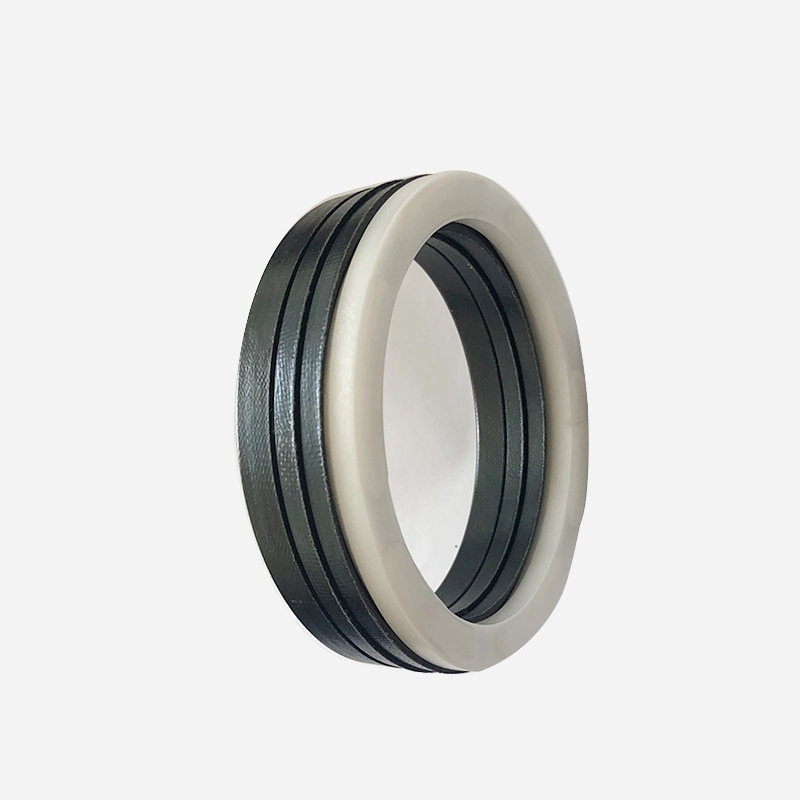

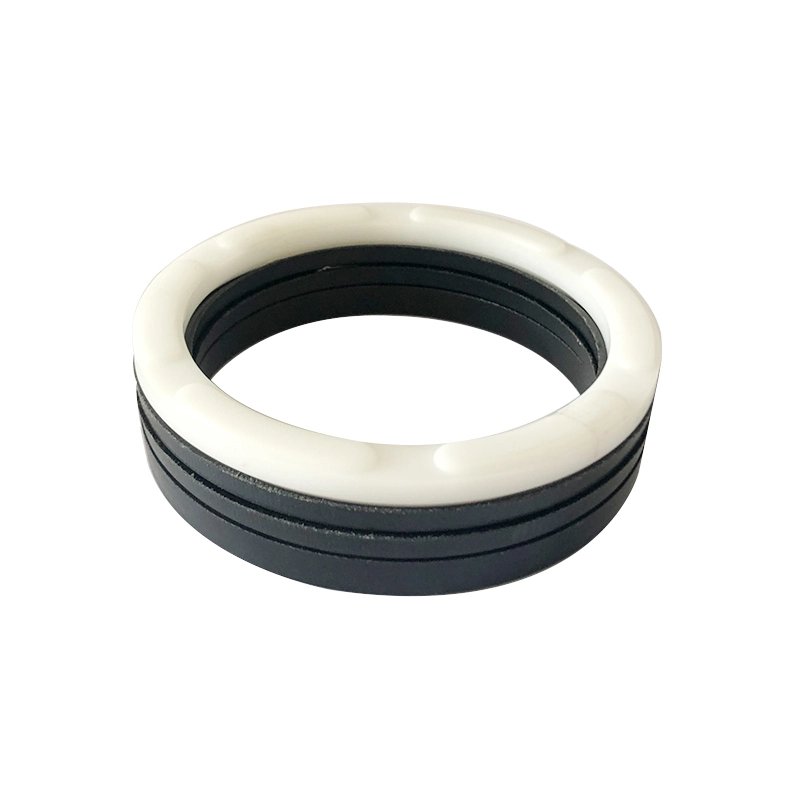

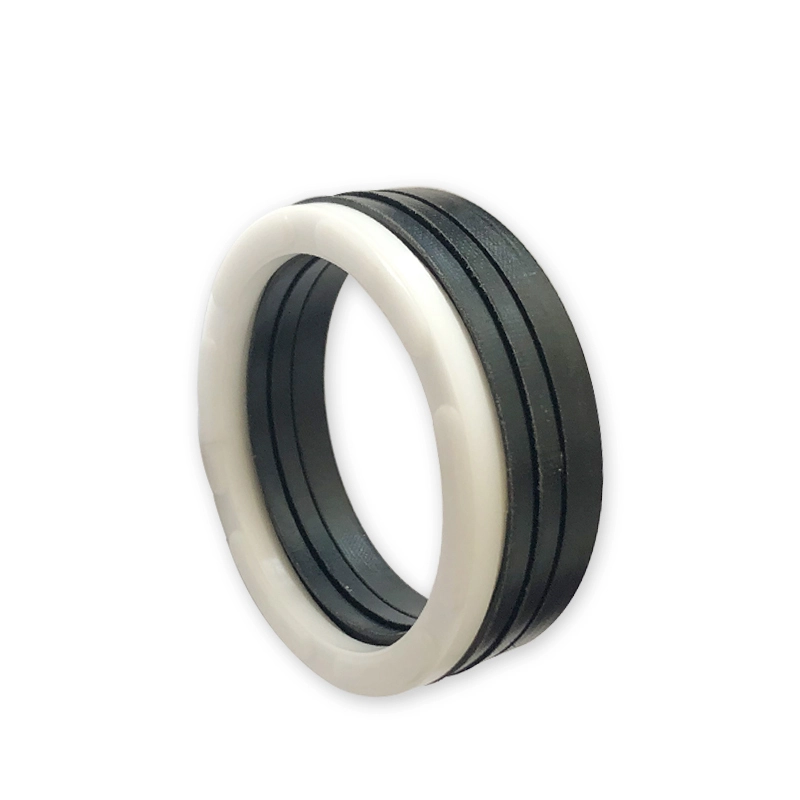

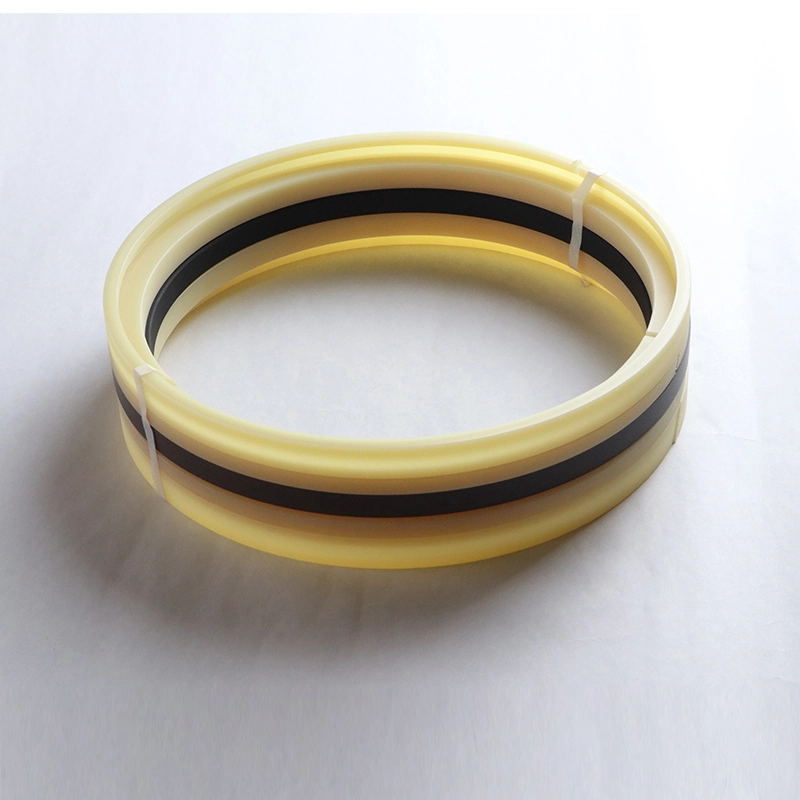

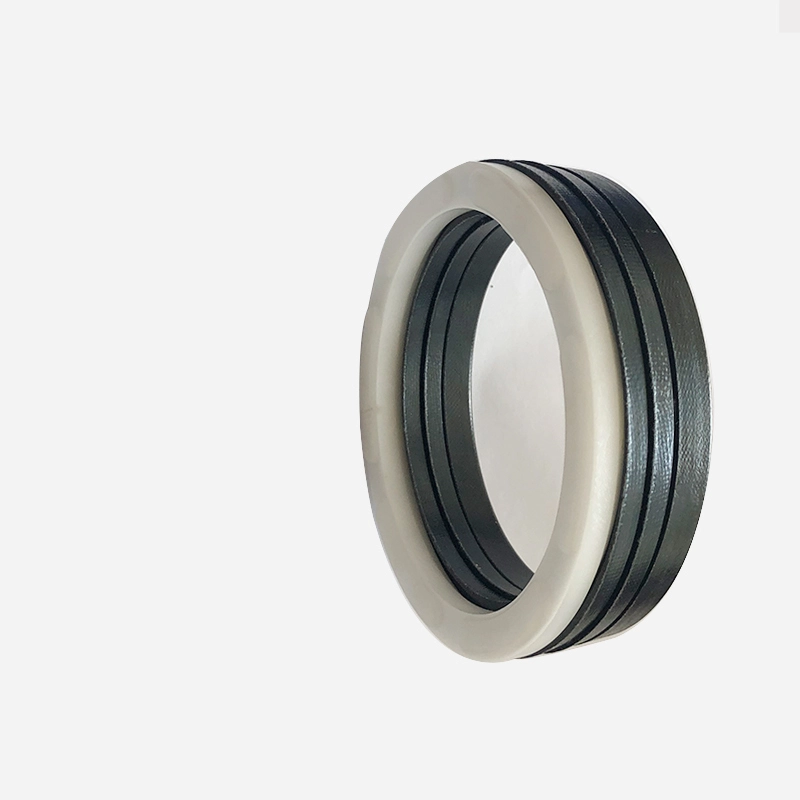

RCEK는 V 자형 밀봉 고리 세트, 압력 고리 및지지 링 세트로 구성되며 유압 왕복 운동 일원 압력 밀봉에 적합합니다. 밀봉 재료와 호환되는 그리스는 설치 중에 적용해야합니다. 적분 (닫힌) 그루브로 설치할 수 없습니다. 중간 및 무거운 하중의 피스톤 씰에 사용됩니다. 특징:
1. 다양한 재료를 사용할 수 있으며 다양한 목적에 맞게 최적으로 조정할 수 있습니다.
2. 거친 근무 조건에서 사용될 수 있으며 거의 모든 미디어와 가혹한 조건에 적합합니다.
3. 서비스 수명이 길고 오일이없는 윤활 씰 (합리적인 재료 선택)에 사용할 수 있습니다.
4. 밀봉 성능을 조정할 수 있으며 V 자형 밀봉 링을 추가하거나 제거하여 축 방향 크기를 조정할 수 있습니다.
밀봉 표면 품질이 열악하더라도 효과적으로 작동 할 수 있습니다.

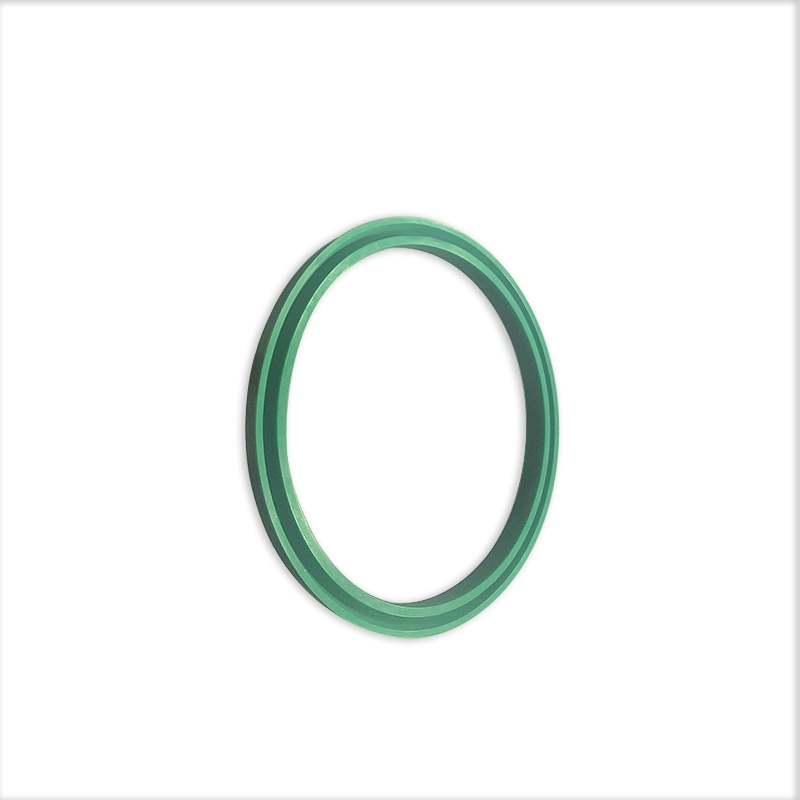

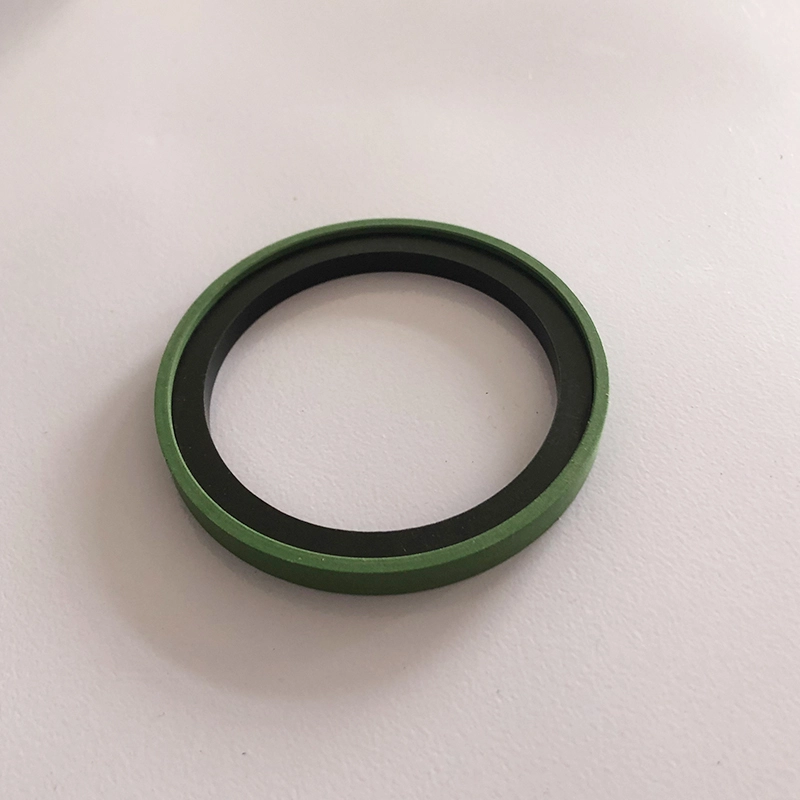

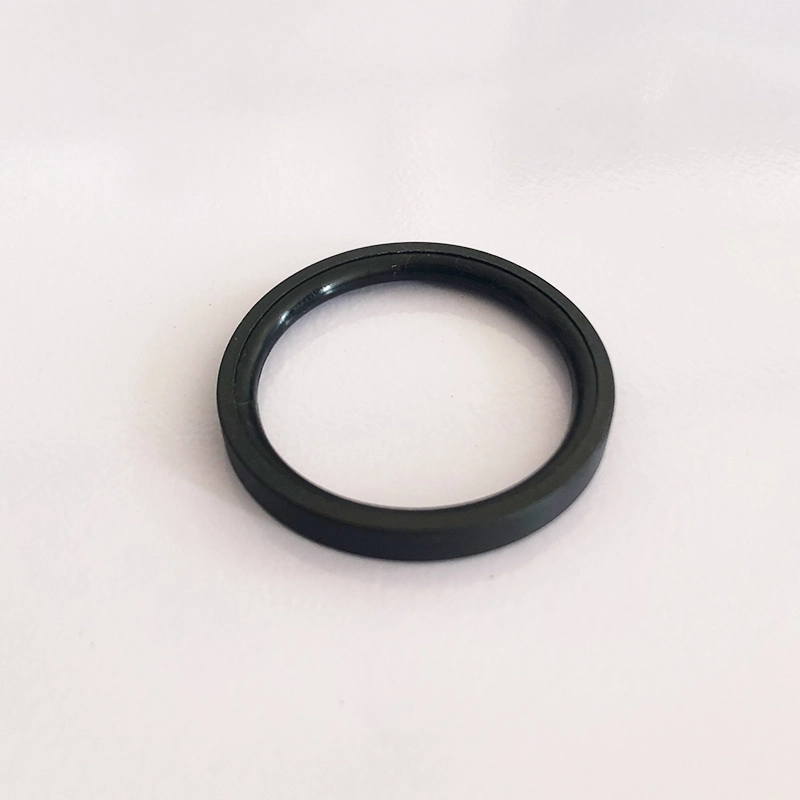

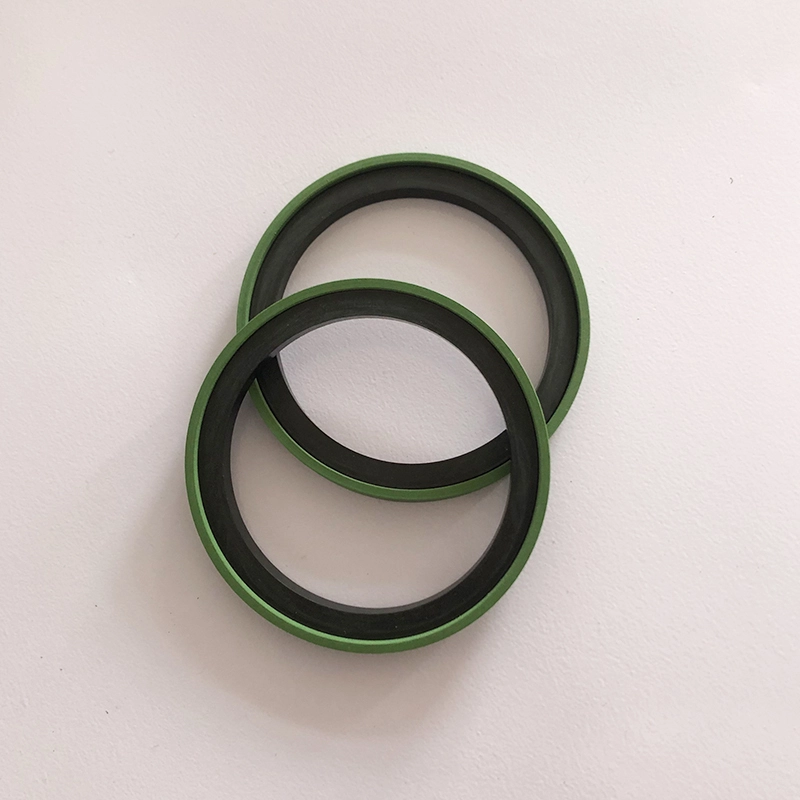

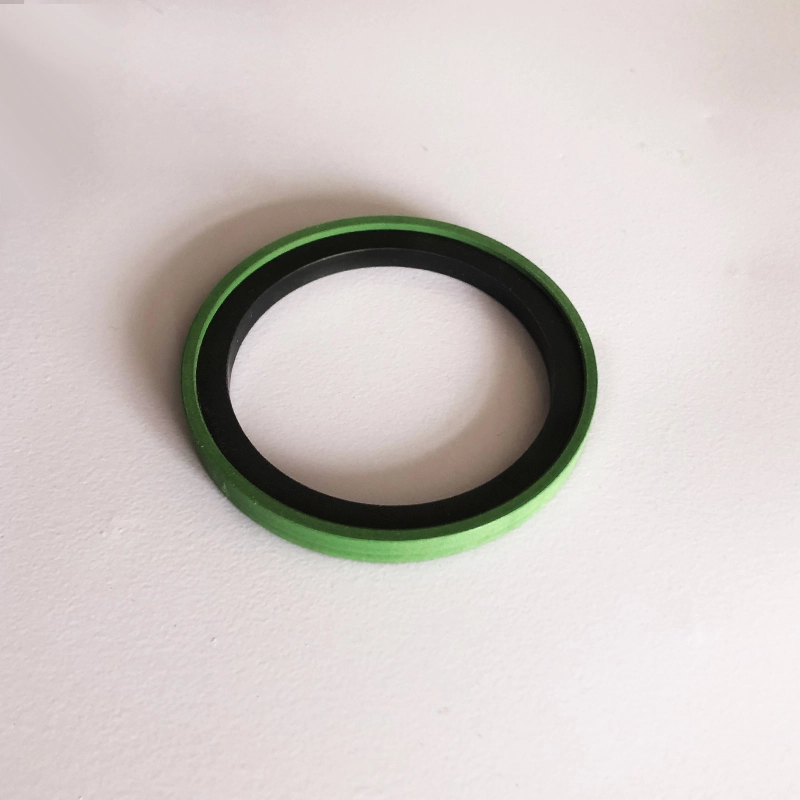

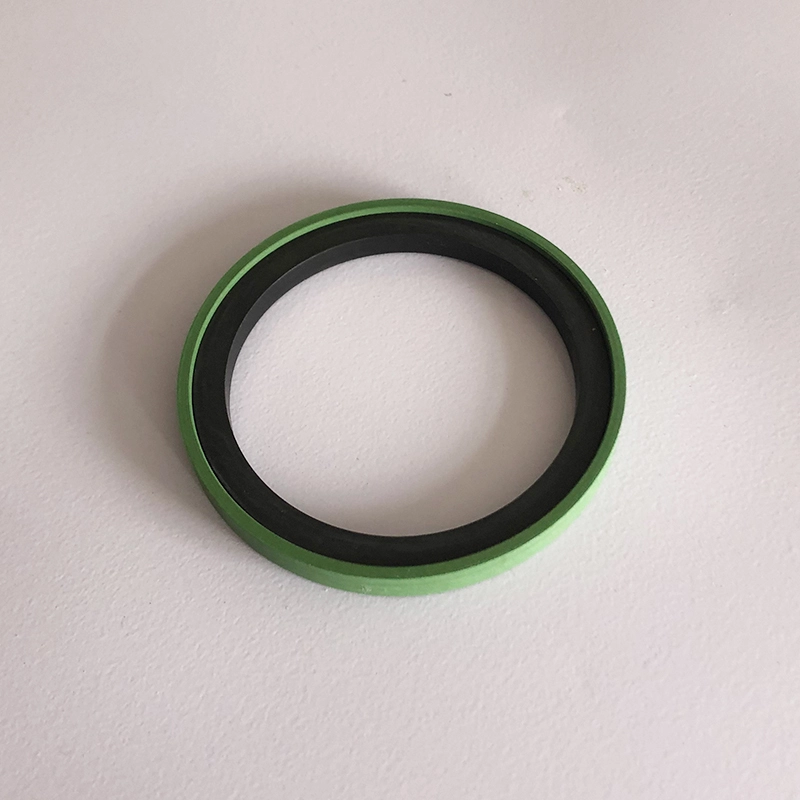

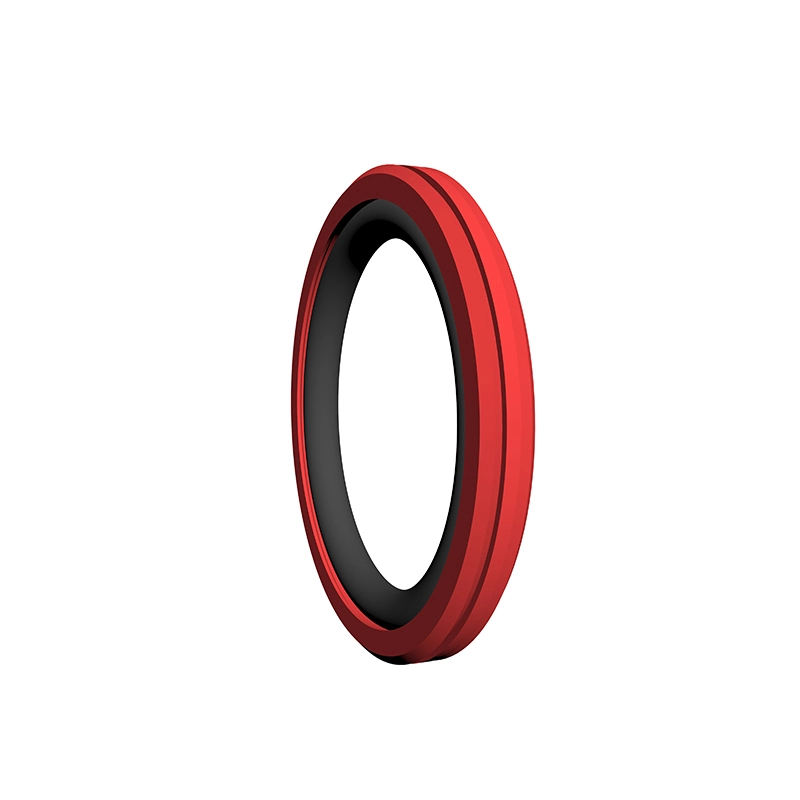

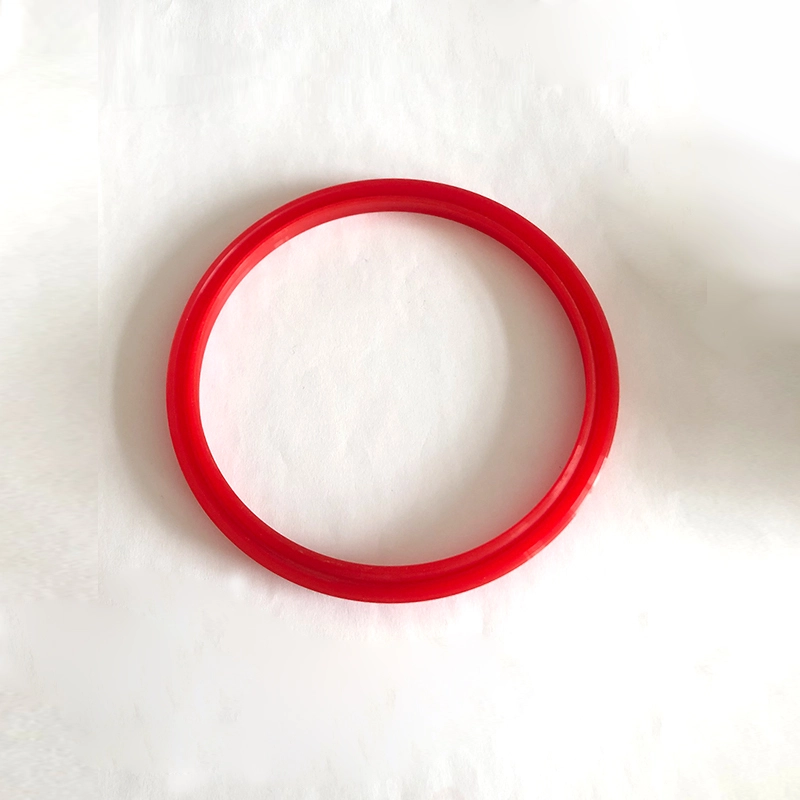

RCKR은 PU 밀봉 링 및 직사각형 고무 링으로 구성되며, 유압 왕복 운동 양방향 밀봉에 적합합니다. GLYD 링보다 더 나은 밀봉 및 압력 유지 능력을 갖춘 GLYD 링 제품의 보완 제품이며 설치 도구의 도움없이 설치할 수 있습니다. 특징 :
1. 좋은 역동적이고 정적 인 밀봉 성능;
2. GLYD 링보다 저압 밀봉 성능이 향상되며 설치 도구없이 설치할 수 있습니다.
3. 낮은 마찰, 작은 시작 저항 및 부드러운 움직임;
4. 긴 수명은 오일이없는 윤활 씰에 사용될 수 있습니다.
5. 양방향 압력 밀봉에 사용될 수있다.
설치 그루브는 ISO7425/1 표준을 준수합니다.

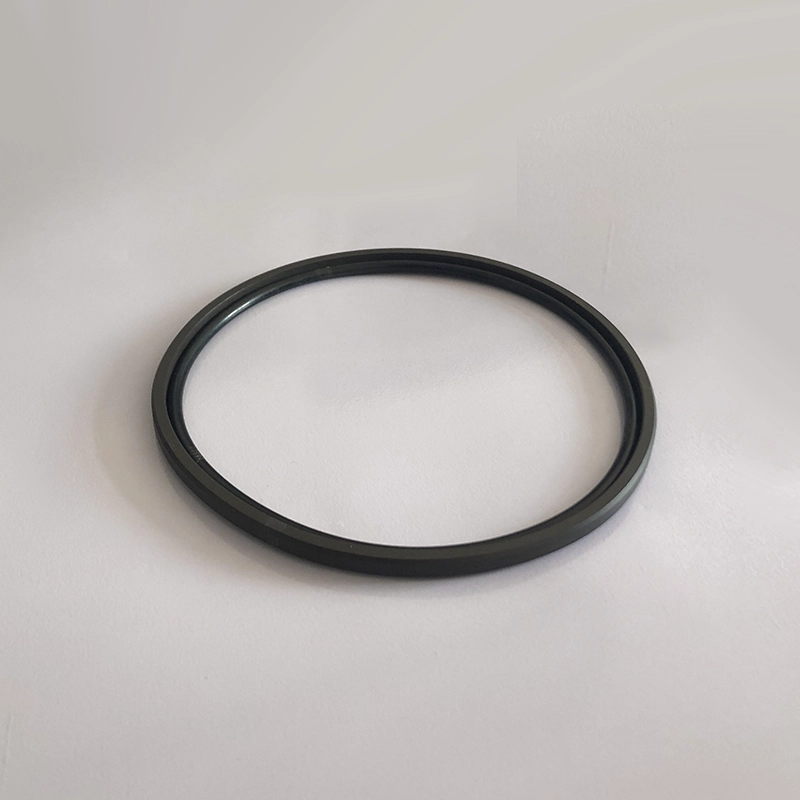

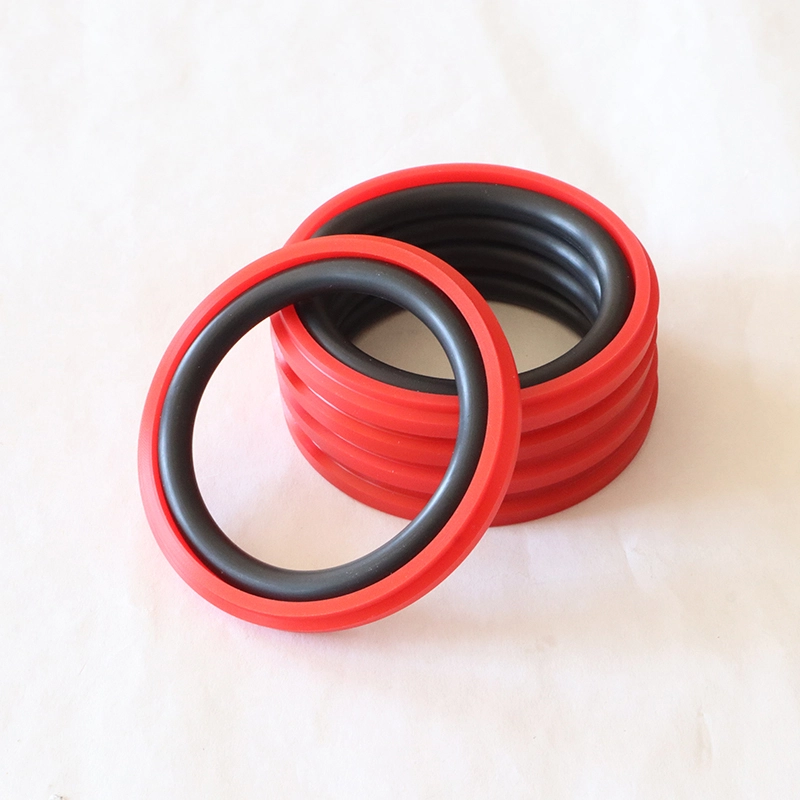

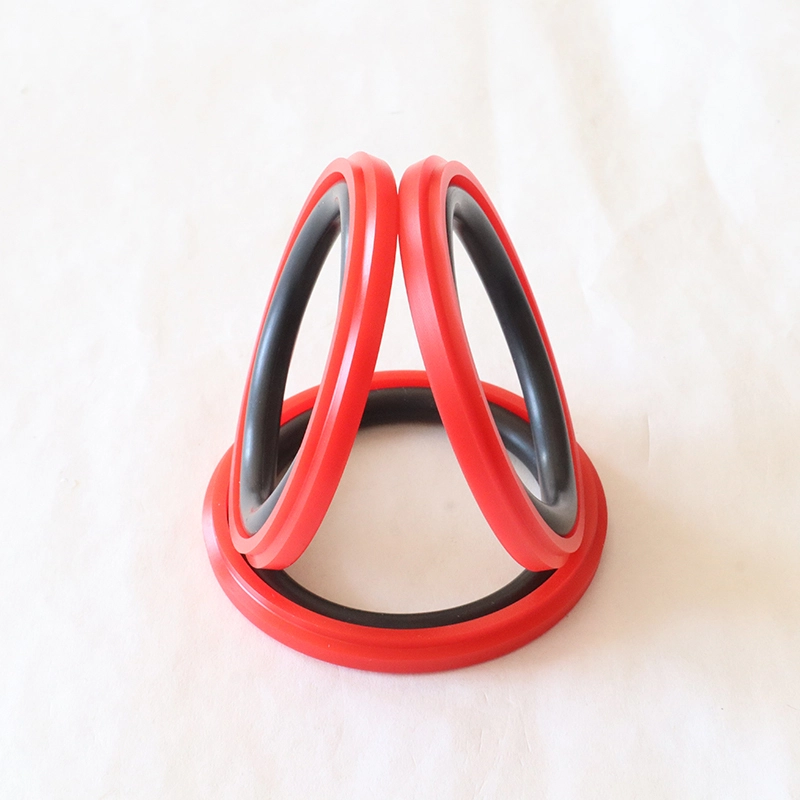

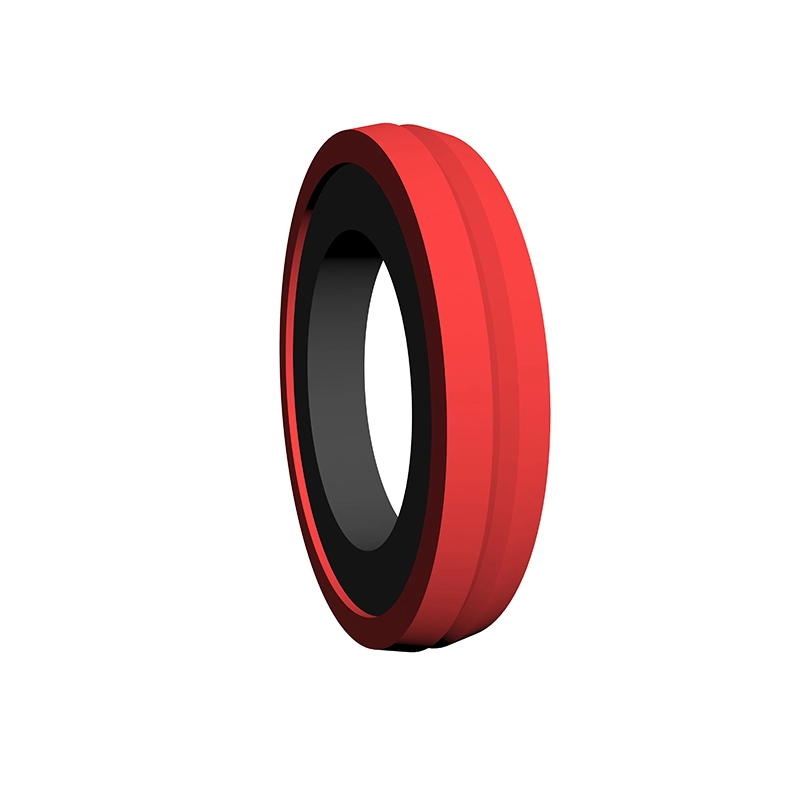

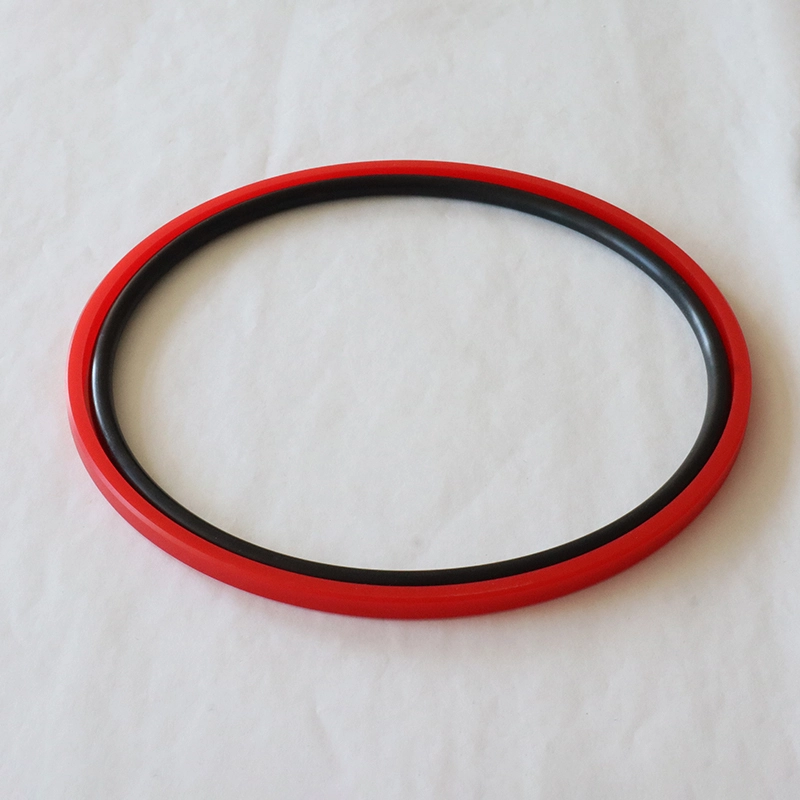

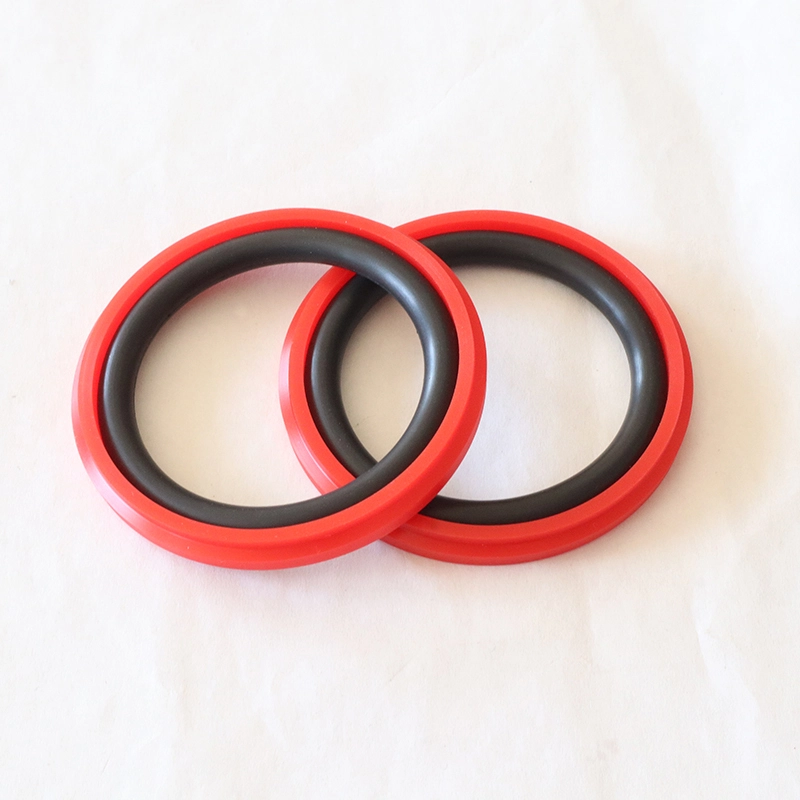

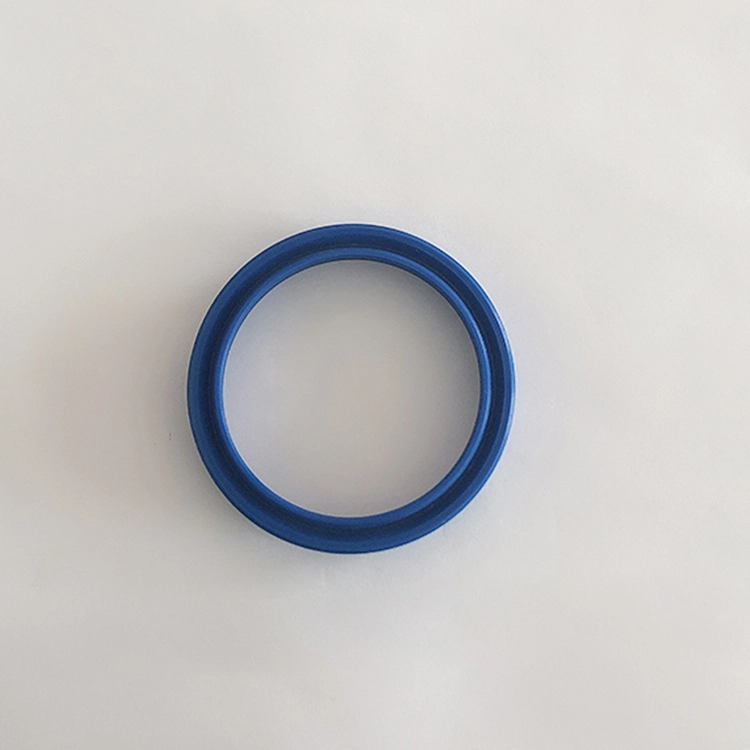

RPW는 유압 왕복 운동 양방향 압력 밀봉에 적합한 특수 모양의 PU 실링 링 및 O 자형 고무 고리로 구성됩니다. O- 링은 방사형 힘을 제공하고 밀봉 링의 마모를 보상합니다. 일반적으로 가이드 링과 함께 사용됩니다. 특징:
1. 낮은 마찰, 작은 시작 저항, 부드러운 움직임, 크리핑 없음;
2. 압력과 가혹한 조건 하에서 매우 높은 압력 안정성;
3. 높은 압력 및 저압에서 우수한 밀봉 성능;
설치에는 설치 도구가 필요하지 않습니다.

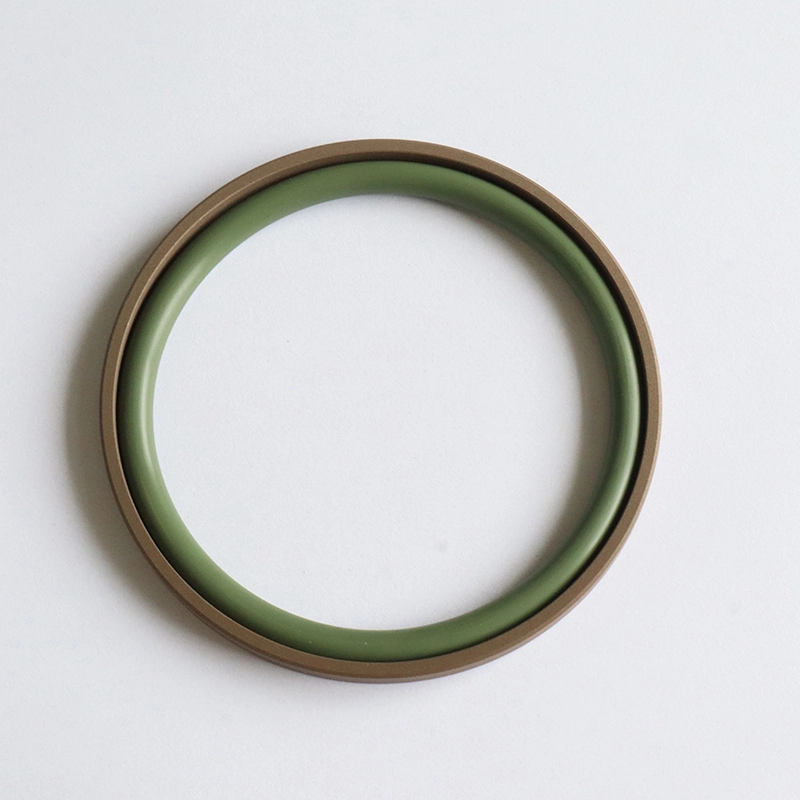

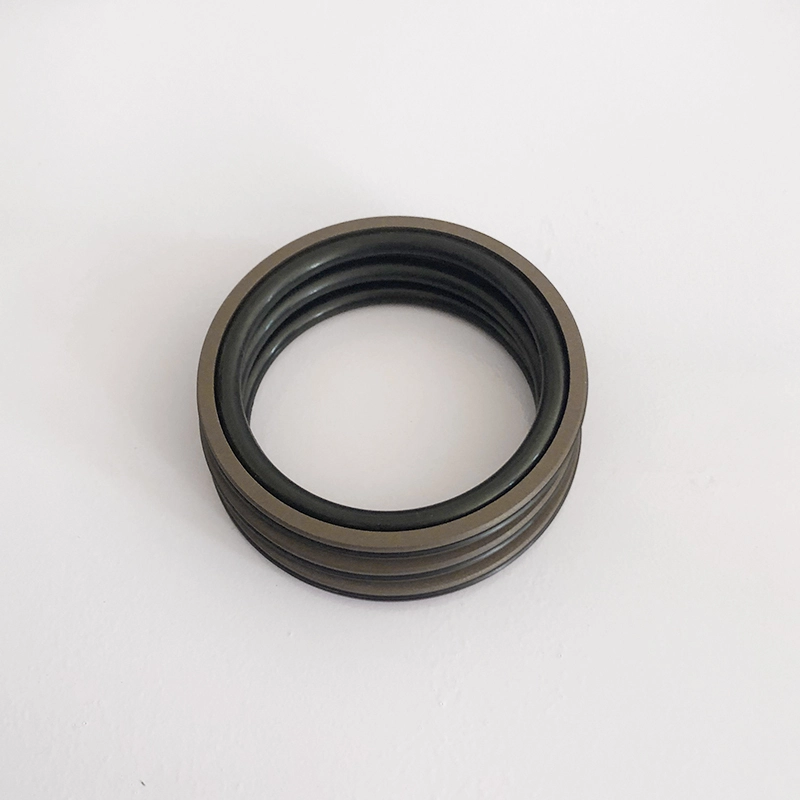

TDA 및 TDMA는 특수 모양의 고무 (또는 폴리 우레탄) 엘라스토머와 변형 된 PTFE 밀봉 링으로 구성되며, 우수한 밀봉, 긴 수명, 낮은 마찰, 크리핑 등의 특성을 갖습니다. TDA는 피스톤의 일원 압력 밀봉에 적합합니다. TDMA는 피스톤의 양방향 압력 밀봉에 적합합니다.

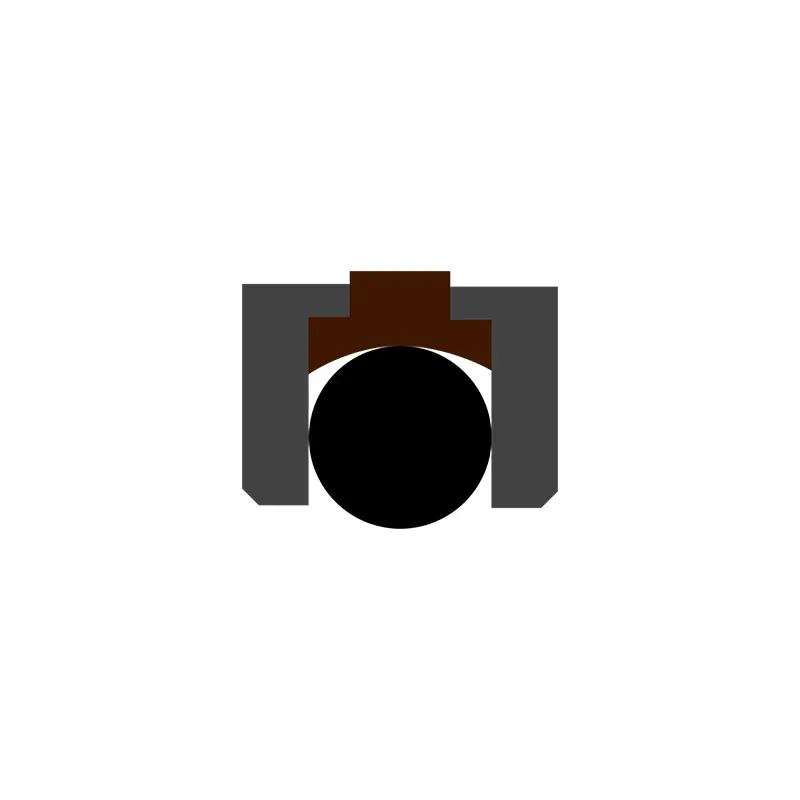

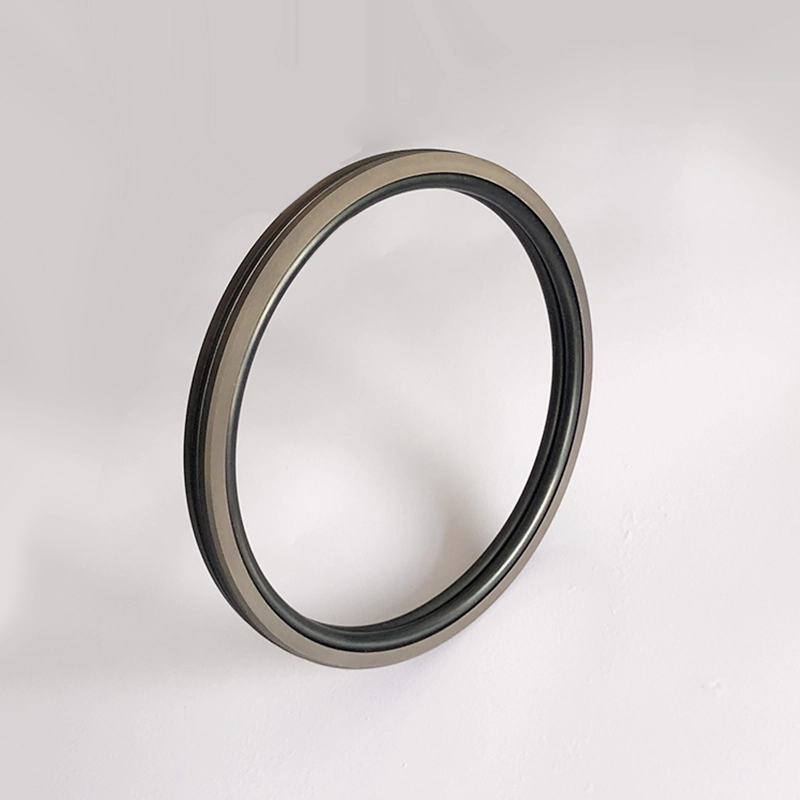

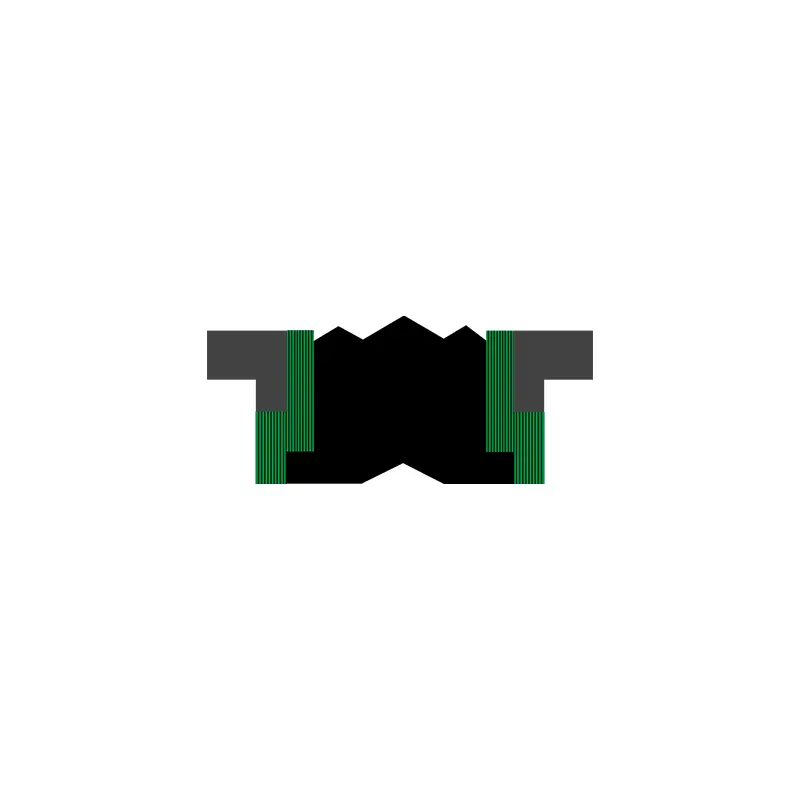

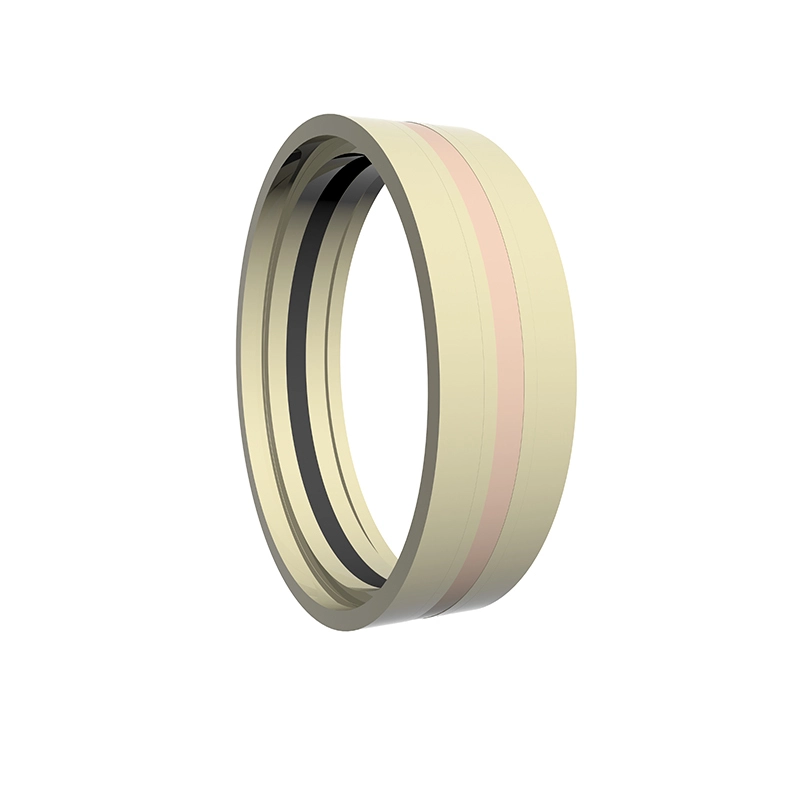

GGDA는 PTFE로 채워진 밀봉 링, 2 개의 L 자형 플라스틱지지 링 및 탄성 힘 O- 링으로 구성되며, 밀봉, 긴 수명, 낮은 마찰, 크리핑 및 기타 특성으로 구성됩니다. 피스톤 양방향 압력 밀봉에 적합합니다.

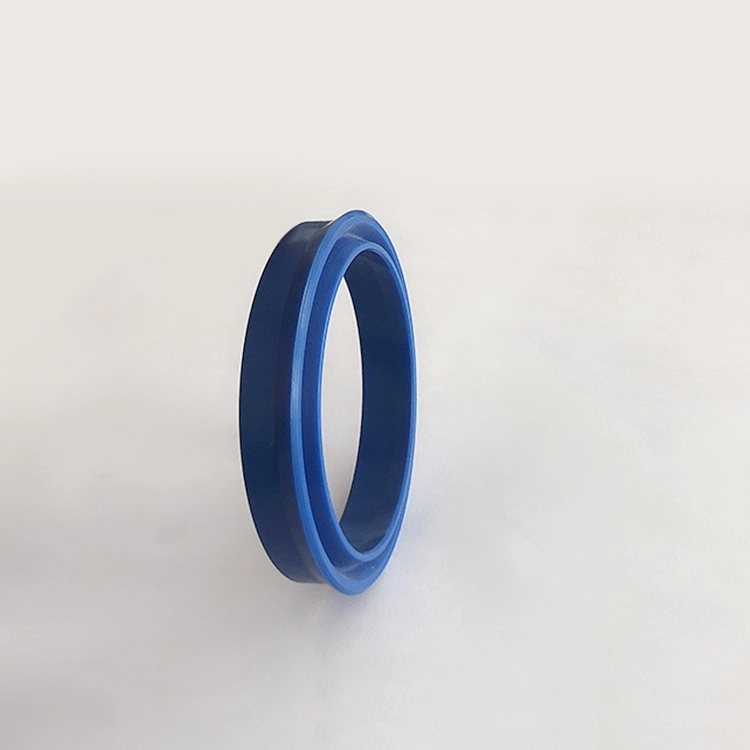

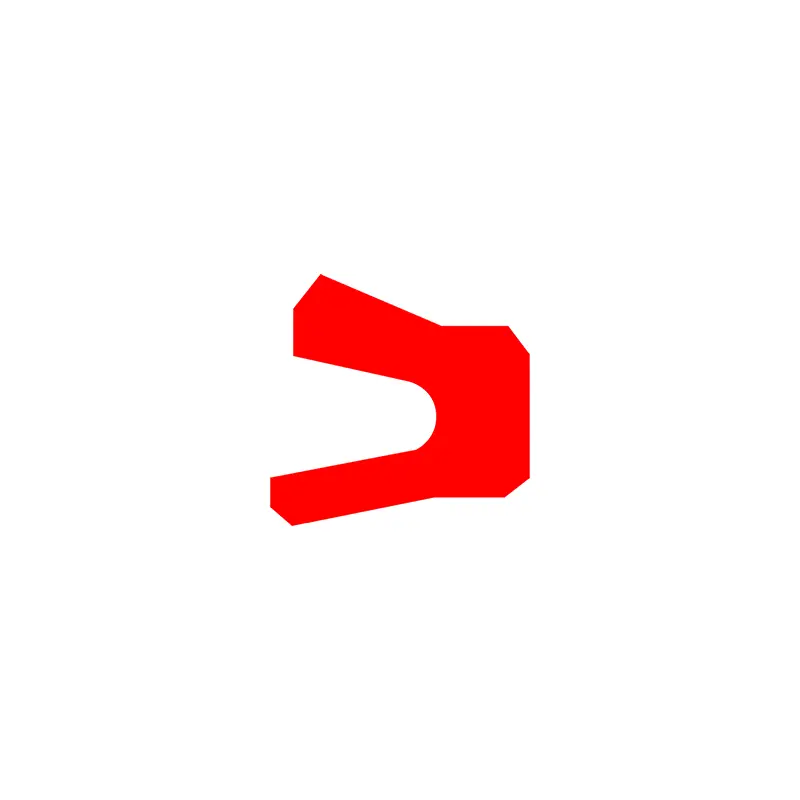

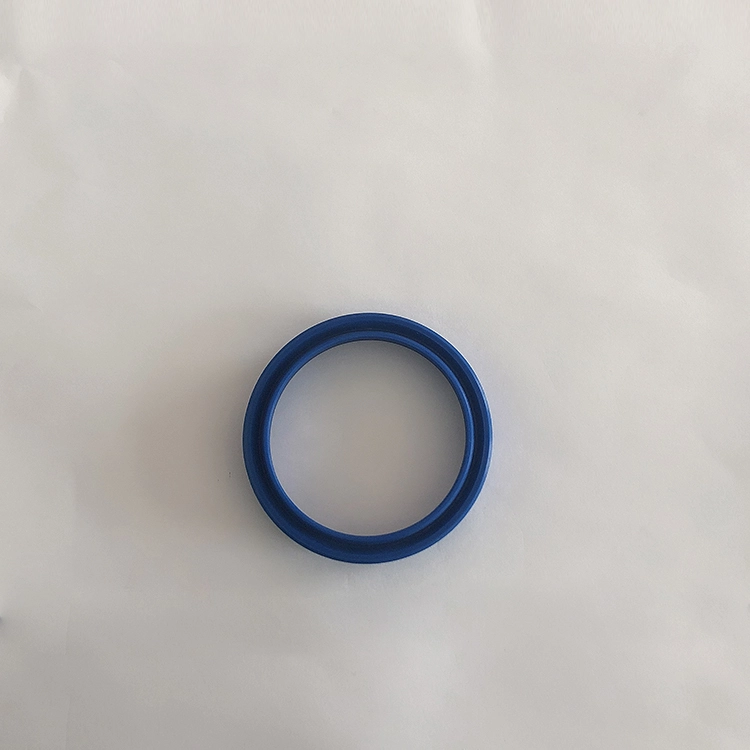

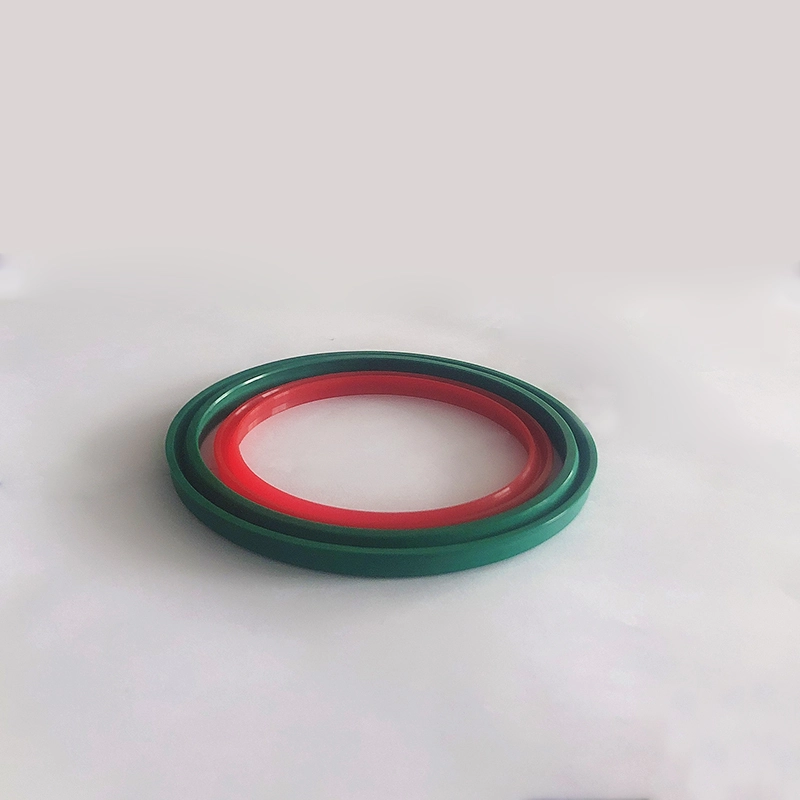

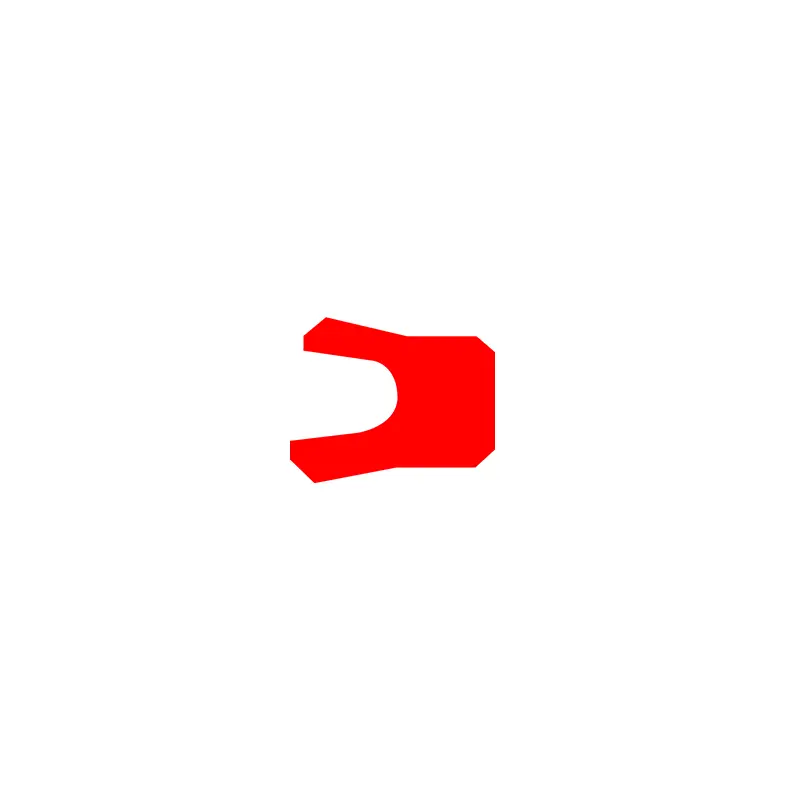

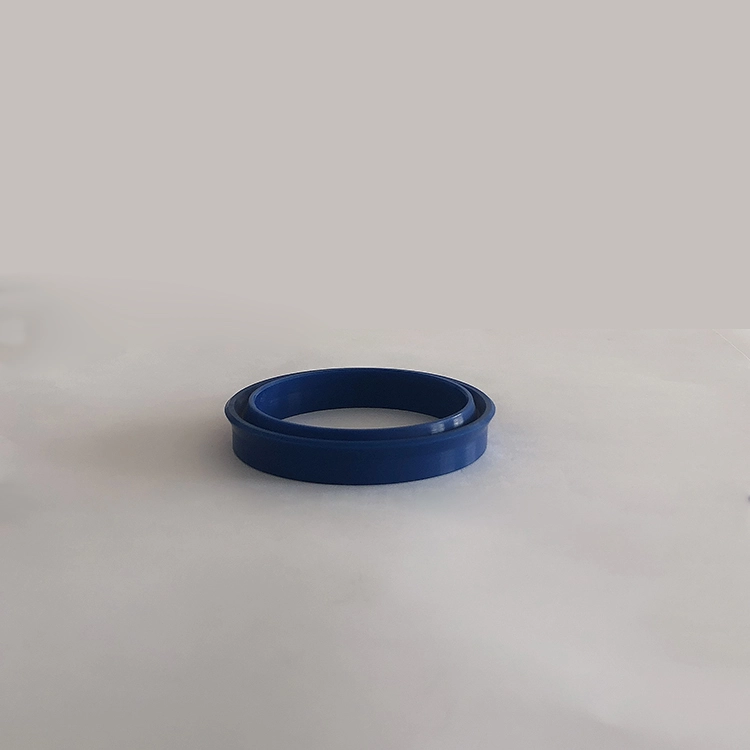

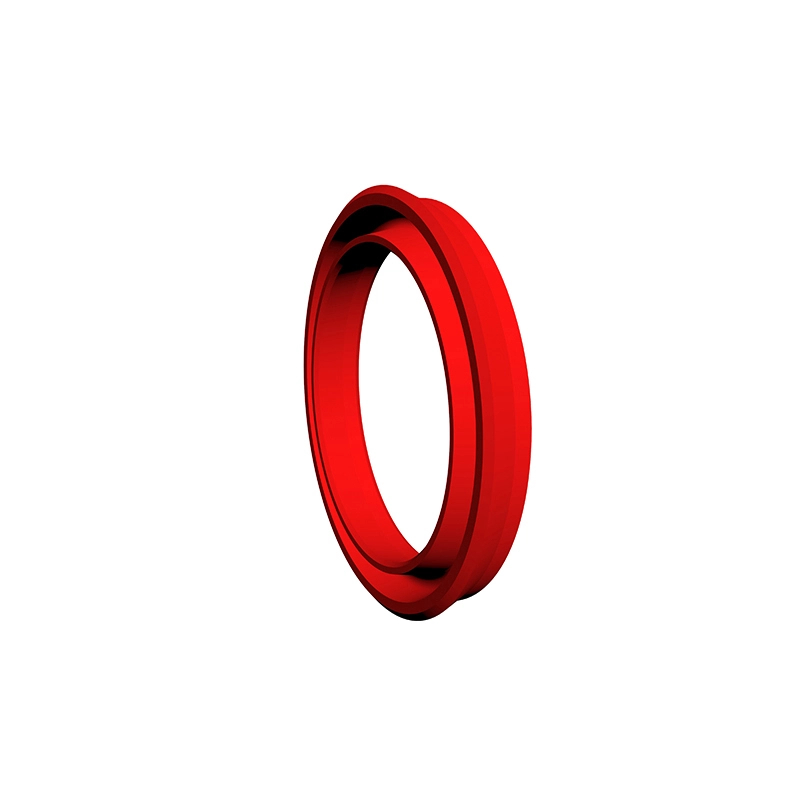

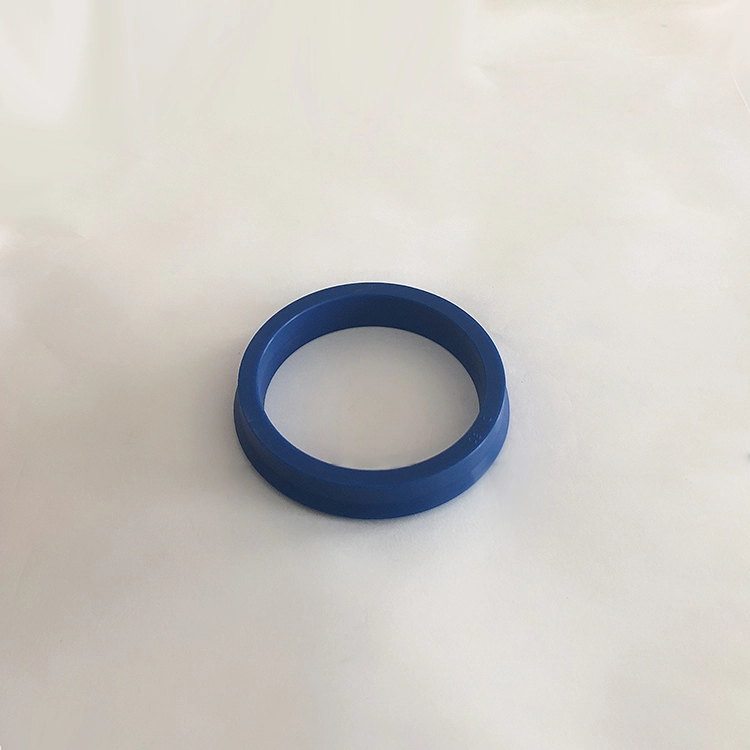

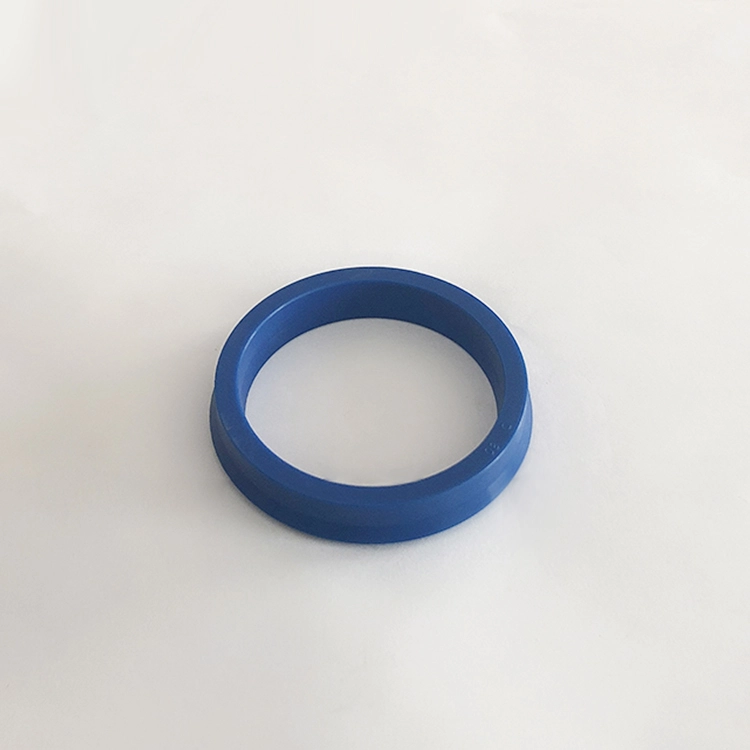

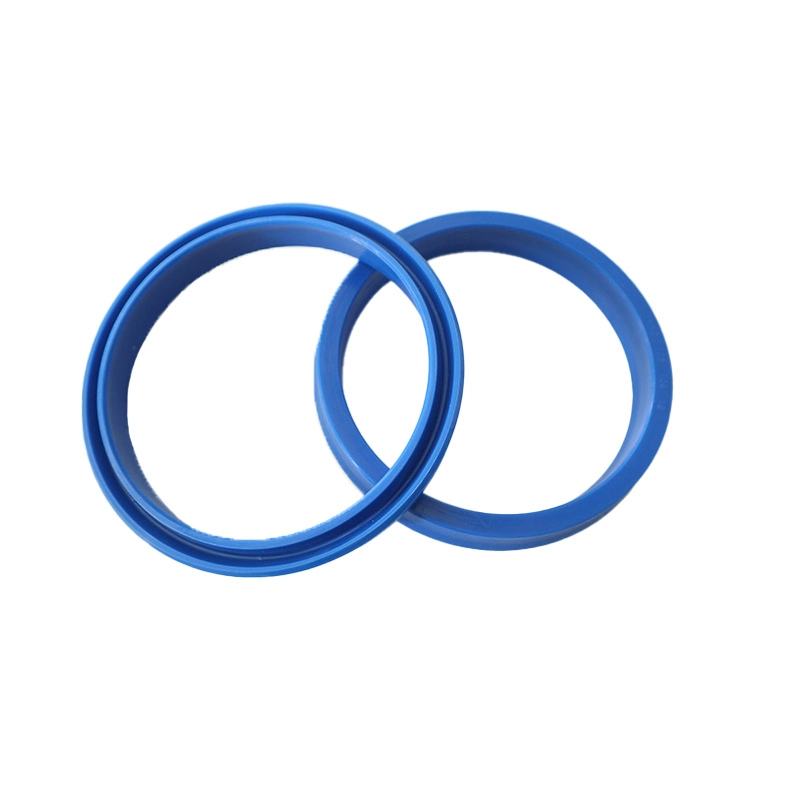

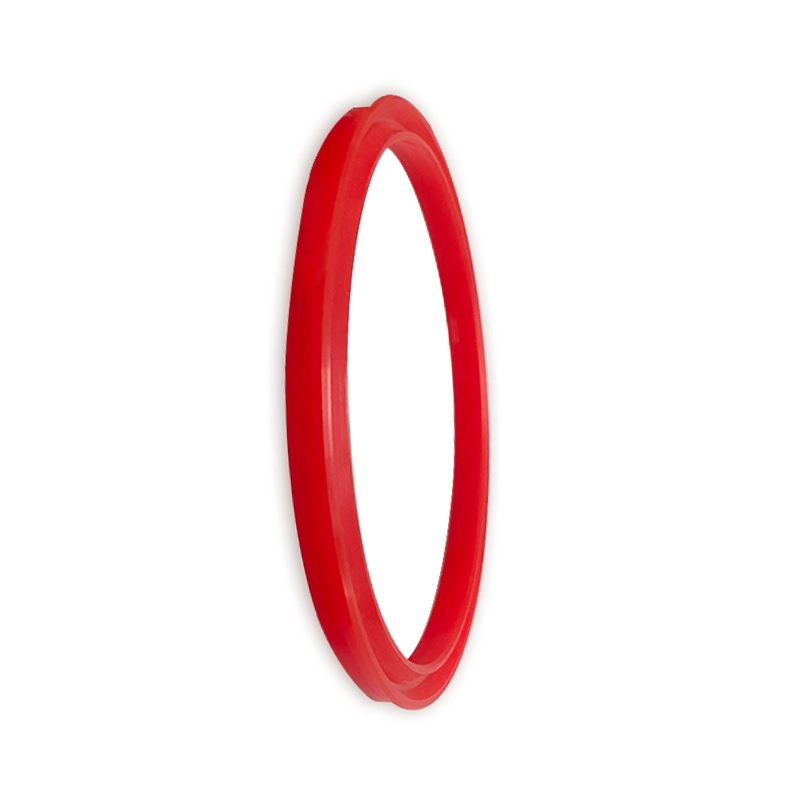

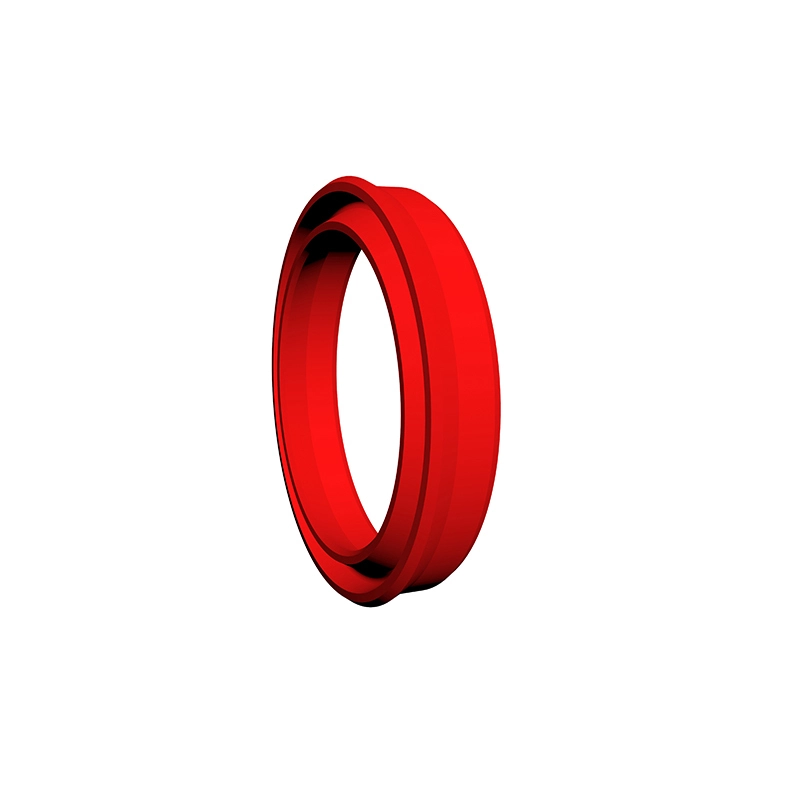

RCUP 씰링 링은 피스톤에 특별히 사용되는 비대칭 씰이며, 유압 왕복 운동 일원 밀봉에 적합하며 밀봉 성능이 우수합니다. 그루브는 ISO5597 표준을 준수합니다. 샤프트 용 YXD 타입 밀봉 링은 피스톤에 특별히 사용되는 비대칭 씰이며 유압 왕복 운동 일원 밀봉에 적합하며 밀봉 성능이 우수합니다. 12 ~ 32mpa에서 사용하면 발 뒤꿈치에 고정 고리가 필요합니다. 그루브는 JB/ZQ4265-97 표준을 준수합니다. 특징:
1. 광 하중 및 중간 부하에 적용 할 수 있습니다.
2. 고압 및 저압 밀봉 모두에 대한 우수한 밀봉 성능;
3. 더 넓은 범위의 미디어 저항으로 다양한 재료를 사용할 수 있습니다.
4. 간단한 구조와 쉬운 설치 및 유지 보수.
제품 기능 및 응용 프로그램 :
재료 선택 :
RC61, RC62
1. O- 링의 재료는 R01 니트릴 고무 (NBR), R02 플루오로 루버 (FKM) 등이 될 수 있습니다.
2. 밀봉 링 재료 : 표준 재료 PTFE3, 기타 선택적인 재료 PTFE2, PTFE4, PU 등
좋아요
1. 일치하는 직사각형 고리의 재료 : R01 니트릴 고무
2. 밀봉 링의 재료 : 복합 열가소성 재료.
RC63, RC64, SPG, RC66, AQ, AQF
1. O- 링의 재료는 R01 니트릴 고무 (NBR), R02 플루오로 루버 (FKM) 등이 될 수 있습니다.
2. 밀봉 고리 재료 : 표준 재료 PTFE3, 기타 옵션 재료 PTFE1, PTFE2, PTFE4.
KDAS, TPM
1. 일치하는 고무 링 재질 : R01 니트릴 고무
2. 고정 링 재료 : 나일론 PA/폴리 옥시 메틸렌 POM
3. 가이드 링 : 나일론 PA/폴리 옥시 메틸렌 POM/폴리 테트라 플루오로 에틸렌 PTFE
GDKK, RC67
1. 이용 가능한 엘라스토머 재료 : R01 니트릴 고무 (NBR), R02 플루오로 루버 (FKM) 등
2. 밀봉 링 재료 : 표준 재료 PTFE3, 기타 옵션 재료 PTFE2, PTFE4.
3. 고리 재료 유지 : POM/PA/PTFE, PTFE 재료는 온도가 100도를 초과 할 때 사용됩니다.
RCEK
1. 프레스 링 물질 : 폴리 테트라 플루오로 에틸렌, 니트릴 천, 플루오로 루버 천, 나일론, 폴리 옥시 메틸렌
2. V- 링 물질 : 폴리 테트라 플루오로 에틸렌, 니트릴 고무, 니트릴 천, 플루오로 루버, 플루오로 루버 천
3.지지 링 물질 : 니트릴 천, 플루오로 루버 천, 나일론, 폴리 옥시 메틸렌, 폴리 테트라 플루오로 에틸렌
RCKR, RPW
1. 일치하는 직사각형 고리 재료 : RO1 니트릴 고무 (NBR)
2. 밀봉 링 재료 : PU
YXD
선택적 니트릴 고무 (R01), 플루오로 루버 (R02), 폴리 우레탄 (PU) 등
주문 예 :
주문 모델 RC61-40X29X4.2-PTFE3-R01ORDERING 모델 RC61-B-40X29X4.2-PTFE3-R02
RC61-GLYD 링 RC61-B-HOLE SEAL DXDX L-MATERIAL 코드
RC62-80X60X10-PTFE3-R01 RC62-MODEL DXDXL PTFE3, R01 재료 코드
주문 모델 OK-80X59X8 실린더 직경 X 그루브 직경 X 그루브 폭
주문 모델 RC63-80-PTFE3-R01 또는 SPGC-80-PTFE3-R01
RC63/SPGC-MODEL 80 기통 직경 D PTFE3-PTFE 재료 코드 R01-O-RING 재료 코드
주문 모델 KDAS-80X60X22.4 실린더 직경 X 그루브 직경 X 그루브 폭 (L)
주문 모델 TPM-80X60X22.4 실린더 직경 X 그루브 직경 X 그루브 폭 (L)
주문 예 : GDKK-80*62*43*22.5-R01
주문 모델 RC64-80-PTFE3-R01
RC64- 모드 80 기통 직경 D PTFE3-PTFE 재료 코드 R01-O-RING 재료 코드
주문 예 : SPG-D*D*L-PTFE3-R01 (외경*내부 직경*그루브 폭) PTFE3, R01- 재료 코드
RC66
주문 모델 RC67-100X85X12.5-PTFE3-R01 또는 SPGW-100X85X12.5-PTFE3-R01
모델 실린더 직경 X 그루브 하단 직경 X 그루브 폭
RCEK
| 모델 | 재료 | 해당 범위 | 밀봉 |
| RCEK-A | V- 링 : NBR 천, 압력 링,지지 링 : NBR 천/PA/POM/PTFE | 정상 온도, 고압 | 좋은 |
| RCEK-B | V- 링 : FKM 천, 압력 링,지지 링 : FKM 천/PTFE | 고온, 고압 | 좋은 |
| RCEK-C | V- 링 : NBR, 압력 링,지지 링 : NBR 천/PA/POM/PTFE | 정상 온도, 중간 및 저압 | 훌륭한 |
| RCEK-D | V- 링 : FKM, 압력 링,지지 링 : FKM 천/PTFE | 고온, 중간 및 저압 | 훌륭한 |
| rcek-e | V- 링 : NBR 및 NBR 천 조합, 압력 링,지지 링 : NBR 천/PA/POM/PTFE | 정상 온도, 중간 및 고압 | 훌륭한 |
| RCEK-F | V- 링 : FKM 및 FKM 천 조합, 압력 링,지지 링 : FKM 천/PTFE | 고온, 중간 및 고압 | 공정한 |
| RCEK-G | V- 링, 압력 링,지지 링 : PTFE1/PTFE2/PTFE3/PTFE4 | 고온 및 고압 부식 매체 | 훌륭한 |
| RCEK-H | V- 링 : PU, 압력 링,지지 링 : PU/PA/POM/PTFE | 정상 온도, 중간 및 고압 | 밀봉 |
| 주문 모델 RCEK-A-12 × 95x25.3 모델 실린더 직경 x 그루브 하단 직경 x 그루브 폭 | |||

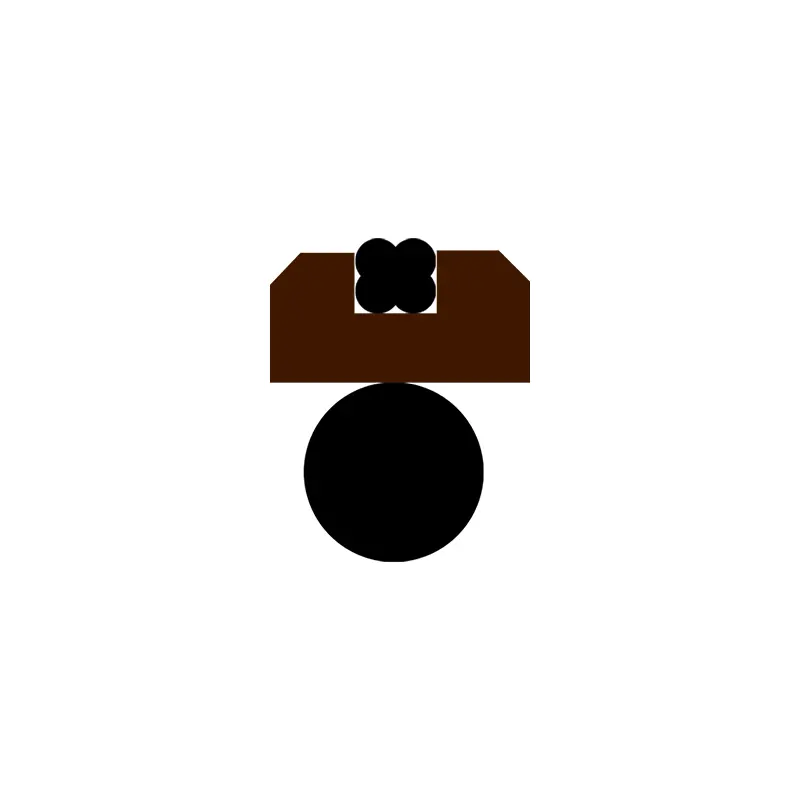

aq
AQF
rckr
RPW
TDA
모따기 길이
| 실린더 직경 범위 | 모따기 길이 e≥ |
| 40-89 | 6 |
| 90-144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
TDMA
GGDA
RCUP
주문 예 : 주문 모델 RCUP D63 × 48 × 10 실린더 직경 × 그루브 직경 × 씰 높이
YXD
주문 모델 YXD63 × 51 × 14-R01 실린더 직경 × 그루브 직경 × 씰 높이 재료 코드
명세서:
RC61| 조리개 범위 D H9 |
그루브 직경 D H9 |
그루브 너비 L+0.2 |
방사형 클리어런스 Smax | 둥근 모서리 rmax |
모따기 Z최소 |
O- 링 와이어 직경 | |||
| 표준 유형 | 가벼운 하중 | 무거운 짐 | 0 ~ 20mpa | 20 ~ 40mpa | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-15 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330-669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| 참고 : 1. 구멍 직경 ≤30mm의 경우 열린 그루브를 사용하는 것이 좋습니다. | |||||||||
| 2. 압력> 40mpa의 경우 씰의 루트 영역은 s max h8/f8 적합성 공차를 사용합니다. | |||||||||
| 조리개 범위 D H9 |
그루브 직경 D H9 |
그루브 너비 L+0.2 |
방사형 클리어런스 Smax | 둥근 모서리 rmax |
모따기 Z최소 |
|
| 0-20MPA | 20 ~ 40mpa | |||||
| 20 ~ 49.9 | D-10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59.9 | D-15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149.9 | D-20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244.9 | D-25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519.9 | D-30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769.9 | D-35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | D-40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| 참고 : 1. 구멍 직경 ≤ 30mm의 경우 열린 그루브를 사용하는 것이 좋습니다. | ||||||
| 2. 압력> 40mpa의 경우 씰의 루트 영역은 s max h8/f8 적합성 공차를 사용합니다. | ||||||
| 모델 | DH9 | DH9 | L+0.2 | D1 | 모델 | DH9 | DH9 | L+0.2 | D1 | 모델 | DH9 | DH9 | L+0.2 | D1 |
| OK-25*16*4.2 | 25 | 16 | 4.2 | 24.3 | OK-90*74.5*6.3 | 90 | 74.5 | 6.3 | 89.0 | OK-160*139*8.0 | 160 | 139 | 8.0 | 158.8 |
| OK-32*21*4.2 | 32 | 21 | 4.2 | 31.3 | OK-95*74*8.0 | 95 | 74 | 8.0 | 94.0 | OK-170*149*8.0 | 170 | 149 | 8.0 | 168.8 |
| OK-40*26.3*5.8 | 40 | 26.3 | 5.8 | 39.2 | OK-100*79*8.0 | 100 | 79 | 8.0 | 99.0 | OK-180*159*8.0 | 180 | 159 | 8.0 | 178.8 |
| OK-40*29*4.2 | 40 | 29 | 4.2 | 39.3 | OK-100*84.5*6.3 | 100 | 84.5 | 6.3 | 99.0 | OK-190*169*8.0 | 190 | 169 | 8.0 | 188.8 |
| OK-50*34.5*6.3 | 50 | 34.5 | 6.3 | 49.0 | OK-105*84*8.0 | 105 | 84 | 8.0 | 103.8 | OK-200*179*8.0 | 200 | 179 | 8.0 | 198.8 |
| OK-50*39*4.2 | 50 | 39 | 4.2 | 49.3 | OK-110*89*8.0 | 110 | 89 | 8.0 | 108.8 | OK-210*189*8.0 | 210 | 189 | 8.0 | 208.4 |
| OK-60*41.7*7 | 60 | 41.7 | 7.0 | 59.2 | OK-110*94.5*6.3 | 110 | 94.5 | 6.3 | 109.0 | OK-220*199*8.0 | 220 | 199 | 8.0 | 218.4 |
| OK-60*49*4.2 | 60 | 49 | 4.2 | 59.3 | OK-115*94*8.0 | 115 | 94 | 8.0 | 113.8 | OK-230*209*8.0 | 230 | 209 | 8.0 | 228.4 |
| OK-63*44.7*7.0 | 63 | 44.7 | 7.0 | 62.2 | OK-12*99*8.0 | 120 | 99 | 8.0 | 118.3 | OK-240*219*8.0 | 240 | 219 | 8.0 | 238.4 |
| OK-63*47.5*6.3 | 63 | 47.5 | 6.3 | 62.0 | OK-125*104*8.0 | 125 | 104 | 8.0 | 123.8 | OK-250*229*8.0 | 250 | 229 | 8.0 | 248.4 |
| OK-70*51.7*7.0 | 70 | 51.7 | 7.0 | 69.2 | OK-125*109.5*6.3 | 125 | 109.5 | 6.3 | 124.0 | OK-280*225.5*8.0 | 280 | 255.5 | 8.0 | 278.4 |
| OK-70*59*4.2 | 70 | 59 | 4.2 | 69.3 | OK-130*109*8.0 | 130 | 109 | 8.0 | 128.8 | OK-300*272*9.5 | 300 | 272 | 9.5 | 297.8 |
| OK-75*54*8.0 | 75 | 54 | 8.0 | 74.2 | OK-130*114.5*6.3 | 130 | 114.5 | 6.3 | 129.0 | OK-320*292*9.5 | 320 | 292 | 9.5 | 317.8 |
| OK-75*59.5*6.3 | 75 | 59.5 | 6.3 | 74.0 | OK-135*114*8.0 | 135 | 114 | 8.0 | 133.5 | OK-330*302*9.5 | 330 | 302 | 9.5 | 327.8 |
| OK-80*59*8.0 | 80 | 59 | 8.0 | 79.0 | OK-135*119.5*6.3 | 135 | 119.5 | 6.3 | 134.0 | OK-350*322*9.5 | 350 | 322 | 9.5 | 347.8 |
| OK-80*64.5*6.3 | 80 | 64.5 | 6.3 | 79.0 | OK-140*119*8.0 | 140 | 119 | 8.0 | 138.8 | OK-370*342*9.5 | 370 | 342 | 9.5 | 367.8 |
| OK-85*64*8.0 | 85 | 64 | 8.0 | 84.0 | OK-145*124*8.0 | 145 | 124 | 8.0 | 143.8 | OK-420*392*9.5 | 420 | 392 | 9.5 | 417.8 |
| OK-90*69*8.0 | 90 | 69 | 8.0 | 89.0 | OK-150*129*8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|
| 조리개 범위 D H9 |
그루브 직경 D H9 | 그루브 너비 L+0.2 |
방사형 클리어런스 S엄마x |
둥근 모서리 rmax |
모따기 Z최소 |
O- 링 와이어 직경 dO |
|
| 유압 | 공압 및 유압 적은 마찰 | ||||||
| 6 ~ 13 | D-3 | D-3.5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | D-4 | D-4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | D-6 | D-6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | D-10 | D-10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | D-15 | D-15.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |
| 모델 | 크기 | 모델 | 크기 | ||||||||||
| D | d | D1 | D2 | L | L1 | D | d | D1 | D2 | L | L1 | ||
| KDAS-20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | KDAS-25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| KDAS-22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | KDAS-28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |
| 제품 번호 | D | d | b | d2 | d3 | a | c | f | e |
| GDKK-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| GDKK-45 | 45 | 31 | 37 | 41 | |||||
| GDKK-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| GDKK-56 | 56 | 40 | 48 | 52 | |||||
| GDKK-63 | 63 | 47 | 55 | 59 | |||||
| GDKK-65 | 65 | 49 | 57 | 61 | |||||
| GDKK-70 | 70 | 54 | 62 | 66 | |||||
| GDKK-75 | 75 | 59 | 67 | 71 | |||||
| GDKK-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| GDKK-85 | 85 | 67 | 77 | 81 | |||||
| GDKK-90 | 90 | 72 | 82 | 86 | |||||
| GDKK-95 | 95 | 77 | 87 | 91 | |||||
| GDKK-100 | 100 | 82 | 92 | 96 | 10 | ||||
| GDKK-110 | 110 | 92 | 102 | 106 | |||||
| GDKK-115 | 115 | 97 | 107 | 111 | |||||
| GDKK-120 | 120 | 102 | 112 | 116 |
| 조리개 범위 D H9 |
그루브 직경 DH9 |
그루브 너비 L+0.2 |
둥근 모서리 rmax |
방사형 클리어런스 Smax |
모따기 Z최소 |
O- 링 와이어 직경 dO |
| 14 ~ 22.9 | D-5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49.9 | D-6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119.9 | D-10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | D-13.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| 참고 : 실린더 직경 ≤30mm의 경우 열린 그루브가 권장됩니다. | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| 주문 예 : RC66-D*D*L-PTFE3-R01 (외경*내 직경*그루브 폭) PTFE3, R01- 재료 코드 | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
| 참고 : 치수는이 표에 나열되어 있지 않으므로 당사에 문의하십시오. | ||||||||||||||||||

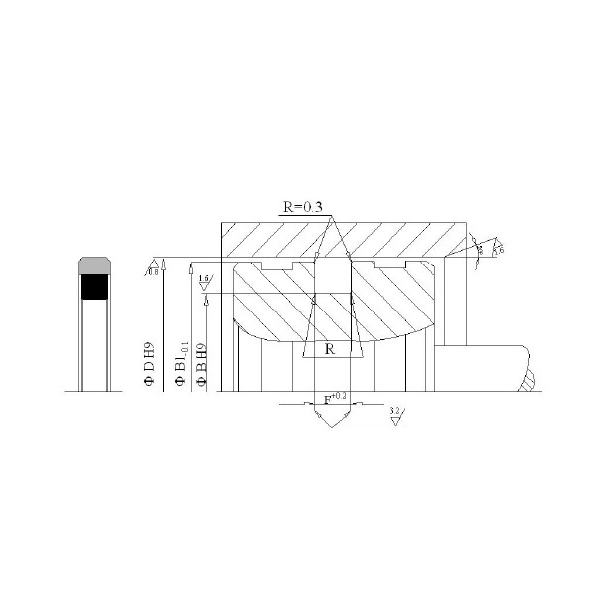

| DH9 | D H9 | L+0.2 | Z | R |
|
DH9 | D H9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|
| 사양 및 치수 | ||||||||||
| 실린더 직경 | 바닥 직경 | 기본 직경 | 너비 | 가이드 최소 |
|
실린더 직경 | 바닥 직경 | 기본 직경 | 너비 | 가이드 최소 |
| DH9 | D H9 | D 1 | L | Z | DH9 | D H9 | D 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| 주문 예제 AQ0800 80 × 64.5 × 6.3 (D × D × L) PTFE3-R01 PTFE3 R01- 재료 코드 | ||||||||||||||||
| 제품 번호 | D | d | L+0.2 | R엄마x |
|
제품 번호 | D | d | L+0.2 | R엄마x |
|
제품 번호 | D | d | L+0.2 | R엄마x |
| AQ0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | AQ1500 | 150 | 129 | 8.1 | 1.6 | ||
| add0180 | 18 | 7 | 42 | 0.8 | AQ0800 | 80 | 59 | 8.1 | 1.6 | AQ1600 | 160 | 139 | 8.1 | 1.6 | ||
| AQ0200 | 20 | 9 | 4.2 | 0.8 | AQ0850L | 85 | 69.5 | 6.3 | 1.2 | AQ1700 | 170 | 149 | 8.1 | 1.6 | ||
| AQ0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | AQ1800 | 180 | 159 | 8.1 | 1.6 | ||
| AQ0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | AQ1900 | 190 | 169 | 8.1 | 1.6 | ||
| AQ0280 | 28 | 17 | 4.2 | 0.8 | AQ0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
| AQ0300 | 30 | 19 | 4.2 | 0.8 | AQ0950L | 95 | 79.5 | 6.3 | 1.2 | AQ2100 | 210 | 189 | 8.1 | 1.6 | ||
| AQ0320 | 32 | 21 | 4.2 | 0.8 | AQ0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
| AQ0350 | 35 | 24 | 4.2 | 0.8 | AQ1000L | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
| AQ0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | AQ2400 | 240 | 219 | 8.1 | 1.6 | ||
| 순서 예제 AQF0800 80 × 67 × 8.3 (D × D × L) PTFE3-R01 재료 코드 | ||||||||||||||||
| 제품 번호 |
D H9 |
d H9 |
L+0.2 | R엄마x |
|
제품 번호 |
D H9 |
d H9 |
L+0.2 | R엄마x |
|
제품 번호 |
D H9 |
d H9 |
L+0.2 | R엄마x |
| AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | AQF3200 | 320 | 302 | 12.3 | 3 | ||
| AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | AQF3500 | 350 | 332 | 12.3 | 3 | ||
| AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
| AQF0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | AQF4200 | 420 | 402 | 12.3 | 3 | ||
| AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | AQF4500 | 450 | 432 | 12.3 | 3 | ||
| AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
| AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | AQF5000 | 500 | 469 | 16.3 | 3 | ||
| AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | AQF6000 | 600 | 569 | 16.3 | 3 | ||
| AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | AQF7000 | 700 | 669 | 16.3 | 3 | ||
| D | d | L | D1 |
|
D | d | L | D1 |
|
D | d | L | D1 |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |
| 조리개 범위 D H9 |
그루브 직경 D H9 |
그루브 너비 L+0.2 |
방사형 클리어런스 Smax | 둥근 모서리 rmax |
모따기 Z |
O- 링 와이어 직경 | |||
| 표준 유형 RPW |
가벼운 하중 RPW-Q |
무거운 짐 RPW-Z |
0 ~ 20mpa | 20-40mpa | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-15 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330 ~ 669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330-669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| 참고 : 1. 구멍 직경 ≤ 30mm의 경우 열린 그루브를 사용하는 것이 좋습니다. | |||||||||
| 2. 압력> 40mpa의 경우 씰의 루트 영역은 H8/F8 적합성 공차를 사용합니다. | |||||||||
|
|
|||||||||||||
| 주문 번호 | DH8 | DH9 | L+0.2 |
|
주문 번호 | DH8 | DH9 | L+0.2 |
|
주문 번호 | DH8 | DH9 | L+0.2 |
| TDA0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
| TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | TDA3000 | 300 | 280 | 17 | ||
| TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
| TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
| TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
| TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
| TDA0630A | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
| TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
| TDA0650A | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
| TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
| TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
| TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
| TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
| TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
| TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
| TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
| TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
| 참고 : 필수 사양 이이 표에 있지 않은 경우 당사에 문의하십시오. | |||||||||||||
| 설치 치수 |
|
|
|
|
|
|
|
|
|
|
|
모따기 길이 | |||||
| 실린더 직경 DH8 | 그루브 하단 직경 | 슬롯 너비 L+0.2 | 씰 높이 시간 |
|
|
실린더 직경 범위 | 모따기 길이 e 높은 | ||||||||||
| 40-120 | D-10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
| 121-300 | D-12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
| 301-380 | D-14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
| > 380 | D-16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| 주문 번호 | DH8 | DH9 | L+0.2 |
|
주문 번호 | DH8 | DH9 | L+0.2 |
|
주문 번호 | DH8 | DH9 | L+0.2 | ||||
| TDMA0400 | 40 | 30 | 16 | TDMA1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
| TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
| TDMA0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
| TDMA0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
| TDMA0560 | 56 | 46 | 16 | TDMA1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
| TDMA0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
| TDMA0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | TDMA4000 | 400 | 384 | 16 | ||||||
| TDMA0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA4200 | 420 | 404 | 16 | ||||||
| TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
| TDMA0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
| TDMA0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
| TDMA0850 | 85 | 75 | 16 | TDMA2000 | 200 | 188 | 16 | TDMA5600 | 560 | 544 | 16 | ||||||
| TDMA0900 | 90 | 80 | 16 | TDMA2100 | 210 | 198 | 16 | TDMA6000 | 600 | 584 | 16 | ||||||
| TDMA1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | TDMA6300 | 630 | 614 | 16 | ||||||
| TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| 참고 : 필요한 사양은이 표에 있지 않지만 생성 할 수도 있습니다. 저희에게 연락하십시오. | |||||||||||||||||
| 설치 치수 |
|
|
|
|
|
|
모따기 길이 | |||||||
|
|
|
|
|
실린더 직경 범위 | 모따기 길이 e 높은 | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| 실린더 직경 DH8 | 그루브 하단 직경 DH9 | 슬롯 너비 엘+0.2 | 씰 높이 시간 |
|
100-199 | 10 | ||||||||
| <96 | D-16.8 | 8 | 7.5 |
|
||||||||||
| 96-190 | D-20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
| 191-380 | D-28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | D-36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||
| 주문 번호 | D H8 | D H9 | L+0.2 |
|
주문 번호 | D H8 | D H9 | L+0.2 |
|
주문 번호 | D H8 | D H9 | L+0.2 | |
| GGDA0400 | 40 | 23.2 | 8 | GGDA1050 | 105 | 85 | 10 | GGDA2500 | 250 | 222 | 13 | |||
| GGDA0450 | 45 | 28.2 | 8 | GGDA1100 | 110 | 90 | 10 | GGDA2800 | 280 | 252 | 13 | |||
| GGDA0500 | 50 | 33.2 | 8 | GGDA1150 | 115 | 95 | 10 | GGDA3000 | 300 | 272 | 13 | |||
| GGDA0550 | 55 | 38.2 | 8 | GGDA1200 | 120 | 100 | 10 | GGDA3200 | 320 | 292 | 13 | |||
| GGDA0560 | 56 | 39.2 | 8 | GGDA1250 | 125 | 105 | 10 | GGDA3500 | 350 | 322 | 13 | |||
| GGDA0600 | 60 | 43.2 | 8 | GGDA1300 | 130 | 110 | 10 | GGDA3800 | 380 | 352 | 13 | |||
| GGDA0630 | 63 | 46.2 | 8 | GGDA1350 | 135 | 115 | 10 | GGDA4000 | 400 | 364 | 20 | |||
| GGDA0650 | 65 | 48.2 | 8 | GGDA1400 | 140 | 120 | 10 | GGDA4200 | 420 | 384 | 20 | |||
| GGDA0700 | 70 | 53.2 | 8 | GGDA1500 | 150 | 130 | 10 | GGDA4500 | 450 | 414 | 20 | |||
| GGDA0750 | 75 | 58.2 | 8 | GGDA1600 | 160 | 140 | 10 | GGDA4800 | 480 | 444 | 20 | |||
| GGDA0800 | 80 | 63.2 | 8 | GGDA1700 | 170 | 150 | 10 | GGDA5000 | 500 | 464 | 20 | |||
| GGDA0850 | 85 | 68.2 | 8 | GGDA1800 | 180 | 160 | 10 | GGDA5600 | 560 | 524 | 20 | |||
| GGDA0900 | 90 | 73.2 | 8 | GGDA1900 | 190 | 170 | 10 | GGDA6000 | 600 | 564 | 20 | |||
| GGDA0950 | 95 | 78.2 | 8 | GGDA2000 | 200 | 172 | 13 | GGDA6300 | 630 | 594 | 20 | |||
| GGDA1000 | 100 | 80 | 10 | GGDA2200 | 220 | 192 | 13 |
|
|
|
|
|||
| 참고 : 필요한 사양은이 표에 있지 않지만 생성 할 수도 있습니다. 저희에게 연락하십시오. 사용 가능한 최대 제품은 1600mm입니다. | ||||||||||||||
| 압출 격차 |
|
|
|
|
|
|
|
|
|
|
|
||
| 압력 MPA | 압출 갭 smax |
|
|
|
|||||||||
| 실린더 직경 D≤60mm | 실린더 직경 D> 60mm |
|
|
|
|||||||||
| ≤5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤40 | 0.1 | 0.15 |
|
|
|
||||||||
| 크기 차트 | |||||||||||||
| 제품 번호 | D | d | H | L | D1 |
|
제품 번호 | D | d | H | L | D1 | |
| RCUP30*15*9.5 | 30 | 15 | 9.5 | 10.5 | 18 | RCUP40*32*5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| RCUP30*15*10 | 30 | 15 | 10 | 11 | 19 | RCUP40*32*8 | 40 | 32 | 8 | 9 | 35 | ||
| RCUP30*20*8 | 30 | 20 | 8 | 9 | 24 | RCUP40*33*8 | 40 | 33 | 8 | 9 | 36 | ||
| RCUP30*22*6.5 | 30 | 22 | 6.5 | 7 | 25 | RCUP45*30*10 | 45 | 30 | 10 | 11 | 35 | ||
| RCUP35*20*10 | 35 | 20 | 10 | 11 | 25 | RCUP50*30*12 | 50 | 30 | 12 | 13 | 35 | ||
| RCUP35*25*8 | 35 | 25 | 8 | 9 | 29 | RCUP50*32*10 | 50 | 32 | 10 | 11 | 35 | ||
| RCUP35*27*10 | 35 | 27 | 10 | 11 | 30 | RCUP50*35*8.5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| RCUP40*25*10 | 40 | 25 | 10 | 11 | 30 | RCUP50*35*10 | 50 | 35 | 10 | 11 | 40 | ||
| RCUP40*30*6.5 | 40 | 30 | 6.5 | 7.5 | 34 | RCUP50*40*5 | 50 | 40 | 5 | 5.5 | 44 | ||
| RCUP40*30*10 | 40 | 30 | 10 | 11 | 34 | RCUP50*40*8 | 50 | 40 | 8 | 9 | 43 | ||
| 제품 번호 | D | d | H | L1 | L2 | T |
|
제품 번호 | D | d | H | L1 | L2 | T |
| YXD11*5*8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | YXD55*47*10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| YXD12*6*8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | YXD56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| YXD14*8*8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | YXD60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| YXD16*10*8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | YXD63*51*14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| YXD18*12*8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | YXD65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| YXD20*14*8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | YXD70*58*14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| YXD22*16*8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | YXD75*63*14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| YXD24*18*8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | YXD78*66*14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| YXD25*19*8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | YXD80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| YXD28*22*8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | YXD85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| YXD30*22*10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | YXD90*78*14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| YXD32*24*10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | YXD95*83*14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| YXD35*27*10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | YXD100*88*14 | 100 | 88 | 14 | 16 | 18 | 2 |
주소
1 위
