유압 씰 가이드 요소

Ruichen Seals는 생산 및 R & D를 통합하는 공급 업체로 모든 유압 씰 가이드 요소 제품을 제공합니다. 우리는 고유 한 제품 구조와 우수한 성능으로 제품 품질을 엄격하게 보장하며 유압 시스템 안내 및 밀봉에 대한 귀하의 요구를 완전히 충족시킵니다. 제품 세분 모델에 대해 배우고 공장 가격을 얻으려면 저희에게 연락하십시오.

문의 보내기

제품 설명

유압 씰 가이드 요소는 다른 유압 씰 제품과 마찬가지로 특정 세분 모델이 있습니다. Ruichen Seals는 항상 제품 개발 및 품질 관리를 유지해 왔습니다. 각 모델마다 설계 및 생산 특성이 다르며 고유 한 목표 작업 조건 및 응용 프로그램이 있습니다.

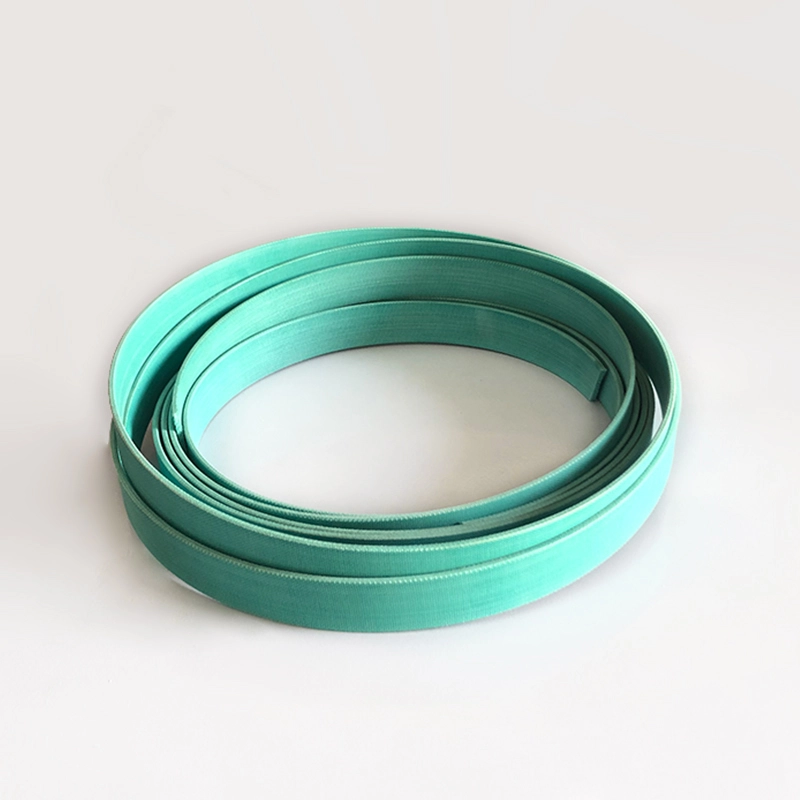

RC1081 강화 폴리 테트라 에틸렌 가이드 벨트는 청동 가루 및 기타 재료를 PTFE 재료에 첨가하여 높은 하중, 저 마모, 낮은 마찰 및 크리핑이없는 특징을 갖습니다. RC1082 천 강화 페놀 가이드 벨트는 페놀 천 강화 재료의 사용으로 인해 PTFE 가이드 벨트보다 방사형 하중 용량이 더 높습니다. 두 가이드 벨트는 롤로 제공되며, 사용자가 쉽게 설치할 수 있도록 사용자가자를 수 있으며 슬라이딩 표면의 금속 접촉을 피할 수 있습니다.

지지 링은 유압 실린더의 중요한 기본 구성 요소입니다. 우리 회사는 세계의 슬라이딩 링 링 씰과 소프트 베어링 구조의 개발에 적응하기 위해 천 강화 페놀지지 링 (Belts)을 성공적으로 개발했습니다. 수년간의 실제 사용에 따르면이 제품은 유사한 외국 제품의 품질 수준에 도달하거나 초과했으며 사용자에 의해 널리 평가되었습니다. 우리 회사에서 생성 한 지원 링 (벨트)의 성능 테이블은 참조로 사용될 수 있습니다. 왕복 유압 실린더의 피스톤 및 피스톤로드는지지 및 안내 역할을합니다.

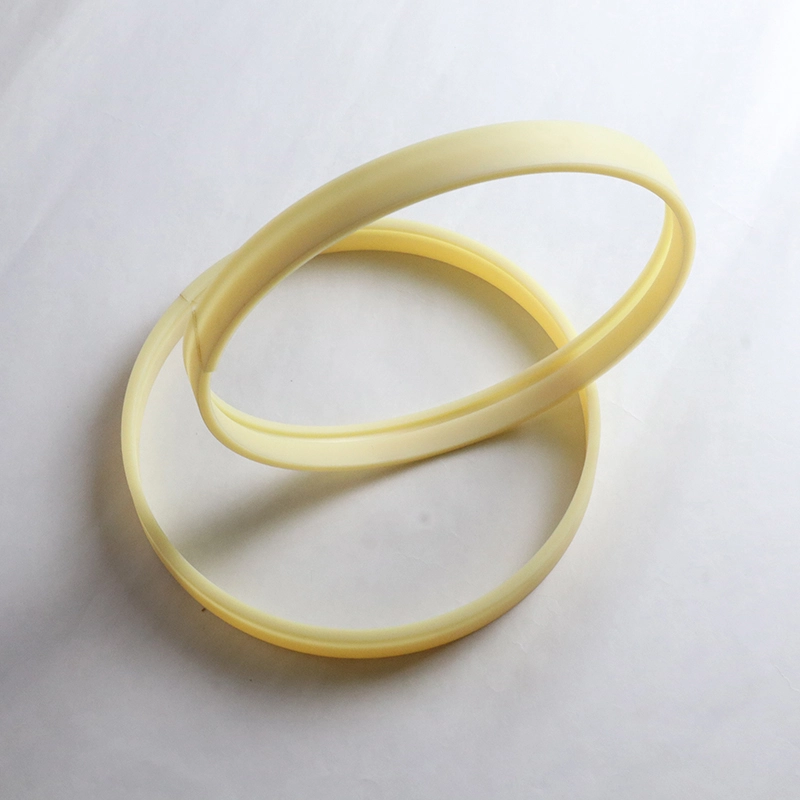

피스톤로드에 대한 RCS 비금속 가이드 링 피스톤 용 비금속 안내 링

유압 실린더에서 작동하는 피스톤 또는 피스톤로드의 경우 마모 링은 정확한 안내 효과를 가지며 방사형 힘을 흡수 할 수 있습니다. 동시에, 마모 링은 유압 실린더에서 슬라이딩 부품의 금속 접촉을 방지 할 수 있습니다. 금속 마모 링과 비교할 때 비금속 마모 링에는 많은 장점이 있습니다. 그중에서도 천 강화 페놀 및 PTFE 가이드 링은 현장 절단 및 즉시 사용 가능한 유형으로 제공됩니다.

1. 좋은 내마모성

2. 금속 접촉을 피하십시오

3. 기계적 진동을 억제 할 수 있습니다

4. 마모 링의 중심 효과로 인해 더 큰 방사형 클리어런스가 허용됩니다.

5. 간단한 그루브와 설치가 쉽습니다

위의 장점을 기준으로 유지 보수 비용이 낮으며 널리 사용됩니다.

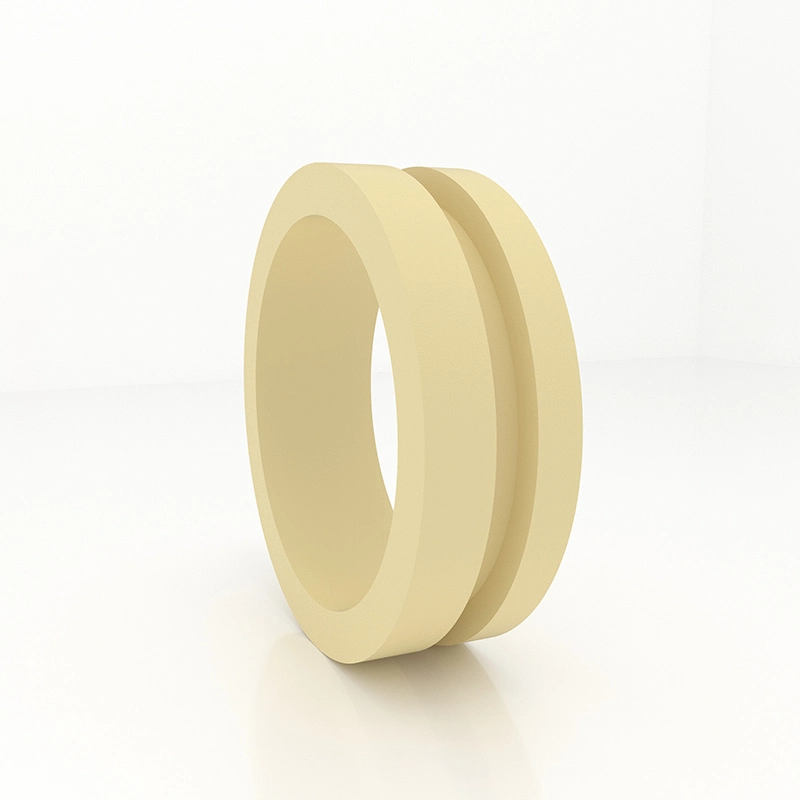

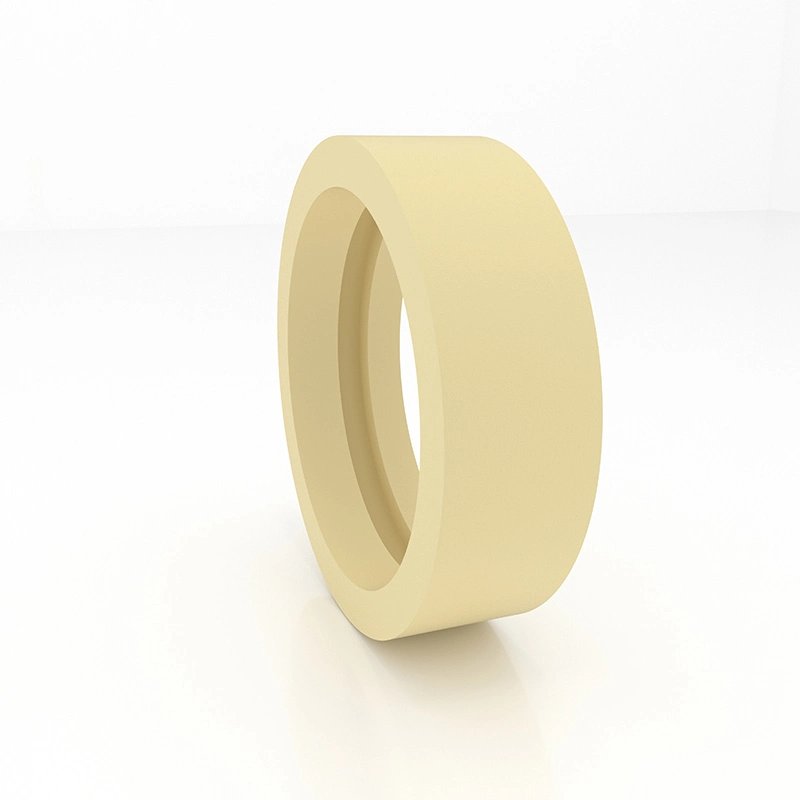

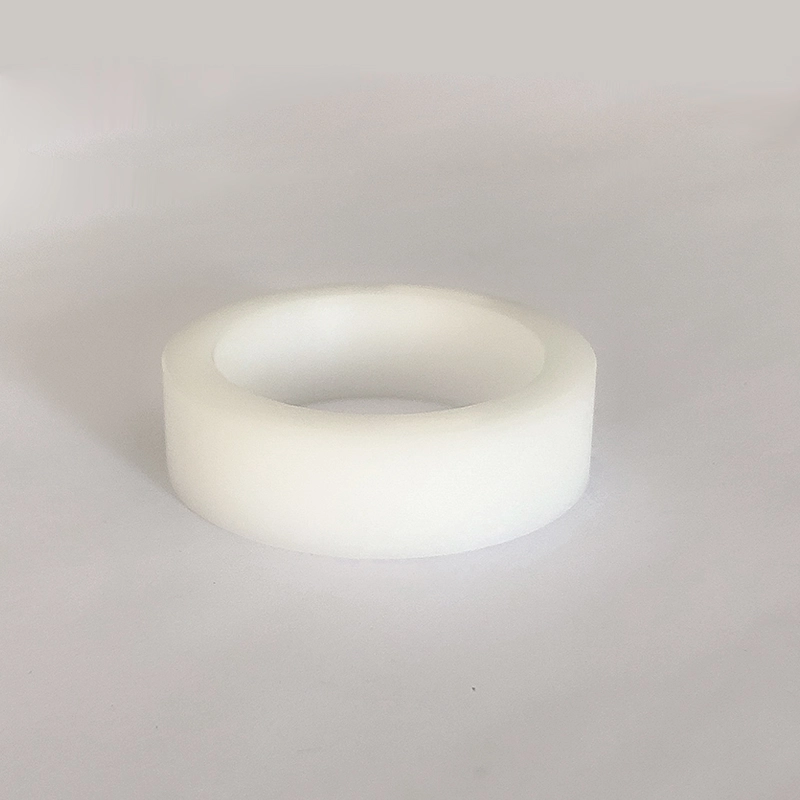

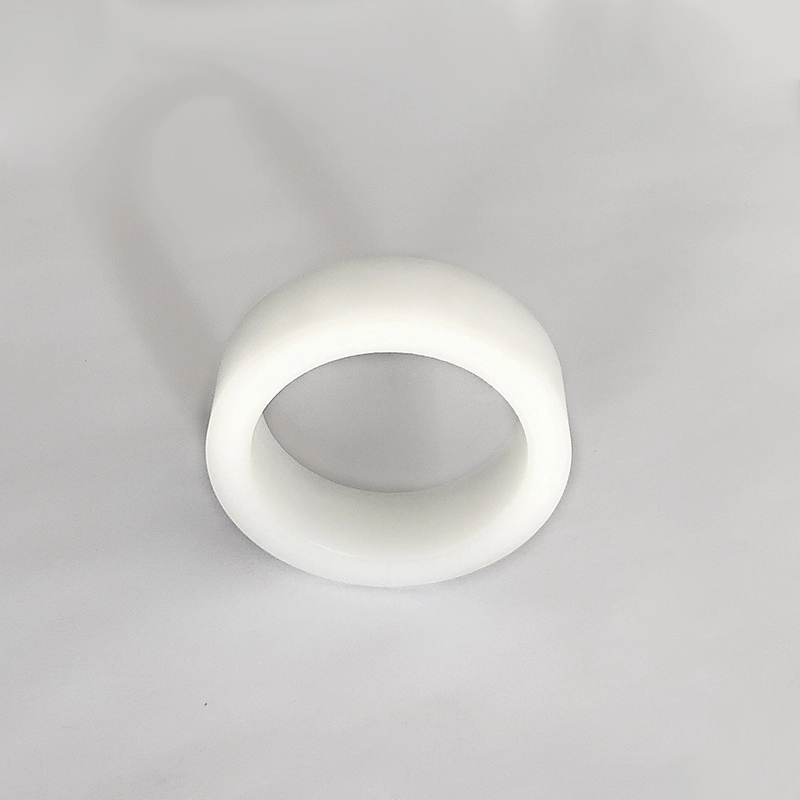

가이드 슬리브

GFAI는 피스톤로드를지지하고 안내하는 피스톤로드의 가이드 슬리브로, 먼지 기능이 있습니다. 가이드 슬리브 GFI 및 GFA는 피스톤로드를 지원하고 안내하는 피스톤로드의 가이드 슬리브입니다.

RCSF-1 가이드 링은 스틸 플레이트,베이스, 중간에 소결 된 청동 가루 및 폴리 테트라 플루오로 에틸렌 및 섬유의 혼합물이 표면에 굴러 져 있습니다. 특징 : 1. PTFE와 섬유의 혼합물은 0.01-0.03mm이며, 이중 표면을 보호하기 위해 전송 필름을 형성하고 자체 윤활 특성을 갖는다. 2. 구리 분말 층은 0.2-0.3mm이며, 부하 용량이 우수하고 내마모성, 열전도도가 우수합니다. 3. 저 카본 스틸, 우수한 하중 용량 및 열전도율을 제공합니다.

RCFB 타입 브론즈 가이드 링은 기본 재료로서 CUSN8 브론즈로 만들어졌으며 하중 용량이 높은 경제적 인 부싱이며 저항성이 우수합니다. RCFB090 제품의 작업 표면은 일반 다이아몬드 오일 구멍으로 덮여 있으며 RCFB092 제품의 작동 표면은 일반 오일 구멍으로 덮여있어 오일 저장의 역할을합니다. 움직임이 시작될 때 오일 필름을 형성하는 것이 더 쉬워 초기 마찰 저항을 줄입니다.

제품 기능 및 응용 프로그램 :

주문 예 :

PTFE 가이드 테이프 순서 예제 RC1081—9.7x2.5

페놀 천 가이드 테이프 주문 예 RC1082—9.7x2.5

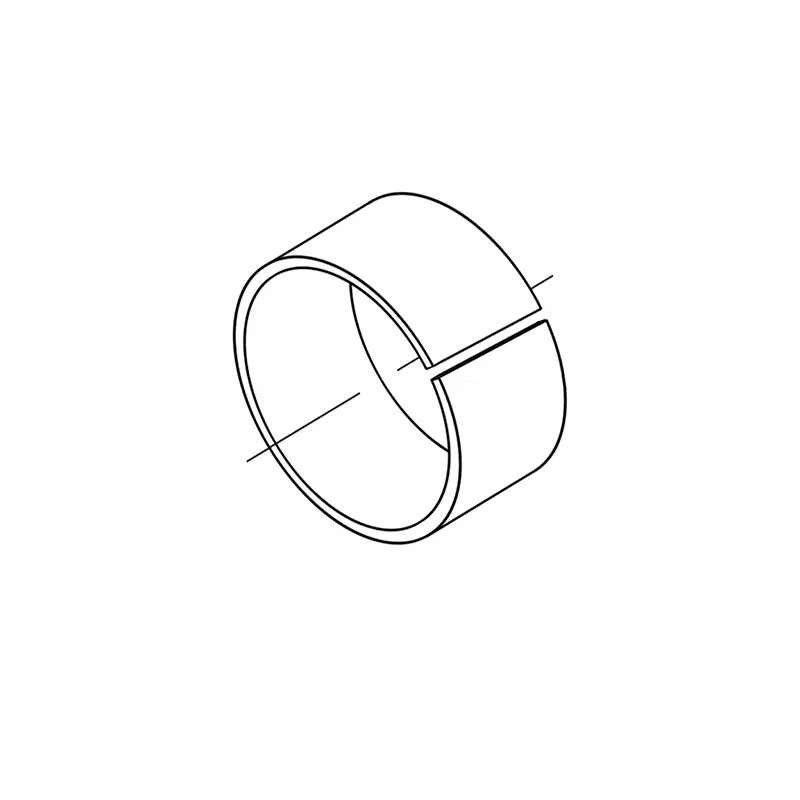

절단 길이 계산

샤프트의 경우 : L = 3.1 (d+W) 구멍의 경우 : L = 3.1 (d-w)

L --- 링 길이 d --- 샤프트 직경 d --- 홀 직경 W --- 링 두께 z --- 컷 클리어런스

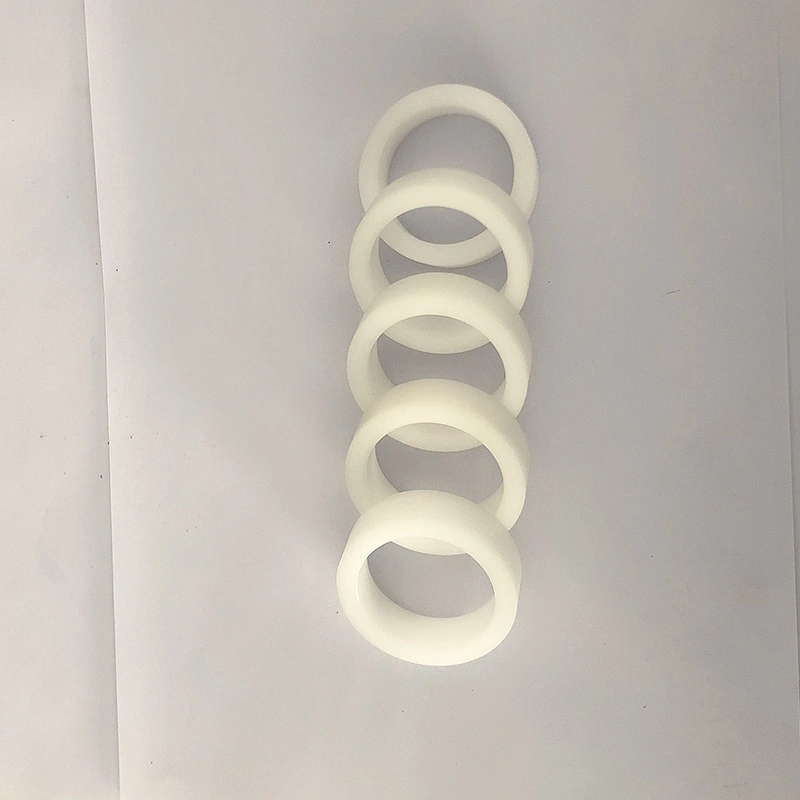

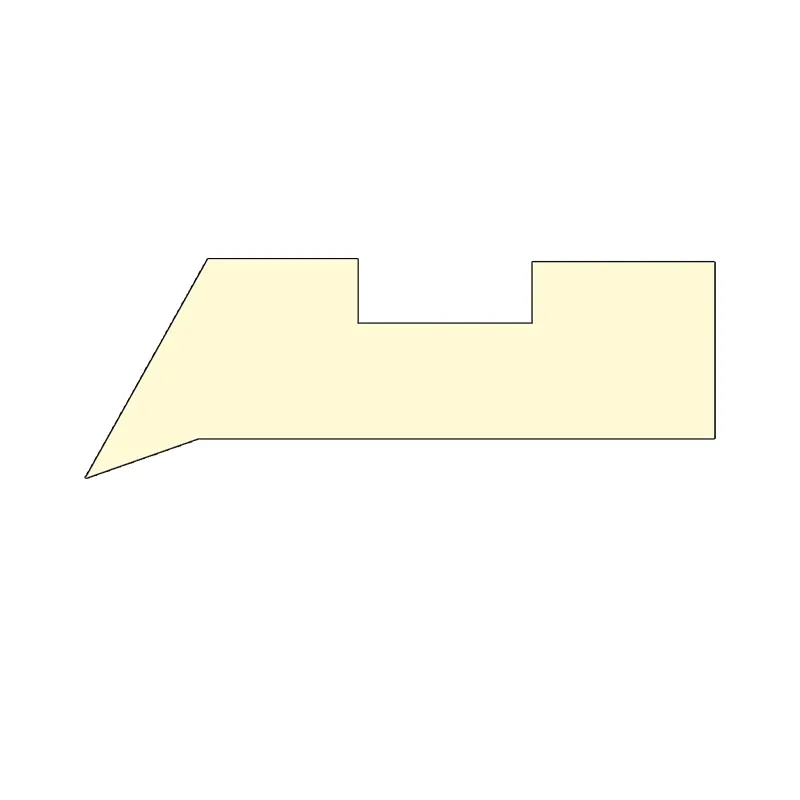

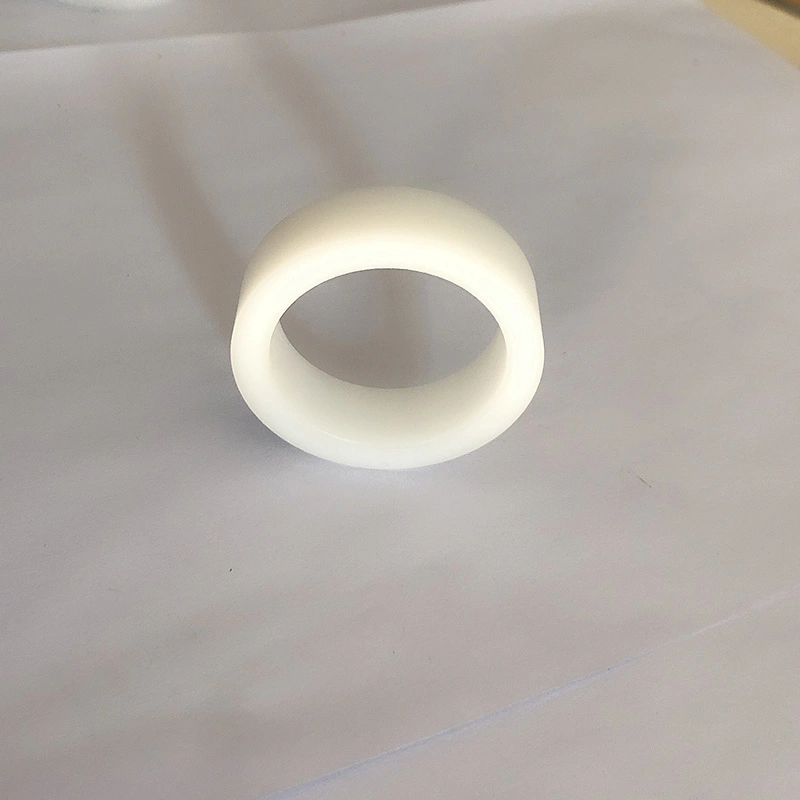

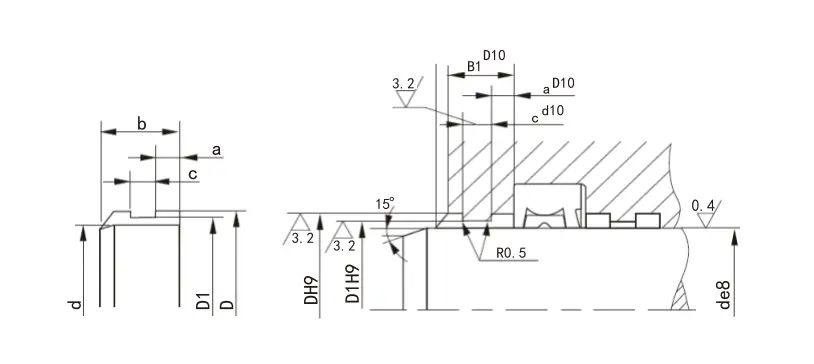

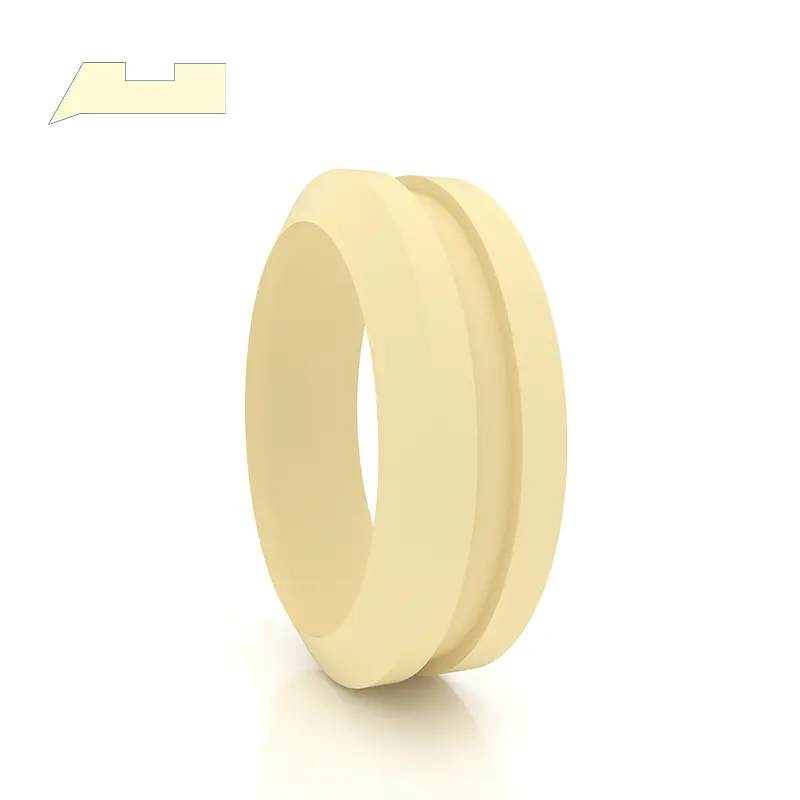

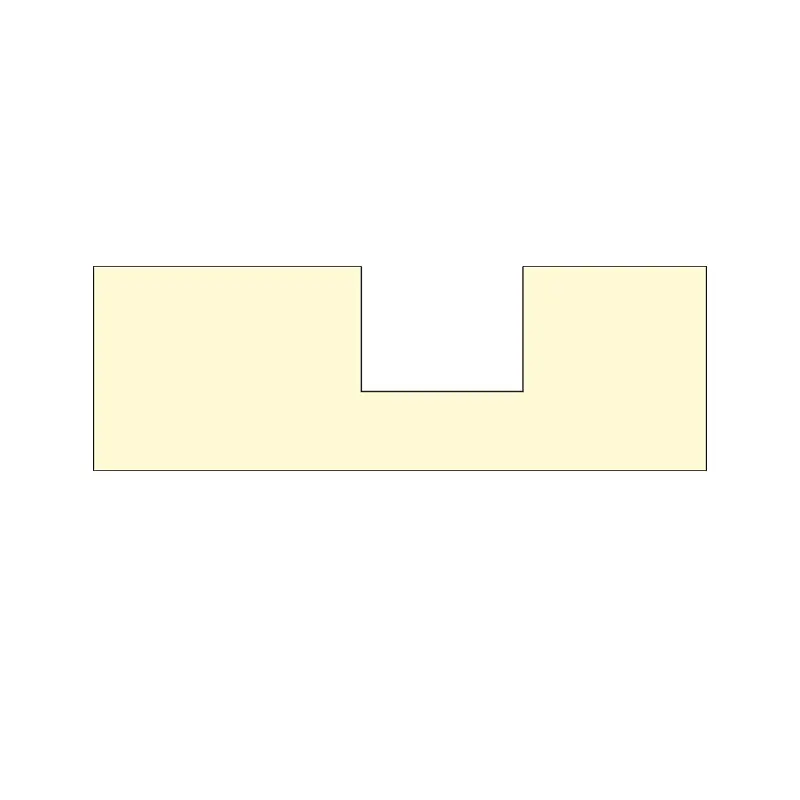

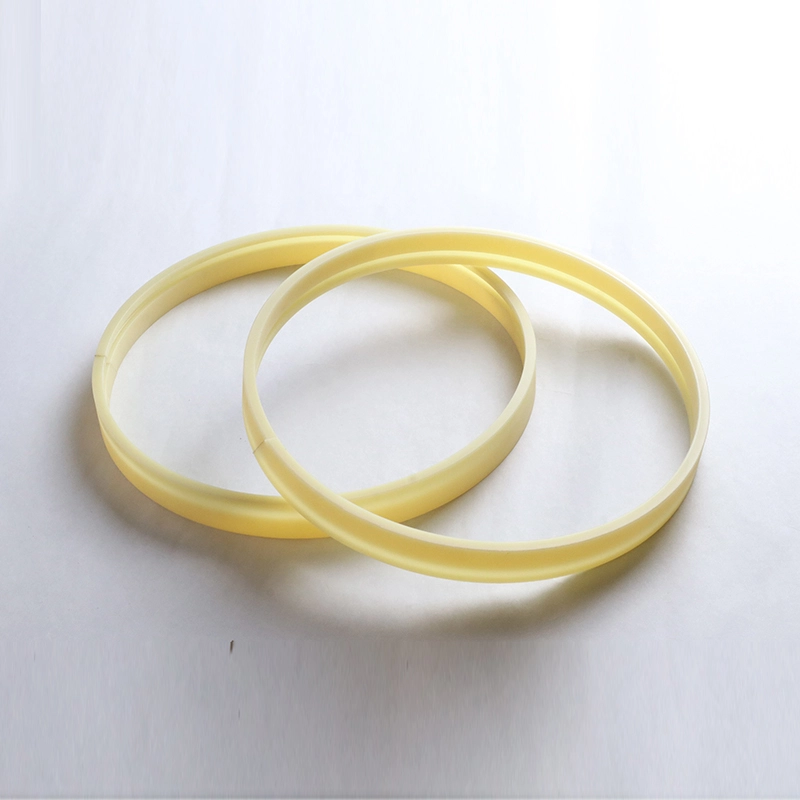

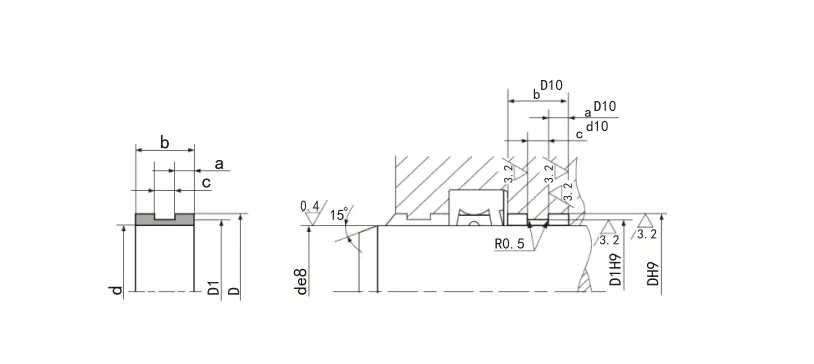

가이드 슬리브 gfai

1. 성능 및 사용 : 가이드 슬리브 GFAI는 피스톤로드를 지원하고 안내하고 먼지 방지 기능이있는 피스톤로드의 가이드 슬리브입니다.

재료 : 나일론 PA, 폴리 옥시 메틸렌 POM 및 폴리 테트라 플루오로 에틸렌 PTFE.

3. 작업 조건 : 작업 온도 : -55 ℃+225 ° C (PTFE는 120 ° 이상으로 사용됩니다).

4. 디자인 표준 : 설계 및 선택시 FAI 시리즈의 Hunger Company를 참조하십시오.

5. 마킹 및 주문 방법 : 가이드 슬리브 GFAI에는 주문 번호가 표시됩니다. 예 : GFAI-0600 PTFE

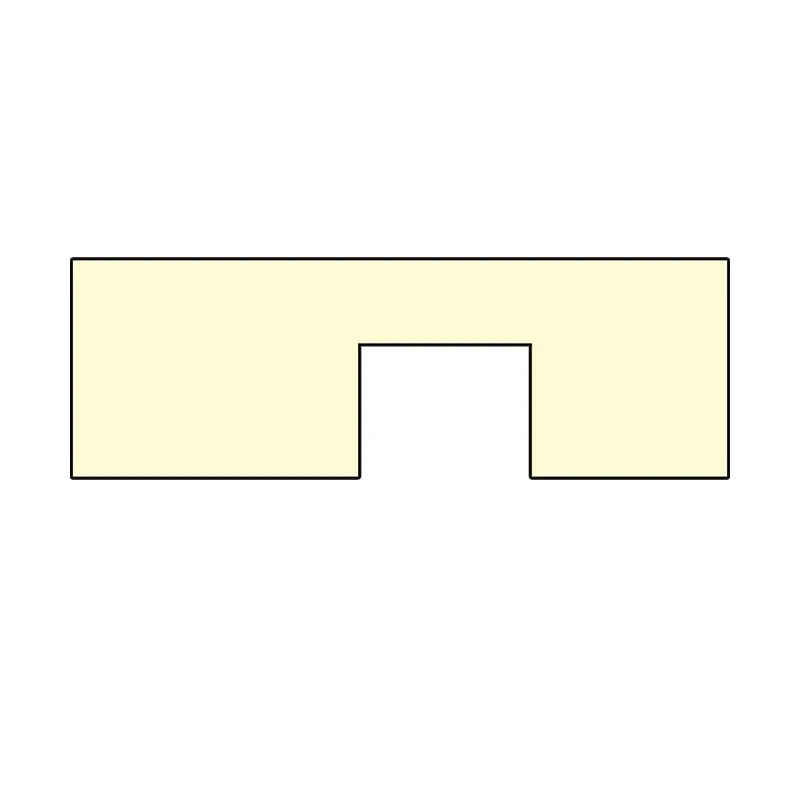

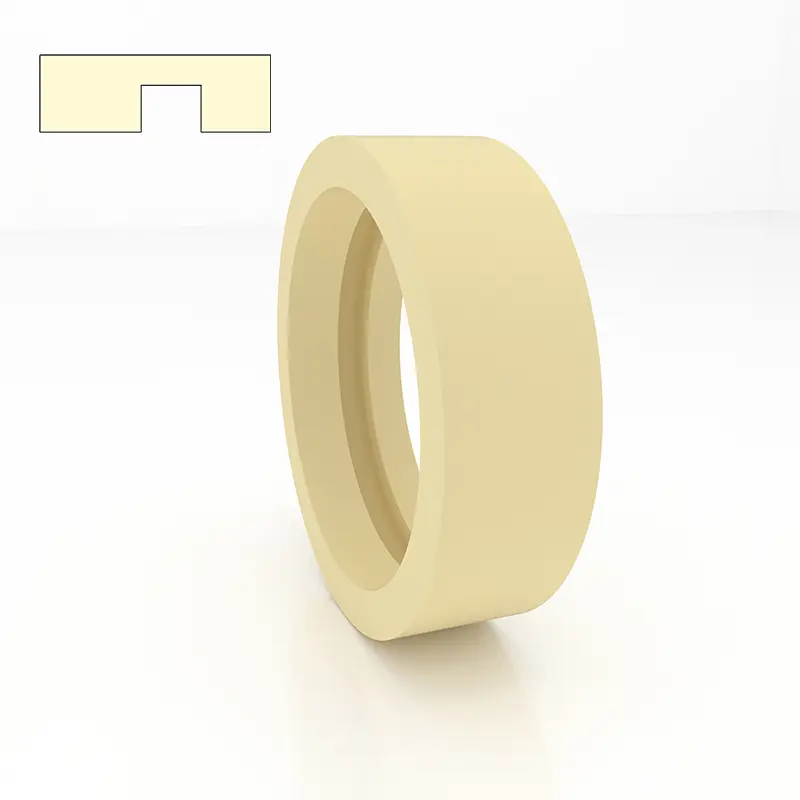

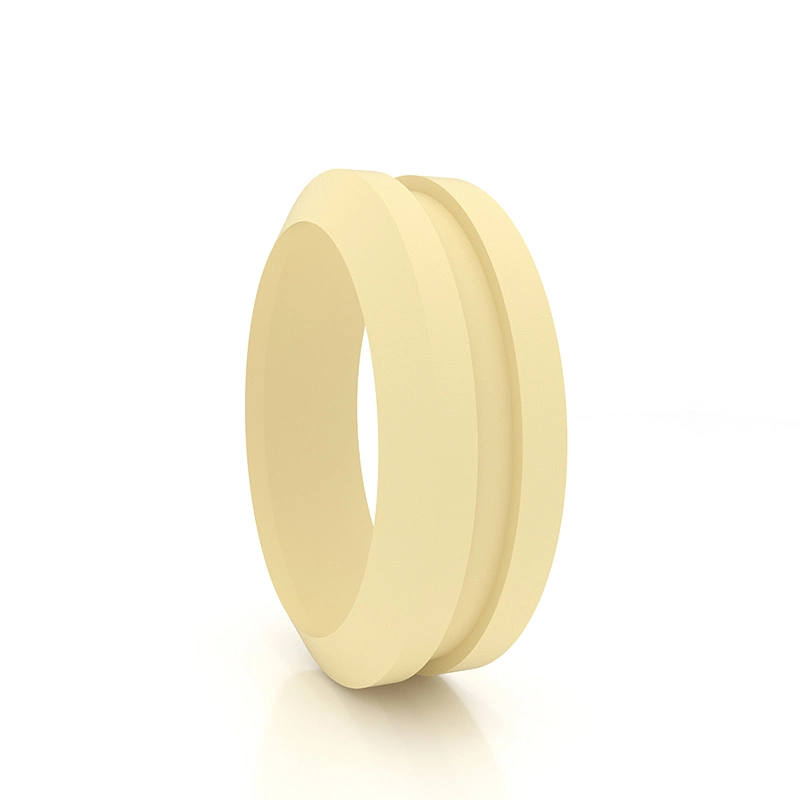

가이드 슬리브 GFI

1. 성능 및 사용 : 가이드 슬리브 GFI는 피스톤로드를 지원하고 안내하는 피스톤로드의 가이드 슬리브입니다.

재료 : 나일론 PA, 폴리 옥시 메틸렌 POM 및 폴리 테트라 플루오로 에틸렌 PTFE.

3. 작업 조건 : 작업 온도 : -55 ~+255 ° C (PTFE는 120 ° C 이상으로 사용됩니다)

4. 디자인 표준 : 설계 및 선택시 Hunger 's Fi 시리즈를 참조하십시오.

5. 마킹 및 주문 방법 : 가이드 슬리브 GFI는 주문 번호로 표시되어 있습니다. 예 : GFI-0360 PA

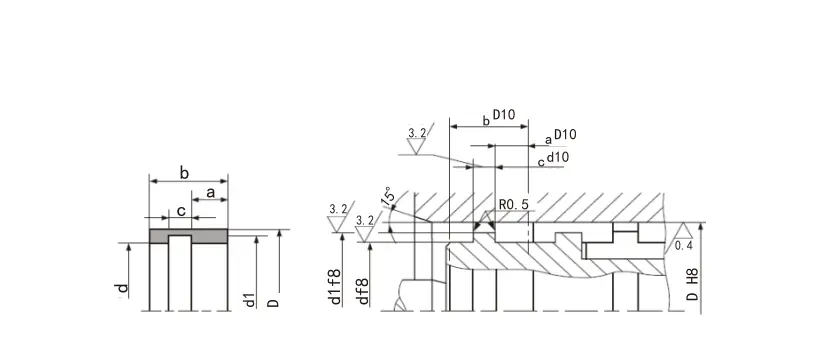

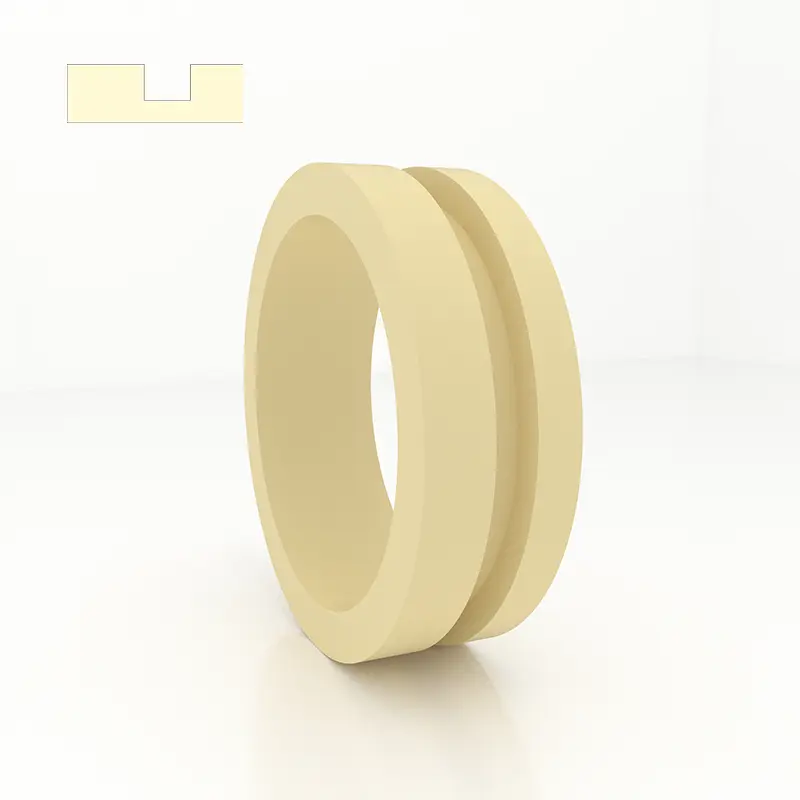

가이드 슬리브 GFA

1. 성능 및 사용 : 가이드 슬리브 GFA는 피스톤을 지원하고 안내하는 피스톤의 가이드 슬리브입니다.

재료 : 나일론 PA, 폴리 옥시 메틸렌 POM 및 폴리 테트라 플루오로 에틸렌 PTFE.

3. 작업 조건 : 작업 온도 : -55 ~+255 ° C (PTFE는 120C 이상으로 사용됩니다)

4. 디자인 표준 : 설계 및 선택시 Hunger 's FA 시리즈를 참조하십시오.

5. 마킹 및 주문 방법 : 가이드 슬리브 GFA는 주문 번호로 표시되어 있습니다. 예 : GFA-0560 PA

6. 구조 장치 :

명세서:

모델	그루브 너비 H+0.2	두께 T-0.05	두께 t T-0.05	두께 T-0.05	두께 T-0.05	두께 T-0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
참고 : Boldface 시리즈는 일반적으로 사용되는 시리즈입니다. 필요한 제품 이이 표에 있지 않은 경우 당사에 문의하십시오.

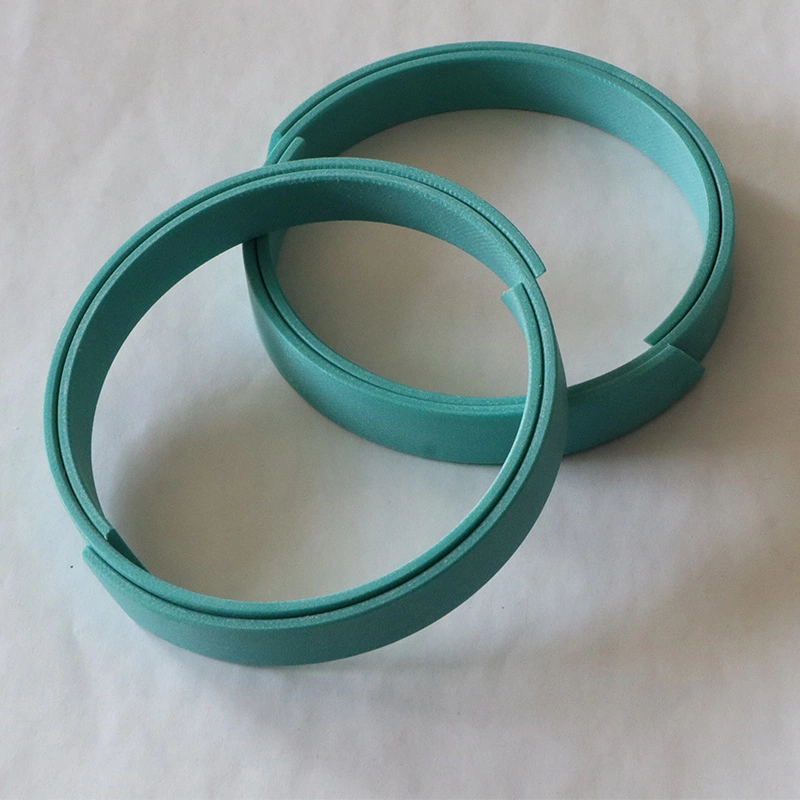

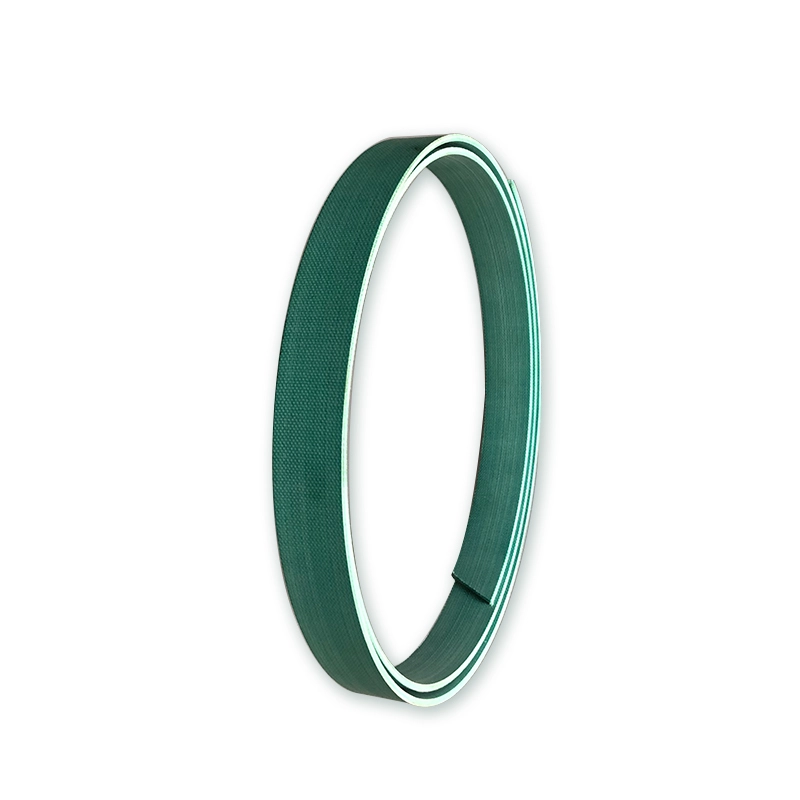

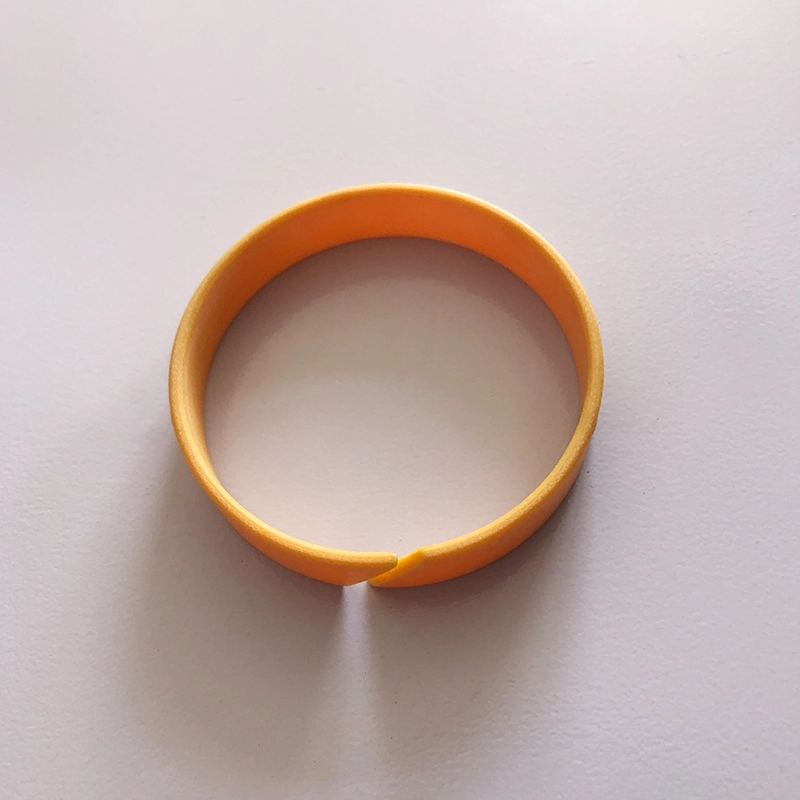

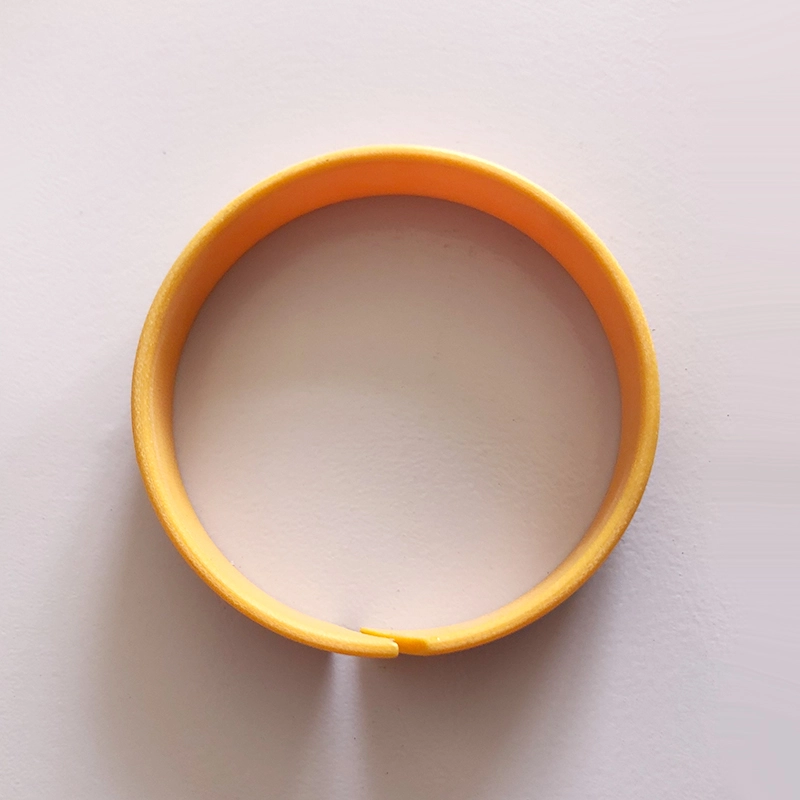

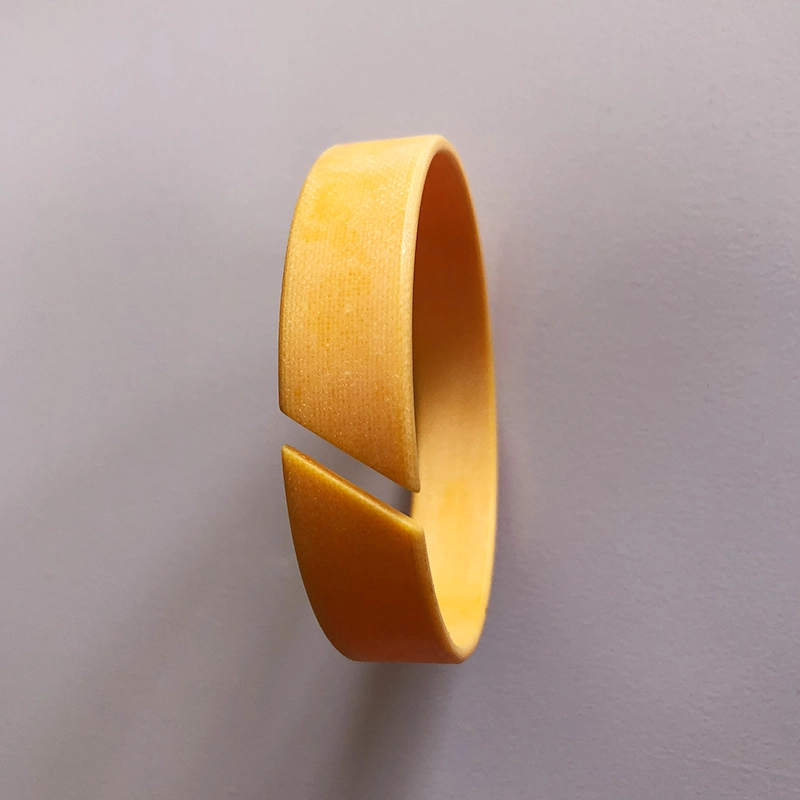

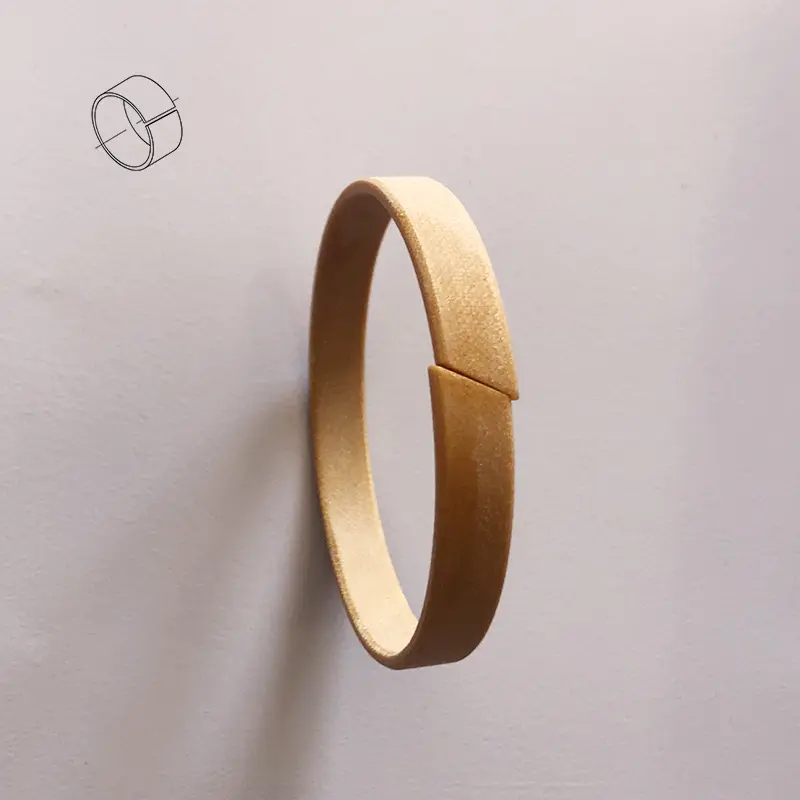

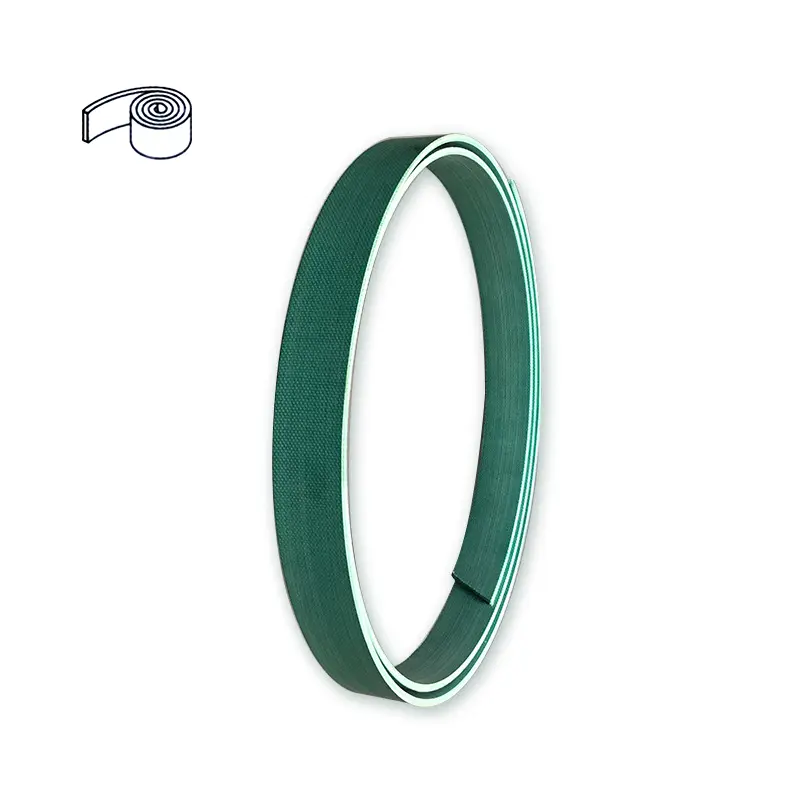

천 강화 페놀지지 링 (벨트)
지지 링은 유압 실린더의 중요한 기본 구성 요소입니다. 우리 회사는 세계의 슬라이딩 링 링 씰과 소프트 베어링 구조의 개발에 적응하기 위해 천 강화 페놀지지 링 (Belts)을 성공적으로 개발했습니다. 수년간의 실제 사용에 따르면이 제품은 유사한 외국 제품의 품질 수준에 도달하거나 초과했으며 사용자에 의해 널리 평가되었습니다. 표 1 ~ 4는 회사가 제작 한 벨트 (Belts)의 성능 테이블입니다.

표 1 우리의 지원 링 및 Busak+Shamba 제품의 물리적 특성 비교

샘플 소스	지원 링 두께 (MM)	압축 강도 (MPA)	오일 저항 중량 변화율 유압 오일 (70 ± 2 ℃*24h)	파손 강도 (MPA)	인터레이어 접착력 (KN/M)
패션+샴바	2.48	338.9	2.83	35.6	1.2
우리 제품	2.48	425	0.90	37.0	2.9
우리 제품	2.48 (흑연 포함)	390	0.63	36.4	2.08

표 2 유압 실린더지지 링의 성능 지수

샘플 다양성	우리 제품		오케이트 할 수 있었다 ①	duratec900 ①	turcite47 ②	MT64/5B	nokwr (일본어)	POM 수정 폴리 옥시 메틸렌	고양이 (미국)
	측정 된 값	필요한 지표
압축 강도 (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

참고 : busak+Shamba Company ②merkel company 표 3 강도 지수

샘플 다양성	우리 제품		오케이트 할 수 있었다 ①	duratec900 ①	turcite47 ②	MT64/5B	nokwr (일본어)	POM 수정 폴리 옥시 메틸렌	고양이 (미국)
	측정 된 값	필요한 지표
압축 강도 (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

참고 : busak+Shamba Company ②merkel company 표 4 건조 마찰 및 오일 떨어지는 조건 하에서 제품 및 Orkot TLG의 마찰 계수

단위 당 부하 접점 길이 w (N/mm)	Hertz Contact Relay (N/MM2)	마찰 계수
		건조 마찰 상태		오일 드립 윤활 상태
		우리 제품	오케 로트 TLG	우리 제품	오케 로트 TLG
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

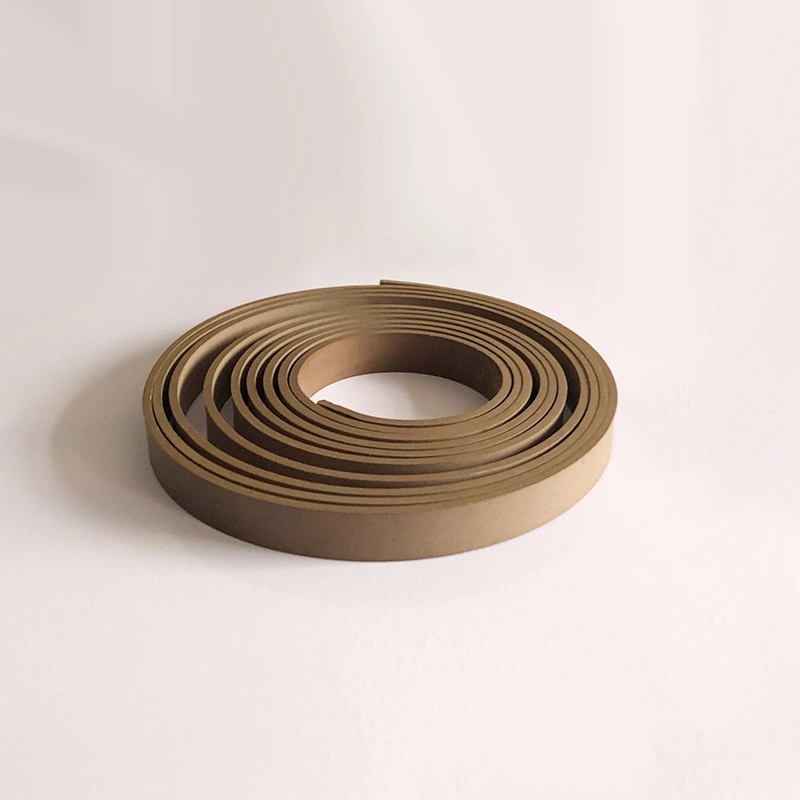

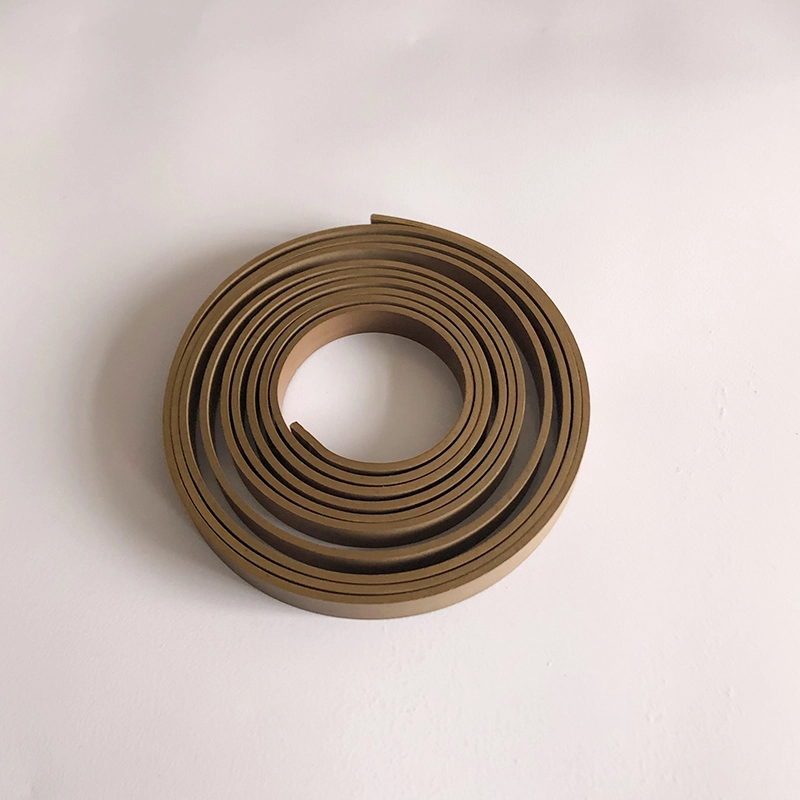

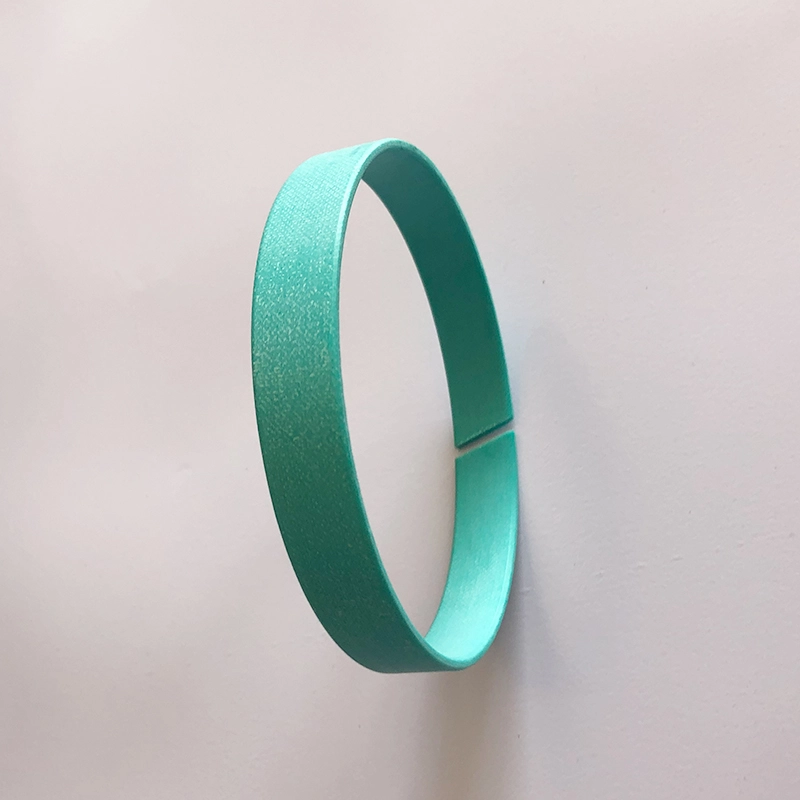

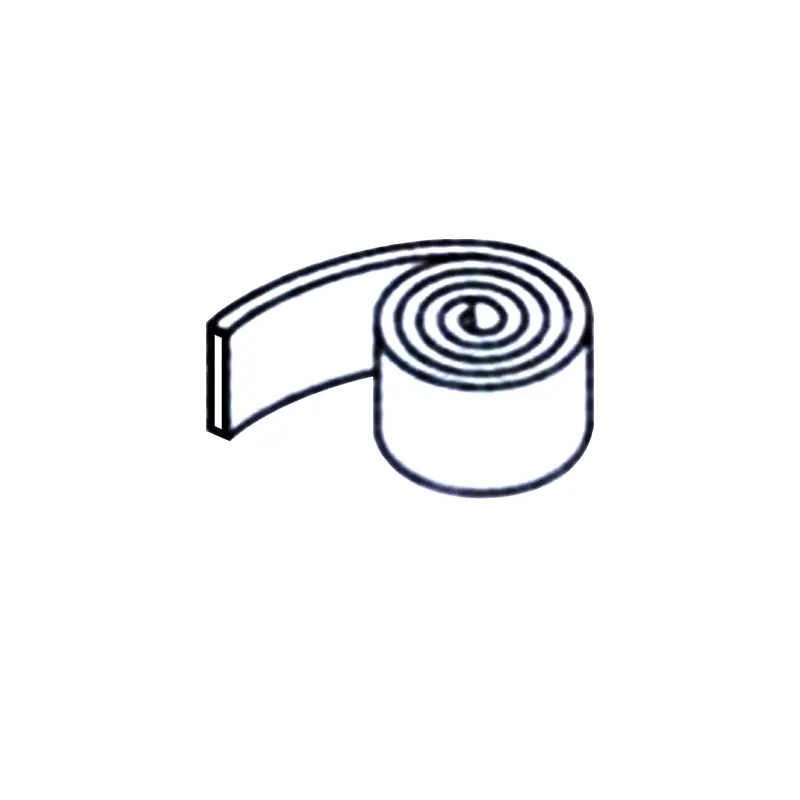

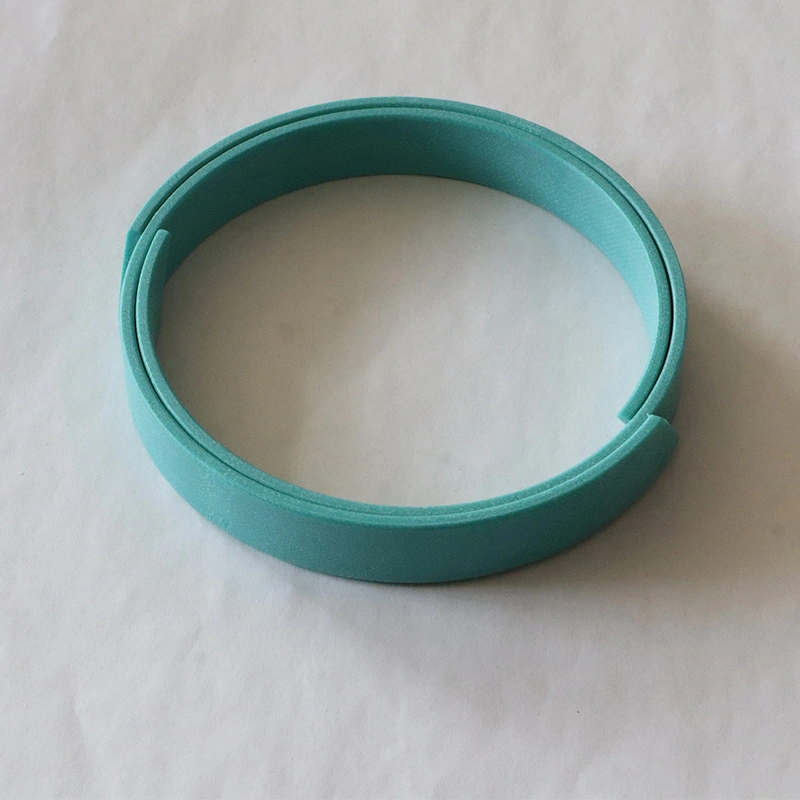

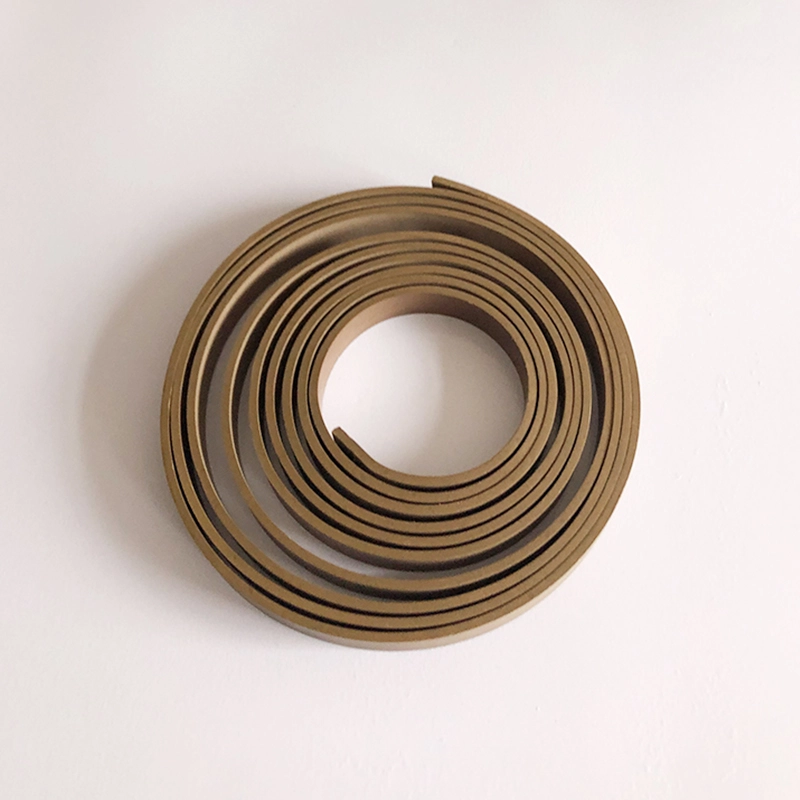

PTFE 내마모성 벨트 (링)
재료	ptfe+청동
공급	롤 (보통 약 20 미터/롤) 또는 필요한 길이로 자릅니다.
장점	1. 마찰이 적고, 기어와 물기 없음;
	2. 충분한 윤활없이 잘 작동 할 수 있습니다.
	3. 다양한 매체에 내성, 우수한 화학적 안정성;
	4. 내마비에 내장 된 단단한 물체를 수용 할 수있어 실린더와 씰을 긁는 단단한 물체를 줄이므로 중재 상황에서는 여러 내 마모 반지를 사용합니다.
	5. 또한 고속 및 조명 부하 상황에서는 내마모성이 우수하므로 가장 널리 사용되는 내마비 링입니다.
	6. 크기 제한은 큰 직경의 상황에서 사용할 수 없습니다.
온도	-60 ~+200 ~
최대 속도	15m/s
최대 압출 강도	15n/mm2 (20 °)
	7.5n/mm2 (80 °)
	5n/mm2 (120 °)

RCS 피스톤로드에 대한 비금속 가이드 링

RCT 피스톤을위한 비금속 가이드 링

유압 실린더에서 작동하는 피스톤 또는 피스톤로드의 경우 마모 링은 정확한 안내 효과를 가지며 방사형 힘을 흡수 할 수 있습니다. 동시에, 마모 링은 유압 실린더에서 슬라이딩 부품의 금속 접촉을 방지 할 수 있습니다. 금속 마모 링과 비교할 때 비금속 마모 링에는 많은 장점이 있습니다. 그중에서도 천 강화 페놀 및 PTFE 가이드 링은 현장 절단 유형과 즉시 사용 가능한 유형으로 제공됩니다.

1. 좋은 내마모성

2. 금속-금속 접촉을 피하십시오

3. 기계적 진동을 억제 할 수 있습니다

4. 마모 링의 중심 효과로 인해 큰 방사형 클리어런스가 허용됩니다.

5. 간단한 그루브, 설치가 쉽습니다

6. 위의 장점을 기준으로 유지 보수 비용이 낮 으면 널리 사용됩니다.

재료:

1. Polytetrafluoroethylene PTFE3 (일반 물질), PTFE4 (물과 같은 저급성 매체에 적합), PTFE1 (공압과 같은 저속 요건)

2. 폴리 옥시 메틸렌 POM 또는 나일론 PA 및 그 변형 된 물질

3. 포름 알데히드 수지 + 강화 섬유 프리프

다른 재료의 하중 부유 용량 비교 테이블 (참조)

재료	로드 용량 최대 (N/MM2)
PTFE로 채워진 구리 분말	15 (20 ° C); 7.5 (80 ° C); 5 (120 ° C)
천으로 페놀	90 (60 ° C); 40 (80 ° C)
폴리 옥시 메틸렌 또는 나일론	25 (60 ° C); 15 (80 ° C)
폴리 옥시 메틸렌 또는 나일론이 채워졌다	40 (60 ° C); 30 (80 ° C)

그루브 표면 품질

부드러움	rtmax (μm)	RA (μm)
슬라이딩 표면	≤2.5	0.05-0.3
그루브 바닥	≤10	≤2
그루브 쪽	≤15	≤3

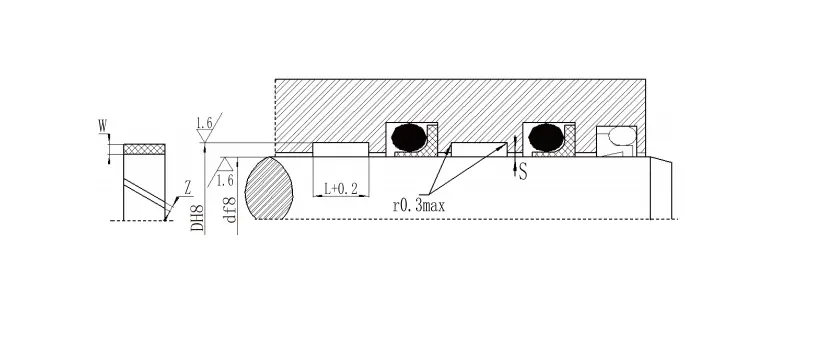

피스톤로드 가이드 링 사양 시리즈

로드 직경	바닥 직경	그루브 너비	두께	갭	로드 직경	바닥 직경	그루브 너비	두께	갭
D F8/H9	D H8	L^+0.2	W	Z	D F8/H9	D H8	L^+0.2	W	Z
8-20	D+3.1	2.5	1.55	1-2	200-999.9	D+5	25	2.5	8-33
10-50	D+3.1	4	1.55	1-3	1000-4200	D+5	25	2.5	33-134
15-140	D+5	5.6	2.5	2-5	280-999.9	D+8	25	4	10-33
20-220	D+5	9.7	2.5	2-9	1000-2200	D+8	25	4	33-70
80-400	D+5	15	2.5	4-15

RCSF-1 자체 윤활 가이드 링 매개 변수
매개 변수			RCSF-1		RCSF-1D	RCSF-1B	RCSF-1
			무연 부시		유압 특수 슬리브	청동베이스 부싱	스테인레스 스틸 내식성 슬리브

최대 베어링 압력 (동적)			140n/mm²		140n/mm²	140n/mm²	140n/mm²
최대 베어링 압력 (정적)			250n/mm²		250n/mm²	250n/mm²	250n/mm²
진동 운동			60n/mm²		60n/mm²	60n/mm²	60n/mm²
최대 슬라이딩 속도 (오일 윤활)			<2m/s		<2m/s	<2m/s	<2m/s
계수 마찰 μ	건조 마찰		0.04 ~ 0.2		0.04 ~ 0.18	0.03 ~ 0.18	0.04 ~ 0.2
	오일 윤활		0.02 ~ 0.08		0.02 ~ 0.08	0.02 ~ 0.08	0.02 ~ 0.08
최대 PV 값 (건조)			3.6n/mm².m/s		3.8n/mm².m/s	4.3n/mm².m/s	3.6n/mm².m/s
최대 PV 값 (오일)			30n/mm².m/s		30n/mm².m/s	30n/mm².m/s	30n/mm².m/s
작동 온도			-195 ~ ~+280 ℃		-195 ~ ~+280 ℃	-195 ~ ~+280 ℃	-195 ~ ~+280 ℃
열전도율			42W/M.K		42W/M.K	42W/M.K	42W/M.K
선형 확장 계수			11*10^-6/케이		11*10^-6/케이	18*10^-6/케이	15*10^-6/케이
RCFB 유형 청동 가이드 링 매개 변수 테이블
매개 변수		RCFB090		RCFB092		RCFB09G

밀도		8.9g/cm³		8.9g/cm³		8.9g/cm³
압축 강도		470n/mm²		470n/mm²		470n/mm²
열전도율		60W/M.K		60W/M.K		58W/M.K
선형 확장 계수		18.5*10^-6/케이		18.5*10^-6/케이		18.5*10^-6/케이
경도		90 ~ 120HB		90 ~ 120HB		90 ~ 120HB
연장		55%		55%		55%
재료 이름		CUSN8P		CUSN8P		CUSN8P
다른 선택적 자료		CUSN6.5p		CUSN6.5p		CUSN6.5p
