유압 버퍼 씰

유압 버퍼 씰은 Ruichen Seals에서 개발 한 유압 씰링 제품 유형입니다. 우리는 물개 및 밀봉 재료의 연구 및 개발에 전념했으며 공급 및 생산을 보장하면서 맞춤형 솔루션을 제공했습니다. 제품은 다양한 모델로 제공되며 필요에 따라 선택할 수 있습니다.

문의 보내기

제품 설명

유압 시스템에서 유압 버퍼 씰은 중요한 역할을합니다. Ruichen Seals는 다양한 요구와 작업 조건을 위해 다양한 유압 버퍼 씰을 개발했습니다.

HBY 및 HBTS 버퍼 씰은 피스톤로드에 씰과 함께 사용하여 고 부하 하에서 충격 및 변동 압력을 흡수하고 고온 유체를 분리하며 밀봉 시스템의 서비스 수명 및 신뢰성을 향상시킵니다. 모터 삽, 휠 로더, 불도저, 트럭 크레인, 휠 크레인, 덤프 트럭 등에 사용됩니다.

HBTS 버퍼 씰은 엔지니어링 기계와 같은 밀봉 시스템에 사용됩니다.

KZT는 폴리 테트라 플루오로 에틸렌 물질로 인한 불순물 침지의 기능을 갖는다. 피스톤 씰 및 가이드 링과 함께 사용되면 오일 실린더의 불순물과 먼지가 밀봉 시스템에 비정상적인 손상을 일으켜 밀봉 시스템의 신뢰성과 긴 수명을 보장합니다.

제품 기능 및 응용 프로그램 :

재료 선택 :

HBY

밀봉 링 : 폴리 우레탄 (PU) 유지 링 : PA/POM

HBTS

버퍼 링 : PTFE2, PTFE3 등

KZT

표준 재료 : PTFE3, 기타 선택적인 재료 PTFE2, PTFE4 (자료 설명 참조)

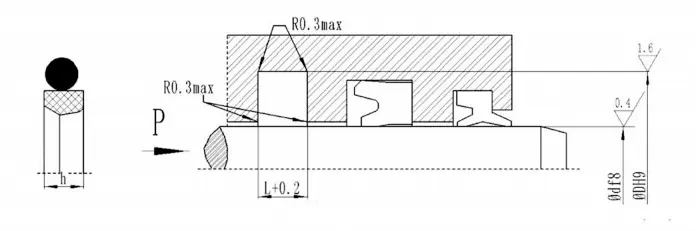

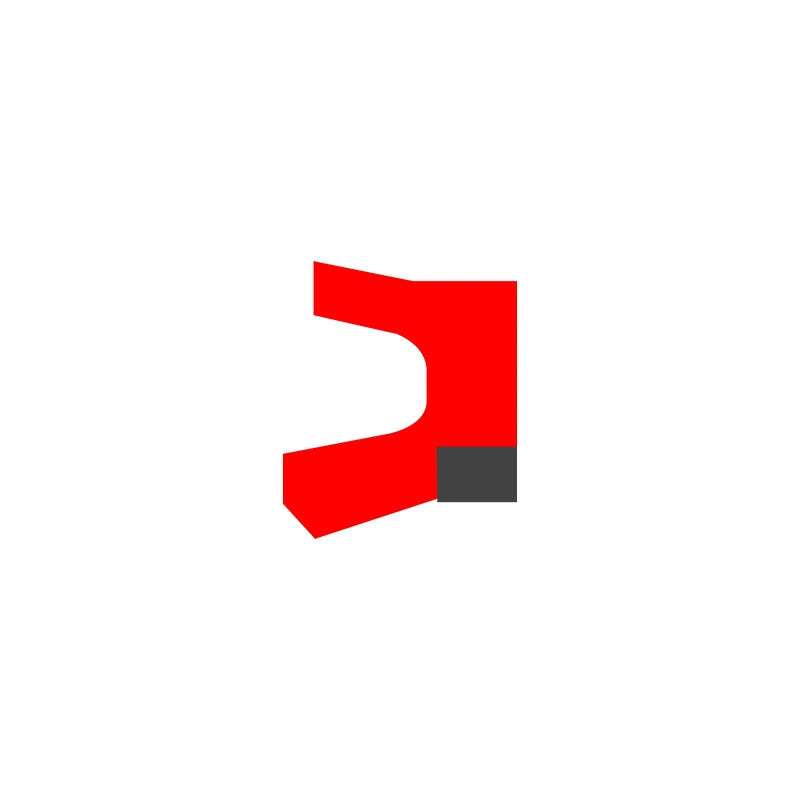

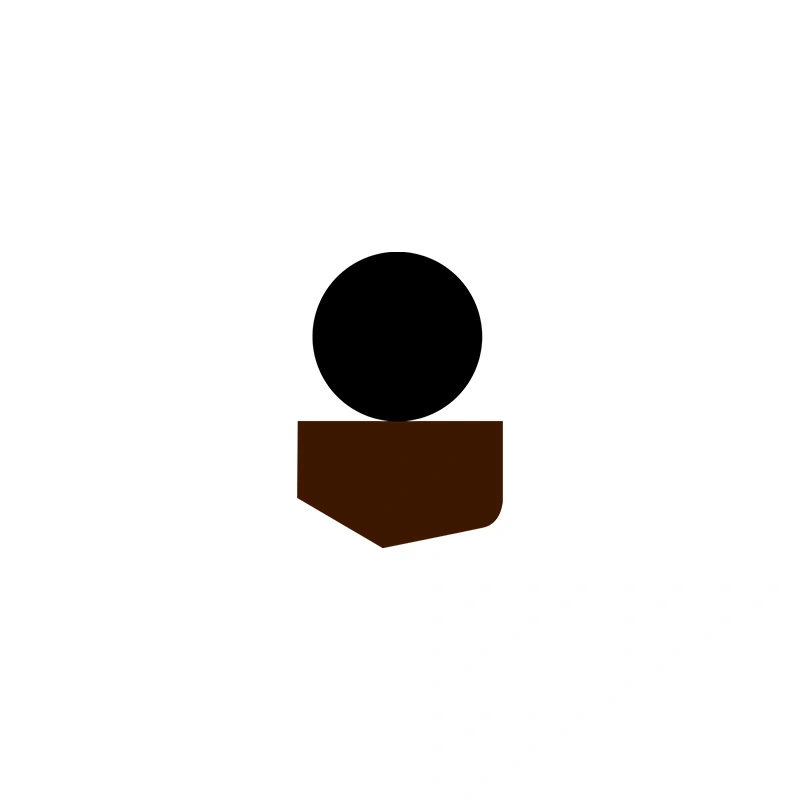

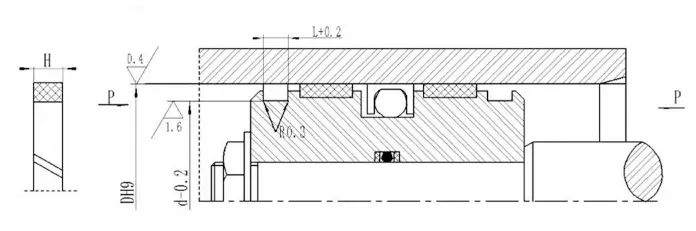

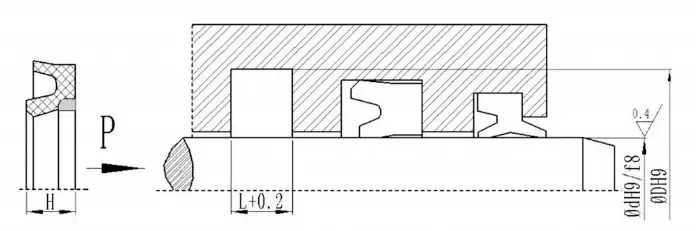

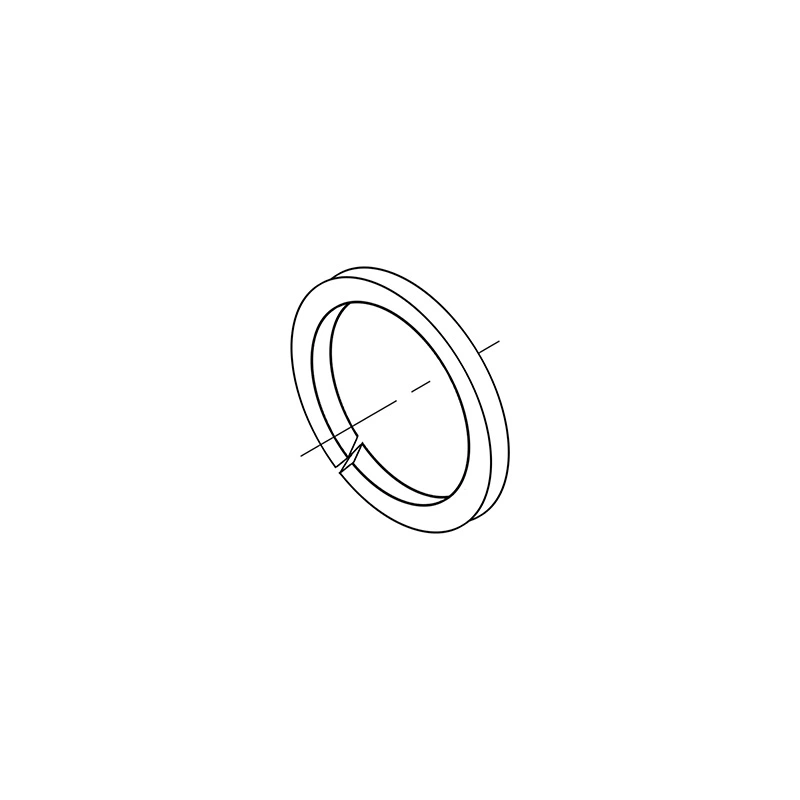

구조 다이어그램 :

HBY

HBTS

KZT

사양 및 치수 :

HBY

d	D	H	L	d	D	H	L	d	D	H	L	d	D	H	L
40	55.5	6	6.3	70	85.5	6	6.3	105	120.5	6	6.3	150	165.5	6	6.3
45	60.5	6	6.3	75	90.5	6	6.3	110	125.5	6	6.3	155	170.5	6	6.3
50	65.5	6	6.3	80	95.5	6	6.3	115	130.5	6	6.3	160	175.5	6	6.3
55	70.5	6	6.3	85	100.5	6	6.3	120	135.5	6	6.3	170	185.5	6	6.3
60	75.5	6	6.3	90	105.5	6	6.3	125	140.5	6	6.3	180	195.5	6	6.3
63	78.5	6	6.3	95	110.5	6	6.3	130	145.5	6	6.3
65	80.5	6	6.3	100	115.5	6	6.3	140	155.5	6	6.3
참고 : 요청시 기타 사양은 사용자 정의 할 수 있습니다. 가공 된 씰도 제공됩니다.

HBTS

씰의 공칭 크기			L
d	D	h	L
40	55.5	5.9	6.3
45	60.5	5.9	6.3
50	65.5	5.9	6.3
55	70.5	5.9	6.3
60	75.5	5.9	6.3
65	80.5	5.9	6.3
70	85.5	5.9	6.3
75	90.5	5.9	6.3
80	95.5	5.9	6.3
85	100.5	5.9	6.3
90	105.5	5.9	6.3
100	115.5	5.9	6.3
110	125.5	5.9	6.3
120	135.5	5.9	6.3
130	145.5	5.9	6.3
140	155.5	5.9	6.3
참고 : 요청시 기타 사양은 사용자 정의 할 수 있습니다. 가공 된 씰도 제공됩니다.

KZT

D	d	H	L	D	d	H	L	D	d	H	L	D	d	H	L
20	14	5	5.2	63	55	6	6.2	120	112	6	6.2	230	222	8	8.2
25	19	5	5.2	65	57	6	6.2	125	117	6	6.2	240	232	8	8.2
30	24	5	5.2	70	62	6	6.2	130	122	6	6.2	250	242	8	8.2
31.5	25.5	5	5.2	71	63	6	6.2	135	127	6	6.2	260	252	8	8.2
32	26	5	5.2	75	67	6	6.2	140	132	6	6.2	270	262	8	8.2
35	29	5	5.2	80	72	6	6.2	150	142	6	6.2	280	272	8	8.2
35.5	29.5	5	5.2	85	77	6	6.2	160	152	6	6.2	290	282	8	8.2
40	34	5	5.2	90	82	6	6.2	170	162	8	8.2	300	392	8	8.2
45	39	5	5.2	95	87	6	6.2	180	172	8	8.2	310	302	8	8.2
50	44	5	5.2	100	92	6	6.2	190	182	8	8.2	320	312	8	8.2
53	47	5	5.2	105	97	6	6.2	200	192	8	8.2	340	332	8	8.2
55	49	5	5.2	110	102	6	6.2	210	202	8	8.2	350	342	8	8.2
56	50	5	5.2	112	104	6	6.2	220	212	8	8.2
60	54	5	5.2	115	107	6	6.2	224	216	8	8.2
참고 : 절단 제품을 사용할 수 있고 모든 크기의 표준 단면 섹션을 사용할 수 있으며 직경은 제한되지 않습니다.
