피스톤 및 피스톤로드의 유압 씰

피스톤 및 피스톤로드의 유압 씰은 Ruichen 씰이 제공 할 수있는 유압 씰 시리즈 중 하나입니다. 우리의 R & D 및 생산 능력은 시간과 실제 응용 프로그램으로 테스트되었습니다. 제품 시리즈의 세분화 된 모델은 풍부하고 다양하므로 다양한 작업 조건 및 시나리오에 대한 더 많은 목표 솔루션을 제공합니다.

문의 보내기

제품 설명

피스톤 및 피스톤로드의 유압 씰은 유압 씰 클래스의 통일 이름이지만 실제로 우리는 많은 다른 모델을 세분화했으며 다른 모델의 특성과 초점도 다를 것입니다. 전문 제조업체로서 우리는 당신을 소개하게되어 매우 기쁩니다. 물론 다른 맞춤형 요구가있는 경우 더 깊은 이해를 위해 저희에게 연락 할 수도 있습니다.

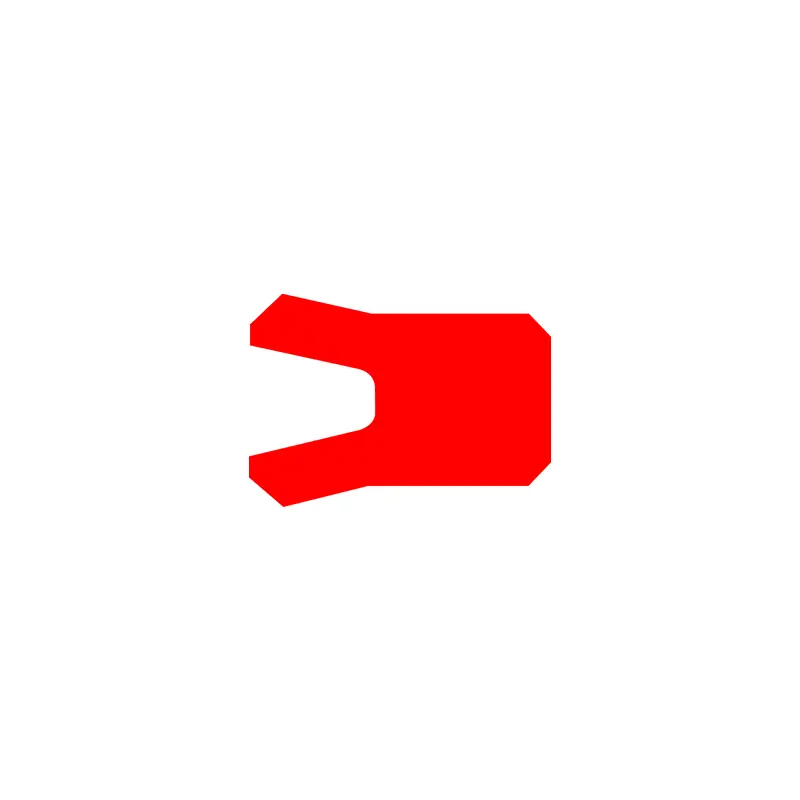

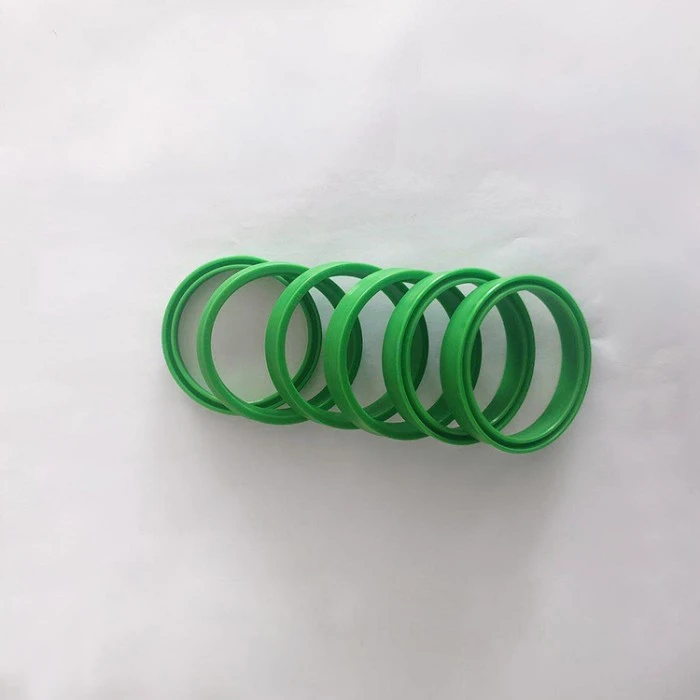

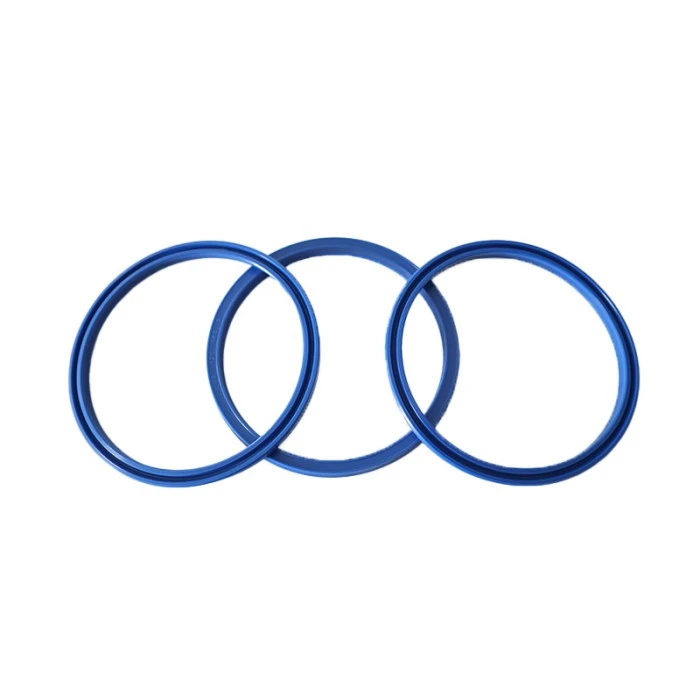

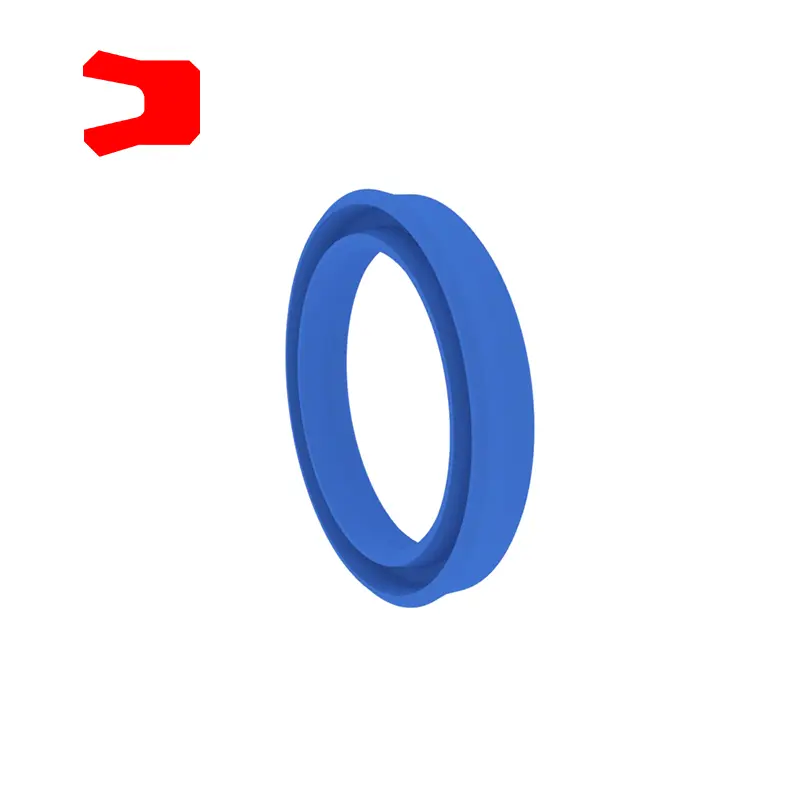

UN- 타입 씰은 보행 기계, 가벼운 산업 기계, 농업 기계, 크레인, 자동차, 임업 기계, 채굴 기계 등에 사용되는 피스톤 또는 피스톤로드에 특별히 사용되는 대칭 씰입니다.

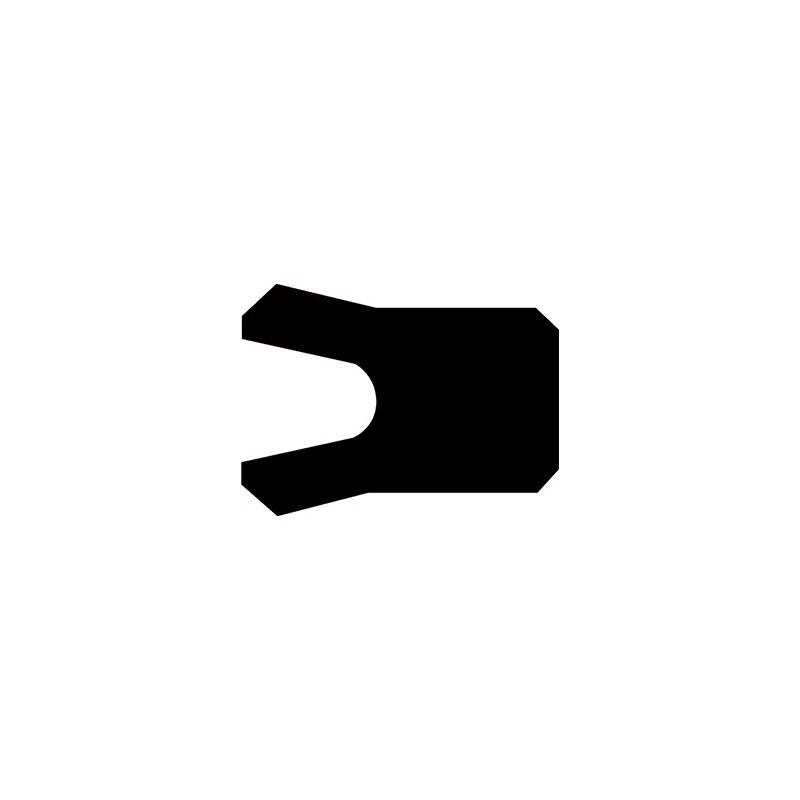

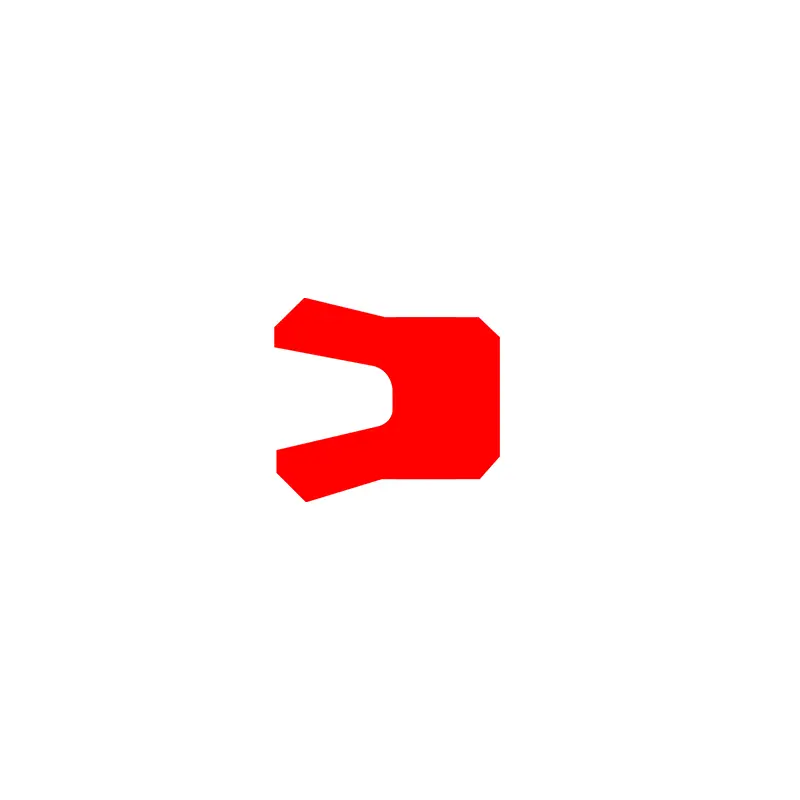

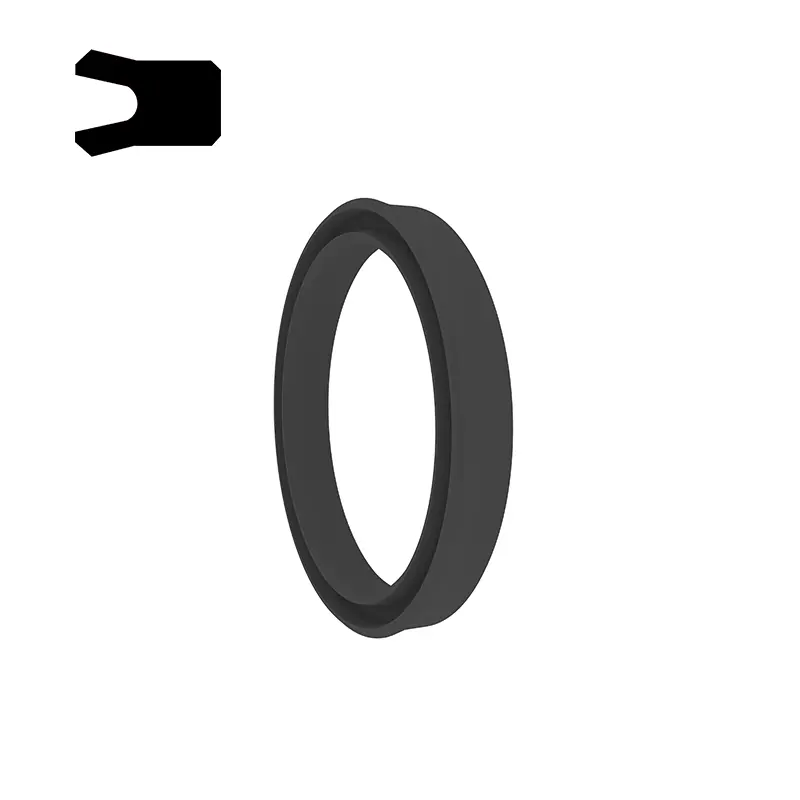

UHS 형 씰은 홀과 샤프트 모두에 대한 대칭 씰이며, 단면적이 작은 단면으로 적분 홈에 설치할 수 있습니다. 16 ~ 32mpa에서 사용될 때 뿌리에서 고정 고리가 필요합니다.

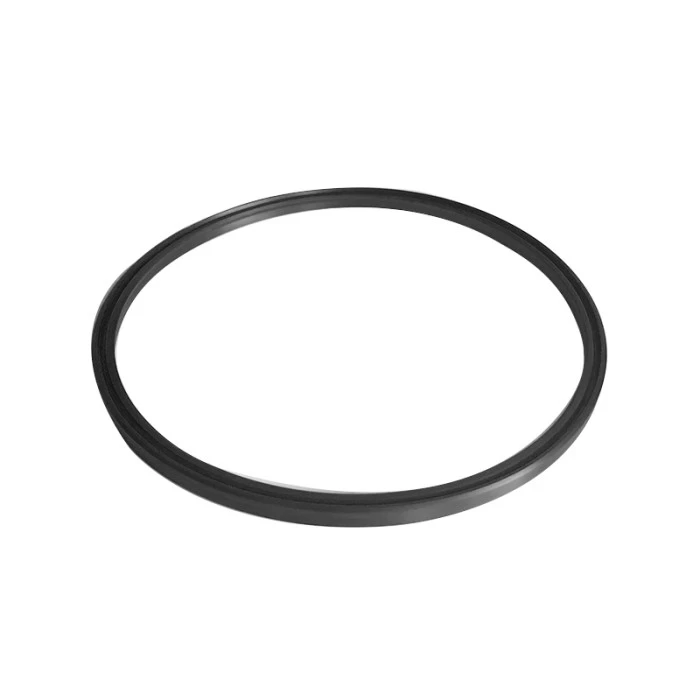

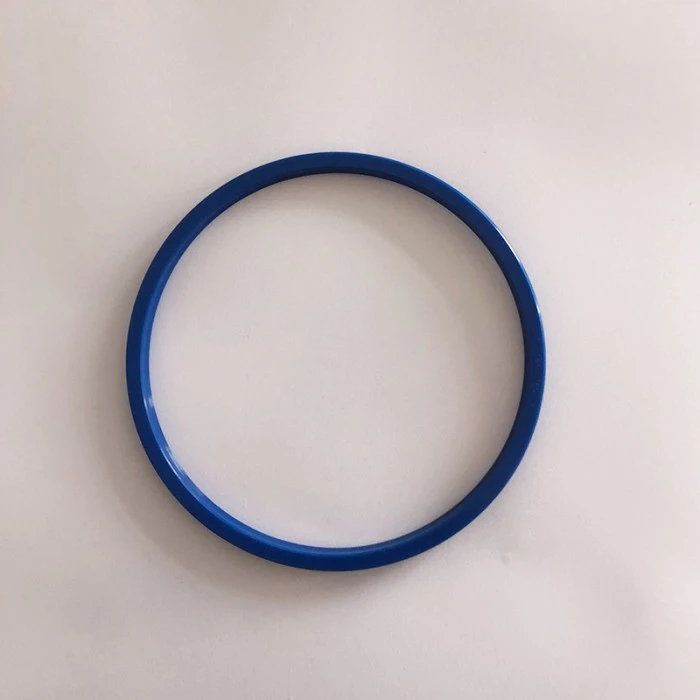

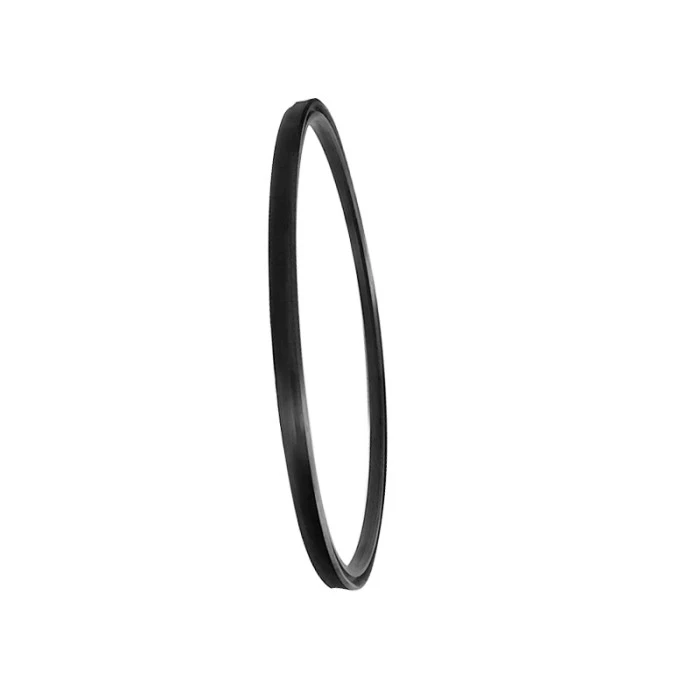

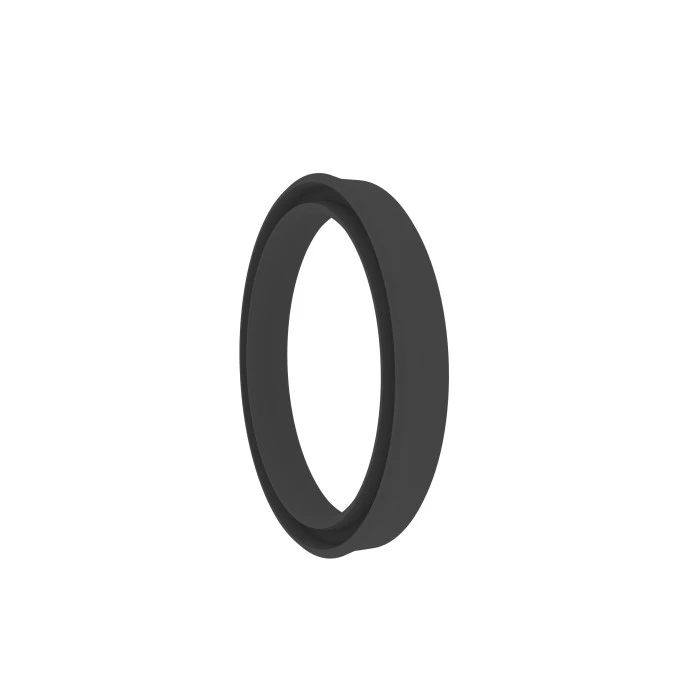

RCBKY 형 씰은 홀과 샤프트 모두에 대한 대칭 씰이며, 동적 및 정적 밀봉 성능이 우수합니다. 주로 큰 직경의 밀봉에 사용되며 재료는 니트릴 고무 (NBR)입니다.

BA 타입 씰은 구멍과 샤프트 모두에 대한 대칭 씰이며 주로 도보 장비를위한 플 런저, 피스톤로드, 단조 기계 및 유압 장비를 밀봉하는 데 주로 사용됩니다. 특징:

1. 진동 하중 및 압력 피크에 둔감합니다

2. 좋은 방지 능력

3. 부하와 저온에서 더 잘 밀봉

가혹한 근무 조건에 적합합니다

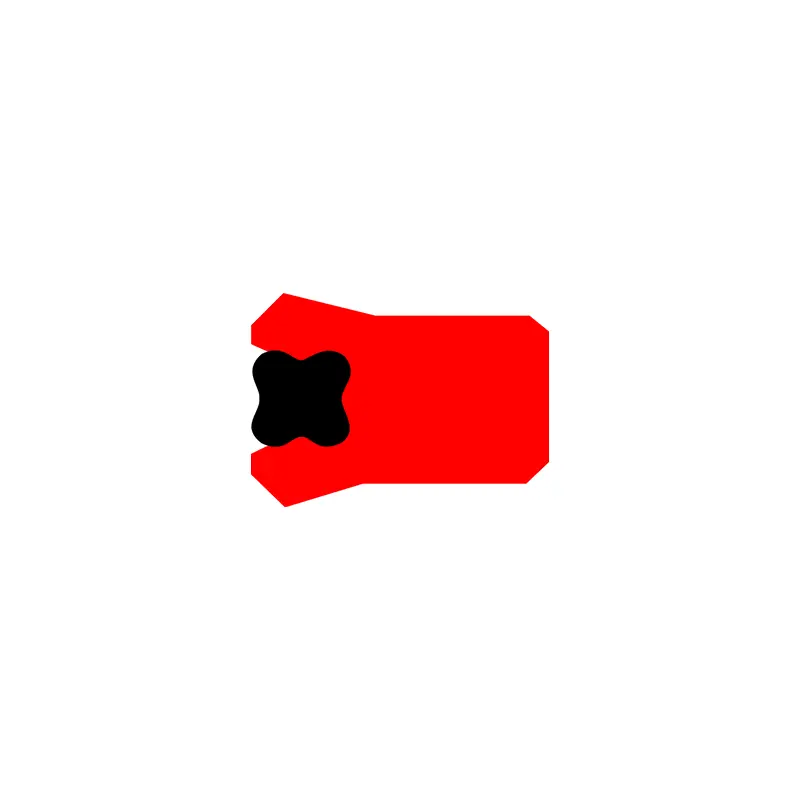

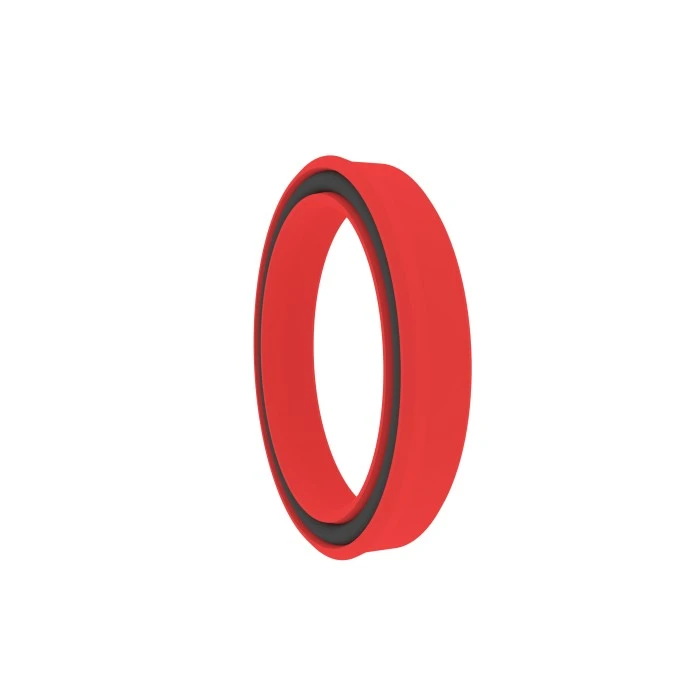

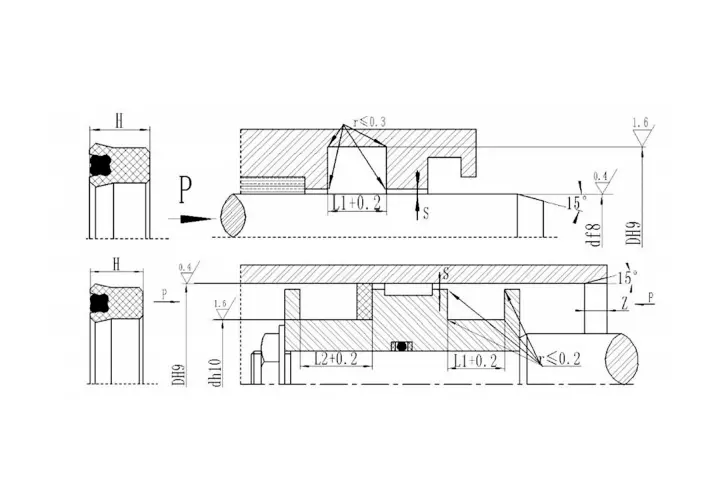

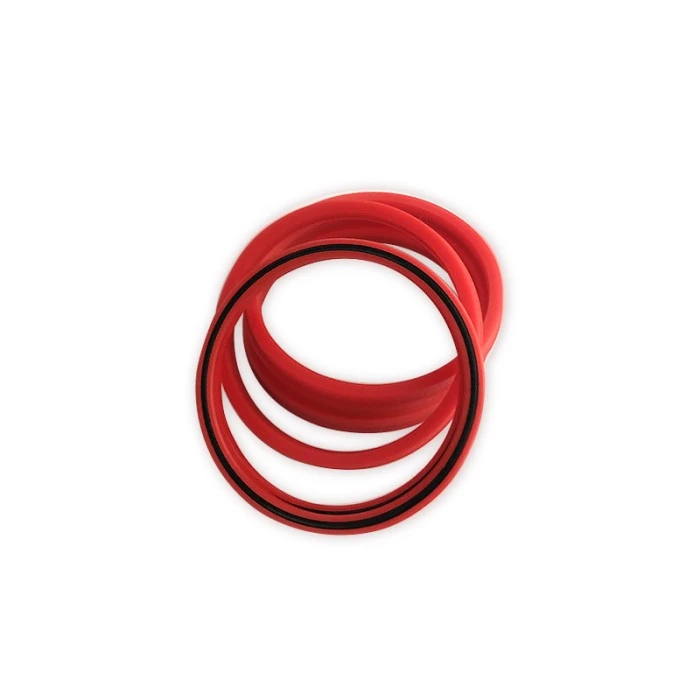

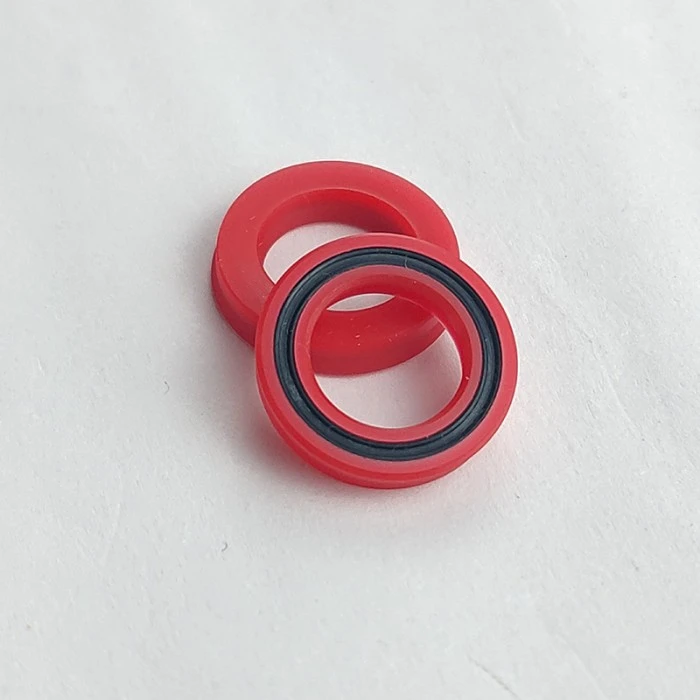

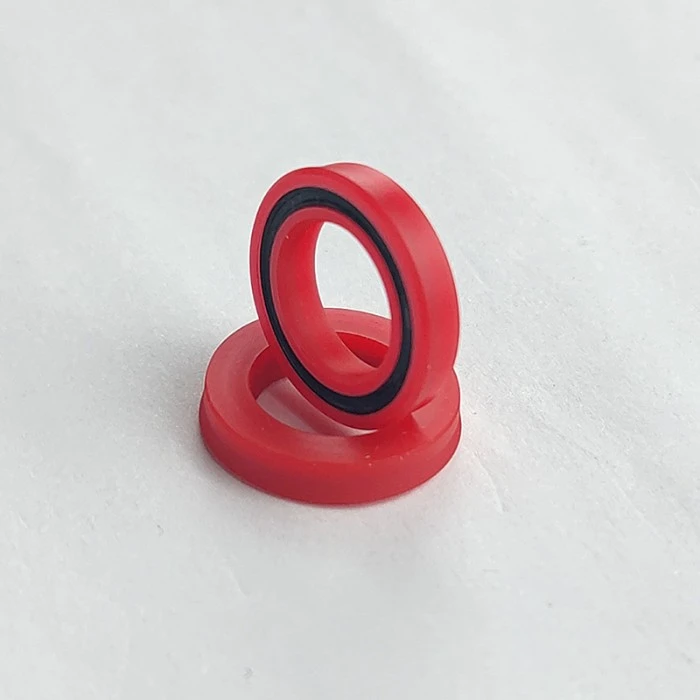

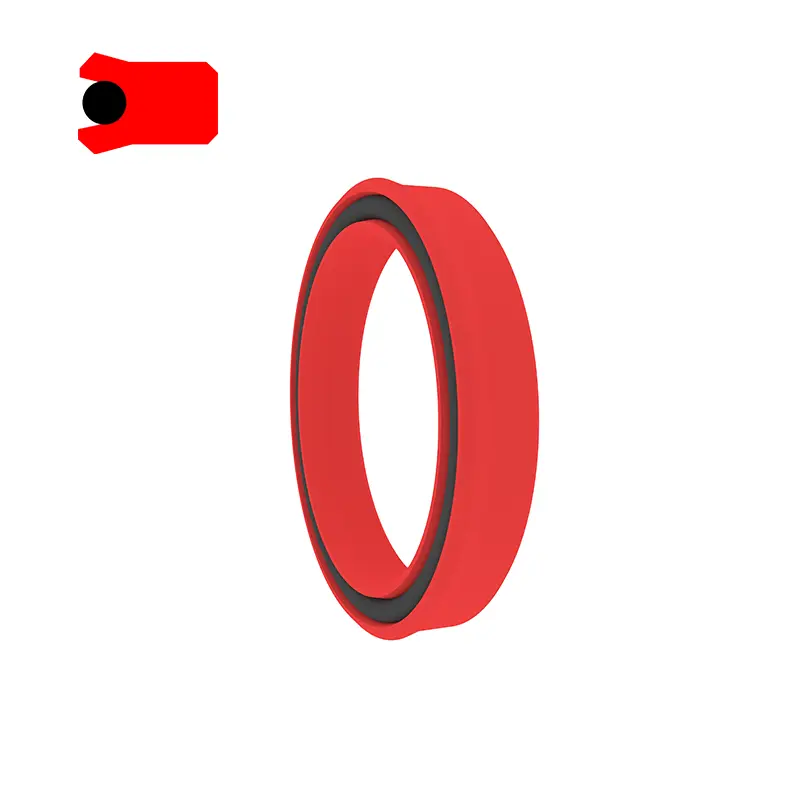

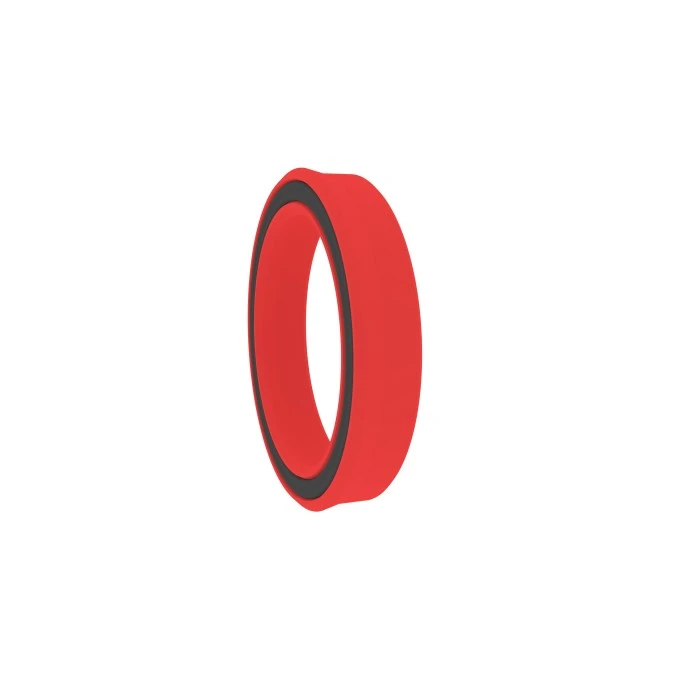

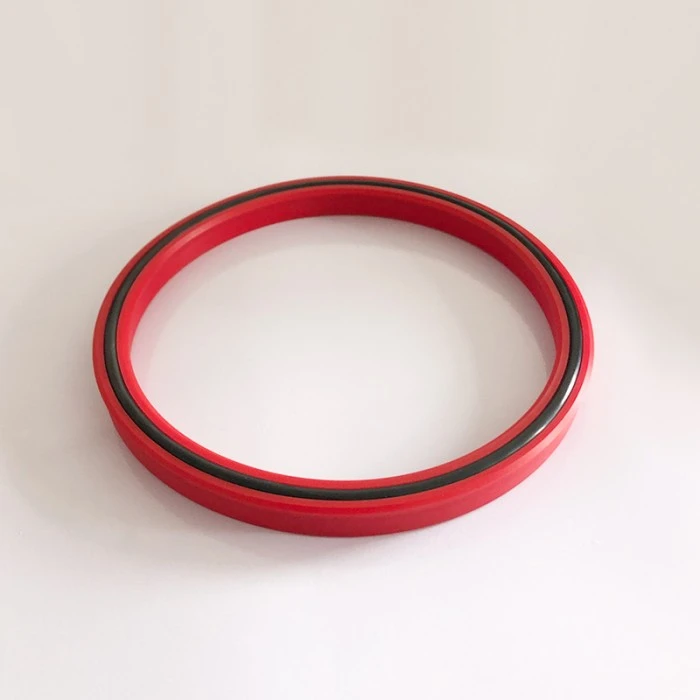

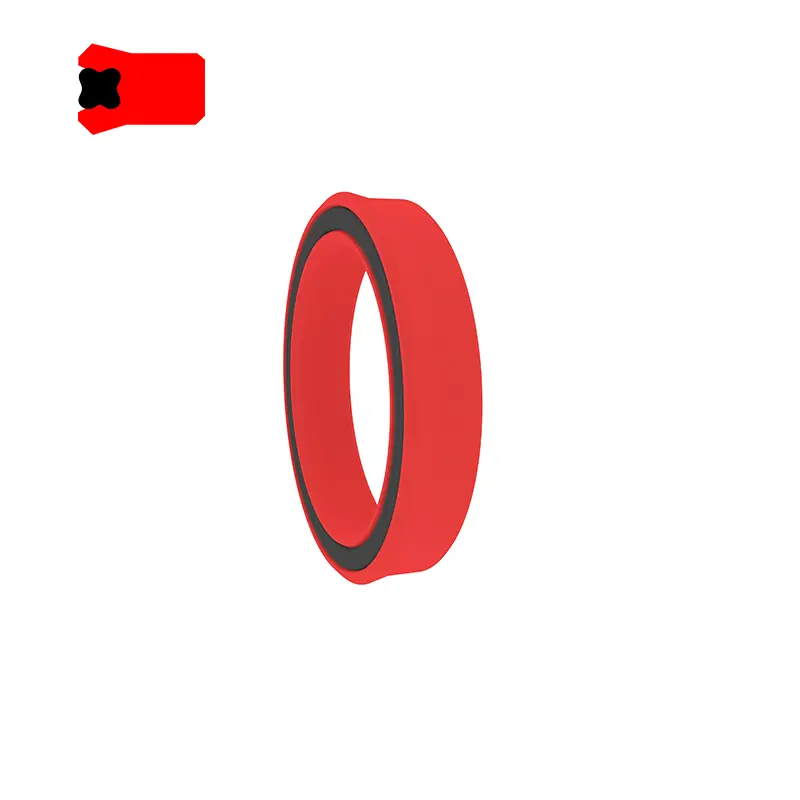

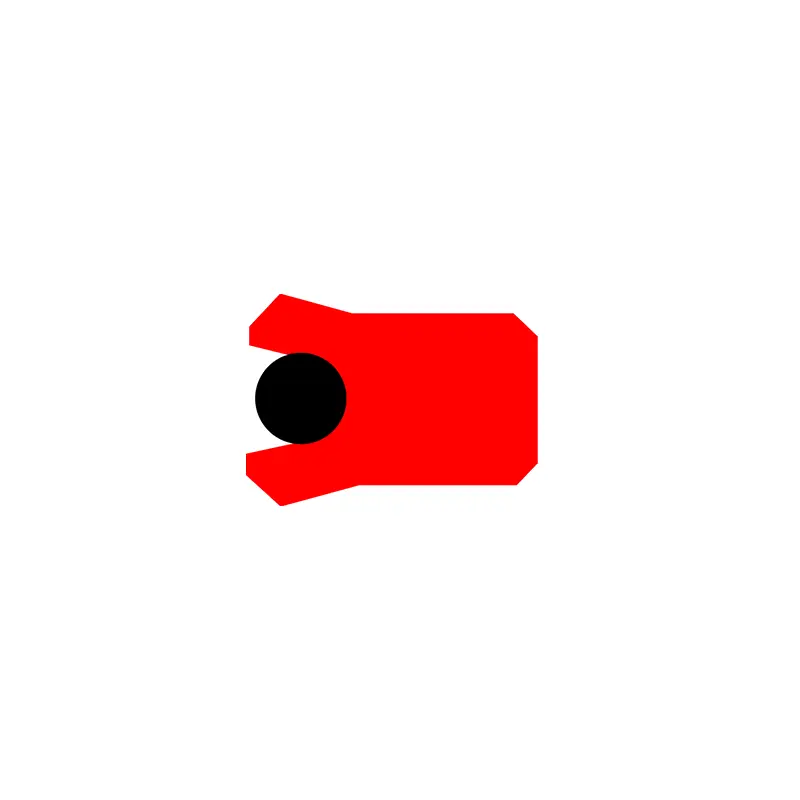

Vad Seal은 구멍과 샤프트 모두에 대한 대칭 씰입니다. 립 씰의 추가 개발의 결과입니다. 스타 링은 방사형 역할을하며 밀봉 립의 마모를 보상합니다. 시스템 압력은 압축 및 변형 된 별 고리를 통해 밀봉 립으로 전달되므로 고압 밀봉 성능이 우수합니다. 주로 보행 장비를위한 컬럼, 피스톤로드, 단조 기계 및 유압 장비를 밀봉하는 데 사용됩니다. 재료는 : 폴리 우레탄 재료 (PU) + 니트릴 고무 (NBR), 특징 :

1. 진동 하중 및 압력 피크에 둔감합니다

2. 좋은 방지 능력

3. 부하와 저온에서 더 잘 밀봉

4. 가혹한 근무 조건에 적합합니다

5. 긴 수명.

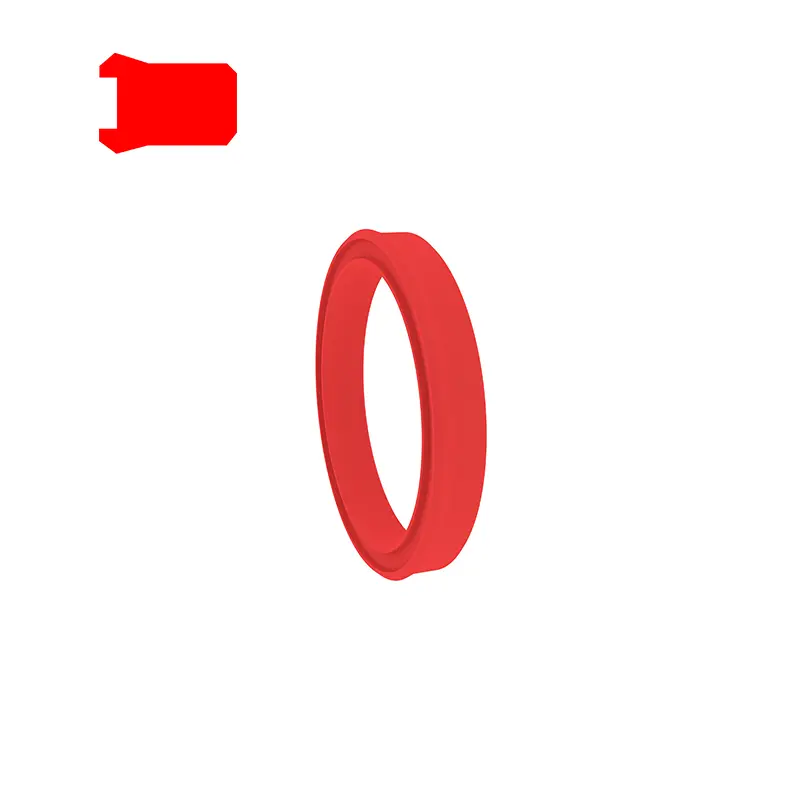

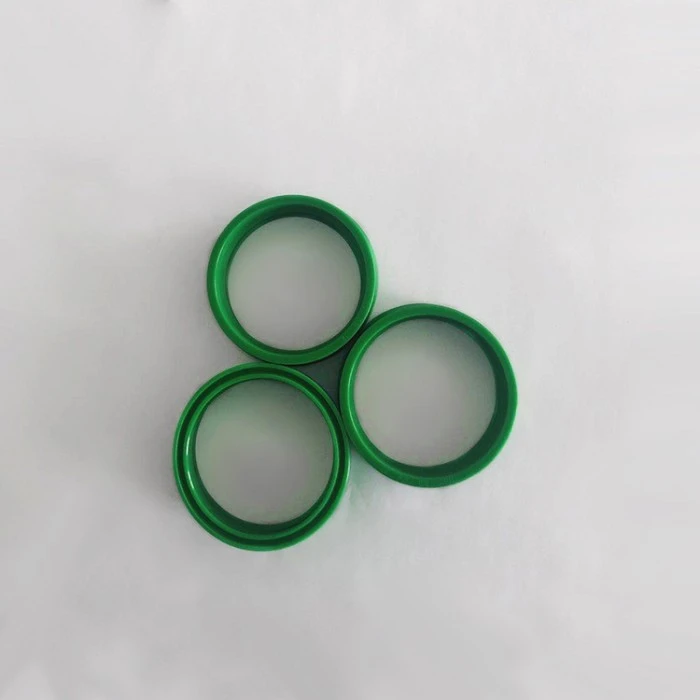

KI-A 유형 씰은 구멍과 샤프트의 대칭 씰이며, 주로 엔지니어링 기계, 산업용 차량, 덤프 트럭, 농업 기계, 크레인, 사출 성형 기계, 망원경 실린더, 유압 실린더 등에 사용되는 대칭 씰입니다. 재료는 폴리 우레탄 (PU), 특징입니다.

1. 탁월한 동적 및 정적 밀봉 성능

2. 소형 구조, 그루브 접지는 더 높은 표면 거칠기를 허용합니다

3. 제한된 방사형 치수 공간 공간을위한 설계

제품 기능 및 응용 프로그램 :

재료 선택 :

그리고

표준 재료 : 폴리 우레탄 재료 PU 기타 선택적인 재료 : 니트릴 고무 R01, Fluororubber R02 (회사에 문의하십시오)

어 ..

표준 재료 : 니트릴 고무 R01 기타 옵션 재료 : 폴리 우레탄 재료 PU, Fluororubber R02

바

폴리 우레탄 재료 PU + 니트릴 고무 R01

주문 예 :

주문 예 : 구멍 샤프트 유니버설 씰 UN50 × 65 × 10PU (DXDXH) + 재료 코드

주문 예 : 구멍 샤프트 유니버설 씰 UHS50 × 60x6 R01 (DXD × H) + 재료 코드

RCBKY

바

순서 예 : BA50 × 60 × 10 (d × d × h)

무엇

TO-A

사양 및 치수 :

어 ..

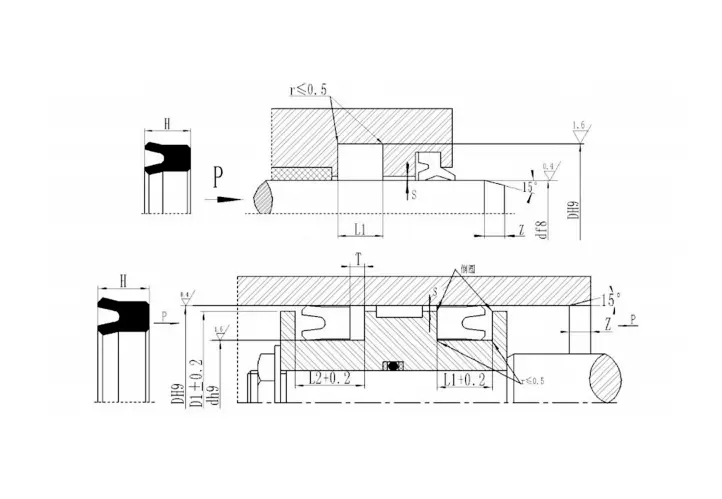

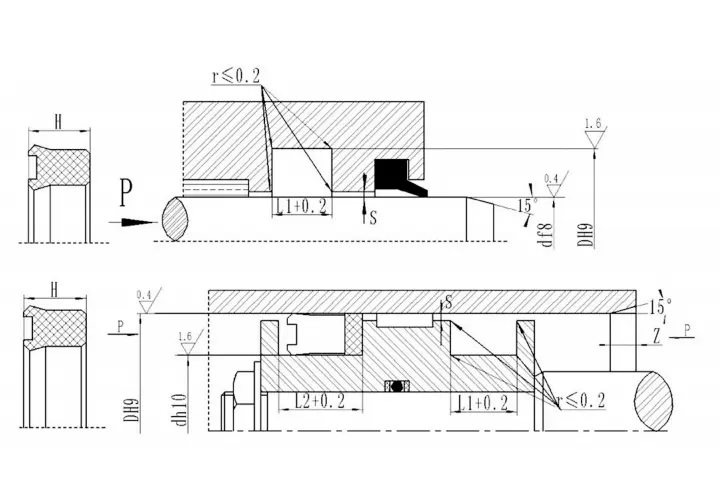

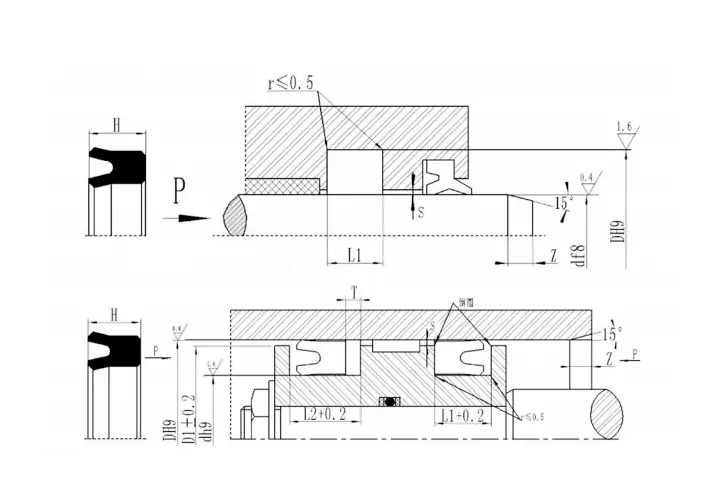

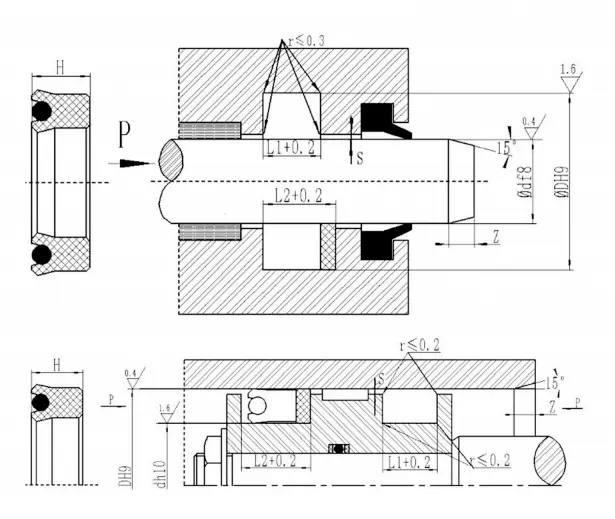

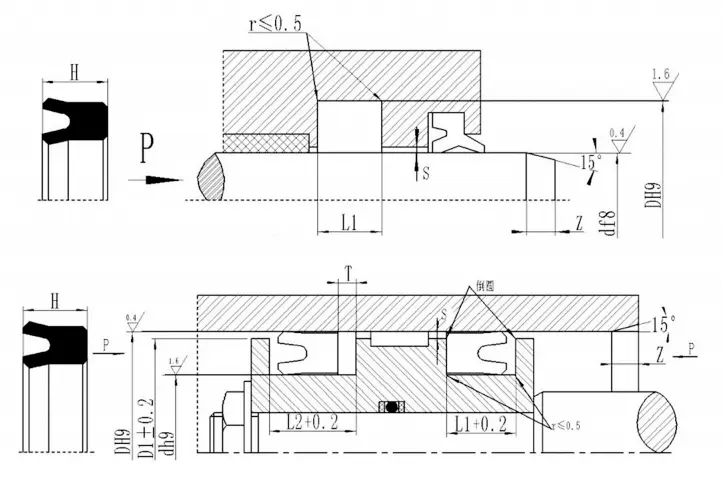

사양 및 그루브 치수
제품 번호	d	D	H	L1	L2	T	제품 번호	d	D	H	L1	L2	T
uhs-6125	6	12	5	5.7	7.2	2	UHS-30406	30	40	6	7	9	3
UHS-11.219.25	11.2	19.2	5	5.7	7.2	2	UHS-31.541.56	31.5	41.5	6	7	9	3
UHS-12.520.55	12.5	20.5	5	5.7	7.2	2	UHS-32426	32	42	6	7	9	3
UHS-14225	14	22	5	5.7	7.2	2	UHS-35456	35	45	6	7	9	3
UHS-15235	15	23	5	5.7	7.2	2	UHS-35457	35	45	7	8	10	3
UHS-16245	16	24	5	5.7	7.2	2	UHS-35.5456	35.5	45	6	7	9	3
UHS-18265	18	26	5	5.7	7.2	2	UHS-38486	38	48	6	7	9	3
UHS-20285	20	28	5	5.7	7.2	2	UHS-40506	40	50	6	7	9	3
UHS-22.4305	22.4	30	5	5.7	7.2	2	UHS-45556	45	55	6	7	9	3
UHS-23.531.55	23.5	31.5	5	5.7	7.2	2	UHS-45567	45	56	7	8	10	3
UHS-25335	25	33	5	5.7	7.2	2	UHS-47576	47	57	6	7	9	3
UHS-27355	27	35	5	5.7	7.2	2	uhs-50606	50	60	6	7	9	3
UHS-2835.55	28	35.5	5	5.7	7.2	2	UHS-53636	53	63	6	7	9	3

RCBKY

표준 크기 테이블 주문 예 : RCBKY 800 × 770 × 18 (D × D × H)
제품 번호	D	d	H	에서	L1	L2	Zmin
RCBKY25022516	250	225	16	247	18	21.5	10
RCBKY25523016	255	230	16	252	18	21.5	10
RCBKY26524016	265	240	16	262	18	21.5	10
RCBKY27525016	275	250	16	272	18	21.5	10
RCBKY28025516	280	255	16	277	18	21.5	10
RCBKY30027516	300	275	16	297	18	21.5	10
RCBKY30528016	305	280	16	302	18	21.5	10
RCBKY32029516	320	295	16	317	18	21.5	10
RCBKY32530016	325	300	16	322	18	21.5	10
RCBKY34031516	340	315	16	337	18	21.5	10
RCBKY34532016	345	320	16	342	18	21.5	10
RCBKY35032516	350	325	16	347	18	21.5	10
RCBKY35533016	355	330	16	352	18	21.5	10

바

표준 크기 테이블
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
3	8.5	4	4.4	15	23	5.7	6.3	20	28	5.7	6.3	24	32	7	7.7
6	14	5.7	6.3	16	24	5.7	6.3	20	28	6.5	7.2	24	35	5.7	6.3
8	16	5.7	6.3	16	26	7.3	8	20	30	7.3	8	25	33	5.7	6.3
10	18	5.7	6.3	18	24	5	5.5	22	30	5.7	6.3	25	35	7	7.7
10	20	7.3	8	18	26	5.7	6.3	22	32	7.3	8	25	35	7.3	8
12	20	5.7	6.3	18	28	7.3	8	22	35	10	11	25	40	10	11
12	22	7.3	8	20	28	5.5	6	24	30	5	5.5	25	40	11	12.1

무엇

표준 크기 테이블 주문 예 : VAD 65 × 75 × 8 (D × D × H)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
20	28	5	6	55	70	9	10	80	90	8	9	110	130	10	11
25	33	5	6	63	75	8.7	10	80	100	12	13	110	130	15	16
28	36	5	6	65	75	8	9	85	100	10	11	110	130	16	17
30	40	6	7	65	85	12	13	90	105	12	13	112	125	10	11
32	42	6	7	65	75	7	8	90	110	10	11	115	135	12	13
32	40	8	9	70	83	10	11	90	110	12	13	115	135	16	17
35	45	6	7	70	85	9	10	90	100	7	8	115	130	10	11
38	48	6	7	70	85	10	11	90	105	11.4	12	120	140	10	11
40	50	6	7	70	90	12	13	95	120	12	13	120	140	12	13
40	50	7.3	8	70	80	6	7	100	120	12	13	130	150	12	13
45	55	7	8	70	80	7	8	105	120	9	10	140	160	13	14
45A	55	6	7	75	90	10	11	105	120	10	11	145	160	10	11
50	65	9	10	75	95	12	13	105	125	12	13	180	200	13	14
50	60	7.3	8	75	90	6	7	110	125	9	10
55	65	9	10	80	90	11.4	12	110	125	10	11
참고 : 회전 씰은이 테이블에 의해 제한되지 않으며 어떤 크기로든 공급할 수 있습니다.

TO-A

사양 순서 예제 : KI-A 50 × 60 × 7 (D × D × H)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
10	18	5.5	6.3	24	32	6	7	40	48	6	7	60	70	7.5	8.5	85	93	6.5	7.5
12	20	5.5	6.3	25	33	6	7	40	48	8	9	63	71	8	9	85	94	15	16
14	22	5.5	6.3	25	33	8	9	42	50	6	7	65	73	8	9	85	97	9	10
16	24	6	7	28	36	6	7	45	53	8	9	65	73	11.5	12.5	90	98	8	9
18	25	5	5.8	28	36	8	9	45	55	7	8	65	75	12	13	90	102	9	10
18	26	6	7	30	38	6	7	50	58	8	9	65	77	9	10	100	108	8	9
20	26	5	5.8	30	38	8	9	50	60	7	8	70	78	8	9	105	113	6.5	7.5
20	28	6	7	32	40	6	7	52	60	5.5	6.3	70	82	9	10	115	124	15	16
22	28	4.5	5.3	32	40	8	9	55	63	8	9	75	83	8	9	118	126	13	14
22	29	5	5.8	32	42	8	9	55	65	7.5	8.5	75	87	9	10	125	133	6.5	7.5
22	30	6	7	35	43	6	7	55	65	10	11	78	86	8	9	145	153	6.5	7.5
22	30	7	8	36	44	6	7	55	65	12	13	80	88	8	9
22	32	8	9	36	44	8	9	60	68	8	9	80	90	10	11
24	30	8	9	38	45	6	7	60	68	13	14	80	92	9	10

Hydraulic Seals For Pistons And Piston Rods
