로터리 샤프트용 라버린스형 복합 씰

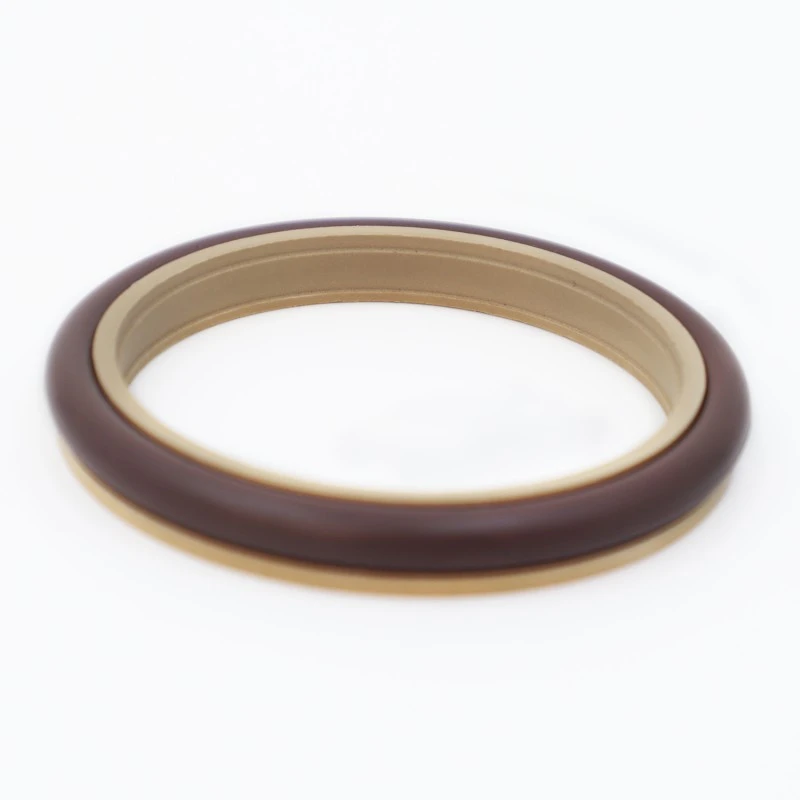

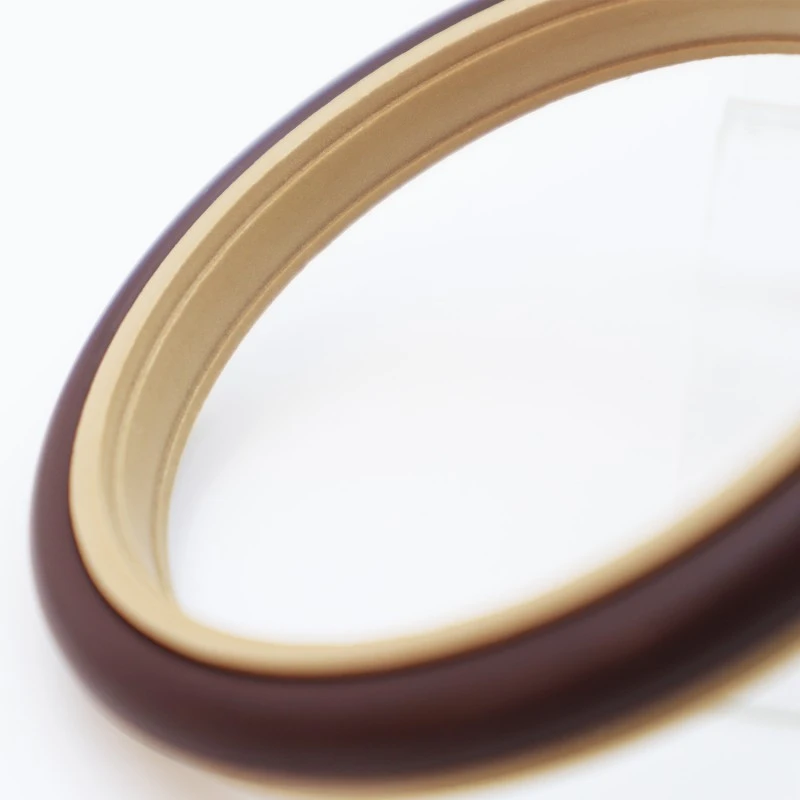

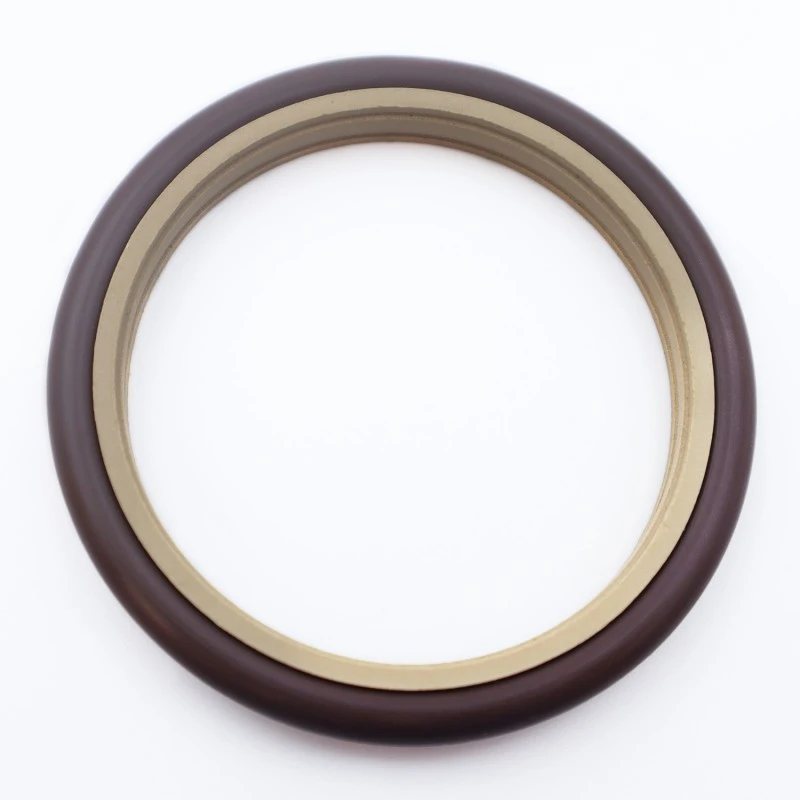

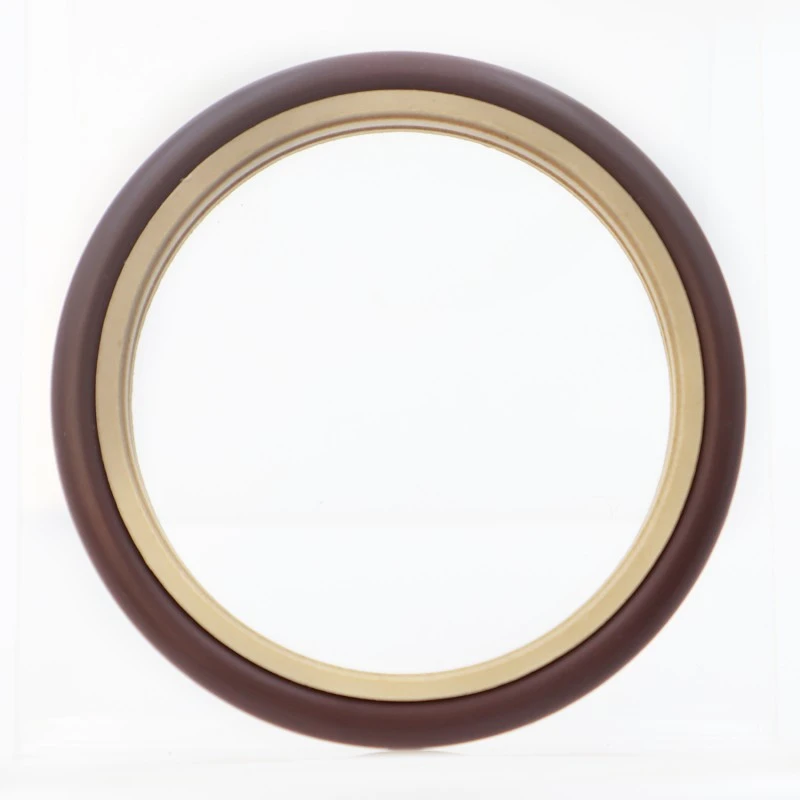

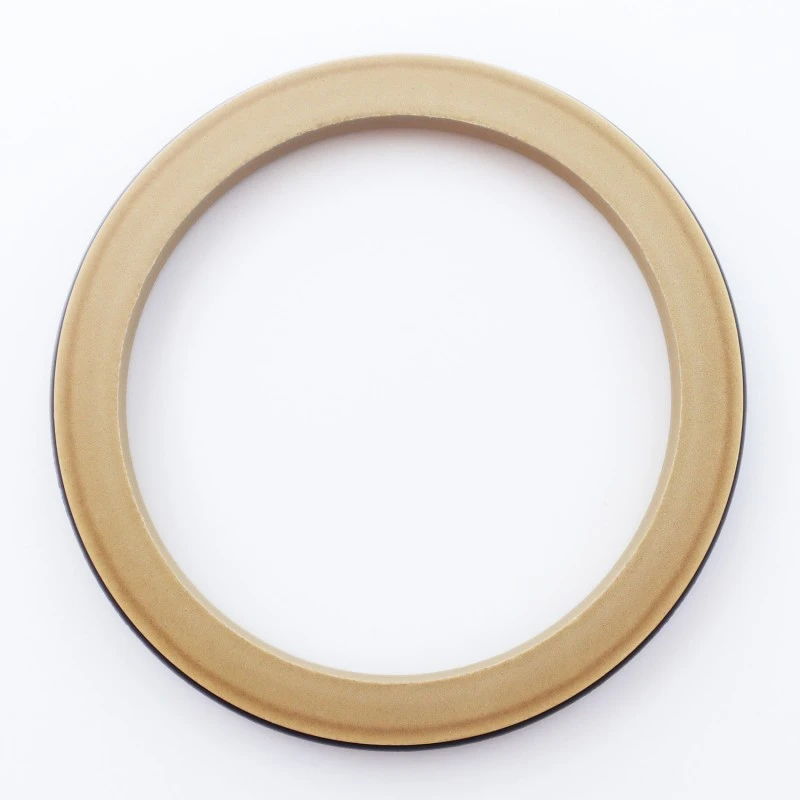

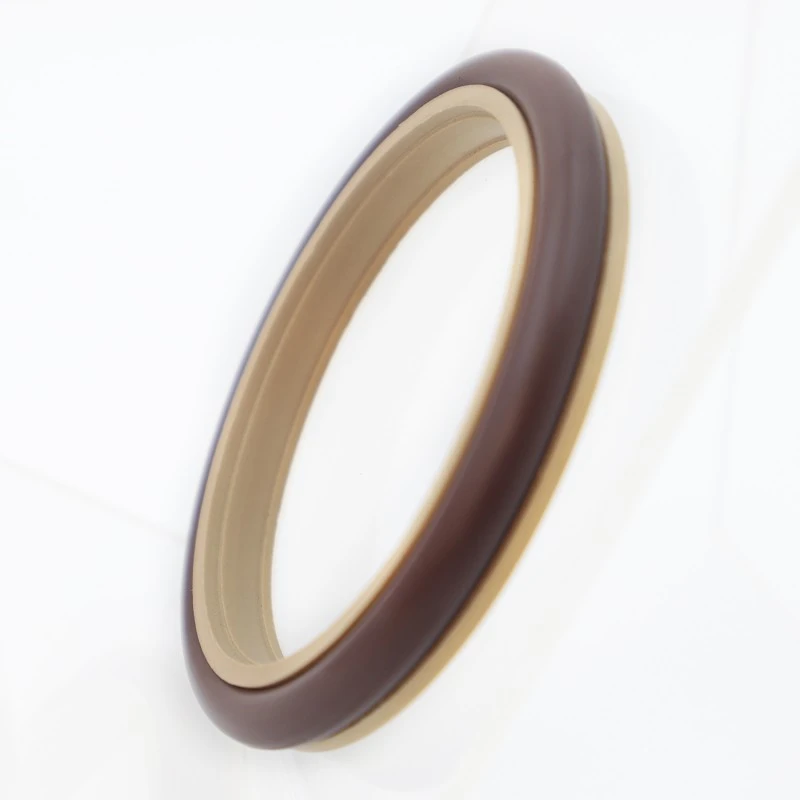

로터리 샤프트용 라버린스형 컴파운드 씰은 Ruichen Seals의 제품입니다. PTFE 재료로 채워진 톱니형 밀봉 링과 O-링으로 구성됩니다. 유압 및 공압 왕복 운동과 회전 운동의 단방향 밀봉에 적합합니다. 긴 수명, 낮은 마찰, 우수한 밀봉 성능 및 작은 구조 공간을 특징으로 하며 유압 밀봉에도 사용할 수 있습니다.

문의 보내기

제품 설명

Ruichen은 RC2051-B(표준 유형) 및 RC2051-G(고속 유형)로 제공되는 회전 샤프트용 Labyrinth-Type 복합 씰을 제조합니다. RC2051의 독특한 립 디자인은 공압식 왕복 또는 회전 씰링에 사용되는 경우에도 탁월한 씰링 성능과 극히 낮은 마찰 저항을 제공합니다.

적용 가능한 작동 조건

압력/MPa	온도 / ℃	기준 Pv 값 /Mpa.m/s	기준 속도 /m/s	중간
70 이하 (표준 모델)	-35~+100 (NBR 오링)	≤10	<2	유압유, 유제, 물, 가스 등
≤30(고속 모델)	-20~+200 (오링 FKM)	≤10	<6	유압유, 유제, 물, 가스 등

재료 선택

1. 사용 가능한 O-링 재질: R01 니트릴 부타디엔 고무(NBR), R02 불소 고무(FKM) 등

2. 씰링 링 재질: 표준 재질 PTFE4, 기타 옵션 재질에는 PTFE1, PTFE2, PTFE3 및 PTFE5가 포함됩니다.

루이첸을 선택하는 이유는 무엇입니까?

Ruichen은 귀하에게 제품을 제공할 수 있을 뿐만 아니라 제품부터 기술까지 모든 범위의 전문적인 지원을 제공할 수 있습니다. 전문가 선택 조언, 실패 분석, 기술 Q&A 등을 제공해드릴 수 있습니다. 밀봉 문제가 발생하면 금속 조직 분석, 스펙트럼 분석 및 기타 수단을 통해 실패의 근본 원인을 찾는 데 도움이 되는 기술 리소스를 신속하게 구성합니다. 그리고 우리의 도움은 여기서 끝나지 않고 효과적인 개선 프로그램을 제안해 드릴 것입니다.

주문 예

주문 모델: RC2051—80x91.7x7.6—PTFE3—R01

모델: dxDxL-

재료 코드:

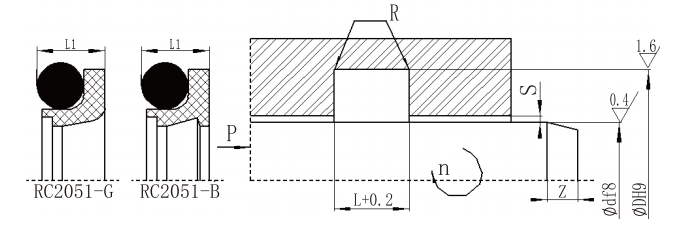

구조도

사양 및 매개변수 표(매개변수 범위 내의 모든 사양을 사용할 수 있음)

d f8 표준형 RC2051	d f8 경부하형 RC2051-Q	d f8 중하중형 RC2051-Z	DH9	L+⁰.2	리	R최대	SM			즈닌	하다
d f8 표준형 RC2051	d f8 경부하형 RC2051-Q	d f8 중하중형 RC2051-Z	DH9	L+⁰.2	리	R최대	<10MPa	<20MPa	<40MPa	즈닌	하다
.	5~15.9	--	d+4.5	3.1	2.8	0.3	0.3	0.2	0.15	3	1.8
5~15.9	16~38.9	---	d+6.3	4.0	3.7	0.4	0.4	0.25	0.15	4	2.65
16~38.9	39~107.9	5~15.9	d+8.2	5.2	4.7	0.4	0.4	0.25	0.2	5	3.55
39~107.9	108~670.9	16~38.9	d+11.7	7.6	7.1	0.5	0.5	0.3	0.2	7	5.30
108~670.9	671～999	39~107.9	d+15.5	9.6	8.9	0.6	0.6	0.35	0.25	10	7.00
671～999	1000-1599	108~670.9	d+19.4	12.1	11.3	0.7	0.7	0.5	0.3	12	8.60
1000-1599	≥1600	671～999	d+22	14.8	13.5	0.8	0.8	0.6	0.4	15	10.0
≥1600	-	1000-1599	d+26	17.8	16.3	1.0	1.0	0.7	0.6	20	12.0
